BRUKSANVISNING GWS 22230 H Professional BOSCH

Läs nogaigenom alla sakerhetsanvisningar och

instruktioner. Fel som uppSTAR till foljd av att

sakerhetsanvisingarna och instruktionerna inte foljts kan orsaka elstot, brand och/eller allvarliga personskador.

Forvara alla varningar och anvisningar for framtida bruk.

Begreppet Elverktyg hanfor sig till natdrvna elverktyg (med natsladd) och till batteridrivna elverktyg (sladdlosa).

Arbetsplatssakerhet

Häll ditt arbetsomrade rent och väl upplyst. Ostädade och mörka areor ökar olycksrisiken.
Anvand inte elverktygeti explosionsfarliga omgivningar naret d.t.ex. finns brinnbara vatskor, gaser ellerramm. Elverktygen alstrar gnistor som kan antanda dammet eller gaserna.
Häll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störsvä obehöriga personer kan du forlora kontrollen over elverktyget.

Elektrisk sakerhet

Elverktygets stickpropp maste passa till vagguttaget. Stickproppen farr absolut inte forandras. Anvand inte adapterkontakter tillsammans med skyddsjordade elverktyg.Oforandrade stickproppar och passande vagguttag reducerar risken for elstot.
Undvik kroppskontakt med jordade ytor som t. ex ror, varmeelement, spisar och kylskap. Det finns en storre risk for elstot om din kropp ar jordad.
Skydda elverktyg mot regn och vata. Tranger vatten in i ett elverktyg okar risken for elstot.
Missbruka inte natsladden. Använd inte natsladden for attbaraer hänga upp elverktyget och inte Heller for att dra stickproppen ur vagguttaget. Skadade ell er tilltrasslade ledninger okar risken for elstot.
När du arbetar med ett elverktyg utomhus använd endast forlängningssladdar som ar avsedda for utomhusbruk. Om en lamplig forlängningssladd for utomhusbruk används minskar risken for elstöt.
Användett felstromsskyddomdetinteärmöljitt andvikaattelverktygetanvandsifuktig miljo. Felstromsskyddetminskarriskenforelstot.

Personsakerhet

Var uppmärksam, kontrollera vad du gör och använd elverktyget med fornuft. Använd inte ett elverktyg Near du ar trott ell er om du ar paverkad av droger, alcohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.
Använd personlig skyddsutrustning. Använd alltid skyddsglasogon. Användning av personlig skyddsutrustning, som t. ex. damffiltermask, halkfria sakerhetsskor, skyddshjalm och horselskydd, som ar anpassade for användningsomradet, reducerar risken for kroppsskada.
Undvik oavsiktlig igangsattning. Kontrollera att elverktyget ar frankopplat innan du ansluter stickproppen till vagguttaget och/eller ansluter/tar bort batteriet, tar upp erlar ber elverktyget. Om du bar

82 | Svensk

elverktyget med fingret på strömställen eller ansluter pakopplat elverktyg till natströmmen kan olycka uppsta.

Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel i en roterande component kan medfora kroppsskada.
- Undvik onormala kroppsställningar. Set till att du alltid stär stadigt och häller balansen. I detta fall kan du lättare kontrollera elverktyget i ovändte situationer.
Bär lämpiga arbetskläder. Bär inte lost hängande kläder eller smycken. Håll haret, kläderna och handskarna på avständ frän rörliga delar. Lõst hängande kläder, langt帽子 och smycken kan dras in av roterande delar.
När elverktyg används med dammsugnings- och -uppsamlingsutrustning, se till att dessa ar ratt monterade och används på korrekt satt. Använding av dammutsugning minskar de risker damm orsakar.

Korrekt användning och hantering av elverktyg

Overbelasta inte elverktyget. Använd rätt elverktyg for det jobb du tänker gora. Med ett lampligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.
Ett elverktyg med defekt stromställare fär inte langre användas. Ett elverktyg sominte kan koplas in uller ur ar farligt och maste repareras.
Dra stickproppen ur vagguttaget och/eller ta bort batteriet innan inställninger utfors, tillbehördsdelar byts ut eller elverktyget lagras. Denna skyddsätgär fordhindrar oavsiktlig inkoppling av elverktyget.
Förvara elverktygen oatkomlga for barn. Låt elverktyget inte användas av personer som inte ar fortrogna med dess användning erler inte LASTenna anvising. Elverktygen ar farliga om de används av oerfarna personer.

Skot elverktyget omsorgsfullt. Kontrolera att rørliga komponenter fungerar felfritt och inte kärvar, att komponente inte brustit eller skadats och kontrollera orsaker som kan leda till att elverktygets Funktioner paverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg.
Häll skärverktygen skarpa och rena. Omsorgsfullt sköta skärverktyg med skarpa eggarkommen inte sä lätt i kläm och gär lättare att styra.
Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används paett satt som det inte ar avsett for kan farliga situationer uppsta.

Service

Lat endast kualificerad facpersonal reparera elverktyget och endast med originalreservdilar.Detta garanterar att elverktygets sakerhet upprathalls.

Sakerhetsanvisningar for vinkelslipar

Sakerhetsvarningar som ar gemensamma for slipning, stalborstning aller materialnedtagning

Detta elverktyg ar avsett att fungera som en slipmaskin, trädborstare erler kapningsmaskin. Läs alla sakerhetsvarningar, instruktioner och specifikationer som tillhandahalls med detta elverktyg. Fel som uppstär till foljd av att instruktionerna nedan inte följt's kan orsaka elstot, brand och/eller allvarliga personskador.
Sādana arbeten sāsom polering ār inte lāmpliga att utforas med detta elverktyg. Arbeten som elverktyget inte har konstruerats für kan ge upphov till risker och orsaka persorskador.
Använd inga tillbehör som inte är rekommenderade och speziellt konstruerade av verktygstillverkaren. Baraforattillbehorentanfasstadittelverktygaranterasinte en saker drift.
Det nominella varvtalet for tillbehoret maste vara minst like med den maximala hastigheten som ar markt pa elverktyget. Tillbehor som kors fortare aan deras markvarvatal kan g a sonder och flyga isar.
Den ytre diametern och tjocklenp ditt tillbehormaste varainomkapacitetenfordittelverktyg. Tillbehormed fel storlekkan inte skyddas ell kontrrolleras p lampligt satt.
En gängad montering av tillbehör mäste matcha slipmaskinens spindeltränd. För tillbehör som monteras med flänsar, mäste spindelhålet på tillbehörret passa flänsens lokalisierungsdiameter. Tillbehör som inte matchar monteringsbeslagen på elverktyget, hamnar ur balans, vibrarer overdrivet och kan göra att man tappar kontrollen.
Använd inte ett skadat tillbehör. Färe varje användning, inspektera tillbehöret, till exempl slipskivorna for att upptäcka flisor, sprickor och slitage, kontrollera stälborsten for att upptäcka losa aller spruckna trädar. Om elverktyg aller tillbehör tappas i marken, inspektera dem für skada aller installera ett oskadat tillbehör. After inspektion och installation av ett tillbehör, placera dig själv och askådare på avständ frän det roterande tillbehorets plan och kör verktyget på högsta varvtilutan belastning i en minut. Skadade tillbehör gär normalt sönder underenna testtid.
Använd personlig skyddsutrustning. Beroende på applicationen skau använda ansiktsskydd, skyddsvisir eller skyddsglasogon. Allt after behov skau du bara skyddsmask, horselskydd, handskar och verkestadsforklade som kan stoppa sma fragment av slipmedelller arbetsmaterialiaet.Ogonskyddet maste kunna stoppa flygande skrap som genereras av olika arbeten. Ansiktsmaskenller andningersskyddet maste kunna filtrera partiklar som genereras av din verksamhet. Längvarig exponering i högt buller kan orsaka horselskador.

Häll askadare på sakert avständ frän arbetsrområdet. Alla som kommer in i arbetsrområdet mäste bara personlig skyddsutrusting. Fragment av arbetsstychet ihrer en trasiga tillbehör kan flyga ivag och orsaka skador bortom det omedelbara verksamhetsområdet.
Häll elverktyget med i de isolerade greppytorna nár du utfor en atgärd darr du riskerar att komma i kontakt med doldaelledningar ell derss egen sladd. Vid kontakt med en strömforande ledning kan oskyddade metalldelar pa verktyget som ar strömforande ge användaren en elektrisk stöt.
Placera sladden pa avstand fran det roterande tillbehore. Om du forlorar kontrollen, kan sladden skaras av aller fastna och din hand erer arm kan dras in i det roterande tillbehore.
Lagg aldrig verktyget nedat forran tillbehoret har stannat fullstandigt. Det roterande tillbehoret kan greppa ytan och dra verktyget utanfor din kontroll.
Kör inte verktyget nár du bár det pá din sida. Oavsiktlig kontakt med det roterande tillbehöret kan fastna i dina kläder och dra tillbehöret till din kropp.
Rengor regelbundet verktygets luftventiler. Motorns flakt drar in dammi inuti huset och en overdriven ackumulering av metallpulver kan orsaka elektrisk fara.
Anvand inte elverktyg i narheten av brannbara material. Gnistor kan anteanda dessa material.
Använd inte tillbehör som kräver flytande kylmedel. Användning av vatten eller andra flytande kylmedel kan leda till elektriska stötar.

Kast och relaterade varninger

Kast ar en plotslig reaktion pa ett roterande hjul som klamts erer etr roterande hjul, backningsdyna, borste erer andra tillbehor som fastnat. Klammende erer fastkilning orsakar en snabb blockering av den roterande tillbehoret som i sin tur orsakar att det okontrollerade elverktyget tvingas i motsatt riktning mot tillbehoret rotation vid punkten for fastkilinngen.

Till exempl, om ett sliphjul fastnar aller klams av arbetssstycket, kan kanten av hjulet somkommen in i klampunkten grava sig ner i materialythan vilket gor att hjulet glider ut ulleras ut. Hjulet kan antingen hoppa mot ellert fran operatoren, beroende p riktningen av hjulrorelsen pa platsen for klamning. Slipskivor kan aven g sonder under dessa forhallanden.

Kast ar resultatet av missbruk av elverktyget och/eller felaktiga arbetsrutiner erler tillstand och kan undvikas genom att vidta lampliga forsiktighetsatgärder som beskrivs nedan.

Häll verktyget i ett fast grepp och placera din kropp och arm sa att du kan sta emot backslagskrafterna. Använd alltid extrahandtaget, om sadant finns, for maximal kontroll over kast aller momentreaktionen under upstart. Operatoren kan styra momentreaktioner aller kastkrafter, om lampliga försiktighetsatgärder vidtas.
Placera aldrig din hand nara det roterande tillbehore. Tillbehor kan kasta over din hand.

Stall dig inte i det omrade dit elverktygkommen att flytta sig vid kast. Kast kommer att driva verktyget i motsatt riktning mot hjulets roelse da det fastnar.
Var sarskilt forsiktig nar du arbetar med horn, skarpa kanter etc. Undvik att tillbehoret studstar och fastnar. Hornor, skarpa kanter erler studsninger har en tendens att gora sa att det roterande tillbehoret fastnar, till kast erler till att man forlorar kontrollen.
Sattinte dit en sagkedja med blad forTRSningeri ell er en tandad sagklinga. Sdana blad skapar ota kast och gor att man tappar kontrollen.

Sakerhetvarsvaringar som ar specifica for slipning och slipande kapingarbeten

Anvend endast hjultyper som rekommenderas for ditt elverktyg och det specifica skyddet som utformats for den valda hjulet. Hjul for vilka elverktyg inte ar utformade kan inte skyddas tillrackligt och ar osakra.
Slipytan i nedsänkningen i mitten av hjulen maste monteras under planet for skyddets kant. Ett felaktigt monterat hjul som skjuter ut genom plan skyddskantens plan kan inte skyddas pa lampligt satt.
Skyddet aka vara sakert fastsatt pa elverktyget och positionerat for maximal sakerhet, sa att hjulet exponeras mot operatoren sa lite som mojigt. Skyddet hjalper till att skydda anvandaren mot trasiga hjulfragment, oavsiktlig kontakt med hjul och gnistor som kan anteanda klader.
Hjul farr endast anvandas for rekommenderade anvandninger. Till exempl: slipa inte med sidan av kapskivan. Slipande kapskivor ar avsedda for perifer slipning och sidokrafter som appliceras pa dessa hjul kan fa dem att splittras.
Använd alltid oskadda hjulflansar med ratt storlek och form für hjulet du valt. Korrekta hjulflansar stödjer hjulet och reducerar därmed mölgiheten att hjulet gär sönder. Flansar for brythjul kan skilja sig frän polerande hjulflansar.
Anvand inte nedslitna hjul fran storre elverktyg. Hjul avsedda for storre elverktyg ar inte lampliga for den hogre hastigheten hosett mindfulnesse verktyg och kan gsa sonder.

Ytterligare sakerhetsvarningar som ar specifica for slip- och skärarbete

Se till att brythjulet inte fastnar och applicera inte ett for hart tryck. Forsok att inte skara overdrivet djupt. Overbelastning av hjulet okar belastningen och mottagligeheten for vridning aller fastkilning av hjulet i snitt somr risken for kast aller hjulbrott.
Stall dig inte med kroppen i linje med och bakom det roterande hjulet. När hjulet flyttar sig bort fran din kropp vid användningspunktten, kan kastet slunga ut det roterande hjulet och elverktyget direkt mot dig.
När hjulet fastnar eller narr skärningsen avbryts av nagon anledning, stäng av elverktyget och hall verktyget stilla tills hjulet stannar helt. Försök aldrig ta bort brythjulet medan hjulet ä r i roelse, annars kan

84 | Svensk

kast intraffa. Undersok och korrigera orsaken till att hjulet fastnar.

Starta inte om skärningen i arbetsstyetck. Låt hjulet na full hastighet och utfor sedan snittet igen forsiktigt. Hjulet kan fastna, slira eller gora kast om elverktyget startas om i arbetsstyetck.
Stodjer paneler eller vilket skrymmande arbetsstycke som helst for att minimera risken for att hjulet fastnar aller att kast sker. Stora arbetsstycken tenderar att digna under sin egen vikt. Stoden ska placeras under arbetsstycket nara skarlinjen och nara kanten pa arbetsstycket på hjulets bada sider.
Var särskilt forsiktig nár du gör en fickutskärning i beintliga väggar eller andra blinda områden. Det framskjutande hjulet kan skára gas-ller vattenrör, elkablar uller foremål som leder till kast.

Använd inte alltför stora bitar sandpapper. Folj tillverkarens rekommendationer när du väljer sandpapper. Större sandpapper som sträcker sig bortom sandpappersytan utgör en risk För skador och kan leda till att skivan fastnar eller gär sönder damit till kast.

Sakerhetsvarningar som ar specifika for tradborstningen

Observera att tradborst kastas ut av borsten även under den normala driften. Overbelasta inte tradarna genom att utsatta borstarna for allfor stor belastning Traden kan latt trangaigenom tunnare klader och/eller huden.
- Om använding av ett skydd rekommenderas for tradborstning sa fár det inte finnas nagra mellanrum mellan tradhjulet aller borsten med skyddet. Tradhjulet aller borsten kan expandera i diameter på grund av arbetsbelastningen och centrifugalkraften.

Ytterligare sakerhetsanvisningar

Använd skyddsglasogon.

Använd lampliga detektorer für att lokalisera dolda forsörnjingsledninger erller konsultera det lokala el distributionsbolaget. Kontakt med elledninger kan orsaka brand och elstöt. En skadad gasledning kan leda till explosion. Inträngning i en vattenledning kan orsaka materiell skada eller elstöt.
Ror inte slip- och kapskivorna innan de svalnat. Skivorna blir mycket heta vid arbetet.
Lás upp strömbrytaren och ställ den i av-laget om strömförserjningen avbryts t. ex. vid strömavbrott ell er derut natstickkontakten. Därigenom Förhindras en okontrollerad start.
Säkra arbetsstycket. Ett arbetsstycke som ar fastspant i en upppänningsanordning erlerett skruvstycke halls säkrare an med handen.

Produkt- och prestandabeskrivning

Läsigenom alla sakerhetsanvisningar och instruktioner. Fel som uppSTAR till foljd av att sakerhetsinstruktionerna och anvisiningarna inte foljts kan orsaka elstot, brand och/eller allvarliga persorskador.

Beakta bilden i den framre delen av bruksanvisingen.

Ändamälsenlig användning

Elverktyget ar avsett for att kapa, skrubba och borsta metall- och stenmaterialutan anvandningav vatten.

Vid kaping med bundna slipmedel mäste ett specielt sprängskydd anvandas.

Vid kaping i sten bor en tillrackligt god dammutsugning anordnas.

Med tillatna slipverktyg kan elverktyget anvandas for sandpapperssslipning.

Illustrerade komponenter

Numreringen av komponenterna hanvisar till illustration av elverktyget pa grafiksida.

(1) Spindel-arreteringsknapp
(2) Pa-/av-strömbrytare
(3) Tillaggshandtag (isolerad gripyta)
(4) Slipspindel
(5) Skyddskapa for slipning
(6) Arreteringskruv for skyddskapa
(7) Upptagningsflans med O-ring
(8) Slipskiva
(9) Spannmutter
(10) Tvahalsnyckel for spannmutter
(11) Snabbspanningsmutter SDS-lic
(12) Koppskiva i hardsmetall
(13) Skyddskapa for kaping
(14) Kapskiva
(15)Handskiva
(16) Distansskivor
(17)Gummisliptallrik
(18) Sliptallrik
(19)Rundmutter
(20) Koppborste
(21) Bortsugningskapa for kapning med styrlade
(22) Diamant-kapskiva
(23) Handtag (isolerad greppyta)

A) I brksanvisningen avbildat och beskrivet tillbehör ingär inte I standardleveransen. I värt tillbehörprogram beskrives allt behör som finns.

Tekniska data

Vinkelslip GWS 22-180 H GWS 22-180 JH GWS 22-230 H GWS 22-230 JH
Artikelnummer	3601 H81 L.. 3601 H81 M.. 3601 H82 L.. 3601 H82 M..
Upptagen märkeffekt W 2200 2200 2200 2200
Utgängseffekt W 1500 1500 1500 1500
Märkvarvtil v/min 8500 8500 6500 6500
Max. slipskivdiameter mm 180 180 230 230
Slipspindelgänga M 14 M 14 M 14 M 14
Max. gängländg für slipspindeln mm 25 25 25 25
Skydd mot oavsiklig Återstart -	●	-	●
Startströmsbegränsning		-	●	-
Vikt enligt EPTA-Procedure 01:2014
- Med vibrationsdämpande stödhandtag	kg	5,1	5,1	5,3
- Med standardmässigt stödhandtag	kg	5,0	5,0	5,2
Skyddsklass		☐/II	☐/II	☐/II

Vinkelslip	GWS 24-180 JH		GWS 24-230 H		GWS 24-230 JH		GWS 26-180 JH		GWS 26-230 JH
Artikelnummer		3 601 H83 M..		3 601 H84 L..		3 601 H84 M..		3 601 H55 M..		3 601 H56 M..
Upptagen märkeffekt	W	2400		2400		2400		2600		2600
Utgängseffekt	W	1600		1600		1600		1700		1700
Märkvarvital	v/min	8500		6500		6500		8500		6500
Max. slipskivediameter	mm	180		230		230		180		230
Slipspindelgånga		M 14		M 14		M 14		M 14		M 14
Max. gängländ für slipspindeln	mm	25		25		25		25		25
Skydd mot oavsiktlig Återstart		●		- ● ●			●
Startströmsbegränsning		●		- ● ●			●
Vikt enlicht EPTA-Procedure 01:2014
- Med vibrationsdämpand e stödhandtag	kg	5,1		5,2		5,3		6,0		6,1
- Med standardmüssigt stödhandtag	kg	5,0		5,1		5,2		5,9		6,0
Skyddsklass		□/II /II		□/II		□/II /II		□/II /II		□

Uppgifternagaller for en markspanning pa [U] 230 V. Vid avvikande spanning och for utforanden i vissa lander kan uppgifterna variera.

Endast for elverktyg utan startstrombegransing: Starter fororsakar kortvariga spanningsfall. Vid ogynnsamma natforhallanden kan andar apparater paverkas. Vid natimpedanser under 0,25 Ohm forekommer inga störningar.

Buller-/vibrationsdata

Bullervarden framtagna enligt EN 60745-2-3.

Maskinens A-vagda ljudniva uppnar i typiska fall: 93 dB(A);
ljudeffektniva 104 dB(A). Osakerhet K = 3 dB.

Bär hörskyldd!

Totala vibrationsvarden a, (vektorsumma for tre riktninger) och osakerhet K beraknad enlgt EN 60745-2-3:

Ytslipning (skrubbning):

a_1 = 7,5m / s^2,K = 1,5m / s^2

Slipning med slipblad:

a_1 = 4,5m / s^2 K = 1,5m / s^2

Mätningen av den bullernivà som anges ienna anvising har utförts enligt en matmetod som ar standardiserad och kan anecdandas vid jämförelse av olika elverktyg. Matmetoden ar

86 | Svensk

Även lamplig for preliminar bedomning av vibrationsbelastningen.

Den angivna vibrationsnivan representar den huvudsakliga.
anvandningen av elverktyget. Om daremot elverktyget
anvands for andra andamal och med andra insatsverktyg
eller inte underhalls ordentligt kan vibrationsnivan avika.
Da kan vibrationsbelastningen under arbeitsperioden oka betydligt.

For en exakt bedomning av vibrationsbelastningen bor aven de tider beaktas nar elverktyget ar frankopplat erer ar igang, men inte anvands. Detra reducerar tydligt vibrationsbelastningen for den totala arbetserioden.

Bestam extra sakerhetsatgärder for att skydda operatoren mot vibrationernas inverkan t. ex.: underhall av elverktyget och insatsverktygen, att halla handerna varma, organisation av arbetsforloppen.

Montage

Montera skyddsanordning

Dra stickproppen ur natttaget innan arbeten utfors pa elverktyget.

Anmärkning: Om slipskivan brustit under drift aller stodanordningarna på spängskyddet/elverktyget skadats, mäste berörda delar/elverktyget bytas ut uller for service skickas till kundtjänst. För adresser, se avsnittet "Kundtjänst och användningsradgivning".

Skyddskapa for slipning

Satt pskyddskapan (5) p spindelhalsen. Anpassa skyddskapans (5) position till arbetsstegets krav och arretera skyddskapan (5) med arreteringsskruven (6).

Stall in skyddskapan (5) sa att gnistor inte sprutas mot anvandaren.

Skyddskapa vid kapning

Anvand alltid skyddskapa vid kapning med bundnaslipmedel(13).
Vid kapning i sten bör ent tillräckligt god dammutsugning anordnas.

Skyddskapan for kaping (13) monteras sasom skyddskapan for slipning (5).

Bortsgningskapa for kapning med styrlade

Bortsugningskapan for kaping med styrlade (21) monteras sasom skyddskapan for slipning (5).

Tillaggshandtag

Anvendendastelverktygetmedtillaggshandtaget(3).

Skruva fast tillaggshandtaget (3) till hoger erler vander drevhuvudet, beroende pa arbetssattet.

Handskydd

Vid arbenet med gummisliptallriken (17) aller koppborsten/solfjadersslipskivan monterar du alltid handskyddet (15).

Fäst handskyddet (15) med tillaggshandtaget (3).

Montera slipverktyg

Dra stickproppen ur natuttaget innan arbenen utfors pa elverktyget.
Ror inte slip- och kapskivorna innan de svalnat.

Skivorna blir mycket heta vid arbetet. Rengor slipspindeln (4) och alla delar som sca monteras. For att spanna och lossa slipverktygen trycker du pa spindellasknappen (1) for att arretera slipspindeln.
Tryck ned spindellasknappen endast nar slipspindeln star stilla. Iannat fall kan elverktyget skadas.

Slip-/kapningssskiva

Beakta slipverktygets matt. Haldiametern maste passa till fastflansen. Anvand inga adaptrar erler reduceringsdilar. Var vid anvandingen av diamant-kapningssskivor noga med att vridriktningspilen pa damant-kapningssskan och elverktygets vridiktning (se vridriktningspilen pa kapslingen) stammer overens.

Monteringens ordningsfoljd framgår av grafiksidan.

For att fasta slip-/kapskivan, skruva pa spannmuttern (9) och dra at den med tvahalsnyckeln, se avsnitt (se

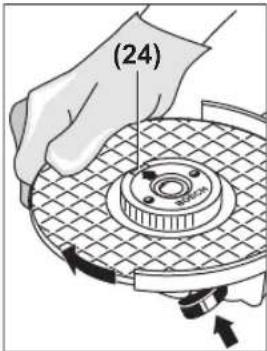

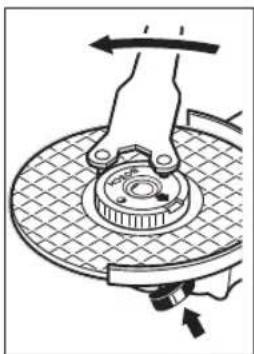

"Snabbspanningsmutter Sds

▶ Kontrollera after montering ochFore start av slipverktyget att det monterats pa ratt satt och kan rotera fritt. Kontrollera att slipverktyget inte beror sprangskyddet aller andar delar.

I fästflänsen (7) har en plastdel (O-ring) sats in runt centreringskragen. Om O-ringensaknas aller ar skadad, aka fästflänsen (7) bytas ut innan fortsett användning.

Solfjaderssslipskiva

Montera alltid handskyddet (15) vid arbeten med solfjaderssslipskivan.

Gummi-sliptallrik

Montera alltid handskyddet(15) vid arbeten med gummisliptallriken (17).

Monteringens ordningsfoljd framgår av grafiksidan.
Innan monteringen av gummisliptallriken (17) satter du pa de 2 distansskivorna (16) på slipspindeln (4).

Skruva pa rundmuttern (19) och dra atenna med tvahalsnyckeln.

Koppborste/skivborste

Montera alltid handskyddet (15) vid arbeten med solfjaderssslipskivan.

Monteringens ordningsfoljd framgår av grafiksidan. Koppborsten/skivborsten skall gå att skruva sā langt på slipspindeln sa att den ligger an fast mot slipspindelfländsen i slutet av slipspindelgangningen. Spann fast koppborsten/ skivborsten med en gaffelnyckel.

SnabbsppinningsmutterSDS-eic

For enkelt byte av slipverktyg utan att anvanda ytterligare verktyg kan du anvanda snabbspanningsmuttern (11) istallet for spannmuttern (9).

Snabbspänningsmuttern (11) fär endast användas for slip- och kapskivor.

Använd endast en felfri, oskadad snabbspannmutter (11).

Var vid paskruvningen uppmärksam pa att snabbspänningsmutterns (11) textforsedda sida inte pekar mot slipskivan. Pilen skall vara riktad mot indexmarkt (24).

Tryck pa spindellasknappen (1) for att arretera slipspindeln. For att dra at spindelspannmuttern skruvar du slipskivan kraftigt medurs.

En korrekt faspoch oskadad snabbspanningsmutter kan du lossa genom att vrida den rafflade ringen moturs for hand. Lossa aldrig en atdragen snabbspanningsmutter med en tang, utan anvands kombinyckeln. Satt an kombinyckeln pa det satt som visas pa bilden.

Tillatna slipverktyg

Beakta darfot det tillatna varvtalet resp. periferihastigheten pa slipverktygets etikett.

max. [mm] [mm]
D bd [v/min] [m/s]
180	8	22,2	8500	80
230	8	22,2	6500	80
180	-	-	8500	80
230	-	-	6500	80

max. [mm] [mm]

Dbd[v/min][m/s]

10030M14850045

Svängning av växelhuvudet

Dra stickproppen ur natauttaget innan arbenen utfors pa elverktyget.

Du kan vrida drevhuvudet i steg om 90^ . Därigenom kan pa-/avbrytaren placeras i en bättre hanteringsposition vid speciella arbetsfall, t.ex. vid kapningsarbeten med bortsugningskapan med styrläden (21) aller for vänsterhanta personer.

Skruva ut de 4 skruvarna helt

och hallet. Sväng drevhuvudet fösiktigt och utan att ta av det fran kapslingen till den nya positionen. Dra Åt de 4 skruvarna välligen.

Damm-/spanutsugning

Dammet fran material som t. ex. blyhaltig malning, vissa traslag, mineraler och metall kan vara halsovadigt. Beroring erler inanding av dammet kan orsaka allergiska reactioner och/eller andningsbesvar hos anvandaren aller personer som uppehaller sig i narhen.

Vissa damm fran ek uller bok anses vara cancerogena, speciellt d i forbindelse med tillsatsamnen for trabehandling (kromat, trakonserveringsmedel). Endast ykesman far bearbeta asbesthaltigt material.

• Använd om möjigt en für materialet lamplig dammutsugning.

• Se till att arbetsplatsen ar vãl ventilerad.
  -VirekommendererettandningsskyddifilterklassP2.

Beakta de foreskrifter som i aktuellt land gäller for bearbetat material.

Undvik dammanhoping pa arbetsplatsen. Damm kan latt sjalvantandas.

Drift

Driftstart

Beakta natspänningen! Kontrollera att stromkällans spanning overensstämmer med uppgifterna pa elverktygets typskylt. Elverktyg markta med 230 V kan även anslutas till 220 V.

Vid drift av elverktyget med hjälp av mobila generatorer, som inte har tillräckliga kraftreserver eller som inte har en lamplig spanningsreglering med startströmsforstärkning kan

88 | Svensk

prestandara reduceras ellr sa kan det elverktyget bete sig otypiskt vid start.

Kontrollera lampligheten hos generatorn, framfor allt vad gäller natspänning och frekvens.

In- och urkoppling

For att starta elverktyget skjuter du till-/fran-brytaren (2) framat och sedan trycker du ned den.

For att arretera till-/franbrytaren (2) skjuter du till-/ franbrytaren (2) ytterligare en bit framat.

For att stänga av elverktyget slapper du till-/fränbrytaren (2) och om den ar arreterad trycker du kort pa till-/ fränbrytaren (2) och slapper den sedan.

Brytaruforande utan arretering (nationell specifikt):

For att starta elverktyget skjuter du till-/fran-brytaren (2) framat och sedan trycker du ned den.

For att stanga av elverktyget slapper du till-/franbrytaren (2).

▶ Kontrollera slipverktygen innan användingen. Slipverktyget mäste vara felfritt monterat och kunna rotera fritt. Utför en testkörning på minst 1 minututan belastning. Använd inte slipverktyg som ar skadade, öjamna eller som vibrarar. Skadade slipverktyg kan gå sönder och orsaka skador.

Skydd mot oavsiktlig Återstart

Aterstartskyddet hindrar elverktyget fran att okontrollerat starta after ett stromavbrott.

For aterstart stall pa-/av-strombrytaren (2) i frankopplingslage och koppla pa nytt pa elverktyget.

Startströmsbegränning

Den elektroniska startströmsbegränsaren begränsareffekten vid inkoppling av elverktyget och darüber kan en 16 A sákring användas.

Anmärkning: När elverktyget kör igäng med fullt varvtil direkt vid start fungerar inte langre startströmsbegränsningen. Elverktyget skall omgående skickas till kundtjänst. Adresser, se avsnittet "Kundtjänst och användningsradgivning".

Arbetsanvisningar

Dra stickproppen ur nattuttaget innan arbenen utfors pa elverktyget.
Var forsiktig vid sparring i barande vaggar. Se avsnittet "Information om statiken".
Spann upp arbetsstycket, sàvida det inte ligger sākert på grund av sin egenvikt.
Belasta inte elverktyget sa mycket att det stannar.
Om elverktyget anvants under hog belastning, lat det gå nagra minuter pa tomgang for avkylning av tillsatsverktyget.

Elverktyget fär inte användas med ett kapbord.

Anmärkning: Dra ut stickkontakten ur urtaget nar den inte langre används. Elverktyget har en liters stromforbrukning i avstängt skick vid isatt natstickkontakt och befindlig natspanning.
Ror inte slip- och kapskivorna innan de svalnat. Skivorna blir mycket heta vid arbetet.

Skrubbning

Använd aldrig kapskivor für skrubbning.

Med en ställvinkel på 30^ till 40^ fár du det bösta resultatet vid skrubnbing. Flytta elverktyget med mättfullt tryck fram och tillbaka. Dà blir materialet inte for varmt, missfargas inte, och det blir inga repor.

Solfjadersslipskiva

Med solfjaderslipskivan (tillbehör) kan ocksä välvdytor och profilier bearbetas. Solfjaderssslipskivor har en avsevär langre livslängd, lagre bullerniva och lagre sloptemperaturer an konventionella slipskivor.

Kapning av metall

Anvand alltid skyddskapa vid kaping med bundna slipmedel(13).

Arbeta med mättfull frammatning vid kapning, som ar anpassad till materialet. Utöva inget tryck på kapningssskivan och forvrid och oscillera den inte.

Bromsa inte in den utgående kapningssskivan genom att trycka emot på sidan.

Elverkyget maste alltid foras med motrotation. Annars foreligger risk for att den trycks ut ur kapngen okontrollerat. Vid kapning av profiler och fyrkantsor ar det bast att satta an där diametern ar som minst.

Kapning av sten

Vid kapning i sten bör en tillräckligt god dammutsugning anordnas.
Bär dammskyddsmask.
Elverkyget fär endast användas for torrkapning/ torrslipning.

For att kapa sten anvander du helst en diamantslipskiva. Vid anvandning av bortsugningskapan for kapning med styrlade (21) sa skall dammsugaren for bortsugning av stendamm vara tillaten. Bosch har lampliga dammsugare i sitt sortiment.

Satt pa elverktyget och satt det med den främre delen av styrskenan pa arbetssstycket. Skjut elverktyget med jämna drag som ar anpassade after materialet.

Vid kapning av specielt
hård material, t.ex.
specielt hård betong med

hög kiselhalt sākan diamant-kapningssskivan overhettas och
därmed skadas. En gnistkrans som gär runt
diamantkapningssskivan indikerar detta.

Avbryt i detta fall kapingen och lat diamantkapningssskivan gänkortid pa hogsta varvatalomgangfor att kyla den. Om avverkningsgraden avtar markbart och en gnistbildning syns runtom sa ar det ent tecken paatt diamantkapningssskivan blivit slo.Du kan slipa den igen genom att gora korta snitt i ett abrasivt material, t.ex. kalksandsten.

Information om statiken

Spar i barande vaggar ar underkastade normen DIN 1053 del 1ller nationell specifica bestammelser. Dessa foreskrifter skull iakttas. Rdgor innan erabet med ansvariga statiker, arkitekter ellen den ansvariga byggledningen.

Underhäll och service

Underhäll och rengöring

Dra stickproppen ur natttaget innan arbeten utfors pa elverktyget.
Häll elverktyget och dess ventilationsöppninger rena für bra och säkert arbete.
Vid extrema användningsforhällanden bör du om möjligt alltid använda en bortsugningsanlaggning. Renblas ventilationsöppningarna ofta och forkoppla en jordfelsbrytare (PRCD). Vid bearbetning av metall kan damm samlas i elverktygets inre. Elverktygets skyddsisolering kan fösamras.

Lagra och hantera tillbehöret med omsorg.

Om natsladden for bibehallande av verktygets sakerhet maste bytas ut, sca byte ske hos Bosch ell er en auktorisad serviceverkstad for Bosch elverktyg.

Kundtjänst och applikationsradgivning

Kundservicen ger svar pa fragor betrafnde reparation och underhail av producerch reservdelar. Explosionsrittingar och informationer om reservdelar hitter du ocksa under: www.bosch-pt.com

Bosch applikationsradgivnings-team hjalper dig garna med fragor om varaprodukter och tillbehoren till dem.

Ange alltid vid forfrångningar och reservdelsbeställninger det 10-siffriga produktnumret som finns på produits typskylt.

Svenska

Elverktyg, tillbehör och forpackning ske omhändertas pa miljövänligt satt for atervinning.

Släng inte elverktyg bland hushallsavfallet!

Endast for EU-länder:

Enligt det europeiska direktivet 2012/19/EU om forbrukade elektriska och elektroniska apparater och dess omsattning i nationell rätt måste obrukbara elverktyg omhandertas separat och på ett miljövänligt satt lämnas in for atervinning.

Norsk

Sliping med slipskive:

a_n = 4,5m / s^2,K = 1,5m / s^2.
