GEBRUIKSAANWIJZING KGS 254 M METABO

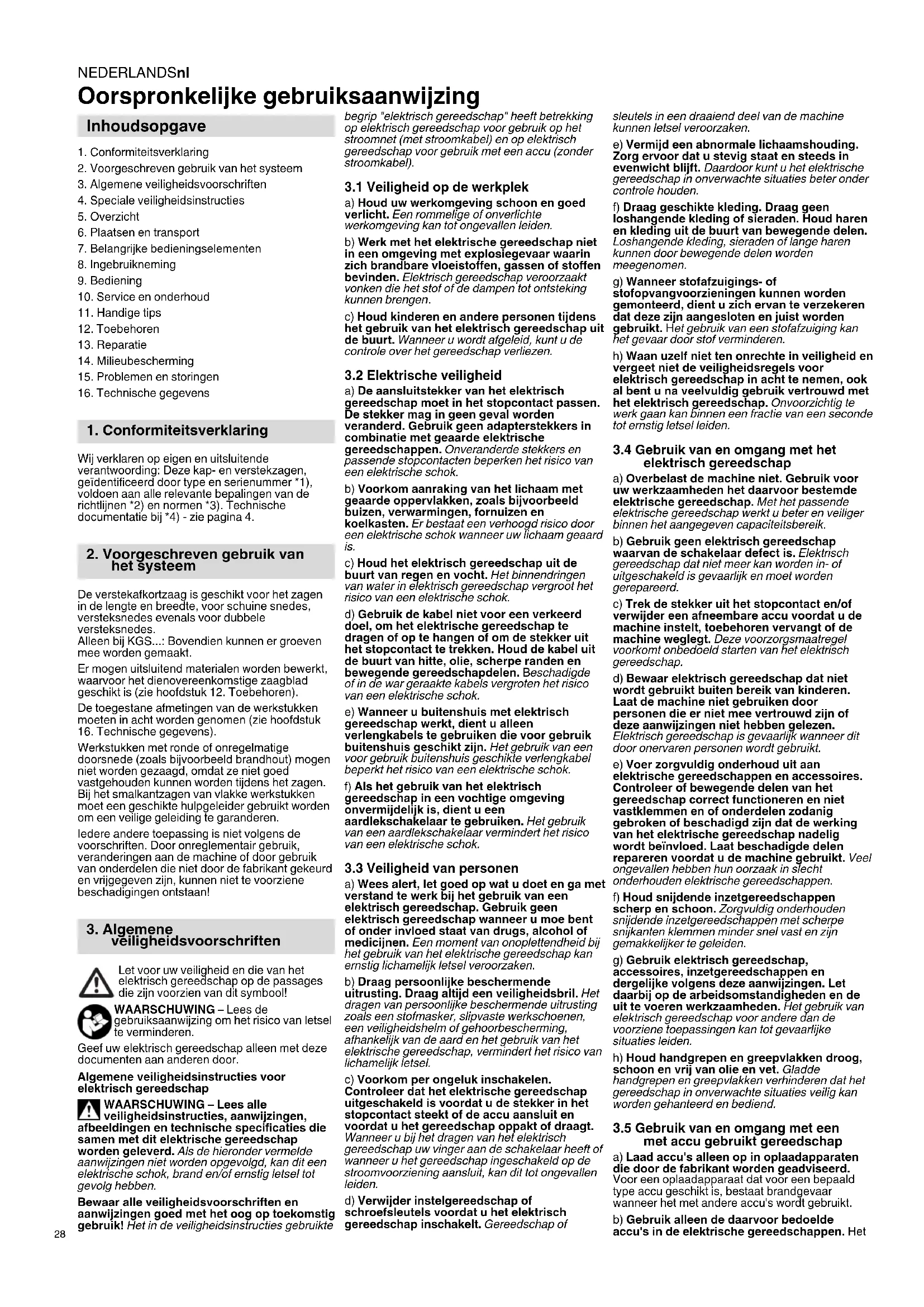

Oorspronkelijke gebruiksaanwijzing

1. Conformiteitsverklaring

2. Voorgeschreven gebruik van het systeem

3. Algemene veiligheidsvoorschriften

4. Speciale veiligheidsinstructies

6. Plaatsen en transport

7. Belangrijke bedieningselementen

10. Service en onderhoud

Wij verklaren op eigen en uitsluitende verantwoording: Deze kap- en verstekzagen, geïdentificeerd door type en serienummer *1), voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3). Technische documentatie bij *4) - zie pagina 4. De verstekafkortzaag is geschikt voor het zagen in de lengte en breedte, voor schuine snedes, versteksnedes evenals voor dubbele versteksnedes. Alleen bij KGS...: Bovendien kunnen er groeven mee worden gemaakt. Er mogen uitsluitend materialen worden bewerkt, waarvoor het dienovereenkomstige zaagblad geschikt is (zie hoofdstuk 12. Toebehoren). De toegestane afmetingen van de werkstukken moeten in acht worden genomen (zie hoofdstuk

16. Technische gegevens).

Werkstukken met ronde of onregelmatige doorsnede (zoals bijvoorbeeld brandhout) mogen niet worden gezaagd, omdat ze niet goed vastgehouden kunnen worden tijdens het zagen. Bij het smalkantzagen van vlakke werkstukken moet een geschikte hulpgeleider gebruikt worden om een veilige geleiding te garanderen. Iedere andere toepassing is niet volgens de voorschriften. Door onreglementair gebruik, veranderingen aan de machine of door gebruik van onderdelen die niet door de fabrikant gekeurd en vrijgegeven zijn, kunnen niet te voorziene beschadigingen ontstaan! Let voor uw veiligheid en die van het elektrisch gereedschap op de passages die zijn voorzien van dit symbool! WAARSCHUWING – Lees de gebruiksaanwijzing om het risico van letsel te verminderen. Geef uw elektrisch gereedschap alleen met deze documenten aan anderen door. Algemene veiligheidsinstructies voor elektrisch gereedschap WAARSCHUWING – Lees alle veiligheidsinstructies, aanwijzingen, afbeeldingen en technische specificaties die samen met dit elektrische gereedschap worden geleverd. Als de hieronder vermelde aanwijzingen niet worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle veiligheidsvoorschriften en aanwijzingen goed met het oog op toekomstig gebruik! Het in de veiligheidsinstructies gebruikte begrip "elektrisch gereedschap" heeft betrekking op elektrisch gereedschap voor gebruik op het stroomnet (met stroomkabel) en op elektrisch gereedschap voor gebruik met een accu (zonder stroomkabel).

3.1 Veiligheid op de werkplek

a) Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden. b) Werk met het elektrische gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, gassen of stoffen bevinden. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen tot ontsteking kunnen brengen. c) Houd kinderen en andere personen tijdens het gebruik van het elektrisch gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

3.2 Elektrische veiligheid

a) De aansluitstekker van het elektrisch gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok. b) Voorkom aanraking van het lichaam met geaarde oppervlakken, zoals bijvoorbeeld buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is. c) Houd het elektrisch gereedschap uit de buurt van regen en vocht. Het binnendringen van water in elektrisch gereedschap vergroot het risico van een elektrische schok. d) Gebruik de kabel niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok. e) Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis geschikt zijn. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok. f) Als het gebruik van het elektrisch gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

3.3 Veiligheid van personen

a) Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van een elektrisch gereedschap. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan ernstig lichamelijk letsel veroorzaken. b) Draag persoonlijke beschermende uitrusting. Draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van lichamelijk letsel. c) Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen van het elektrisch gereedschap uw vinger aan de schakelaar heeft of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden. d) Verwijder instelgereedschap of schroefsleutels voordat u het elektrisch gereedschap inschakelt. Gereedschap of sleutels in een draaiend deel van de machine kunnen letsel veroorzaken. e) Vermijd een abnormale lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden. f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren en kleding uit de buurt van bewegende delen. Loshangende kleding, sieraden of lange haren kunnen door bewegende delen worden meegenomen. g) Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiging kan het gevaar door stof verminderen. h) Waan uzelf niet ten onrechte in veiligheid en vergeet niet de veiligheidsregels voor elektrisch gereedschap in acht te nemen, ook al bent u na veelvuldig gebruik vertrouwd met het elektrisch gereedschap. Onvoorzichtig te werk gaan kan binnen een fractie van een seconde tot ernstig letsel leiden.

3.4 Gebruik van en omgang met het

elektrisch gereedschap a) Overbelast de machine niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik. b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld is gevaarlijk en moet worden gerepareerd. c) Trek de stekker uit het stopcontact en/of verwijder een afneembare accu voordat u de machine instelt, toebehoren vervangt of de machine weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrisch gereedschap. d) Bewaar elektrisch gereedschap dat niet wordt gebruikt buiten bereik van kinderen. Laat de machine niet gebruiken door personen die er niet mee vertrouwd zijn of deze aanwijzingen niet hebben gelezen. Elektrisch gereedschap is gevaarlijk wanneer dit door onervaren personen wordt gebruikt. e) Voer zorgvuldig onderhoud uit aan elektrische gereedschappen en accessoires. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat beschadigde delen repareren voordat u de machine gebruikt. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen. f) Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden. g) Gebruik elektrisch gereedschap, accessoires, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden. h) Houd handgrepen en greepvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en greepvlakken verhinderen dat het gereedschap in onverwachte situaties veilig kan worden gehanteerd en bediend.

3.5 Gebruik van en omgang met een

met accu gebruikt gereedschap a) Laad accu's alleen op in oplaadapparaten die door de fabrikant worden geadviseerd. Voor een oplaadapparaat dat voor een bepaald type accu geschikt is, bestaat brandgevaar wanneer het met andere accu's wordt gebruikt. b) Gebruik alleen de daarvoor bedoelde accu's in de elektrische gereedschappen. Het Inhoudsopgave

1. Conformiteitsverklaring

2. Voorgeschreven gebruik van

gebruik van andere accu’s kan tot verwondingen en brandgevaar leiden. c) Voorkom aanraking van de niet-gebruikte accu met paperclips, munten, sleutels, spijkers, schroeven en andere kleine metalen voorwerpen die overbrugging van de contacten kunnen veroorzaken. Kortsluiting tussen de accucontacten kan brandwonden of brand tot gevolg hebben. d) Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact daarmee. Spoel bij onvoorzien contact met water af. Wanneer de vloeistof in de ogen komt, moet u bovendien een arts raadplegen. Gelekte accuvloeistof kan tot huidirritaties en verbrandingen leiden. e) Gebruik geen beschadigde of veranderde accu. Beschadigde of veranderde accu's kunnen tot onvoorspelbare reacties en tot brand, explosie en letselgevaar leiden. f) Stel accu of gereedschap niet bloot aan vuur of overmatige temperaturen. Blootstelling aan vuur of temperaturen boven 130 ° C kan een explosie veroorzaken. g) Volg alle aanwijzingen voor het laden en laad de accu of het gereedschap niet buiten het temperatuurbereik dat in de aanwijzingen is vermeld. Verkeer laden of laden buiten het toegestane temperatuurbereik kan de accu beschadigen en het brandgevaar verhogen.

a) Laat het elektrisch gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele reserveonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het elektrisch gereedschap behouden blijft. b) Onderhoud nooit beschadigde accu's. Al het onderhoud van accu's dient door de fabrikant of diens gemachtigde klantenservice te worden uitgevoerd.

3.7 Overige veiligheidsvoorschriften

– Deze handleiding is gericht tot personen met technische basiskennis en ervaring in de omgang met machines van het hier beschreven type. Wanneer u geen ervaring heeft met dergelijke machines, moet u een beroep doen op de hulp van ervaren personen. – De fabrikant wijst alle verantwoordelijkheid af voor schade die ontstaat door niet- inachtneming van deze handleiding. De informatie in deze handleiding wordt als volgt gekenmerkt: Gevaar! Verwondingsgevaar of gevaar voor het milieu. Gevaar voor elektrische schok! Waarschuwing voor lichamelijke let- sels door elektrische schok. Klemgevaar! Verwondingsgevaar door het klemra- ken van lichaamsdelen of kledings- stukken. Opgelet! Waarschuwing voor materiële scha- de. Aanwijzing: Aanvullende informatie. a) Verstekafkortzagen zijn bestemd voor het zagen van hout of houtachtige producten. Zij mogen niet voor het zagen van ijzer zoals staven, stangen, schroeven etc. worden gebruikt. Slijpstof leidt tot het blokkeren van bewegende delen zoals de onderste beschermkap. Vonken van het zagen verbranden de onderste beschermkap, de toevoerplaat en andere kunststof onderdelen. b) Fixeer het werkstuk indien mogelijk met klemmen. Als u het werkstuk met de hand vasthoudt, moet u uw hand altijd op een afstand van tenminste 100 mm van iedere kant van het zaagblad houden. Gebruik de zaag niet voor het zagen van stukken die te klein zijn om ze vast te zetten of met de hand vast te houden. Als uw hand zich te dicht bij het zaagblad bevindt, bestaat een verhoogd letselrisico door contact met het zaagblad. c) Het werkstuk moet onbeweeglijk zijn en of vastgeklemd of tegen de aanslag en de tafel worden gedrukt. Schuif het werkstuk niet in het zaagblad, en zaag nooit zonder het vast te zetten. Losse of bewegende werkstukken kunnen met hoge snelheid eruit worden geslingerd en tot letsel leiden. d) Alleen bij KGS...: Schuif de zaag door het werkstuk. Voorkom dat u de zaag door het werkstuk trekt. Voor een zaagsnede tilt u de zaagkop op en trekt u hem zonder te zagen over het werkstuk. Vervolgens schakelt u de motor aan, zwenkt u de zaagkop naar beneden en drukt u de zaag door het werkstuk. Als u de zaag door het werkstuk trekt, bestaat het gevaar dat het zaagblad langs het werkstuk omhoog klimt en de zaagbladeenheid met geweld in richting van de bediener wordt geslingerd. e) Beweeg nooit uw hand boven de beoogde zaaglijn, niet voor en ook niet achter het zaagblad. Het vasthouden van het werkstuk "met gekruiste handen", d.w.z. het vasthouden van het werkstuk rechts van het zaagblad met de linker hand of omgekeerd is zeer gevaarlijk. f) Pak bij een draaiend zaagblad nooit achter de aanslag. Onderschrijd nooit een veiligheidsafstand van 100 mm tussen hand en draaiend zaagblad (geldt aan beide zijden van het zaagblad, bijv. bij het verwijderen van houtafval). De nabijheid van het draaiende zaagblad tot uw hand is mogelijk niet herkenbaar en u kunt zwaar letsel oplopen. g) Controleer het werkstuk voor het zagen. Als het werkstuk gebogen of vervormd is, spant u het met de naar buiten gekromde kant richting de aanslag. Zorg er altijd voor, dat zich langs de zaaglijn geen spleet tussen werkstuk, aanslag en tafel bevindt. Gebogen en vervormde werkstukken kunnen zich draaien of verplaatsen en het vastklemmen van het draaiende zaagblad tijdens het zagen veroorzaken. Er mogen zich geen spijkers of vreemde voorwerpen in het werkstuk bevinden. h) Gebruik de zaag pas als er zich geen gereedschap, houtafval etc. meer op de tafel bevindt; alleen het werkstuk mag zich op de tafel bevinden. Klein afval, losse houtstukken of andere voorwerpen, die in contact komen met het draaiende blad, kunnen met hoge snelheid worden weggeslingerd.

i) Zaag nooit meerdere werkstukken tegelijk.

Meerdere gestapelde werkstukken kunnen niet goed worden gespannen of vastgehouden en kunnen tijdens het zagen het vastlopen van het blad veroorzaken. j) Zorg ervoor dat de verstekafkortzaag voor gebruik op een vlakke, stevige ondergrond staat. Een vlakke en stevige ondergrond vermindert het gevaar, dat de verstekafkortzaag instabiel wordt. k) Plan uw werkzaamheden. Let er iedere keer als u de hoek van het zaagblad of de verstekhoek veranderd op, dat de instelbare aanslag juist geplaatst is en het werkstuk ondersteund, zonder met het blad of de beschermkap in contact te komen. Zonder de machine in te schakelen en zonder werkstuk op de tafel dient een volledige zaagbeweging van zaagblad te worden gesimuleerd om ervoor te zorgen, dat er geen sprake is van beperkingen of het gevaar dat in de aanslag wordt gezaagd. l) Zorg er bij werkstukken, die breder of langer dan het tafelblad zijn voor, dat ze goed worden ondersteund, bijv. door een tafelverlenging of zaagbokken. Werkstukken die langer of breder dan de tafel van de verstekafkortzaag zijn, kunnen kantelen als ze niet goed worden ondersteund. Als een afgezaagd stuk hout of het werkstuk kantelt, kan het de onderste beschermkap optillen of ongecontroleerd door het draaiende blad worden weggeslingerd. m) Laat u niet door andere personen als vervanging voor een tafelverlenging of als extra ondersteuning helpen. Een instabiele ondersteuning van het werkstuk kan tot vastklemmen van het blad leiden. Ook kan het werkstuk tijdens het zagen verschuiven en u en uw hulp in het draaiende blad trekken. n) Het afgezaagde stuk mag niet tegen het draaiende zaagblad worden gedrukt. Als er weinig ruimte is, bijv. bij het gebruik van lange geleidingen, kan het afgezaagde stuk klem komen te zitten samen met het blad en met geweld worden weggeslingerd. o) Gebruik altijd een klem of een geschikte installatie om rond materiaal zoals stangen of buizen correct te ondersteunen. Stangen hebben de neiging tijdens het zagen weg te rollen waardoor het blad zich "vast bijt" en het werkstuk met uw hand in het blad kan worden getrokken. p) Laat het blad eerst zijn volle snelheid bereiken voordat u het werkstuk zaagt. Dit vermindert het risico dat het werkstuk wordt weggeslingerd. q) Als het werkstuk vast wordt geklemd of het blad blokkeert, dient u de verstekafkortzaag uit te schakelen. Wacht totdat alle bewegende delen tot stilstand zijn gekomen, trek de stekker uit en/of haal de accu eruit. Verwijder vervolgens het vastgelopen materiaal. Als u bij dergelijke blokkeringen verder zaagt, kunt u de controle verliezen of kan de verstekafkortzaag beschadigd raken. r) Laat na het zagen de schakelaar los, houd de zaagkop beneden en wacht totdat het zaagblad stil staat, voordat u het afgezaagde stuk verwijderd. Het is zeer gevaarlijk met de hand in de buurt van het draaiende blad te komen. s) Alleen bij KGS 254 M, KGS 305 M, KGS 18 LTX BL 216, KGS 18 LTX BL 254, KGS 18 LTX BL 305: Houd de handgreep goed vast als u een onvolledige zaagsnede uitvoert of als u de schakelaar loslaat, voordat de zaagkop zijn onderste positie heeft bereikt. Door de remwerking van de zaag kan de zaagkop met een schok naar beneden worden getrokken, wat risico tot lichamelijk letsel met zich meebrengt.

4.1 Overige veiligheidsvoorschriften

Houdt u zich aan de bijzondere veiligheidsvoorschriften in de betreffende hoofdstukken. Neem eventueel de wettelijke richtlijnen of ongevallenpreventievoorschriften in acht. Algemeen gevaar! Houd rekening met omgevingsomstandigheden. Gebruik geschikte oplegvlakken voor het zagen van lange werkstukken. Deze machine mag uitsluitend door personen die met dergelijke machines bekend zijn en zich de gevaren bij het werken steeds bewust zijn, in bedrijf gesteld en gebruikt worden. Personen beneden de 18 jaar mogen deze machine alleen bedienen in het kader van een beroepsopleiding en onder het voortdurend toezicht van een ervaren leraar. Let erop dat er zich geen onbevoegde personen, voornamelijk kinderen, in de gevarenzone begeven. Zorg ervoor dat geen andere personen de machine of het snoer kunnen aanraken. Vermijd het oververhitten van de zaagtanden. Vermijd bij het zagen van kunststoffen dat de kunststof smelt. Gevaar voor verwondingen en kneuzingen aan bewegende delen! Neem deze machine nooit in gebruik zonder gemonteerde veiligheidsvoorzieningen. Houd steeds voldoende afstand tot het zaagblad. Gebruik desnoods geschikte invoerhulpmiddelen. Houd tijdens het gebruik voldoende afstand van aangedreven onderdelen. Wacht tot het zaagblad stilstaat alvorens kleine werkstukdelen, houtresten enz. uit het werkbereik te verwijderen. Zaag alleen werkstukken die groot genoeg zijn, zodat ze bij het zagen veilig vastgeklemd kunnen worden. Gebruik een spaninrichting of een bankschroef om het werkstuk vast te zetten. Het kan hierdoor beter worden vastgehouden als met de hand.

4. Speciale veiligheidsinstructiesNEDERLANDSnl

Rem het uitlopende zaagblad niet af door er aan de zijkant tegenaan te drukken. Alvorens de machine in te stellen, te repareren of er onderhoud aan te plegen dient u de stekker uit het stopcontact te halen of de accu te verwijderen. Als u het apparaat niet gebruikt, dient u de stekker uit het stopcontact te halen of de accu te verwijderen. Gevaar voor snijwonden ook bij stilstaand snijgereedschap! Draag veiligheidshandschoenen als u snijgereedschap moet vervangen. Bewaar de zaagbladen zo, dat niemand zich eraan kan verwonden. Gevaar voor terugslag van de zaagkop (zaagblad blijft in het werkstuk steken en de zaagkop slaat plotseling omhoog)! Kies een voor het te snijden materiaal geschikt zaagblad. Houd de handgreep goed vast. Op het moment waarop het zaagblad insteekt in het werkstuk is het risico op terugslag bijzonder groot. Gebruik voor het zagen van dunne werkstukken of werkstukken met dunne wanden uitsluitend zaagbladen met fijne vertanding. Zorg ervoor dat de zaagbladen steeds scherp zijn. Botte zaagbladen moeten onmiddellijk vervangen worden. Er bestaat een verhoogd risico op terugslag als een botte zaagtand in het oppervlak van het werkstuk vast blijft zitten. Zet het werkstuk nooit op z’n smalle kant (tijdens het schaven). Controleer in geval van twijfel de werkstukken op vreemde voorwerpen (bijvoorbeeld nagels of schroeven). Zaag nooit verschillende stukken, ook geen bundels met verschillende stukken, tegelijk. Er is gevaar voor lichamelijk letsel als aparte stukken zonder steun door het zaagblad worden gegrepen. Alleen bij KGS...: Vermijd bij het maken van groeven zijdelingse druk op het zaagblad – gebruik een spaninrichting. Klemgevaar! Zorg ervoor dat tijdens het gebruik geen lichaamsdelen of kleding door roterende onderdelen gegrepen en meegetrokken kunnen worden (geen stropdassen, geen handschoenen, geen kleding met wijde mouwen dragen; bij lang haar moet absoluut een haarnet worden gedragen). Zaag nooit werkstukken waaraan touwen, snoeren, banden, kabels of draden hangen of die dergelijke materialen bevatten. Gevaar door onvoldoende persoonlijke beschermingsmiddelen! Draag oordoppen. Draag een veiligheidsbril. Draag een stofmasker. Draag aangepaste werkkledij. Draag slipbestendig schoeisel. Draag de handschoenen bij de omgang met zaagbladen en ruwe werkstukken. Draag de zaagbladen in een container. Gevaar door houtstof! Werk uitsluitend met aangesloten afzuiginstallatie. De afzuiginstallatie moet voldoen aan de in hoofdstuk 16. genoemde waarden. De stofbelasting verminderen: Deeltjes die tijdens het werken met deze machine ontstaan, kunnen stoffen bevatten die kanker, allergische reacties, aandoeningen aan de luchtwegen, aangeboren afwijkingen of andere voortplantingsproblemen veroorzaken. Enkele voorbeelden van dergelijke stoffen zijn: lood (in loodhoudende verf), additieven voor de behandeling van hout (chromaat, houtverduurzamingsmiddelen), enkele houtsoorten (zoals eiken- of beukenstof). Het risico is afhankelijk van het feit hoe lang de gebruiker of omstanders aan de stofbelasting worden blootgesteld. Deze stofdeeltjes mogen niet in het lichaam terechtkomen. Om de belasting met deze stoffen te verminderen: zorg voor een goede ventilatie van de werkplek en draag geschikte beschermingsmiddelen, zoals bijv. ademmaskers die in staat zijn om de microscopisch kleine stofdeeltjes uit de lucht te filteren. Neem de voor uw materiaal, personeel, toepassingsgeval en locatie geldende richtlijnen in acht (bijv. arbeidsveiligheidsbepalingen, afvalbehandeling). Verzamel de ontstane deeltjes op de plaats waar deze ontstaan; voorkom dat deze neerslaan in de omgeving. Gebruik de meegeleverde stofopvanginrichting en een geschikte stofafzuiging. Daardoor komen slechts weinig deeltjes ongecontroleerd in de omgeving terecht. Verminder de stofbelasting door: – de vrijkomende deeltjes en de afvoerluchtstroom van de machine niet op de gebruiker zelf of omstanders of op neergeslagen stof te richten, – een afzuiginstallatie en/of een luchtfilter te gebruiken, – de werkplek goed te ventileren en schoon te houden door te stofzuigen. Vegen of blazen wervelt het stof op. – Zuig of was de beschermende kleding. Niet uitblazen, uitslaan of uitborstelen. Gevaar door technische wijzigingen of het gebruik van onderdelen die niet door de fabrikant zijn goedgekeurd en vrijgegeven Monteer dit toestel zoals in de handleiding wordt aangegeven. Gebruik hiervoor uitsluitend door de fabrikant vrijgegeven onderdelen. Dit betreft in het bijzonder: – zaagbladen (bestelnummers zie hoofdstuk 12. Toebehoren). – Veiligheidsvoorzieningen. – Weergave van de zaaglijn Breng aan deze onderdelen geen wijzigingen aan. Let erop dat het op het zaagblad aangegeven max. toerental tenminste net zo hoog is als het toerental dat op de zaag wordt vermeld. Gevaar door gebreken aan het apparaat! Controleer het apparaat voor het inschakelen telkens op eventuele beschadigingen: voor elk gebruik moet de goede werking van de veiligheidsinrichtingen en van licht beschadigde onderdelen zorgvuldig gecontroleerd worden. Controleer of de scharnierende onderdelen correct functioneren en niet klemmen. Alle onderdelen dienen juist gemonteerd te zijn en te voldoen aan alle voorwaarden om een goede werking van het apparaat te garanderen. Gebruik geen beschadigde of vervormde zaagbladen. Gevaar door lawaai! Draag oordoppen. Gevaar door blokkerende werkstukken of werkstukdelen! Als er een blokkering optreedt:

1. apparaat uitschakelen,

2. stekker uit het stopcontact halen of de accu

4. Blokkering met geschikt gereedschap

4.2 Speciale veiligheidsinstructies

voor accumachines: Haal de accupack uit de machine voordat u het apparaat instelt, ombouwt, reinigt of er onderhoud aan pleegt. Accupacks tegen vocht beschermen! Accupacks niet aan vuur blootstellen! Geen defecte of vervormde accupacks gebruiken! Accupacks niet openen! Contacten van de accupacks niet aanraken of kortsluiten! Uit defecte Li-ion-accupacks kan een licht zure, brandbare vloeistof lekken! Wanneer accuvloeistof eruit lekt en met de huid in aanraking komt, onmiddellijk onder stromend water afspoelen. Wanneer er accuvloeistof in uw ogen terecht komt, was deze dan uit met schoon water en zoek onmiddellijk een arts op voor behandeling! Bij een defecte machine moet u het accupack uit de machine halen. Transport van Li-ion-accupacks: Op de verzending van Li-ion accupacks is het voorschrift voor het transport van gevaarlijke stoffen (UN 3480 en UN 3481) van toepassing. Voor het versturen van Li-ion accupacks moet u informatie inwinnen omtrent de actueel geldende voorschriften. Vraag eventueel ook informatie op bij uw transportbedrijf. Gecertificeerde verpakking is bij Metabo verkrijgbaar. Verstuur accupacks alleen als de behuizing onbeschadigd is en er geen vloeistof uit lekt. Voor het verzenden haalt u het accupack uit de machine. De contacten tegen kortsluiting beschermen (bijv. met tape isoleren).

4.3 Symbolen op het apparaat

(afhankelijk van het model) Gebruiksaanwijzing lezen. Niet in het zaagblad grijpen. Gevarenzone. Houd uw vingers, handen en armen zo goed mogelijk uit de buurt van dit gebied. Veiligheidsbril en gehoorbescherming dragen. Apparaat niet in vochtige of natte omgeving gebruiken. LET OP Niet in de brandende lamp staren.

4.4 Veiligheidsvoorzieningen

Pendel beschermkap (5) De pendel beschermkap verhindert ongewild contact met het zaagblad en biedt bescherming tegen rondvliegende spaanders. Veiligheidsvergrendeling (26) Alleen als de veiligheidsvergrendeling (rechts of links) geactiveerd wordt, kan de machine worden ingeschakeld. Werkstukaanslag (25) De werkstukaanslag verhindert, dat een werkstuk tijdens het zagen kan worden bewogen. De werkstukaanslag moet tijdens gebruik altijd gemonteerd zijn. Let erop, dat het extra profiel (33) juist ingesteld is en het werkstuk zo goed mogelijk ondersteunt, zonder met het blad of de beschermkap in contact te komen. Met vergrendelhendel (34) vergrendelen. Zonder de machine in te schakelen en zonder werkstuk op de tafel dient een volledige zaagbeweging van zaagblad te worden gesimuleerd om ervoor te zorgen, dat er geen sprake is van beperkingen of het gevaar dat in het extra profiel (33) wordt gezaagd.NEDERLANDS nl

Een verkeerd ingesteld extra profiel (33) kan, bij schuine zaagsnedes en bij dubbele versteksnedes in contact komen met het zaagblad en zodoende ernstig letsel veroorzaken. Het extra profiel (33) aan de werkstukaanslag moet voor schuine zaagsnedes na het losdraaien van de vergrendelhendel (34) worden verschoven. Alleen bij KGS...305...(zie afb. A): Deze machine heeft links en rechts een extra profiel (33). Voor speciale snedes kan het noodzakelijk zijn, een extra profiel (33) te verwijderen. Om te verwijderen zo schuiven dat de 2 driehoeken tegenover elkaar staan. In deze positie kan het extra profiel (33) naar boven eraf gehaald worden. Na het afronden van de snede het extra profiel (33) weer bevestigen, zodat hij niet verloren raakt. Zie pagina 2. De afbeeldingen gelden als voorbeeld voor alle apparaten. De uitvoering van uw apparaat kan daardoor afwijken van de afbeeldingen. 1 Sluiting van de spaanzak 2 Spaanzak 3 Zaagselafzuigstomp 4 Standbeugel 5 Pendel beschermkap 6 Lengte-aanslag 7 Tafel 8 Draaitafel 9 Tafel inlegprofiel 10 Vergrendelgreep voor draaitafel 11 Pal voor de vergrendelposities van de draaitafel * 12 Borgschroef voor trekbank * 13 Binnenzeskantsleutel / gereedschapsdepot voor binnenzeskantsleutel 14 Werkstukspaninrichting 15 Tafelverbreding 16 Vergrendelhendel van de tafelverbreding 17 Zaagbladvergrendeling 18 Zaaggreep 19 Weergave van de zaaglijn 20 Draaggreep / draaggrepen * 21 Haak voor kabelopwikkeling * 22 Vergrendelingshendel voor hoekverstelling 23 Vergrendelknop (voor het vergroten van de hoek met +/- 2 °) 24 Transportvergrendeling 25 Werkstukaanslag 26 Veiligheidsvergrendeling 27 Aan-/uit-schakelaar van de zaag 28 Schakelaar van weergave van de zaaglijn 29 Toets voor ontgrendeling van het accupack * 30 Toets voor de indicatie van de capaciteit * 31 Capaciteits- en signaalindicatie * 32 Accupack * *afhankelijk van model / uitvoering KS 216 M: Vergrendelhendel voor de instelling van de hoek (22) monteren (zie pagina 2, afb. rechtsboven)

1. Draaitafel (8) in 0°-positie plaatsen.

2. Draai de bevestigingsschroef van de

plaatsen en met de klok mee vastdraaien.

4. Vergrendelhendel (22) eraf halen en ongeveer

horizontaal uitgelijnd weer op de zeskantbout plaatsen en met de bevestigingsschroef vastdraaien. Indien nodig draaggreep (20) monteren (afhankelijk van het model) Draaggreep (20) zoals weergegeven vastschroeven. Indien nodig tafelverbreding (15) monteren (afhankelijk van het model)

1. Rechter en linker tafelverbreding uit de

transportverpakking halen.

2. De tafelverbreding met omhoog geklapte

lengte-aanslag (6) op de rechter kant monteren. Let op de juiste kant, omdat deze moeilijk kan worden verwijderd als de zijkanten door elkaar worden gehaald.

3. De knop (35) indrukken en de geleidingen van

de tafelverbredingen (15) helemaal in de opname schuiven. De knop (35) klikt vast en de tafelverbredingen zijn gemonteerd.

5. Ter ondersteuning van bijzonder lange

werkstukken kunnen de beide zijdelingse tafelverbredingen (15) worden verwijderd en aan elkaar worden bevestigd (zie afb. B), om deze vrij in het vertrek te kunnen plaatsen. Na gebruik weer aan het gereedschap bevestigen. Aanwijzing: Om de tafelverbreding te verwijderen (zie afb. B): Tot aan de aanslag eruit trekken zodat de knop (35) door de opening aan de achterzijde (bijv. met de binnenzeskantsleutel) ingedrukt kan worden. Tafelverbreding helemaal eruit trekken. Alleen bij KGS ... 305: de standbeugel zo nodig uittrekken

1. Draai de 2 inbusbouten waarmee de

standbeugel (4) aan de onderzijde is bevestigd, los.

2. De standbeugel (4) tot de aansluit uittrekken

en vastzetten door de 2 inbusbouten weer goed vast te draaien. Opgelet! Transporteer de zaag niet aan de standbeugel (4). Plaatsing Voor het veilige werken moet het apparaat op een stabiele ondergrond worden bevestigd. – Als ondergrond kan bijvoorbeeld een geschikt kapzaag-frame of een vast gemonteerd werkblad of werkbank worden gebruikt. – Het apparaat moet ook tijdens het bewerken van grotere werkstukken veilig staan. – Lange werkstukken dienen met geschikt toebehoor extra te worden ondersteund. Aanwijzing: Voor mobiel gebruik kan het apparaat op een triplex- of multiplex plaat (500 mm x 500 mm, tenminste een dikte van 19 mm) worden vastgeschroefd. Tijdens het gebruik moet de plaat met een bankschroef op een werkbank worden bevestigd.

1. Apparaat vastschroeven op de ondergrond.

2. Transportvergrendeling (24) losmaken:

zaagkop een beetje naar beneden drukken en vasthouden. Transportvergrendeling (24) eruit trekken.

3. Zaagkop langzaam naar boven zwenken.

1. Zaagkop naar beneden zwenken en

transportvergrendeling (24) indrukken.

2. Alleen bij KGS...: Trekbank met borgschroef

(12) in de voorste positie vergrendelen.

3. Draaitafel (8) in het optimale geval 45° naar

rechts zwenken. Opgelet! Transporteer de zaag niet aan de veiligheidsinrichtingen. Transporteer de zaag niet aan de standbeugel (4).

4. Apparaat aan de draaggreep of draaggrepen

(20) (afhankelijk van de uitvoering) optillen en dragen. Alternatieve mogelijkheid: Beide tafelverbredingen (15) helemaal erin schuiven en met de vergrendelhendel (16) vergrendelen. De machine aan beide tafelverbredingen (15) optillen en dragen.

7.1 Aan-/uit-schakelaar motor

drukken en ingedrukt houden.

2. Aan-/uit-schakelaar (27) drukken en ingedrukt

Motor uitschakelen: Aan-/uit-schakelaar (27) loslaten.

7.2 Weergave van de zaaglijn (19)

Bij het “Precision Cut Line System” (PCL) werpt een boven het zaagblad geplaatste LED een exacte schaduw van het zaagblad op het werkstuk. Een kalibratie is zodoende niet nodig.

1. PCL door op de schakelaar (28) te drukken

2. Laat het zaagblad tot enkele centimeters

boven het werkstuk zakken om een exacte zaaglijn te creëren.

3. Lijn het werkstuk uit met de weergave van de

zaaglijn. Bij apparaten met accu’s wordt het licht geactiveerd door eventjes op de aan-/uit- schakelaar (27) te drukken. Na een korte werkonderbreking gaat het licht uit (rustmodus) uit en wordt automatisch geactiveerd wanneer u weer verder werkt. Als het licht niet nodig is, kan het met de schakelaar (28) uitgeschakeld worden om de accu te sparen. Gevaar! De lichtstraal niet op ogen van personen of dieren richten.

Na het losmaken van de vergrendelingshendel (22) kan de zaag traploos tussen 0° en 45° naar links ten opzichte van de loodrechte positie worden ingesteld (38). Druk tijdens het instellen op de vergrendelknop (23) om ook een hoek van maximaal 47° naar links ten opzichte van de loodrechte positie c.q. tot 2° naar rechts ten opzichte van de loodrechte positie in te stellen. Alleen bij KGS...305... kan de zaag bovendien naar rechts verticaal ingesteld worden: Maak de vergrendelhendel (22) los EN trek de knop (39) naar voren. De zaag kan nu traploos tussen 0° en 45° naar rechts ten opzichte van de loodrechte positie worden ingesteld (38). Druk tijdens het verstellen de vergrendelknop (23), om ook een hoek tot 47° naar rechts ten opzichte van de loodrechte positie in te stellen. Gevaar! Om ervoor te zorgen dat de hoek tijdens het zagen niet kan veranderen, moet de vergrendelingshendel (22) van de kantelarm worden vastgedraaid. Alleen bij KGS...305..., KS 216 M: U kunt de positie van de vergrendelhendel aanpassen aan uw behoefte: Trek de vergrendelhendel eruit, verdraaien en in de gewenste positie indrukken en vast laten klikken.

Alleen bij KGS...: Voor versteksneden kan de draaitafel (8) na het losmaken van de vergrendelgreep (10) en het drukken van de pal (11) in de gewenste hoek worden gedraaid. Op deze manier wordt de zaaghoek ten opzichte van de aanleunrand van het werkstuk veranderd. Alleen bij KS...: Voor versteksneden kan de draaitafel na het losmaken van de vergrendelgreep (10) naar de gewenste hoek worden gedraaid. Op deze manier wordt de zaaghoek ten opzichte van de aanleunrand van het werkstuk veranderd. Gevaar! Om ervoor te zorgen dat de verstekhoek tijdens het zagen niet kan veranderen, moet de vergrendelgreep (10) van de draaitafel (ook in de rustposities!) worden vastgedraaid.

7.5 Alleen bij KGS...: trekbank

Met de trekbank kunnen ook werkstukken met grotere doorsnede worden gezaagd. De trekbank kan voor alle soorten zaagsnedes (rechte sneden, versteksnedes, schuine sneden en

6. Plaatsen en transport

dubbele versteksnedes en het zagen van groeven) worden gebruikt. Als de trekbank niet nodig is, kunt u de trekbank met de borgschroef (12) in de achterste positie worden vergrendeld.

7.6 Alleen bij KGS...:

zaagdieptebegrenzing De zaagdieptebegrenzing (48) maakt samen met de trekbank het maken van groeven mogelijk. De stelschroef verdraaien en met de contramoer fixeren. De zaagdieptebegrenzing kan worden uitgeschakeld als de aanslag (49) naar achteren wordt geschoven.

8.1 Spaanzak / afzuiginstallatie

aansluiten Gevaar! Het stof van enkele houtsoorten (bijv. van eik, beuk en es) kan bij het inademen kankerverwekkend zijn. – Werk alleen met een gemonteerde spaanzak of een geschikte afzuiginstallatie. – Gebruik bovendien een stofmasker omdat niet al het zaagstof opgevangen c.q. afgezuigd wordt. – Maak de spaanzak regelmatig leeg. Draag tijdens het legen een stofmasker. Als u het apparaat met de meegeleverde spaanzak in gebruik neemt: Steek de spaanzak (2) op de spaanafzuiging (3). Let erop dat de sluiting (1) van de spaanzak gesloten is. Als u het apparaat aan een spaanafzuiginstallatie aansluit: Gebruik voor het aansluiten aan de spaanafzuiging een geschikte adapter (zie hoofdstuk 12. "Toebehoren"). Let erop dat de spaanafzuiginstallatie voldoet aan de in hoofdstuk 16. "Technische gegevens" genoemde eisen. Lees ook de handleiding voor de bediening van de spaanafzuiginstallatie!

8.2 Werkstukspaninrichting monteren

De werkstukspaninrichting (14) kan in twee posities gemonteerd worden: – Voor brede werkstukken: werkstukspaninrichting in het achterste boorgat (36) van de tafel schuiven. – Voor smalle werkstukken: Werkstukspaninrichting in het voorste boorgat (37) van de tafel schuiven.

8.3 Speciaal voor elektrische machines

Gevaar! Elektrische spanning Het apparaat mag uitsluitend worden aangesloten op een stroombron die aan de hierna volgende voorwaarden voldoet (zie ook hoofdstuk 16. "Technische gegevens"): – netspanning en -frequentie moeten overeenstemmen met de waarden op het typeplaatje van de machine; – De stroomkring dient vakkundig beveiligd te worden met een differentieelschakelaar die aanslaat bij een lekstroom van 30 mA. – De stopcontacten moeten reglementair geïnstalleerd, geaard en goedgekeurd zijn. Het snoer moet zo gelegd worden dat de zaagwerkzaamheden niet bemoeilijkt worden, en dat het snoer niet beschadigd kan worden. Gebruik als verlengsnoer alleen snoeren met rubbermantel en voldoende diameter (3 × 1,5 mm

Gebruik verlengsnoeren voor gebruik buitenshuis. Gebruik buitenshuis alleen hiervoor toegelaten en overeenkomstig gekenmerkte verlengsnoeren.

Voorkom het per ongeluk starten. Controleer of de aan-/uit-schakelaar is uitgeschakeld wanneer de stekker in het stopcontact wordt gestoken.

8.4 Speciaal voor accumachines

Voorkom het per ongeluk starten. Verzeker u ervan dat de schakelaar bij het insteken van het accupack uitgeschakeld is. Accupack Het accupack (32) voor gebruik opladen. Laad het accupack bij vermogensverlies weer op. U vindt de instructies voor het opladen van het accupack in de gebruiksaanwijzing van de Metabo-lader. Accupacks hebben een capaciteits- en signaalindicatie (31) (afhankelijk van de uitvoering): - Druk op toets (30) en de laadtoestand wordt door de LED-verlichting aangegeven. - Wanneer een LED-lampje knippert, is het accupack bijna leeg en moet worden opgeladen. Accupack verwijderen, plaatsen Verwijderen: De knop voor de accupack- ontgrendeling (29) indrukken en het accupack (32) er naar voren uittrekken. Inbrengen: accupack (32) erop schuiven tot deze inklikt. Controleer voor de werkzaamheden of de veiligheidsvoorzieningen feilloos functioneren. Let op een juiste werkhouding tijdens het zagen: – neem plaats aan de bedienkant; – tegenover het zaagblad; – naast het opstuivende zaagsel. Gevaar! Fixeer het werkstuk altijd met de werkstukspaninrichting (14). Gevaar voor beknelling! Pak tijdens het kantelen of zwenken van de zaagkop niet in het scharnierbereik of onder het apparaat! Houd tijdens het kantelen de zaagkop vast. Gebruik tijdens de werkzaamheden: – Werkstuksteunen – bij lange werkstukken, die na het afzagen van de tafel zouden vallen; – Spaanzak of spaanafzuiginstallatie. Zaag alleen werkstukken die groot genoeg zijn, zodat ze bij het zagen veilig vastgeklemd kunnen worden. Druk het werkstuk tijdens het zagen steeds op de tafel en plaats het nooit op zijn kant. Probeer het zaagblad ook niet af te remmen door middel van zijdelingse druk. Er bestaat een risico op ongevallen als het zaagblad geblokkeerd wordt.

9.1 Rechte zaagsnedes

Uitgangspositie: – Transportvergrendeling (24) eruit getrokken. – Zaagkop naar boven gezwenkt. – Alleen bij KGS...: zaagdieptebegrenzing (49) uitgeschakeld. – Draaitafel staat in 0°-positie, vergrendelgreep (10) voor draaitafel is vastgetrokken. – Hoek van de kantelarm tot de verticale positie bedraagt 0°, vergrendelingshendel (22) voor het instellen van de hoek is vastgetrokken. – Alleen bij KGS...: trekbank helemaal achter. – Alleen bij KGS...: borgschroef (12) van de trekbank is los. – Werkstukaanslag (25) instellen: Vergrendelhendel (34) losmaken. Het extra profiel (33) (KGS...305...: de extra profielen) zo verschuiven, dat het werkstuk zo goed mogelijk wordt ondersteund, zonder in contact te komen met het blad of de beschermkap. Met vergrendelhendel (34) fixeren. Werkstuk zagen:

1. Werkstuk tegen de aanslag drukken en met de

werkstukspaninrichting (14) vastklemmen.

2. Alleen bij KGS...: Bij bredere werkstukken:

Zaagkop naar voren (naar de bediener) trekken (trekbank).

3. Veiligheidsvergrendeling (26) activeren en

aan-/ uit-schakelaar (27) drukken en ingedrukt houden.

4. Zaagkop aan de handgreep langzaam

helemaal naar beneden laten zakken en indien nodig naar achteren (weg van de bediener) schuiven. Tijdens het zagen de zaagkop slechts zo stevig op het werkstuk drukken, dat het motortoerental niet te sterk daalt.

5. Zaag het werkstuk in een beweging door.

6. Aan-/ uit-schakelaar (27) loslaten en zaagkop

langzaam in de bovenste uitgangspositie terug laten zwenken.

Uitgangspositie: – Transportvergrendeling (24) eruit getrokken. – Zaagkop naar boven gezwenkt. – Alleen bij KGS...: zaagdieptebegrenzing (49) uitgeschakeld. – Hoek van de kantelarm ten opzichte van de verticale positie bedraagt 0°, vergrendelhendel (22) voor het instellen van de hoek is vastgetrokken. – Alleen bij KGS...: trekbank helemaal achter. – Alleen bij KGS...: borgschroef (12) van de trekbank is los. – Werkstukaanslag (25) instellen: Vergrendelhendel (34) losmaken. Het extra profiel (33) (KGS...305...: de extra profielen) helemaal in de richting van het zaagblad schuiven zodat het werkstuk zo goed mogelijk ondersteund wordt. Met vergrendelhendel (34) fixeren. Werkstuk zagen:

1. Vergrendelgreep (10) van de draaitafel

losdraaien en bij KGS...: de pal (11) losmaken.

2. Gewenste hoek instellen.

3. Vergrendelgreep (10) van de draaitafel

4. Werkstuk zagen zoals beschreven bij "Rechte

Uitgangspositie: – Transportvergrendeling (24) eruit getrokken. – Zaagkop naar boven gezwenkt. – Alleen bij KGS...: zaagdieptebegrenzing (49) uitgeschakeld. – Draaitafel staat in 0°-positie, vergrendelgreep (10) voor draaitafel is vastgetrokken. – Alleen bij KGS...: borgschroef (12) van de trekbank is los. – Alleen bij KGS...: trekbank helemaal achter. – Werkstukaanslag (25) instellen: Vergrendelhendel (34) losmaken. Het extra profiel (33) (KGS...305...: de extra profielen) zo verschuiven, dat het werkstuk zo goed mogelijk wordt ondersteund, zonder in contact te komen met het blad of de beschermkap. Met vergrendelhendel (34) fixeren. Alleen bij KGS...305...: Voor bepaalde hoekinstellingen kan het noodzakelijk zijn, een van de extra profielen (33) te verwijderen. Om te verwijderen zo schuiven dat de 2 driehoeken tegenover elkaar staan. In deze positie kan het extra profiel (33) naar boven eraf gehaald worden. Na het afronden van de zaagsnede het extra profiel (33) weer bevestigen, zodat hij niet verloren raakt. Werkstuk zagen:

1. Vergrendelhendel (22) voor het instellen van

de hoek aan de achterkant van de zaag los maken.

2. Kantelarm langzaam in de gewenste positie

kantelen. Details zie hoofdstuk 7.3.

3. Vergrendelhendel (22) voor het instellen van

de hoek vasttrekken.

4. Werkstuk zagen, zoals beschreven bij "Rechte

9.4 Dubbele versteksnedes

Aanwijzing: De dubbele versteksnede is een combinatie uit een versteksnede en een schuine snede. Dat betekent, het werkstuk wordt schuin in richting van de achterste aanleunrand en schuin naar de bovenkant gezaagd. Gevaar! Bij de dubbele versteksnede is het zaagblad vanwege de vergrootte hoek makkelijker toegankelijk – hierdoor bestaat een verhoogd letselrisico. Houd steeds voldoende afstand tot het zaagblad! Uitgangspositie: – Transportvergrendeling (24) eruit getrokken. – Zaagkop naar boven gezwenkt. – Alleen bij KGS...: zaagdieptebegrenzing (49) uitgeschakeld. – Draaitafel in gewenste positie vergrendeld. – Kantelarm in gewenste hoek ten opzichte van het werkstukoppervlak gekanteld en vergrendeld. Details zie hoofdstuk 7.3. – Alleen bij KGS...: borgschroef (12) van de trekbank is los. – Alleen bij KGS...: trekbank helemaal achter. – Werkstukaanslag (25) instellen: Vergrendelhendel (34) losmaken. Het extra profiel (33) (KGS...305...: de extra profielen) zo verschuiven, dat het werkstuk zo goed mogelijk wordt ondersteund, zonder in contact te komen met het blad of de beschermkap. Met vergrendelhendel (34) fixeren. Alleen bij KGS...305...: Voor bepaalde hoekinstellingen kan het noodzakelijk zijn, een van de extra profielen (33) te verwijderen. Om te verwijderen zo schuiven dat de 2 driehoeken tegenover elkaar staan. In deze positie kan het extra profiel (33) naar boven eraf gehaald worden. Na het afronden van de zaagsnede het extra profiel (33) weer bevestigen, zodat hij niet verloren raakt. Werkstuk zagen: Werkstuk zagen, zoals beschreven bij "Rechte zaagsnedes".

9.5 Alleen bij KGS...: groeven zagen

Aanwijzing: De zaagdieptebegrenzing maakt samen met de trekbank het maken van groeven mogelijk. Hierbij wordt geen deelsnede gemaakt, maar wordt het werkstuk slechts tot op een bepaalde diepte ingesneden. Gevaar op terugslag! Bij het maken van groeven is het bijzonder belangrijk, dat er geen zijdelingse druk op het zaagblad wordt uitgeoefend. De zaagkop kan anders plotseling omhoog slaan! Gebruik voor het maken van groeven een spaninrichting. Vermijd een zijdelingse druk op de zaagkop. Uitgangspositie: – Transportvergrendeling (24) eruit getrokken. – Zaagkop naar boven gezwenkt. – Kantelarm in gewenste hoek ten opzichte van het werkstukoppervlak gekanteld en vergrendeld. Details zie hoofdstuk 7.3. – Draaitafel in gewenste positie vergrendeld. – Borgschroef (12) van de trekbank is los. – Trekbank helemaal naar achteren. Werkstuk zagen:

1. Zaagdieptebegrenzing (48) instellen op de

gewenste zaagdiepte en met de contramoer fixeren. Aanslag van de zaagdieptebegrenzing (49) naar voren schuiven.

2. Veiligheidsvergrendeling (26) losmaken en

zaagkop naar beneden zwenken om de ingestelde zaagdiepte te controleren:

3. Proefsnede maken.

4. Indien nodig stap 1 en 3 herhalen totdat de

gewenste zaagdiepte is ingesteld.

5. Werkstuk zagen, zoals beschreven bij "Rechte

zaagsnedes". Gevaar! Voor alle onderhouds- en reinigingswerkzaamheden dient u de stekker uit het stopcontact te trekken of het accupack (32) verwijderen. – Service en/of onderhoudswerkzaamheden die niet in dit hoofdstuk beschreven staan mogen uitsluitend door vaklui uitgevoerd worden. – Beschadigde onderdelen, in het bijzonder veiligheidsvoorzieningen, mogen alleen door originele onderdelen worden vervangen. Onderdelen die niet gekeurd en vrijgegeven zijn door de fabrikant kunnen onvoorzienbare beschadigingen veroorzaken. – Nadat u klaar bent met de service en/ of onderhoudsbeurt, moet de goede werking van alle veiligheidsvoorzieningen als eerste gecontroleerd worden.

10.1 Zaagblad vervangen

Gevaar voor brandwonden! Onmiddellijk na het zagen kan het zaagblad erg heet zijn. Laat een heet zaagblad eerst voldoende afkoelen. Reinig een heet zaagblad niet met brandbare vloeistoffen. Gevaar voor snijwonden bestaat ook als het zaagblad stil staat! Tijdens het losdraaien en vastdraaien van de stelschroef (40) moet de pendel beschermkap (5) over het zaagblad gezwenkt zijn. Bij het vervangen van een zaagblad moet u veiligheidshandschoenen dragen.

1. Stekker uit het stopcontact trekken of het

accupack (32) verwijderen.

(17) indrukken en hierbij het zaagblad met de andere hand draaien, totdat de vergrendelknop vastklikt. Vergrendelknop ingedrukt houden.

4. Stelschroef met schijf (40) op de zaagas met

een binnenzeskantsleutel (13) met de klok mee eraf schroeven (linkse schroefdraad!).

5. Pendel beschermkap (5) naar boven schuiven

6. Buitenflens (41) en zaagblad (42) voorzichtig

van de zaagas nemen en pendel beschermkap weer sluiten. Gevaar! Gebruik geen schoonmaakmiddelen (bijvoorbeeld om harsresten te verwijderen) die de lichtmetalen delen zouden kunnen beschadigen. De stabiliteit van de zaag zou erdoor kunnen worden beperkt.

7. Spanvlak reinigen:

– zaagas (45), – zaagblad (42), – buitenflens (41), – binnenflens (44). Gevaar! Binnenflens correct opleggen! De zaag kan anders blokkeren of het zaagblad kan losraken! De binnenflens zit goed, als de ringgroef naar het zaagblad en de vlakke kant naar de motor wijst.

8. Binnenflens (44) monteren.

9. Pendel beschermkap (5) naar boven schuiven

en vasthouden. 10.Nieuw zaagblad plaatsen – let op de draairichting: Van de linker (geopende) kant gezien, moet de pijl op het zaagblad overeenkomen met de pijlrichting (43) op de zaagbladafdekking! Gevaar! Gebruik alleen zaagbladen die voldoen aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken. Gebruik alleen geschikte zaagbladen die overeenkomen met het maximale toerental (zie "Technische gegevens") – bij ongeschikte of beschadigde zaagbladen kunnen onder invloed van de middelpuntvliedende kracht delen weggeslingerd worden. Zaagbladen die zijn ontworpen voor het zagen van hout of dergelijke materialen, moeten voldoen aan EN 847-1. Niet gebruiken: – zaagbladen van hooggelegeerd sneldraaistaal (HSS); – beschadigde zaagbladen; – slijpschijven. Gevaar! – Het zaagblad moet gemonteerd worden met originele onderdelen. – Gebruik nooit losse spanringen. Het zaagblad zou vanzelf los kunnen raken. – De zaagbladen moeten uitgebalanceerd zijn. Ze mogen niet trillen, anders kunnen ze tijdens het werken vanzelf los raken. 11.Pendel beschermkap (5) weer sluiten. 12.Buitenflens (41) erop schuiven – de vlakke kant moet naar de motor wijzen! 13.Stelschroef met schijf (40) linksom erop schroeven (linkse schroefdraad!) en met de hand vastdraaien. 14.Zaagblad vergrendelen: De vergrendelknop (17) indrukken en hierbij het zaagblad met de andere hand draaien, totdat de vergrendelknop vastklikt. Vergrendelknop ingedrukt houden. Gevaar! – Zeskantsleutel niet verlengen. – Sla niet op de zeskantsleutel om de stelschroef vast te draaien. 15.Stelschroef (40) met de zeskantsleutel (13) stevig vastdraaien. 16.Functionaliteit controleren. Hiervoor de zaagkop naar boven zwenken: – de pendel beschermkap moet het zaagblad bij het naar beneden zwenken vrijgeven, zonder andere onderdelen aan te raken. – Bij het omhoog klappen van de zaag in de uitgangspositie moet de pendel beschermkap het zaagblad automatisch afdekken. – Zaagblad met de hand draaien. Het zaagblad moet in iedere mogelijke positie kunnen draaien, zonder andere onderdelen aan te raken.

10.2 Tafel inlegprofiel vervangen

Gevaar! Als het tafel inlegprofiel (9) beschadigd is, bestaat het risico dat kleine voorwerpen tussen het tafel inlegprofiel en het zaagblad vastklemmen en het zaagblad blokkeren. Beschadigde tafel inlegprofielen moeten onmiddellijk vervangen worden!

1. Schroeven van het tafel inlegprofiel

losdraaien. Indien nodig de draaitafel draaien en zaagkop kantelen, om de schroeven te kunnen bereiken.

2. Tafel inlegprofiel verwijderen.

3. Nieuw tafelinlegprofiel plaatsen.

4. Schroeven van het tafelinlegprofiel

10.3 Werkstukaanslag instellen

1. Binnenzeskantschroeven (46) losdraaien.

2. Werkstukaanslag (25) zo instellen, dat hij

precies haaks op het zaagblad staat als de draaitafel in de 0°-positie vastklikt.

De stelschroeven (47) voor het instellen van de hoek bevinden zich links en rechts op de machine. Bij KGS 305 ook in het bovenste bereik (0°) (zie afb. J): KGS/KS...: linker schroef = 0°, rechter schroef = 45° KGS 305 M: linker schroef = 45° naar links, bovenste schroef = 0°, rechter schroef = 45° naar rechts Draai de zeskant-borgmoer los, stel de zeskant- instelschroef een beetje bij en vervolgens met de zeskant-borgmoer weer fixeren. Hoek controleren met een winkelhaak. Indien nodig het proces herhalen.

10.5 Klemhendel opnieuw instellen

Alleen indien nodig: Als met de hendels (16) en (34) onvoldoende klemkracht kan worden bereikt, kunnen de hendels worden aangepast. Draai de torx-schroef in de hendel los, verwijder de hendel en draai deze een beetje en plaats deze weer op de zeskantbout. Met torx-schroef weer vastdraaien.

10.6 Apparaat reinigen

Zaagsel en stof met een borstel of stofzuiger verwijderen van/uit: – instelinstallaties; – bedieningselementen; – koelopening van de motor; – ruimte onder het tafel inlegprofiel; – Weergave van de zaaglijn (zaagblad verwijderen, met een doek of zachte kwast reinigen.) – Beschermkap-systeem

10.7 Apparaat bewaren

Gevaar! Sla het apparaat zo op dat het niet door onbevoegden in werking kan worden gesteld. Zorg ervoor dat zich niemand aan het staande apparaat kan verwonden. Opgelet! De machine mag niet in openlucht of in een vochtige ruimte opgeborgen worden.

Voor iedere ingebruikname Verwijder zaagsel met stofzuiger of penseel. Controle van netsnoer en netstekker of accupack op beschadigingen; indien nodig laat u de defecte onderdelen door een elektromonteur vervangen. Alle bewegende onderdelen controleren, of zij over het gehele bewegingsbereik vrij kunnen bewegen. Regelmatig, afhankelijk van de werkomstandigheden Controleer alle schroefverbindingen en draai ze indien nodig vast. Reset functie van de zaagkop controleren (zaagkop moet door veerkracht in de bovenste uitgangspositie terugkeren), indien nodig de veer laten vervangen. Geleidingselementen smeren. – Gebruik bij lange werkstukken links en rechts van de zaag geschikte ondersteuningen. – Bij schuine snedes dient u het werkstuk rechts van het zaagblad vast te houden. – Tijdens het zagen van kleine stukken de extra aanslag gebruiken (als extra aanslag kan bijv. een passende houten plaat worden gebruikt, dat wordt vastgeschroefd aan de aanslag van het apparaat). – Tijdens het zagen van ronde (vervormde) planken (50) de naar buiten vervormde kant tegen de werkstukaanslag plaatsen. – Werkstukken niet rechtop zagen, maar plat op de draaitafel leggen. Gebruik uitsluitend originele Metabo of CAS (Cordless Alliance System) accupacks en toebehoor. Gebruik alleen toebehoor dat voldoet aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken. A Onderhouds- en verzorgingsspray voor het verwijderen van harsresten en voor het conserveren van metalen oppervlakken.

B Zuigadapter Multi voor het aansluiten van zuigslangen met 44, 58 of 100 mm aansluitstuk

C Metabo alleszuiger (zie catalogus) D Onderstellen: Universeel machine-onderstel UMS 631317000 Mobiel onderstel KSU 251 Mobile 629007000 Onderstel KSU 251 629005000 Onderstel KSU 401 629006000 E Rolonderstel: RS 420 0910053353 F Oplaadapparaten: ASC 145, etc. G Accupacks met verschillende capaciteiten. Koop alleen accupacks met een spanning die overeenkomt met uw elektrische gereedschap. Bestelnr.: 625369000 (8,0 Ah, LiHD) Bestelnr.: 625368000 (5,5 Ah, LiHD) etc. Zaagbladen voor KS 216 M / KGS 216 M: H Zaagblad Power Cut Wood - professional

216 × 2,4 / 1,8 × 30 24 WZ 5° neig voor langs-en dwarsrichting in massief hout I Zaagblad Precision Cut Classic

216 × 2,4 / 1,8 × 30 40 WZ 5° neig voor langs- en dwarsrichting in massief hout en spaanplaat J Zaagblad Multi Cut Classic 628066000 216 × 2,4 / 1,8 × 30 60 FZ/TZ 5° neig voor langs-en dwarsrichting in gecoat materiaal, laminaat, kunststof en aluminium profielen Zaagbladen voor KGS 254 M: K Zaagblad Precision Cut Classic 628061000 254 x 30 x 2,4/1,8 48 WZ 5° neig voor langs- en dwarsrichting in massief hout en spaanplaat L Zaagblad Multi Cut - professional 628223000 254 x 30 x 2,4/1,6 80 FZ/TZ 5° neig voor langs-en dwarsrichting in gecoat materiaal, laminaat, kunststof en aluminium profielen Zaagbladen voor KGS 305 M: M Zaagblad Precision Cut Classic 628064000 305 x 30 x 2,4/1,8 56 WZ 5° neig voor langs- en dwarsrichting in massief hout en spaanplaat N Zaaglbad Multi Cut 628091000 305 x 30 x 2,8/2,0 96 FZ/TZ 5° neig, voor langs-en dwarsrichting in gecoat materiaal, laminaat, kunststof en aluminium profielen Zaagbladen voor KGS 18 LTX BL 216: O Zaagblad “cordless cut wood - classic”

216 × 1,8 / 1,2 × 30 40 WZ 5° voor langs- en dwarsrichting in massief hout en spaanplaat Zaagbladen voor KGS 18 LTX BL 254: P Zaagblad “cordless cut wood - classic”

254x2,2/1,6x30 mm 48 WZ voor langs- en dwarsrichting in massief hout en spaanplaat Zaagbladen voor KGS 18 LTX BL 305: Q Zaagblad “cordless cut wood - classic”

305x2,2/1,6x30 mm 56 WZ voor langs- en dwarsrichting in massief hout en spaanplaat Compleet toebehorenprogramma, zie www.metabo.com of de catalogus. Gevaar! Reparaties aan elektrisch gereedschap mogen alleen uitgevoerd worden door elektrotechnici! Een defecte stroomkabel mag alleen worden vervangen door een speciale, originele beschermde stroomkabel van Metabo. Dit is verkrijgbaar via de Metabo Service. Neem voor elektrisch gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com. Lijsten met reserveonderdelen kunt u via www.metabo.com downloaden. Neem de nationale voorschriften in acht voor een milieuvriendelijke verwijdering en recycling van afgedankte gereedschappen, verpakkingen en toebehoren. Verpakkingsmateriaal moet overeenkomstig hun codering volgens de gemeentelijke richtlijnen worden afgevoerd. Meer informatie vindt u op www.metabo.com onder Service Uitsluitend voor EU-landen: geef uw elektrisch gereedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2012/19/EG inzake gebruikte elektrische en elektronische machines en de vertaling hiervan in de nationale wetgeving moet afgedankt elektrisch gereedschap gescheiden te worden ingezameld en op milieuvriendelijke wijze te worden afgevoerd. Hierna worden problemen en storingen beschreven, die u zelf mag verhelpen. Als de hier beschreven maatregelen niet verder helpen, kunt u een kijkje nemen in hoofdstuk 13. "Reparatie". Gevaar! In combinatie met problemen en storingen gebeuren bijzonder vaak ongelukken. Neem daarom het volgende in acht: Trek voor iedere keer dat u een storing verhelpt de stekker uit het stopcontact of verwijder het accupack (32). Nadat de storing verholpen is, moet u eerst de goede werking van alle veiligheidsvoorzieningen controleren. Geen kapfunctie Transportvergrendeling vergrendeld: transportvergrendeling eruit trekken. Zaagvermogen is te laag Het zaagblad is bot (het zaagblad vertoont eventueel brandvlekken aan de zijkant); Zaagblad is niet geschikt voor het materiaal (zie hoofdstuk 12."Toebehoren"); Zaagblad vervormd: zaagblad vervangen (zie hoofdstuk 10. "Onderhoud"). Zaagblad vibreert krachtig/zaagblad loopt niet gelijkmatig Zaagblad vervormd: zaagblad vervangen (zie hoofdstuk 10. "Onderhoud"). Zaagblad is niet correct gemonteerd: zaagblad correct monteren (zie hoofdstuk 10. "Onderhoud"). Indien nodig de positie van het zaagblad ten opzichte van de binnenflens een beetje verdraaien. Draaitafel loopt stroef Zaagspanen onder de draaitafel: zaagspanen verwijderen. Weergave van de zaaglijn brandt slechts zwakjes Bij gebruik van hout dat rijk is aan hars kan de LED verontreinigd worden.

Reinig de lens in dit geval met wasbenzine. Toelichting op de gegevens van pagina 4. Wijzigingen in het kader van technische verbeteringen voorbehouden. U =netspanning / spanning van het accupack I =nominale stroom F =min. beveiliging

=nominaal vermogen IP =beschermingsgraad

=toerental bij onbelast draaien

=max. zaagsnelheid D =zaagbladdiameter (buiten) d = zaagbladboring (binnen) b = max. tandbreedte van het zaagblad A =afmetingen (lxbxh) m =gewicht Eisen voor een spaanafzuiginstallatie:

=aansluitdiameter van de afzuigkoker

=minimum luchtdebiet

=minimum onderdruk aan de afzuigkoker

=minimum luchtsnelheid aan de afzuigkoker Maximale doorsnede van het werkstuk zie tabel op pagina 4. Meetgegevens vastgesteld volgens de norm EN

Toegestane omgevingstemperatuur tijdens het gebruik: -20 °C tot 50 °C (beperkt vermogen bij temperaturen beneden 0 °C). Toegestane omgevingstemperatuur tijdens de opslag: 0 °C tot 30 °C Toegestane omgevingstemperatuur tijdens het laden: 0°C tot 40°C. ~ wisselstroom gelijkstroom Machine van beveiligingsklasse II De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de betreffende geldige norm). Emissiewaarden Deze waarden maken een beoordeling van de emissie van het elektrische gereedschap en een vergelijking van de verschillende elektrische gereedschappen mogelijk. Afhankelijk van het gebruik, de toestand van het elektrische gereedschap of het inzetgereedschap kan de daadwerkelijke belasting hoger of lager uitvallen. Neem voor de beoordeling werkpauzes en fasen met een lagere belasting in aanmerking. Bepaal op basis van de overeenkomstig aangepaste geschatte waarden maatregelen ter bescherming van de gebruiker, bijv. organisatorische maatregelen. Typische A-gekwalificeerd geluidsniveau (volgens EN 62841):
