КОЛДОНУУЧУ КОЛДОНМОСУ KGS 254 M METABO

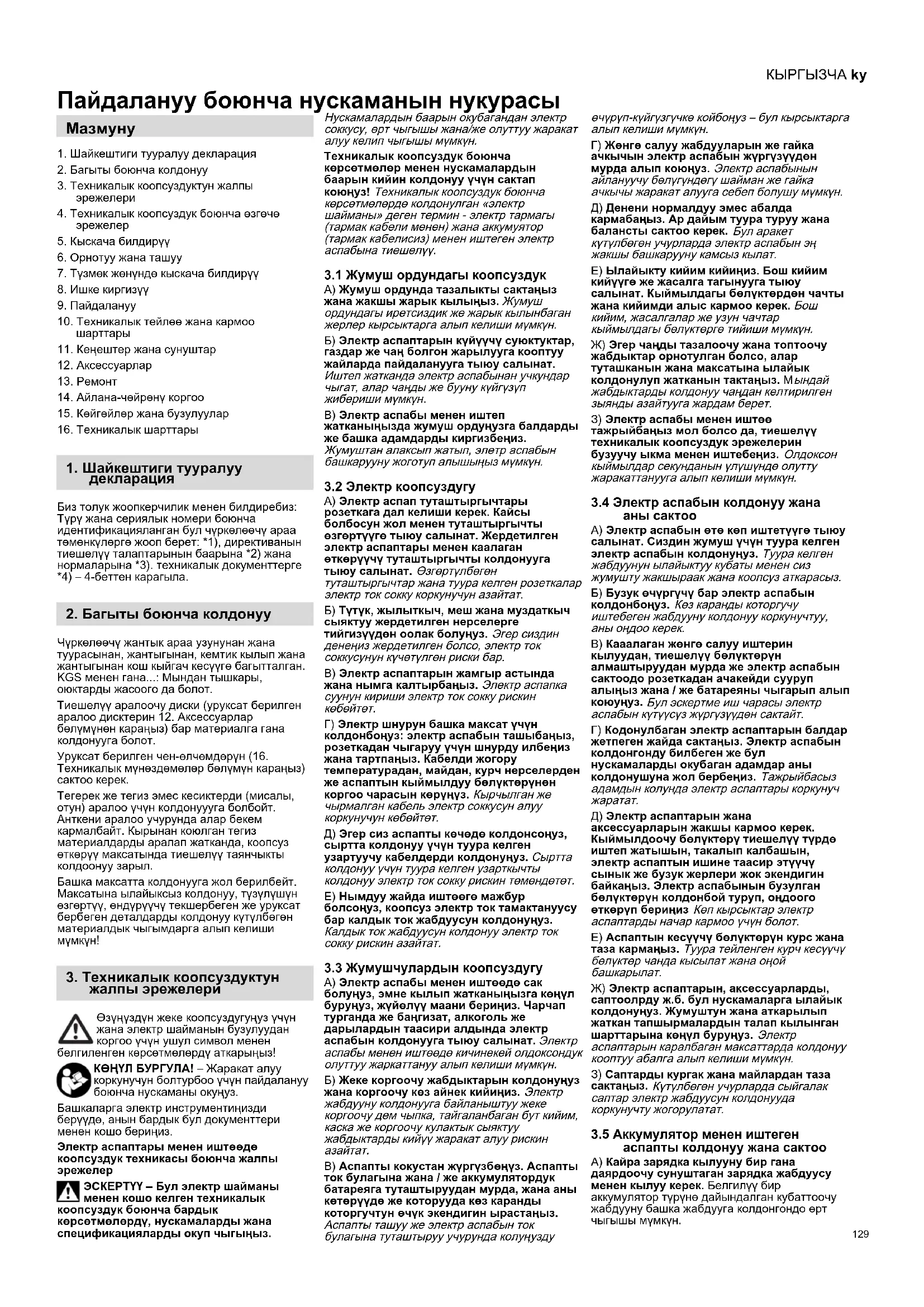

Пайдалануу боюнча нускаманын нукурасы 1. Шайкештиги тууралуу декларация2. Багыты боюнча колдонуу3. Техникалык коопсуздуктун жалпыэрежелери4. Техникалык коопсуздук боюнча өзгөчөэрежелер5. Кыскача билдирүү6. Орнотуу жана ташуу7. Түзмөк жөнүндө кыскача билдирүү8. Ишке киргизүү9. Пайдалануу10. Техникалык тейлөө жана кармоошарттары11. Кеңештер жана сунуштар12. Аксессуарлар13. Ремонт14. Айлана-чөйрөнү коргоо15. Көйгөйлөр жана бузулуулар16. Техникалык шарттарыБиз толук жоопкерчилик менен билдиребиз: Түрү жана сериялык номери боюнча идентификацияланган бул чүркөлөөчү араа төмөнкүлөргө жооп берет: *1), директиванын тиешелүү талаптарынын баарына *2) жана нормаларына *3). техникалык документтерге *4) – 4-беттен карагыла.Чүркөлөөчү жантык араа узунунан жана туурасынан, жантыгынан, кемтик кылып жана жантыгынан кош кыйгач кесүүгө багытталган. KGS менен гана...: Мындан тышкары, оюктарды жасоого да болот.Тиешелүү аралоочу диски (уруксат берилген аралоо дисктерин 12. Аксессуарлар бөлүмүнөн караңыз) бар материалга гана колдонууга болот. Уруксат берилген чен-өлчөмдөрүн (16. Техникалык мүнөздөмөлөр бөлүмүн караңыз) сактоо керек. Тегерек же тегиз эмес кесиктерди (мисалы, отун) аралоо үчүн колдонуууга болбойт. Анткени аралоо учурунда алар бекем кармалбайт. Кырынан коюлган тегиз материалдарды аралап жатканда, коопсуз өткөрүү максатында тиешелүү таянчыкты колдоонуу зарыл. Башка максатта колдонууга жол берилбейт. Максатына ылайыксыз колдонуу, түзүлүшүн өзгөртүү, өндүрүүчү текшербеген же уруксат бербеген деталдарды колдонуу күтүлбөгөн материалдык чыгымдарга алып келиши мүмкүн! Өзүңүздүн жеке коопсуздугуңуз үчүн жана электр шайманын бузулуудан коргоо үчүн ушул символ менен белгиленген көрсөтмөлөрдү аткарыңыз!КӨҢҮЛ БУРГУЛА! – Жаракат алуу коркунучун болтурбоо үчүн пайдалануу боюнча нускаманы окуңуз.Башкаларга электр инструментиңизди берүүдө, анын бардык бул документтери менен кошо бериңиз.Электр аспаптары менен иштөөдө коопсуздук техникасы боюнча жалпы эрежелерЭСКЕРТҮҮ – Бул электр шайманы менен кошо келген техникалык коопсуздук боюнча бардык көрсөтмөлөрдү, нускамаларды жана спецификацияларды окуп чыгыңыз. Нускамалардын баарын окубагандан электр соккусу, өрт чыгышы жана/же олуттуу жаракат алуу келип чыгышы мүмкүн. Техникалык коопсуздук боюнча көрсөтмөлөр менен нускамалардын баарын кийин колдонуу үчүн сактап коюңуз! Техникалык коопсуздук боюнча көрсөтмөлөрдө колдонулган «электр шайманы» деген термин - электр тармагы (тармак кабели менен) жана аккумуятор (тармак кабелисиз) менен иштеген электр аспабына тиешелүү.

3.1 Жумуш ордундагы коопсуздук

А) Жумуш ордунда тазалыкты сактаңыз жана жакшы жарык кылыңыз.

ордундагы иретсиздик же жарык кылынбаган жерлер кырсыктарга алып келиши мүмкүн. Б) Электр аспаптарын күйүүчү суюктуктар, газдар же чаң болгон жарылууга кооптуу жайларда пайдаланууга тыюу салынат. Иштеп жатканда электр аспабынан учкундар чыгат, алар чаңды же бууну күйгүзүп жибериши мүмкүн

В) Электр аспабы менен иштеп жатканыңызда жумуш ордуңузга балдарды же башка адамдарды киргизбеңиз. Жумуштан алаксып жатып, элетр аспабын башкарууну жоготуп алышыңыз мүмкүн.

3.2 Электр коопсуздугу

А) Электр аспап туташтыргычтары розеткага дал келиши керек. Кайсы болбосун жол менен туташтыргычты өзгөртүүгө тыюу салынат. Жердетилген электр аспаптары менен каалаган өткөрүүчү туташтыргычты колдонууга тыюу салынат. Өзгөртүлбөгөн туташтыргычтар жана туура келген розеткалар электр ток сокку коркунучун азайтат. Б) Түтүк, жылыткыч, меш жана муздаткыч сыяктуу жердетилген нерселерге тийгизүүдөн оолак болуңуз. Эгер сиздин денеңиз жердетилген болсо, электр ток соккусунун күчөтүлгөн риски бар. В) Электр аспаптарын жамгыр астында жана нымга калтырбаңыз. Электр аспапка суунун кириши электр ток сокку рискин

Г) Электр шнурун башка максат үчүн колдонбоңуз: электр аспабын ташыбаңыз, розеткадан чыгаруу үчүн шнурду илбеңиз жана тартпаңыз. Кабелди жогору температурадан, майдан, курч нерселерден же аспаптын кыймылдуу бөлүктөрүнөн коргоо чарасын көрүңүз. Кырчылган же чырмалган кабель электр соккусун алуу коркунучун көбөйтөт. Д) Эгер сиз аспапты көчөдө колдонсоңуз, сыртта колдонуу үчүн туура келген узартуучу кабелдерди колдонуңуз.

колдонуу үчүн туура келген узарткычты колдонуу электр ток сокку рискин төмөндөтөт. Е) Нымдуу жайда иштөөгө мажбур болсоңуз, коопсуз электр ток тамактануусу бар калдык ток жабдуусун колдонуңуз. Калдык ток жабдуусун колдонуу электр ток сокку рискин азайтат.

3.3 Жумушчулардын коопсуздугу

А) Электр аспабы менен иштөөдө сак болуңуз, эмне кылып жатканыңызга көңүл буруңуз, жүйөлүү маани бериңиз. Чарчап турганда же баңгизат, алкоголь же дарылардын таасири алдында электр аспабын колдонууга тыюу салынат.

аспабы менен иштөөдө кичинекей олдоксондук олуттуу жаркаттануу алып келиши мүмкүн. Б) Жеке коргоочу жабдыктарын колдонуңуз жана коргоочу көз айнек кийиңиз.

жабдууну колдонууга байланыштуу жеке коргоочу дем чыпка, тайгаланбаган бут кийим, каска же коргоочу кулактык сыяктуу жабдыктарды кийүү жаракат алуу рискин

В) Аспапты кокустан жүргүзбөңүз. Аспапты ток булагына жана / же аккумулятордук батареяга туташтыруудан мурда, жана аны көтөрүүдө же которууда көз каранды которгучтун өчүк экендигин ырастаңыз. Аспапты ташуу же электр аспабын ток булагына туташтыруу учурунда колуңузду өчүрүп-күйгүзгүчкө койбоңуз – бул кырсыктарга алып келиши мүмкүн. Г) Жөнгө салуу жабдууларын же гайка ачкычын электр аспабын жүргүзүүдөн мурда алып коюңуз. Электр аспабынын айлануучу бөлүгүндөгү шайман же гайка ачкычы жаракат алууга себеп болушу мүмкүн. Д) Денени нормалдуу эмес абалда кармабаңыз. Ар дайым туура туруу жана балансты сактоо керек.

күтүлбөгөн учурларда электр аспабын эң жакшы башкарууну камсыз кылат. Е) Ылайыкту кийим кийиңиз. Бош кийим кийүүгө же жасалга тагынууга тыюу салынат. Кыймылдагы бөлүктөрдөн чачты жана кийимди алыс кармоо керек.

кийим, жасалгалар же узун чачтар кыймылдагы бөлүктөргө тийиши мүмкүн. Ж) Эгер чаңды тазалоочу жана топтоочу жабдыктар орнотулган болсо, алар туташканын жана максатына ылайык колдонулуп жатканын тактаңыз. М

жабдыктарды колдонуу чаңдан келтирилген зыянды азайтууга жардам берет. З) Электр аспабы менен иштөө тажрыйбаңыз мол болсо да, тиешелүү техникалык коопсуздук эрежелерин бузуучу ыкма менен иштебеңиз.

кыймылдар секунданын үлүшүндө олутту жаракаттанууга алып келиши мүмкүн.

3.4 Электр аспабын колдонуу жана

А) Электр аспабын өтө көп иштетүүгө тыюу салынат. Сиздин жумуш үчүн туура келген электр аспабын колдонуңуз. Туура келген жабдуунун ылайыктуу кубаты менен сиз жумушту жакшыраак жана коопсуз аткарасыз. Б) Бузук өчүргүчү бар электр аспабын колдонбоңуз. Көз каранды которгучу иштебеген жабдууну колдонуу коркунучтуу, аны оңдоо керек. В) Кааалаган жөнгө салуу иштерин кылуудан, тиешелүү бөлүктөрүн алмаштыруудан мурда же электр аспабын сактоодо розеткадан ачакейди сууруп алыңыз жана / же батареяны чыгарып алып коюуңуз. Бул эскертме иш чарасы электр аспабын күтүүсүз жүргүзүүдөн сактайт. Г) Кодонулбаган электр аспаптарын балдар жетпеген жайда сактаңыз. Электр аспабын колдонгонду билбеген же бул нускамаларды окубаган адамдар аны колдонушуна жол бербеңиз. Тажрыйбасыз адамдын колунда электр аспаптары коркунуч

Д) Электр аспаптарын жана аксессуарларын жакшы кармоо керек. Кыймылдоочу бөлүктөрү тиешелүү түрдө иштеп жатышын, такалып калбашын, электр аспаптын ишине таасир этүүчү сынык же бузук жерлери жок экендигин байкаңыз. Электр аспабынын бузулган бөлүктөрүн колдонбой туруп, оңдоого өткөрүп бериңиз Көп кырсыктар электр аспаптарды начар кармоо үчүн болот. Е) Аспаптын кесүүчү бөлүктөрүн курс жана таза кармаңыз. Туура тейленген курч кесүүчү бөлүктөр чанда кысылат жана оңой башкарылат. Ж) Электр аспаптарын, аксессуарларды, саптоолрду ж.б. бул нускамаларга ылайык колдонуңуз. Жумуштун жана аткарылып жаткан тапшырмалардын талап кылынган шарттарына көңүл буруңуз.

аспаптарын каралбаган максаттарда колдонуу кооптуу абалга алып келиши мүмкүн. З) Саптарды кургак жана майлардан таза сактаңыз. Күтүлбөгөн учурларда сыйгалак саптар электр жабдуусун колдонууда коркунучту жогорулатат.

3.5 Аккумулятор менен иштеген

аспапты колдонуу жана сактоо А) Кайра зарядка кылууну бир гана даярдоочу сунуштаган зарядка жабдуусу менен кылуу керек. Белгилүү бир аккумулятор түрүнө дайындалган кубаттоочу жабдууну башка жабдууга колдонгондо өрт чыгышы мүмкүн.

1. Шайкештиги тууралуу

2. Багыты боюнча колдонуу

3. Техникалык коопсуздуктун

Б) аспапка тиешелүү батареяларды гана колдонуңуз. Башка батареяларды колдонуужаракаттанууга жана өрттүн чыгышына алып келиши мүмкүн. В) Аккумулятордук батарея колдонбогон учурда, аны башка маталл нерселерден алыс кармоо керек, мисалы, скрепкалар, тыйындар, ачкычтар, мыктар же башка металл нерселер. Мындай нерселер бир клемманы башка клеммага туташтырышы мүмкүн. Аккумулятор байланыштарынын учунун биригип калуусу күйүүгө же өрттүн чыгышына алып келиши мүмкүн. Г) Аккумуляторду туура эмес колдонууда андан суюктук чыгышы мүмкүн. Аккумулятордук суюктукка тийбеңиз. Кокустан тийсеңиз, суу менен жууп салыңыз. Эгер суюктук көзгө кирсе, дароо медикалык жардам үчүн кайрылуу керек. Аккумулятордон аккан суюктук дүүлүктүрүшү же денени күйгүзүшү мүмкүн. Д) Бузулган же өзгөртүлгөн аккумуляторлорду колдонбоңуз. Бузук же модификацияланган батареялар өрт, жарылуу же жаракаттануу алып келиши мүмкүн. Е) Батареяны оттун же ысык температура алдында кармабаңыз. Өрт же 130°C жогору температура жарылууга алып келиши мүмкүн. Ж) Заряддык жабдуунун нускамаларын сактаңыз жана эч качан батареяны же аккумулятордук аспапты нускамаларда көрсөтүлгөн температура диапазонунун чегинен тышкары зарядка кылбаңыз. Туура эмес зарядка кылуу же өтө жогору температурада зарядка кылуу батареяны бузушу мүмкүн жана өрт коркунучун жогорулатышы мүмкүн.

А) Электр аспабыңызды бир гана квалификациядан өткөн адиске оңдотуңуз. Оңдоо үчүн түпнуска тетиктерди гана колдонуу зарыл. Бул электр аспаптын коопсуздугун сактоого кепил болот. Б) Бузулган аккумуляторду эч качан техникалык тейлөөдөн өткөрбөңүз. Бардык батареянын техникалык тейлөө түрлөрү дярдоочу же тиешелүү тейлөө борбору тарабынан таткарылышы керек.

3.7 Техникалык коопсуздук боюнча

кошумча көрсөтмөлөр – Колдонуу боюнча бул нускамалар ушул нускамаларда сүрөттөлгөн аспаптарга окшогон жабдуулар менен иштөөгө керектүү негизги техникалык билими бар адамдарга багытталган. Эгер мындай аспаптар менен иштөө тажрыйбаңыз жок болсо, адегенде тажрыйбалуу адистерден жардам алышыңыз керек. – Колдонуу боюнча ушул нускаманы аткарбагандыктан келип чыккан бузулуу үчүн өндүрүүчү жоопкерчилик албайт. Колдонуу боюнча бул нускамада маалымат төмөнкүдөй берилген: Кооптуулук! Жаракат алуу же айлана-чөйрөгө зыян келтирүү коркунучу жөнүндө

Электр соккусун алуу коркунучу! Электр жабдуусу менен иштеп жатканда жаракат алуу коркунучу жөнүндө эскертүү. Кармап калуу коркунучу! Дене мүчөлөрүн же кийимди кармап калуудан улам жаракат алуу коркунучу жөнүндө эскертүү. Көңүл буруңуз! Материалдык чыгым мүмкүндүгү тууралуу эскертүү.

Кошумча маалымат. А) Жантык чүркөлөөчү араа тактай же жыгач окшогон материалдарды кесүүгө багытталган жана арааны стержень, тарткыч, винт ж.б. сыяктуу темирден жасалган материалдарды кесүү үчүн колдонууга болбойт. Топтолгон чаң коргогуч камтамасы сыяктуу кыймылдуу бөлүктөрдү бөгөттөп салат. Кесип жатканда пайда болгон учкундар коргоочу каптаманы, кыстарманы жана башка пластмасс деталдарды күйгүзөт. Б) Материалдарды кыпчытмалар менен мүмкүн болушунча бекемдеңиз. Эгер материалды кол менен кармап жатсаңыз, колуңузду кесүүчү дисктин эки тарабында тең кеминде 100 мм аралыкта кармаңыз. Бул араны бекитүүгө же кол менен кармоого ылайыксыз өлчөмдө кичине материалдарды кесүү үчүн колдонбоңуз. Колуңуз кесүүчү дискке жакын жайгашкандыктан, кесүүчү дискке тийип, жаракат алуу коркунучу чоң. В) Материал кыймылдабагыдай бекитилип, тирөөчкө же столго жөлөнүшү керек. Материалды аралоо дискине жылдырбаңыз, эч качан «кармабай» иштебеңиз. Бош жана кыймылдуу материал жогору ылдамдыкта ыргытылып, жаракат алууга себеп болушу мүмкүн. d) KGS үчүн гана...: Арааны кайра иштетүүчү аркылуу өткөрүп материалды кесиңиз. Арааны материалдын астынан үстүн көздөй өткөрүү аркылуу материалды кеспеңиз. Кесүү үчүн кесүүчү раманы көтөрүп, материалды кеспестен анын үстүнө коюңуз. Андан кийин кыймылдаткычты иштетип, кесүүчү раманы ылдый түшүрүп, арааны үстүнөн астын көздөй жылдырып, материалды кесиңиз. Астынан үстүн карай кесип жатканда кесүү диски башкарылбай, материалдан артка, операторду көздөй ыргып кетүү коркунучу бар. Д) Кесилүүчү сызыктын үстүндө дисктин маңдайынан же аркасынан да эч качан колуңузду кайчылаштырбаңыз. Материалды «кайчылашкан кол» менен, башкача айтканда, материалдын оң жагынан кесүү дискинин жанынан сол кол менен кармоо абдан кооптуу. Е) Кесүүчү диск айланып жатканда тирөөчтү кармабаңыз. Кол менен айланып жаткан кесүүчү дисктин ортосундагы коопсуз аралыкты 100 ммден эч качан жакындатпаңыз (кесүүчү дисктин эки тарабына тең тиешелүү, мисалы, тактайдын калдыктарын тазалап жатканда). Айланып жаткан дисктин колуңузга жакындаганын байкабай калышыңыз мүмкүн жана ал оор жаракат алууга себеп болот. Ж) Кесүүдөн мурун, материалды текшериңиз. Эгер материал ийрейген же кыйшайган болсо, томпогой тарабын сыртты, тирөөчтү каратып бекитиңиз. Кандай болсо да, кесиле турган сызыкта материал, тирөөч жана стол ортосунда ачык жер жоктугун тактоо зарыл. Ийрейген же кыйшайган материалдар оодарылып, жылып кетип, айланып жаткан дисктин кесүү учурунда кыпчылышына себеп болушу мүмкүн. Материалда мык жана башка нерселер болбоосу зарыл. З) Столдо материал, тактай калдыгы ж.б. жокто гана арааны колдонуңуз; столдо иштелип жаткан материал гана болууга тийиш. Калдыктардын майда бөлүкчөлөрү, жыгачтын бош кесиндилери жана кесүүчү дискке тийип кете турган башка объекттер жогору ылдамдыкта ыргып кетиши мүмкүн. И) Бир гана материалды кесиңиз. Бир нече кабат болуп коюлган материалдарды жакшылап бекитүү же кармоо мүмкүн болбогондуктан, кесип жатканда алар дискти кыпчып же сыйгаланып кетиши мүмкүн. Й) Колдонуудан мурун, чүркөлөөчү жантык араа түз жана катуу иш аймагына орнотулушун камсыздоо керек. Түз жана катуу жерде чүркөлөөчү жантык араанын туруксуз иштөө коркунучу төмөндөйт. К) Жумушуңузду пландаңыз. Кесүү дискинин жантыктыгын же кесүү бурчун өзгөрткөн сайын өзгөртүлүүчү тирөөч туура тегизделип, материал кесүүчү дискке же коргоочу каптамага тийбестен бекитилгенин тактап туруңуз. Машинаны күйгүзбөстөн жана материалды столго койбостон, кесүүчү дисктин кыймылы кесип жатканда кандай болоорун баамдап, тоскоолдукка учурабастыгын жана тирөөчтү кесип салбастыгын тактаңыз. Л) Материалдын узуну же туурасы столдун өлчөмүнөн чоңураак болсо, аны тиреп коюу керек, мисалы, столду узартуучу аянтча же эшектердин жардамы менен. Чүркөлөөчүн жантык араанын өлчөмүнөн узуну же туурасы чоңураак материалдар бекем тирелбесе, оодарылып кетиши мүмкүн. Оодарылып жатканда кесилген тактайдын же материалдын кесиндиси коргоочу каптаманы көтөрүп салышы мүмкүн, айланып жаткан диск болсо аларды туш тарапка ыргытып салышы

М) Столду узартуунун ордуна материалды тирөөгө башка адамдарды чакырууга болбойт. Туруксуз тирөөч кесүүчү дисктин кысылышына алып келиши мүмкүн. Андан тышкары, кесип жатканда материал жылып кетип, сизди же жардамчыңызды айланып жаткан кесүүчү дискке тартып кетиши мүмкүн. Н) Кесилген кесиндини айланып жаткан дискке кысууга болбойт. Эгер орун жетишсиз болсо, мисалы, узунунан коюлган тирөөчтөр колдонулуп жатканда, кесилген кесинди дискти кыпчып калышы мүмкүн, а кесүүчү диск болсо кесиндини күч менен ыргытып жибериши мүмкүн. О) Ар дайым кыпчытма же тегерек материалды тирөөгө ылайыктуу жабдык колдонуңуз, мисалы тарткыч же түтүк. Кесип жатканда тарткыч түрүлүп кетип, натыйжада кесүүчү диск «тиштелип» калышы мүмкүн, материалыңыз менен колуңуз кесүүчү дискке тартылып кетиши мүмкүн. П) Материалды кесээрден мурун кесүүчү диск толук ылдамдыкта айлангыча күтө туруңуз. Бул материалды ыргытып жиберүү коркунучун төмөндөтөт. Р) Эгер материал кыпчылып же кесүүчү диск бөгөттөлүп калса, чүркөлөөчү жантык арааны өчүрүңүз. Кыймылдап жаткан бөлүктөр токтогуча күтө туруп, электр вилкасын жана/же аккумуляторду сууруңуз. Андан кийин кыпчылган материалды алып салыңыз. Ушинтип бөгөттөлүп калганда, көзөмөлдөө араалоо улантылса, башкаруу жоголуп, чүркөлөөчү жантык диск бузулушуна себеп болушу

С) Кесип бүткөндөн кийин баскычты коё берип, кесилген кесиндини чыгаруудан мурун кесүүчү раманы алдынан кармап, кесүүчү диск токтогуча күтө туруңуз. Токтоп келе жаткан кесүүчү диск тарапка колду созуу өтө кооптуу. s) KGS 254 M, KGS 305 M, KGS 18 LTX BL

216, KGS 18 LTX BL 254, KGS 18 LTX BL 305

үчүн гана: Эгер сиз араалоону толук эмес түрдө жасасаңыз ошондой эле көтөргүчтү араанын башы эң тѳмѳнкү абалга жеткенге чейин кое берсеңиз, тутканы бекем кармоо сунушталат. Араанын токтотуу эффектиси анын башын бѳлүк-бѳлүк кылып ылдый тартканга мүмкүндүк берет, бул нерсе жаракат алуу коркунучуна алып келет.

4.1 Техникалык коопсуздук боюнча

кошумча көрсөтмөлөр Тиешелүү бөлүмдөрдө келтирилген коопсуздук техникасы боюнча өзгөчө көрсөтмөлөрдү аткарыңыз. Керек учурда кырсыктын алдын алуу боюнча директиваларды же буйруктарды аткарыңыз. Жалпы кооптуулуктар! Айлана-чөйрөнүн таасирин эске алыңыз. Узун материалдар менен иштеп жатканда аларга ылайыктуу тирөөчтөрдү колдонуңуз. Бул машинаны ушундай машиналар менен иштөөдөгү коопсуздук боюнча окутуудан өткөн жана машина менен иштеп жатканда пайда болуучу кооптуулуктарды билген адамдар гана колдоно алат. 18 жашка толо электер бул машинаны кесипкөй окутуу алкагында жана мастердин көзөмөлүндө гана колдонуусуна уруксат

Коркунучтуу аймакка чоочун адамды, өзгөчө балдарды киргизбеңиз. Иштетип жатканда чоочун адамдар шайманды же анын кабелин кармашына уруксат бербеңиз.

4. Техникалык коопсуздук

боюнча өзгөчө эрежелерКЫРГЫЗЧА ky

Араанын тиштери ысып кетишине жол

Пластик кесип жатканда анын ээрип кетишине жол бербеңиз. Кыймылдуу деталдардан жаракат алуу жана кыпчытуу коркунучу! Коргоочу каражаттарды орнотпостон бул жабдууну иштетпеңиз. Ар дайым кесүүчү дисктен коопсуз аралыкты сактаңыз. Керек болсо материалды берүүгө ылайыктуу шаймандарды колдонуңуз. Иштеп жатканда кыймылдоочу деталдардан коопсуз аралыкты сактаңыз. Кесилген материалды ж.б. иш аймагынан чыгаруудан мурун, кесүүчү диск толук токтогуча күтө туруңуз. Араалоо учурунда деталдар бекем бекитиле турган өлчөмдөгү материалдарды гана

Материалды кармоо үчүн тарттыруучу түзмөк же кыскыч колдонуңуз. Ошондо кол менен кармаганга караганда, ишеничтүүрөөк

Инерция менен айланып жаткан кесүүчү дискти капталынан кысуу аркылуу токтотпоңуз. Тууралоо, техникалык тейлөө же оңдоо иштерин жүргүзүүдөн мурун электр вилкасын розеткадан сууруңуз же чечилме аккумулятор блогун чыгарып салыңыз. Эгер шайман колдонулбай турса, электр вилкасын розеткадан сууруп же чечилме аккумулятор блогун чыгарып салыңыз. Кыймылсыз турган кесүүчү шайман да кесип кетүү коркунучун туудурат! Кесүүчү шайманды алмаштырып жатканда коргоочу мээлей кийиңиз. Кесүүчү диск адамга эч кандай жаракат келтирбегидей кылып сактаңыз. Кесүүчү раманын тээп кетүү коркунучу (кесүүчү диск материалга илээшип калып, кесүүчү рама күтүүсүздөн өйдө тээп кетет)! Кесилип жаткан материалга ылайыктуу кесүүчү дискти тандаңыз. Тутканы бекем кармаңыз. Кесүүчү диск материалга кирип бара жатканда тээп кетүү коркунучу өтө жогору. Жука материалдарды бир гана майда тиштүү кесүү дисктери менен кесиңиз. Ар дайым курчутулган кесүүчү дисктерди гана колдонуңуз. Мокоп калган кесүүчү дисктерди дароо алмаштырыңыз. Кесүүчү дисктин мокок тиши материалдын үстүнө тийгенде тээп кетүү коркунучу жогору. Материалдын кыйшайышына жол бербеңиз. Күмөндөнүп жатсаңыз, материалдан бөтөн нерселердин (мисалы мыктардын же шуруптардын) жоктугун текшериңиз. Бир убакта бир нече материалды, анын ичинде бир нече даанасы бир боого боолонгонун кесүүгө кескин түрдө тыюу салынат. Кесүүчү диск бир нерсени кокустан кармап калганда кырсык орун алуу коркунучу

KGS менен гана...: Ойуктарды кесип жатканда кесүүчү дискке капталынан басым жасоодон алыс болуу керектиги жана кысуучу шайманды колдонуу сунушталат. Кармап калуу коркунучу! Иштеп жатканда дене мүчөлөрүн же кийимди айланып жаткан деталдар тартып кетпешин көзөмөлдөңүз (галстук, мээлей, жеңи узун кийим кийбеңиз; узун чачты чач торчосуна жыйнап коюңуз). Үстүндө/ичинде трос, шнур, лента, кабель, зым же ушуга окшогон нерселер бар материалдарды тилүүгө кескин түрдө тыюу

Жеке коргоо каражаттарын жетиштүү колдонбогондуктан келип чыккан

Коргоочу кулак тыгындарын колдонуңуз. Коргоочу көз айнекчен иштеңиз. Чаңдан коргоочу респиратор колдонуңуз. Атайын жумуш кийими менен иштеңиз. Тайгаланбаган бут кийим кийиңиз. Кесүүчү диск менен жана учтуу шайман менен иштеп жатканда кол кап кийүү эскертилет. Кесүүчү дисктерди кабына салып ташыңыз. Тактай чаңы толгондуктан келип чыккан коркунуч! Ар дайым чаң кетирүүчү түзмөк туташкан абалда иштеңиз. Чаң кетирүүчү түзмөк 16.- бөлүмдө көрсөтүлгөн параметрлерге дал келүүсү зарыл. Чаңдын чыгышын азайтуу: Перфоратор менен иштөөдө пайда бөлгөн бөлүкчөлөрдө рак, аллергиялык реакцияларды, респиратордук ооруларды туубаса деффекттерди жана репродуктивдик функцияларды бузууну алып келүүчү заттар болушу мүмкүн. Мындай заттарга бир нече мисал: коргошун (коргошун камтылган каптамада), тактайга иштетилүүчү кошулмалар (хром кислотасынын тузу, тактайды коргоочу каражаттар), тактайдын кээ бир түрлөрү (дуб же бук дарагынын чаңы). Коркунучтун жогорулугу талап кылуучу же башка жанындагы адамдар канчалык көп кабыл болгонуна жараша болот. Бөлүкчөлөрдү организмге киргизбегиле. Мындай заттардын таасирин төмөндөтүү үчүн жумушчу орунду аба алмаштыргыч менен камсыздап, микроскопикалык бөлүкчөлөрдү өткөрбөй турган респираторлор сыяктуу тийиштүү коргоочу жабдыктарды кийүү керек. Материалдар, жумушчулар менен иштөө боюнча, иштин түрү жана анын жайгашкан жерин аныктоо боюнча белгиленген эрежелерди сактагыла (мисалы, техникалык коопсуздук, утилизация боюнча эрежелер). Бөлүкчөлөр айлана боюнча тарабашы үчүн аларды пайда болгон жеринен чогултуу

Комплект менен келген чаңды кармоочу түзмөктү жана ылайыктуу чаң кетирүү системасын колдонуңуз. Аны менен айлана- чөйрөгө бөлүкчөлөр азыраак чаңдалат. Чаңдын зыян таасирин төмөндөткүлө: – пайда болгон зыян бөлүкчөлөрдүн нугун жана жабдыктардын чачылуучу газдарын өзүңөргө, жаныңардагы адамдарга же туруп калган чаңга багыттабагыла, – аба соргучту жана/же аба тазалагычтарды колдонгула, – Иш орундары жакшы салкындалган, жайдын ичиндеги абаны аба соргуч менен тазалоо керек. Шыпыруу же аба менен үйлөө чаңды кайра көтөрөт. – Коргоочу кийимди атайын чаң соргуч менен тазалап же жууш керек. Үйлөбө, чаппа жана щетка менен тазалаба. Техникалык өзгөртүүлөрдөн же өндүрүүчү текшербеген жана уруксат бербеген деталдарды колдонуудан улам келип чыккан коркунуч Бул шайманды дал ушул нускамаларда айтылгандай орнотуңуз. Өндүрүүчү уруксат берген деталдарды гана колдонуңуз. Тактап айтканда, төмөнкүлөрдү: – Кесүүчү дисктер (буйрутма үчүн коддорду

12. Аксессуарлар бөлүмүнөн караңыз).

– Коргоочу каражаттар. – Кесүү сызыгынын дисплейи Деталдарды өзгөртүп жасабаңыз. Кесүүчү дискте көрсөтүлгөн айлануу ылдамдыгы араада көрсөтүлгөн айлануу ылдамдыгына барабар болуусун кылдат текшерүү эскертилет. Аспаптын кемчилигинен улам келип чыккан коркунуч! Ар жолу ишти баштоодон мурун аспапта бузулуулар жоктугун текшериңиз: шайманды колдонуп баштаганда коргоочу каражаттардын, аксессуарлардын жана анча маанисиз бузулуулары бар деталдардын туура жана кынтыксыз иштеп жатканын текшериңиз. Кыймылдуу деталдар эркин иштеп, кыпчылбай турганын текшериңиз. Бардык деталдарды туура орнотуп, алардын кынтыксыз иштешине бардык шарттарды түзүү керек. Сынган же формасы өзгөргөн кесүүчү дисктерди колдонбоңуз. Ызы-чуудан улам келип чыккан

Коргоочу кулак тыгындарын колдонуңуз. Материалдын же анын бир бөлүгүнүн бөгөттөлүшүнөн улам келип чыккан коркунуч! Бөгөттөлүп калса:

4. Ылайыктуу аспап менен бөгөттөөчү

нерсени чыгарып салыңыз.

4.2 Аккумуляторлуу аспап менен

иштеп жаткандагы техникалык коопсуздук боюнча көрсөтмөлөр: Ар бир тууралоо, тетигин алмаштыруу, техникалык тейлөө же тазалоо алдында аккумулятор блогун чыгарып салыңыз. Аккумуляторго суу тийгизбегиле! Аккумулятордук батареяны жылуулукка жана отко жакындатпагыла! Жакшы иштебеген же деформацияланган батареяны колдонууга тыюу салынат! Батареяны ачууга тыюу салынат! Аккумулятордун контакттарын кармабагыла, зымдардын биригишине жол бербегиле! Жакшы иштебеген Li-Ion аккумулятору бат күйүп кетүүчү суюктуктун агып кетишине алып келет! Аккумулятордон суюктук агып кеткенде жана адамдын териси менен контакт болгондо, жабыркаган теринин жерин тезинен суу менен абдан жуу керек. Аккумулятордун суюктугу көзгө кирген учурда, көздү таза суу менен абдан жууп жана тезинен медициналык жардамга кайрылгыла! Иштебеген инструменттин батареясын алып

Литий-ион аккумуляторлорун транспорт менен ташуу: Ион литий кошулган аккумуляторлору коркунуч жүктөрү тууралуу мыйзамдарынын талаптарына туура келет (UN 3480 жана UN 3481). Литий-иондук аккумуляторлорду жөнөтүүдө алар үчүн учурдагы транспорт аркылуу ташуу боюнча эрежелерин тактап алгыла. Жүктөрдү ташуу менен иштеген ортодогу фирмалардан зарыл маалыматтарды алсаңар болот. Тастыкталган таңгакты Metabowerke GmbH немис компаниясынан алсаңар болот. Аккумуляторлор бузулбаган корпуста жана суюктугу агылбаган учурда гана траспорт аркылуу ташылат. Жөнөтүүнүн алдында жабдыктан батареяны алып салуу керек. Ток чыкбашы үчүн ачык контакттарды коргоо керек (мисалы, изолента менен).КЫРГЫЗЧАky

Колдонуу боюнча нускамаларды окуп

Кесүүчү дискти кол менен кармабаңыз. Коркунучтуу\зыян берүүчү бөлүк. Мүмкүн болушунча колду жана манжаларды зыян берүүчү бөлүктөн алыс кармоо эскертилет. Коргоочу көз айнек жана кулак тыгындарын кийиңиз. Аспапты нымдуу же суулуу бөлмөлөрдө иштетпеңиз. КӨҢҮЛ БУРУҢУЗ Күйүп турган лампаны карабаңыз.

4.4 Коргоочу каражаттар

Ачылма коргоочу каптама (5) Коргоочу каптама кесүүчү дискке кокустан тийип кетүүдөн жана учуп жаткан кесиндилерден коргоого колдонулат. Коргоочу бөгөттөгүчтөр (26) Оң жана сол жактагы коопсуздук бекиткичин баскан учурда гана машина ишке киришет . Материалдар үчүн тирөөч (25) Материалдар үчүн тирөөчтөр кесип жатканда материалдын жылышына тоскоол болот. Иштеп жатканда материалдар үчүн тирөөч ар дайым орнотулушу керек. Кошумча профиль (33) туура тегизделип жана материал кесүүчү дискке же коргоочу каптамага тийбей коюлганын көзөмөлдөңүз. Бекитүүчү илмекти (34) тартып бекитиңиз. Машинаны иштетүүнүн алдын, кесүүчү материалды столго койбостон туруп, кесүүчү дисктин кыймылынын кесүүсүн текшерип,эч кандай зыян бербестигин жана тирөөчкө (33) доо кетирбестигин кылдат текшериңиз. Кошумча профиль (33) туура эмес тегизделсе, жантык жана кош кыйгач сызык менен кесип жатканда ал кесүү тактасына тийип кетип, натыйжада оор жаракат алууга себеп болушу

Жумушчу бөлүктүн кошумча профилин (33) бекитүүчү рычагдар бошогондон кийин жантайыңкы кесүү үчүн (34) жылдыруу керек. KGS менен гана...305...(A сүр. караңыз): Бул машинанын оң жана сол жагында кошумча профили бар (33). Атайын кесүү үчүн кошумча профилди (33) алып салуу керек болушу мүмкүн. Алып салуу үчүн 2 үч бурчтук бири- бирине карагандай болуп жылдырылышы керек. Бул абалды кошумча профилди (33) жогору көтөрсө болот. Кесилгенден кийин, жоголуп кетпеши үчүн, кошумча профилди (33) кайрадан бекитиңиз. 2-бетти кара. Иллюстрациялар бардык жабдыктар үчүн үлгү катары берилген. Андыктан сиздин жабдуунун комплекти сүрөттөрдөн айырмаланышы мүмкүн. 1 Чамынды мүшөгүнүн сыдырмасы 2 Чамынды мүшөгү 3 Чамынды соруучу түтүк 4 Стенд 5 Ачылма коргоочу каптама 6 Токтоонун узактыгы 7 Стол 8 Бурулма стол 9 Столдун коюлмасы 10 Бурулма столдун бекитүүчү туткасы 11 Бекитүүчү позициялары үчүн коопсуздук

Бурулма стол 12 Чоюучу жабдуунун бекитүүчү винти * 13 Ички алты бурчтуктуу ачкыч/ Ички алты бурчтуктуу ачкычты сактоочу жай 14 Материалды бекитүү шайманы 15 Столдун туурасын чоңойтуу аянтчасы 16 Столдун ажыратуучу жана бириктирүүчү рычагдарын бекитүү 17 Кесүүчү дисктин бекиткичи 18 Араанын сабы 19 Кесүү сызыгынын дисплейи 20 Абалдан-абалга өткөрүүчү тутка /

21 Кабель түрүүчү ийри зым* 22 Жантыктатуучу бекиткич тутка 23 Бөгөттөөчү баскыч (жантык бурчту +/- 2 ° чоңойтуу үчүн) 24 Транспорттук бекиткич 25 Материалдар үчүн тирөөч 26 Коргоочу бөгөттөгүчтөр 27 Арааны күйгүзүү/өчүрүү баскычы 28 Кесүү сызыгынын дисплейин которгуч 29 Аккумулятор блогун бөгөттөн чыгаруу

• моделине жана комплектациясына жараша KS 216: Жантайуусун жөнгө салуу үчүн (22) бекитүүчү рычагды орнотуу зарылдыгы эскертилет. (сүрөт. Барактын жогорку жагында оң жакта көрсөтүлгөн; 2-бетти кара)

1. Айлантма столду (8) 0°тагы абалга

2. Монтаждоочу бураманы кесилген жагы

менен болттон алып салыңыз.

3. Бекитүүчү рычагды (22) алты бурчтуу

болтко орнотуп, сааттын жебеси боюнча

4. Бекитүүчү рычагды (22) алып, кайра

кесилген болттун үстүнө тегиз коюп, монтаждоочу бурама менен бураңыз. Керек болсо (20) ташуучу туткасын орнотуңуз (моделине жараша айырмаланат) Которуучу тутканы (20) сүрөттө көрсөтүлгөндөй бураңыз. Керек болсо, (15) столдун туурасын чоңойтуучу аянтчаларды кошуңуз (моделине жараша)

1. Транспорттук таңгактан столдун туурасын

чоңойтуучу оң же сол аянтчаны

2. Столдун аралыгын оң жагына

узундугу (6) менен орнотуңуз. Баракчага туура көңүл буруңуз, анткени барактарды чаташтырганда, аларды өчүрүү кыйынга турушу мүмкүн.

3. Баскычты (35) басып, столду кеңейтүүчү

рельстерин бекиткичтерге (15) толугу менен киргизүү сунушталат. Баскыч (35) басылып, стол аралыгы орнотулган.

4. Керектүү аралык тандалган соң,

туурасынан чоңойтуучу аянтчаны бекитүүчү рычаг менен (16) бекитиңиз.

5. Айрыкча узун бланктарды колдоо үчүн эки

каптал стол аралыгын (15) алып, бириктирсе болот (B сүр. караңыз) бөлмөгө эркин жайгаштыруу үчүн. Колдонгондон кийин, аны кайра машинага орнотуп

Столдун аралыгын алып салуу үчүн (B сүр. караңыз): баскычты (35) арткы тешик аркылуу басуу үчүн, аны сууруп алыңыз (мисалы, алты грандуу ачкычы менен). Столду кеңейтүүчү капканы толугу менен сууруп салыңыз. KGS менен гана... 305: Зарыл болсо, стендди (кронштейнди) тартыңыз

1. Стендин (4) астыңкы бөлүккө бекитип

турган 2 алты бурчтуу буроону бошотуңуз.

2. стендин (4) мүмкүн болушунча сууруп

чыгыңыз жана 2 алты бурчтуу буроону бекемдөө менен бекитиңиз Көңүл буруңуз! Арааны стендинде (4) ташууга болбойт.

Ишеничтүү жана коопсуз иштөөсү үчүн түзмөктү кыймылсыз түпкүчкө бекитилиши

– Ылайыктуу араа стенди жана ошондой эле бекем орнотулган столешник болбосо жумушчу стол субстрат катары кызмат

– Ири өлчөмдөгү материалды кесип жатканда да түзмөк бекем турушу керек. – Узун материалдарда тирөөчү жетиштүү болууга тийиш жана ал тиешелүү аксессуарлар менен камсыздалат.

Мобилдүү колдонуу үчүн аспапты фанера листине же столярдык плитага (500 мм х 500 мм, минималдык калыңдыгы 19 мм) бекитип алса болот. Иштеп жатканда плитаны винт кыпчыгычтары менен верстакка бекитүү

1. Аспапты түпкүчкө бурап, бекитиңиз.

2. Транспорттук бекиткичти (24) бошотуңуз:

кесүүчү раманы акырын төмөн карап басып, ошол бойдон кармап туруңуз. Транспорттук бекиткичти (24) сууруп

3. Кесүүчү раманы шашпай өйдө көтөрүңүз.

Транспорттоо же ташуу

1. Кесүүчү раманы төмөн ыргытып, транспорт

тартуучу шайманды алдыгараак абалында

3. Бурама столду (8) оптималдуу 45° ка оңго

Көңүл буруңуз! Аспапты коргоочу шаймандарынан кармап көтөрүүгө болбойт. Арааны стендинде (4) ташууга болбойт.

4. Шайманды (комплектациясына жараша)

көтөрүү туткасынан же туткаларынан (20) кармаган абалда жылдыруу сунушталат. Кошумча мүмкүнчүлүк катары: столдун эки жакка тең кеңейүүсүн толугу менен бекитип (15), аларды бекитүүчү рычаг (16) менен бекитебиз. Машинаны столдун эки кеңейтүүсүнөн бирге кармап (15) көтөрүңүз жана ташыңыз.

1. Коопсуздук бөгөттөгүчтү (26) (оңго же

солго) басып, ушул абалда кармап туруу сунушталат.

2. Күйгүзүү жана өчүрүү баскычын (27) басып,

ошол абалда кармоо сунушталат.

3. Коопсуздук бөгөттөгүчтү (26) бошотуу.

Кыймылдаткычты өчүрүү: Күйгүзүү жана өчүрүү баскычын (27)

7.2 Кесүү сызыгынын дисплейи (19)

"Так кесүү линиялары системасында" (PCL) араа тилкесинин так көлөкөсү араа тилкесинин үстүнө коюлган диоддун жардамы менен жумушчу бөлүккө жиберилет. Ошентип, калибрлөө талап кылынбайт.

2. Так кесилген сызык жасоо үчүн, араа

тилкесин жумушчу бөлүктүн үстүнө бир нече сантиметр түшүрүңүз.

3. Кесилген сызык индикатору менен

жумушчу бөлүктү тегиздеңиз. Батарея шаймандарында жарык күйгүзүү / өчүрүү баскычын кыска мөөнөткө басканда (27)™ жандырылат. Кыска тыныгуудан кийин жарык өчөт (тынч абал) жана иштөө улантылганда автоматтык түрдө кайрадан

6. Орнотуу жана ташуу

7. Түзмөк жөнүндө кыскача

жарык берет. Эгер жарыктын кереги жок болсо, батарейканын (28) кубатын үнөмдөө үчүн, аны өчүргүчтөн өчүрсө болот. Кооптуулук! Жарыктын нурун адамдын же жаныбардын көзүнө каратпаңыз

7.3 Жантык абалын жөнгө салуу

Бекитүүчү тутканы (22) бошоткондон кийин арааны кадамсыз тик абалына салыштырмалуу 0° жана 45° аралыгында кыйшайтууга болот (38). Тик абалына салыштырмалуу сол жакты көздөй 47° же оң жакты көздөй 2° кыйшайтуу үчүн бөгөттөөчү баскычты (23) басыңыз. KGS менен гана...305... арааны оңго перпендикулярдуу багытта дагы жөндөсө болот: кармагычын бошотуп (22), туткасын (39) алдыга тартыңыз. Араа тик абалына жеткенге чейин аны 0° жана 45° аралыгында кыйшайтууга болот (38). Тик абалына салыштырмалуу арааны сол жакты көздөй 47° ка кыйшайтуу үчүн бөгөттөөчү баскычты (23) басуу эскертилет. Кооптуулук! Кесип жатканда жантык бурчу өзгөрбөөсү үчүн четтөө консолунун бекитүүчү туткасы (22) тартылып туруусу керек. KGS менен эмес...305..., KS 216 M: Колдонууга жараша, бекитүүчү тутканын абалын өзгөртсөңүз болот: ал үчүн бекитүүчү тутканы тартып, аны керектүү абалга чейин бурап, кайра толук бекигенге чейин түртүп

KGS менен гана...: Кыйшайтып кесүү үчүн бекитүүчү тутканы (10) бошоткондон кийин жана стопорду (11) койгондон кийин айланма столду (8) каалаган бурчка бурууга болот. Ошентип, материалдын багыттоочу жээгине салыштырмалуу кесүү бурчу өзгөрөт. KS менен гана...: Кыйшайтып кесүү үчүн бекитүүчү тутканы (10) бошоткондон кийин айланмастолду каалаган бурчка бурууга болот. Ошентип, материалдын багыттоочу жээгине салыштырмалуу кесүү бурчу өзгөрөт. Кооптуулук! Кесип жатканда кыйшаюу бурчу өзгөрбөөсү үчүн бурулма столдун (бекитилген абалдарында дагы!) бекитүүчү туткасы (10) буралышы керек.

7.5 KGS менен гана...: Тартуучу

Тартуучу шаймандын жардамы менен туурасынан кесилиши чоң материалдарды да тилүүгө болот. Тартуучу шайманды кесүүнүн ар кандай түрүнө (түз кесүүлөр, оюк кесүүлөр, жантык кесүүлөр жана кош кыйгач кесүүлөр жана оюктар) колдонууга болот. Тартуучу шайман колдонулбай турганда аны бекитүүчү винт (12) менен арткы абалга бекитип коюу керек.

7.6 KGS менен гана...: Кесүүчү

тереңдикти аныктоо Кесүү тереңдигин чектөөчү шайман (48) тартуучу шайман менен бирге оюк кесүү үчүн колдонулат. Орнотуучу винтти бурап, аны контргайка менен бекитиңиз. Тирөөч (49) артка жылганда кесүү тереңдигин чектөөчү шайман активсиз абалга келет.

Кооптуулук! Дарак чаңынын кээ бирлери (мисалы, дуб, бук жана ясень тактайлары) дем менен жутуп алганда рак оорусуна алып келиши мүмкүн. – Иштеп жатканда сөзсүз түрдө ылайыктуу кесинди тазалоочу аспаптарды колдонуңуз. – Жыгач чаңынын баарын кармап, тазалоо мүмкүн болбогондуктан чаңдан коргоочу респиратор колдонуңуз. – Чаң мүшөгүн тез-тез бошотуп туруңуз. Бошотуп жатканда чаңдан коргоочу респиратор колдонуңуз. Жеткирилген комплекттеги чаң мүшөктүү шайманды ишке киргизип жатканда: Чаң мүшөгүн (2) сормо түтүккө (3) коюңуз. Чамынды мүшөгүнүн сыдырмасы (1) жабык экенин тактаңыз. Эгер аспапты чаң тазалоочу шайманга кошуп

Чамынды сормо түтүккө кошуу үчүн ылайыктуу адаптерди колдонуңуз (12. „Аксессуарлар" бөлүмүн караңыз). Кесинди тазалоочу шайманды орнотуу 16. «Техникалык шарттары» бөлүмүндө келтирилген талаптарга жооп берээрин текшериңиз. Андан тышкары кесинди тазалоо шайманын колдонуу боюнча эрежелерди карманыңыз!

8.2 Материалдын тарттыруучу

аспабын орнотуу Материалдын тарттыруучу аспабын (14) орнотуу эки абалда болуусу мүмкүн:

материалдар үчүн: Материалдын тарттыруучу аспабын столдун арткы көзөнөгүнө (36) коюңуз.

материалдар үчүн: Материалдын тарттыруучу аспабын столдун алдыңкы көзөнөгүнө (37) коюңуз.

8.3 Атайын тармак аспабы үчүн

Кооптуулук! Электр чыңалуусу Аспапты бир гана төмөнкү талаптарга жооп берген кубат булагына туташтырыңыз (16. "Техникалык шарттары" бөлүмүн да караңыз): – Электр кубатынын чыңалуусу жана жыштыгы заводдук тактайчада көрсөтүлгөндөргө дал келүүсү зарыл: – Аспапты агып кетме токтон коргоочу 30 мА автомат менен корголот; – Розетка талаптагыдай орнотулуп, жердетилип жана текшерилиши керек. Тармак кабели иштеп жатканда тоскоол болбогудай жана үзүлүп калбагыдай болуп коюлушу керек. Узарткыч катары бир гана резина менен изоляцияланган жана кесилиши (3 × 1,5 мм

жетиштүү кабель колдонуңуз. Сыртта иштөө үчүн узарткычтарды колдонуңуз. Сыртта иштеп жатканда тиешелүү жазмалары бар, уруксат берилген узарткычтарды гана колдонуңуз.

Аспап кокустан иштеп кетишине жол бербеңиз. Вилканы розеткага саяардан мурун, аспаптын өчүрүү/күйгүзүү баскычы өчүрүлгөнүн тактаңыз.

8.4 Атайын аккумулятор аспабы үчүн

Аспап кокустан иштеп кетишине жол бербеңиз. Аккумулятор блогун орнотуп жатканда аспаптын өчүрүү/күйгүзүү баскычы өчүрүлгөнүн тактаңыз. Аккумулятор Колдонуунун алдында аккумуляторду (32) заряддоо зарыл. Электртогунан өчүрүүдө батареяны кайра зарядка койгула. Аккумуляторду кубаттоо боюнча нускаманы Metabo кубаттоочу түзмөгүнүн пайдалануу эрежелеринен караңыз. Аккумулятордук батареялар кубаттуулугу жана сигнал билдирүүсү бар (31) (жабдууларга жараша):экендиги эскертилет. - Баскычты (30) басканда, жарык диод кубаттоонун абалын көрсөтөт. - Бир жарыкдиод күйүп-жанып жатса, батарея дээрлик бош жана кайра дүрмөттөөгө муктаж. Батареяны чыгаруу жана киргизүү

Батарея кутучасынын кулпусунун ачуу баскычын (29) басып, батареяны (32) алдыга тартуу керектиги белгиленет.

Аккумулятор блогу (32) орногудай кылып салыңыз. Ишти баштаардан мурун коргоочу шаймандар туура иштеп жатканын текшериңиз. Тилүү иштерин жүргүзүп жатканда туура абалды карманыңыз: – иштөөчү тарап маңдайда; – өзүңүз арааны караңыз; – кесүү дискинин огунун сол жагында. Кооптуулук! Иштөөчү бөлүктү ар дайым кысуучу шайман менен бекемдөө зарылдыгы (14). Манжаны кыпчытуу коркунучу! Кесүүчү раманы жантык кылып же буруп жатканда шарнир тарапка же шаймандын алдындагы аймакка кол менен тийбеңиз! Жантык кылып жатканда кесүүчү раманы бекем кармаңыз. Иштеп жатканда төмөнкүлөрдү колдонуңуз: – Материалдын тирөөчтөрү – узун материалдар үчүн, эгер тилгенден кийин материал столдон кулап кете турган болсо; – чамынды мүшөгү / кесиндини тазалоо

Араалоо учурунда деталдар бекем бекитиле турган өлчөмдөгү материалдарды гана

Тилип жатканда материалды ар дайым столго такаңыз жана кыйшаюусуна жол бербеңиз. Айланып жаткан кесүүчү дискти капталынан кысуу аркылуу токтотпоңуз. Кесүүчү диск бөгөттөлгөндө кырсык алуу коркунучу бар.

Баштапкы абал: – Транспорт бекиткичин (24) бошотуңуз. – Кесүүчү рама өйдө көтөрүлгөн – KGS менен гана...: Кесүү тереңдигин (49)

– Бурулма стол 0° абалында, бурулма столдун бекитүүчү туткасы (10) тартылган болот. – Четтөө консолунун тик абалга кыйшаюусу 0°, кыйшаюуну бекитүүчү тутка (22) тартылган

– KGS менен гана...: Эң аягында тартуучу

– KGS менен гана...: Тартуучу шаймандын бекитүүчү илмеги (12) бошотулган. – Материалдын тирөөчүнүн (25) жөндөлүшү: Бекитүү рычагды (34) бошотуу. Кошумча профилди (33) (KGS...305...: кошумча профиль) материал кесүүчү дискке же коопсуздук каптамасына тийбегидей абалга жылдыруу эскертилет. Бекитүүчү рычаг (34) менен бекитиңиз. Материалды тилүү:

1. Материалды тирөөчкө такап, аны

тарттыруучу шайман (14) менен кысыңыз.

2. KGS менен гана...: Көлөмдүү материалдар

үчүн: кесүүчү дискти, операторду көздөй

алдыга тартуу зарылдыгы эскертилет (тартуучу шайман).

3. Коргоочу бөгөттөгүчтү (26) өчүрүп, өчүрүү/

күйгүзүү баскычын басып, (27) аны ушул абалда кармап туруңуз.

4. Кесүүчү раманы туткасынан кармап, жай-

жай аягына чейин түшүрүңүз жана керек болсо артка түртүңүз (оператордон алыстатып). Тилип жатканда кесүүчү раманы материалга кыймылдаткычтын айлануу ылдамдыгы анча төмөндөбөгүдөй кылып такаңыз.

5. Материалды тилүү бир жолу өткөрүү менен

кесүүчү раманы жай-жайдан өйдөкү иш абалына кайтарыңыз.

Баштапкы абал: – Транспорт бекиткичин (24) бошотуңуз. – Кесүүчү рама өйдө көтөрүлгөн – KGS менен гана...: Кесүү тереңдигин (49)

– Четтөө консолунун тик абалга кыйшаюусу 0°, кыйшаюуну бекитүүчү тутка (22) тартылган

– KGS менен гана...: Эң аягында тартуучу

– KGS менен гана...: Тартуучу шаймандын бекитүүчү илмеги (12) бошотулган. – Материалдын тирөөчүнүн (25) жөндөлүшү: Бекитүү рычагды (34) бошотуу. Кошумча профилди (33) (KGS...305...: кошумча профиль) араа тилкесинин багытына толугу менен жылдырыңыз, ошондо жумушчу бөлүк мүмкүн болушунча жакшы колдоого алынат. Бекитүүчү рычаг (34) менен бекитиңиз. Материалды тилүү:

1. Бурулма столдун бекитүүчү туткасын (10)

коё берип, стопорду (11) бошотуңуз.

2. Керектүү бурчу орнотуңуз.

3. Бурулма столдун бекитүүчү туткасын (10)

4. Материалды “Түз кесүүлөр” бөлүмүндө

сүрөттөлгөндөй кылып тилиңиз.

Баштапкы абал: – Транспорт бекиткичин (24) бошотуңуз. – Кесүүчү рама өйдө көтөрүлгөн – KGS менен гана...: Кесүү тереңдигин (49)

– Бурулма стол 0° абалында, бурулма столдун бекитүүчү туткасы (10) тартылган болот. – KGS менен гана...: Тартуучу шаймандын бекитүүчү илмеги (12) бошотулган. – KGS менен гана...: Эң аягында тартуучу

– Материалдын тирөөчүнүн (25) жөндөлүшү: Бекитүү рычагды (34) бошотуу. Кошумча профилди (33) (KGS...305...: кошумча профиль) материал кесүүчү дискке же коопсуздук каптамасына тийбегидей абалга жылдыруу эскертилет. Бекитүүчү рычаг (34) менен бекитиңиз. KGS менен гана...305...: Айрым бурчтук абалдар үчүн кошумча профилдердин бирин (33) алып салуу мүмкүн экендиги сунушталат Алып салуу үчүн 2 үч бурчтук бири-бирине карагандай болуп жылдырылышы керек. Бул абалды кошумча профилди (33) жогору көтөрсө болот. Кесилгенден кийин, жоголуп кетпеши үчүн, кошумча профилди (33) кайрадан бекитиңиз. Материалды тилүү:

1. Араанын арткы бетиндеги жантыктатуу

шайманынын бекитүүчү туткасын (22)

2. Четтетүү консолун керектүү абалга жай-

жайдан жантыктатыңыз. Кененирээк бул бөлүмдү караңыз: 7.3.

3. Жантыктатуучу бекиткич тутканы (22)

4. Материалды „Түз кесүүлөр“ бөлүмүндө

сүрөттөлгөндөй кылып тилиңиз.

9.4 Кош кыйгач кесүү

Кош кыйгач кесүү - кыйгач кесүү менен жантык кесүү бирге аткарылат. Демек, материал багыттоочу жээкке кыйгачынан жана жогору тарабына кыйгачынан тилинет. Кооптуулук! Кош кыйгач кесүүдө кесүүчү диск көп жантыктатылгандыктан, чоң ачылып – жаракат алуу коркунучу жогору. Кесүүчү дисктен коопсуз аралыкты сактаңыз. Баштапкы абал: – Транспорт бекиткичин (24) бошотуңуз. – Кесүүчү рама өйдө көтөрүлгөн – KGS менен гана...: Кесүү тереңдигин (49)

– Бурулма столду керектүү абалга бекитиңиз. – Четтетүү консолуна керектүү бурчту коюп, консолду бекитиңиз. Кененирээк бул бөлүмдү караңыз: 7.3. – KGS менен гана...: Тартуучу шаймандын бекитүүчү илмеги (12) бошотулган. – KGS менен гана...: Эң аягында тартуучу

– Материалдын тирөөчүнүн (25) жөндөлүшү: Бекитүү рычагды (34) бошотуу. Кошумча профилди (33) (KGS...305...: кошумча профиль) материал кесүүчү дискке же коопсуздук каптамасына тийбегидей абалга жылдыруу эскертилет. Бекитүүчү рычаг (34) менен бекитиңиз. KGS менен гана...305...: Айрым бурчтук абалдар үчүн кошумча профилдердин бирин (33) алып салуу мүмкүн экендиги сунушталат Алып салуу үчүн 2 үч бурчтук бири-бирине карагандай болуп жылдырылышы керек. Бул абалды кошумча профилди (33) жогору көтөрсө болот. Кесилгенден кийин, жоголуп кетпеши үчүн, кошумча профилди (33) кайрадан бекитиңиз. Материалды тилүү: Материалды „Түз кесүүлөр“ бөлүмүндө сүрөттөлгөндөй кылып тилиңиз.

9.5 KGS менен гана...: Анча терең

жана көлөмдүү эмес ойуктарды

Кесүү тереңдигин чектөөчү шайман тартуучу шайман менен бирге оюк кесүү үчүн колдонулат. Мындайда материал толук тилинбей, белгилүү тереңдикте гана тилинет. Тээп кетүү коркунучу! Оюктарды кесип жатканда кесүүчү дискти капталынан кыспоо абдан маанилүү. Болбосо, кесүүчү рама өйдө ыргып кетиши мүмкүн! Оюктарды кесип жатканда тарттыруучу шайман колдонулат. Кесүүчү раманы капталынан кыспаңыз. Баштапкы абал: – Транспорт бекиткичин (24) бошотуңуз. – Кесүүчү рама өйдө көтөрүлгөн – Четтетүү консолуна керектүү бурчту коюп, консолду бекитиңиз. Кененирээк бул бөлүмдү караңыз: 7.3. – Бурулма столду керектүү абалга бекитиңиз. – Тарттыруучу шаймандын бекитүүчү винти (12) бошотулган. – Тарттыруучу шайман арткы абалда. Материалды тилүү:

1. Кесүү тереңдигин чектөөчү шайманды (48)

керектүү тереңдикке коюп, контргайканы бураңыз. Кесилген тереңдиктин чектөөсүн (49) алдыга жылдырыңыз.

2. Коргоочу бөгөттөгүчтү (26) бошотуп,

кесүүчү раманы ылдый түшүрүп, коюлган кесүү тереңдигин текшериңиз:

3. текшерүү үчүн кесип көрүңүз.

4. Керек болсо, тиешелүү кесүү тереңдиги

коюлмайынча 1-3-кадамдарды кайталаңыз.

5. Материалды „Түз кесүүлөр“ бөлүмүндө

сүрөттөлгөндөй кылып тилиңиз. Кооптуулук! Техникалык тейлөө жана тазалоо иштерин аткаруудан мурун электр вилкасын сууруңуз же чечилме аккумулятор блогун (32) чыгарып

– Бул бөлүмдө сүрөттөлгөн техникалык тейлөө жана оңдоо иштерин адистер гана аткаруусу

– Бузулган деталдарды, өзгөчө коргоочу аспаптарды түпнуска аспаптар менен гана алмаштыруу керек. Өндүрүүчү текшербеген жана уруксат бербеген деталдарды колдонуу күтүүсүз чыгымга алып келиши

– Бузулууну оңдогон сайын бардык коргоочу түзмөктөрдү кайра активдештирип, текшерип

10.1 Кесүүчү дискти алмаштыруу

Күйгүзүү коркунучу! Жумуш бүткөндөн кийин бир аз убакыт аралыгында кесүүчү диск ысык бойдон турат. Ысыган диск муздагыча күтө туруңуз. Кесүүчү дискти күйүүчү суюктуктар менен тазалабаңыз. Кыймылдабай турган дискте да кесип кетүү коркунучу бар! Чойдуруучу винтти (40) бошотуп жана тарттырып жатканда ачылма коргоочу каптаманы (5) кесүүчү дисктин үстүнө жаап коюу керек. Кесүүчү дискти алмаштырып жатканда коргоочу мээлей кийиңиз.

2. Кесүүчү раманы жогору абалына

3. Кесүүчү дискти орнотуу: стопор баскычын

(17) басып, экинчи колуңуз менен кесүүчү дискти стопор баскычы бекигиче айлантыңыз. Стопор баскычын басылган абалда кармаңыз.

4. Кесүүчү дисктин валындагы шайбалуу

чойдуруучу винтти (40) алты бурчтуу ачкыч (13) менен саат жебесинде (сол тараптуу сай!) бурап, чечиңиз.

5. Маятниктин коргоочусун (5) өйдө көтөрүп

6. Тышкы фланецти (41) жана кесүүчү дискти

(42) валдан кылдаттык менен чечип,

ылма коргоочу каптаманы кайра жаап

Кооптуулук! Тазалоо каражаттарын (мисалы, чайыр калдыктарын тазалоо үчүн) колдонбоңуз, алар жеңил куймалуу металл деталдарына зыян келтириши мүмкүн; болбосо, араанын колдонуудагы туруктуулугу начарлап калышы

7. Кыпчытуучу катмарларды тазалоо:

– Кесүүчү дисктин валы (45), – Кесүүчү диск (42), – Тышкы фланец (41), – Ички фланец (44). Кооптуулук! Ички фланецти туура жаткырыңыз! Болбосо араа бөгөттөлүп, кесүүчү диск жулунуп кетиши мүмкүн! Тегерек оюк кесүүчү дискти карап, тегиз бети кыймылдаткычты карап турса ички фланец туура орнотулган болот.

8. Ички фланецти (44) орнотуу.

10. Техникалык тейлөө жана

9. Маятниктин коргоочусун (5) өйдө көтөрүп

кармап туруңуз. 10.Жаңы кесүүчү дискти салыңыз – айлануу багытын көзөмөлдөңүз: сол (ачык) тарабынан караганда, кесүүчү дисктеги жебе кесүүчү тактайдын капкагындагы жебенин (43) багытына дал келүүсү зарыл! Кооптуулук! Ушул нускамаларда келтирилген талаптарга жана мүнөздөмөлөргө тийиштүү кесүүчү дисктерди гана колдонуңуз. Айлануунун максималдуу ылдамдыгына ("Техникалык шарттары" бөлүмүн караңыз) ылайыктуу жарактуу кесүүчү дисктерди колдонуңуз – жараксыз же бузулган дисктерде борбордон качма күч жарылган сыяктуу сыныктарды чачыратышы мүмкүн. Жыгач же ошого окшогон материалдарды кесүүгө арналган кесүүчү дисктер EN 847-1 стандартына жооп берүүгө тийиш. Буларды колдонууга тыюу салынат: – жогору легирленген тез кесүүчү болоттон жасалган кесүүчү дисктер (HSS); – бузулган кесүүчү дисктер; – кесүүчү тегеректер. Кооптуулук! – Кесүүчү дискти бир гана түпнуска деталдар менен орнотуңуз. – Бошоп калган өткөрүүчү тегеректерди колдонбоңуз; болбосо кесүүчү диск жулунуп кетиши мүмкүн. – Кесүүчү дисктер иштеп жатканда тең салмактуу, солкулдабай жана бекитилген жерден жулунуп кетпегидей болуп орнотулушу керек. 11.Ачылма коргоочу каптаманы (5) жабыңыз. 12.Тышкы фланецти (41) орнотуңуз – тегиз бети кыймылдаткычты карап турушу керек! 13.Шайбалуу чойдуруучу винтти (40) саат жебесине каршы (сол тараптуу сай!) бураңыз жана кол менен бекитиңиз. 14.Кесүүчү дискти орнотуу: стопор баскычын (17) басып, экинчи колуңуз менен кесүүчү дискти стопор баскычы бекигиче айлантыңыз. Стопор баскычын басылган абалда кармаңыз. Кооптуулук! – Алты бурчтуу ачкычты узартпаңыз. – Чойдуруучу винтти алты бурчтуу ачкычты ургулоо аркылуу бекитпеңиз. 15.Чойдуруучу винтти (40) алты бурчтуу ачкыч (13) менен бекем бураңыз. 16.Иштөөсүн текшериңиз. Ал үчүн араа башын ылдый буруңуз: – Ачылма коргоочу каптама башка бөлүктөргө тийбестен кесүүчү дискти бошотушу керек. – Арааны баштапкы абалына келтирип жатканда коргоочу каптама кесүүчү дискти автоматтык түрдө жабышы керек. – Кесүүчү дискти кол менен айлантыңыз. Кесүүчү диск орнотулган абалдын баарында башка бөлүктөргө тийбестен айланышы керек.

10.2 Столдун коймосун алмаштыруу

Кооптуулук! Столду коймосу (9) бузулуп калса майда нерселер коймо менен кесүүчү дисктин ортосунда тыгылып калып, кесүүчү дискти бөгөттөө коркунучу бар. Столдун бузулган коймолорун дароо алмаштырыңыз.

1. Столдун коймосундагы винттерди чечиңиз.

Винттерге жетүү үчүн бурулма столду буруп, кесүүчү раманы кыйшайтыңыз.

4. Столдун коймосундагы винттерди

10.3 Материалдын тирөөчүн тууралоо

1. Ички алты бурчтук менен (46) винттерди

бекитилген болсо, материалдын тирөөчүн (25) кесүүчү дискке тик бурчта жаткыдай кылып тегиздеңиз.

3. Ички алты бурчтук (46) менен винттерди

10.4 Машинанын жантайусун жөндөө

Жантайууну жөндөө үчүн жөндөө бурамалары (47) машинанын сол жана оң жагында жайгашкан. KGS 305 менен мындан тышкары жогору жагында (0°) (J сүр. караңыз): KGS/KS...: солго буруу = 0°, оңго буруу = 45° KGS 305 M: солго буруу = 45° солго, жогору буруу = 0°, оңго буруу = 45 ° оңго Алты грандуу гайканы бошотуп, жөндөөчү бураманы бир аз жөндөңүз, андан кийин аны алты бурчтуу бекитүүчү гайка менен ордуна коюңуз. Жантайып тууралоону бурч менен текшериңиз. Зарыл болсо, процедураны кайталаңыз.

10.5 Кысуучу рычагды тууралаңыз

Зарыл болгондоi гана: эгерде рычагдар (16) менен (34) жетиштүү кысуу күчүнө жетишүү мүмкүн болбосо, рычагдарды жөндөсө болот. Винттин бурамасын бурап, рычагды сууруп алыңыз жана бир аз бурулуп, аны розетка менен болтко орнотуңуз. Винттин жардамы менен кайрадан бураңыз.

10.6 Аспапты тазалоо

Кесиндини жана чаңды щетка же чаң соргуч менен төмөнкүлөрду тазалаңыз: – тууралоочу аспаптар; – башкаруу органдары; – кыймылдаткычты муздатуучу көзөнөктөр; – столдун коймосунун астындагы бош жер; – Кесилген сызык индикатору (араа тилкесин алып, кездеме же жумшак щетка менен тазалаңыз). – Коргоочу корпус тутуму

10.7 Аспаптарды сактоо

Кооптуулук! Аспапты башка адамдардын колдонуу мүмкүндүгү жоюлгудай кылып сактаңыз. Кыймылсыз турган аспаптан эч ким жаракат албастыгын такташ керек. Көңүл буруңуз! Аспапты сыртта же тиешелүү коргоосу жок нымдуу жайларда сактоого тыюу салынат.

10.8 Техникалык тейлөө

Ар жолу колдонуудан мурун Кесиндини кисть же чаң соргуч менен

Электр вилкасында же аккумулятор блогунда бузулуулар жоктугун текшерип, керек болсо, электрик чакырып, оңдотуңуз. Кыймылдуу деталдардын баарын кыймыл диапазонунун алкагында жылып кетпегендигин текшериңиз. Тез-тез, пайдалануу шарттарына жараша Сайлуу бирикмелердин баарын текшерип, керек болсо, аларды бекитиңиз. Кесүүчү раманын кайтып келүүсүн текшериңиз (кесүүчү рама пружинанын таасири менен өйдөкү баштапкы абалына кайтышы керек), керек болсо, пружинаны алмаштырыңыз. Багыттоочу элементтерди бир аз майлап

– Узун материалдар менен араанын оң же сол жагынан иштеп жатканда ылайыктуу тирөөчтөрдү колдонуңуз. – Жантык кесүү учурунда материалды кесүүчү дисктин оң жагынан кармаңыз. – Кичине бөлүктөрүн тилип жатканда кошумча тирөөчтөрдү колдонуңуз (кошумча тирөөч катары, мисалы ылайыктуу тактайды аспаптын тирөөчүнө бекитип койсо болот). – Ийрийген (ийилген) тактайды (50) тилип жатканда, сыртка томпойгон тарабы материалдын тирөөчүндө жатышы керек. – Материалды кырынан коюп тилбеңиз, аны бурулма столго тегиз жаткырыңыз. Бир гана түпнуска Metabo же CAS (Cordless Alliance System) аккумулятор батареяларын жана кошумча жабдыктарын колдонуңуз. Ушул баракчада келтирилген талаптарга жана мүнөздөмөлөргө тийиштүү аксессуарларды гана колдонгула. A Техникалык тейлөө жана сактоо спрейи жыгач калдыктарын тазалоого жана металл катмарларын консервациялоого колдонулат.

B Multi сордургуч адаптери 44, 58 же 100 мм өткөргүч менен шлангдуу сордургучтарды кошуу үчүн 0910058010 C Metabo суу-чаң соргучу (каталогду

F Заряддоочу түзмөктөр: ASC 145 ж.б. G Түрдүү сыйымдуулуктагы батареялар. Электр куралыңызга туура келген чыңалуудагы батареяларды гана колдонуңуз. Буйрутма №: 625369000 (8,0 А/с., LiHD) Буйрутма №: 625368000 (5,5 А/с., LiHD)

KS 216 / KGS 216 үчүн кесүүчү дисктер: H Power Cut Wood - толук таоаптагыдай кесүүчү диски

216 × 2,4 / 1,8 × 30 24 WZ 5° neg массивдүү жыгачты узунунан жана туурасынан кесүү үчүн I Precision Cut Classic сапаттуу кесүүчү диски 628060000 216 × 2,4 / 1,8 × 30 40 WZ 5° neg массивдүү жыгачты жана жыгач чамындысынан жасалган плиталарды узунунан жана туурасынан кесүү үчүн J Multi Cut Classic майда кесүүчү диски

216 × 2,4 / 1,8 × 30 60 FZ/TZ 5° neg каптамалуу материалдарды, ламинатты, синтетикалык материалдарды жана алюминий профилин узунунан жана туурасынан кесүү

KGS 254 M үчүн кесүүчү дисктер: K Precision Cut Classic кесүүчү диски

254 x 30 x 2,4/1,8 48 WZ 5° neg массивдүү жыгачты жана жыгач чамындысынан жасалган плиталарды узунунан жана туурасынан кесүү үчүн L Multi Cut - профессионалдуу көлөмдүү кесүүчү диски628223000 254 x 30 x 2,4/1,6 80 FZ/TZ 5° neg каптамалуу материалдарды, ламинатты, синтетикалык материалдарды жана алюминий профилин узунунан жана туурасынан кесүү

KGS 305 M үчүн кесүүчү дисктер: M Precision Cut Classic кесүүчү диски

305 x 30 x 2,4/1,8 56 WZ 5° neg массивдүү жыгачты жана жыгач чамындысынан жасалган плиталарды узунунан жана туурасынан кесүү үчүн N Multi Cut көлөмдүү кесүүчү диски628091000 305 x 30 x 2,8/2,0 96 FZ/TZ 5° neg, каптамалуу материалдарды, ламинатты,

11. Кеңештер жана сунуштар

синтетикалык материалдарды жана алюминий профилин узунунан жана туурасынан кесүү

KGS 18 LTX BL 216 үчүн кесүүчү дисктер: O Precision Cut Classic кесүүчү диски

216 × 1,8 / 1,2 × 30 40 WZ 5° массивдүү жыгачты жана жыгач чамындысынан жасалган плиталарды узунунан жана туурасынан кесүү үчүн KGS 18 LTX BL 254 үчүн кесүүчү дисктер: P "cordless cut wood - classic" кесүүчү диски

254x2,2/1,6x30 мм 48 Вт массивдүү жыгачты жана жыгач чамындысынан жасалган плиталарды узунунан жана туурасынан кесүү үчүн KGS 18 LTX BL 305 үчүн кесүүчү дисктер: Q "cordless cut wood - classic" кесүүчү диски

305x2,2/1,6x30 мм 56 Вт массивдүү жыгачты жана жыгач чамындысынан жасалган плиталарды узунунан жана туурасынан кесүү үчүн Аксессуарлардын толук жыйнактарын www.metabo.com сайтынан же каталогдон

Кооптуулук! Электр аспабын бир гана электрик оңдошу

Бузулган тармак кабелин түпнуска Metabo кабели менен гана алмаштыруу керек. Аны Metabo тейлөө борборунан сатып алууга

Metabo фирмасынын электр аспаптарын оңдоо үчүн Metabo фирмасынын аймактык өкүлчүлүгүнө кайрылыңыз. Даректерди www.metabo.com сайтынан табасыздар. Камдыктардын тизмесин www.metabo.com сайтынан жүктөп аласыздар. Экологиялык кайра пайдалану жана иштен чыккан жабдыктарды, таңгактарды жана аксессуарларды кайра иштетүү боюнча улуттук эрежелерди сактагыла. Таңгактоочу материалдар муниципалдык эрежелерге ылайык алардын маркировкасына ылайык жок кылынууга тийиш. Кошумча маалыматты www.metabo.com тейлөө жаатынан таба аласыз. ЕБ өлкөлөрү үчүн гана: Эч качан электр куралдарын үйдөгү таштанды кутусуна таштабагыла! Колдонулган электрондук жана электр куралдары боюнча 2012/19/ЕС Европа Эрежелери боюнча жана улуттук мыйзамдарга ылайык, колдонулган электр куралдарын өзүнчө чогултуп, айлана-чөйрөгө зыян келтирбегендей кылып ыргытыш керек. Бул жерде өзүңүз өз алдынча оңдой турган көйгөйлөр жана бузулуулар сүрөттөлөт. Эгер бул жерде сүрөттөлгөн оңдоо чаралары жардам бербесе, 13. "Оңдоо" бөлүмүн

Кооптуулук! Көйгөй жана бузулуулардан улам кырсыктар өтө көп орун алат. Андыктан буларга көңүл буруу керек: Бузулууну оңдоонун алдында электр вилкасын розеткадан сууруңуз же чечилме аккумулятор блогун (32) чыгарып салыңыз. Бузулууну оңдогондон кийин бардык коргоочу түзмөктөрдү кайра активдештирип, текшерип чыгыңыз. Ыргытуу функциясынын иштебей калышы Транспорттук бекиткичи бөгөттөлгөн: Транспорттук бекиткичти сууруп салыңыз. Кесүү майнаптуулугу өтө төмөн Кесүү диски мокоп калды (кесүү дискинин капталында күйүү издери калышы мүмкүн); Кесүү диски материалга ылайыксыз (12."Аксессуарлар" бөлүмүн караңыз); Кесүүчү дисктин кыйшаюусу: Кесүүчү дискти алмаштырыңыз (10. "Техникалык тейлөө" бөлүмүн караңыз). Араанын титирееши күчөйт / араа бычагы иштен чыгат Кесүүчү дисктин кыйшаюусу: Кесүүчү дискти алмаштырыңыз (10. "Техникалык тейлөө" бөлүмүн караңыз). Кесүүчү диск туура эмес орнотулган: Кесүүчү дискти туура орнотуңуз (10. "Техникалык тейлөө" бөлүмүн караңыз). Зарыл болсо, араа бычагын ички фланецке бир аз буруп коюңуз. Бурулма стол оор кыймылдап жатат Бурулма столдун алдында чамынды бар: Чамындыны алып салыңыз Кесилген сызык индикатору начар күйөт Эгерде сиз чайырга бай жыгачты колдонсоңуз, анда светодиод булганып калышы мүмкүн. Бул учурда линзаны минералдык спирттер менен тазалаңыз. Деталдардын сүрөттөлүшүн 4-беттен

Техникалык прогресске байланыштуу өзгөрүүлөрдү алдын ала карагыла. U =тармактагы чыңалуу / аккумулятор блогундагы чыңалуу I =номиналдуу ток F =мин. коргоо

=Номиналдуу керектелүүчү кубат IP =коргоо классы

=жүксүз айлануу жыштыгы

=макс. тилүү ылдамдыгы D =кесүү дискинин диаметри (сырткы) d =кесүү дискинин көзөнөгү (ички) b = кесүү дискининин тишинин макс.

A =чен-өлчөмү (УxТxБ) m =салмагы Кесиндини тазалоочу аспап үчүн талаптар:

=соруучу түтүктү кошуу диаметри

=керектелген минималдуу аба

=соруучу түтүктөгү минималдуу төмөн

=соруучу түтүктөгү абанын минималдуу ылдамдыгы Материалдын максималдуу туурасынан кесилиши, 4-беттеги таблицадан караңыз. Өлчөөнүн көрсөткүчү EN 62841 негизине жараша аныкталат. Пайдалануу учурунда чөйрөсүндө уруксат берилген температура: -20 °C - 50 °C (температура 0 °C төмөн болсо, чектелген кубаттуулукта иштейт). Сактоо учурунда чөйрөсүндө уруксат берилген температура: 0 °C - 30 °C. Кубаттоо учурунда чөйрөсүндө сунушталган температура: 0 °C - 40 °C. ~ Өзгөрмө ток

II класстагы жабдык Берилгендер киргизүүлөрдүн эсеби менен берилген (учурдагы стандарттарга ылайык).

Бул маанилер электр инструменттин калдыктарын баалайт жана ар кандай электр инструменттерди салыштырып берет. Иш режимдерине жараша, электр инструментти же патрондун абалдары, учурдагы милдетүү ишинен жогору же төмөн болушу мүмкүн. Милдеттүү иштин тыныгууларын жана төмөн фазасын баалоо үчүн карагыла. Берилген бааларга ылайык колдонуучу үчүн тийиштүү коопсуздук чараларын белгилегиле, мисалы, уюштуруу чараларын. А рейтинги менен берилген үндүн деңгээлдери (EN 62841 негизинде):

=акустикалык кубаттулук

= Аныксыздык Коргоочу кулак бекиткичтерди колдонгула! Алуучу үчүн маалымат: Шайкештик тастыктамасы: № ЕАЭС RU C- DE.HA80.B.00858/21, жарамдуу мөөнөтү

тел.: +7 495 980 78 41 Өндүрүү датасы куралдын маалымат тактасында аа/жжжж| форматында көрсөтүлгөн Буюмдун колдонуу мөөнөтү 7 жыл. Өндүрүлгөндөн кийин 5 жыл сакталса, алдын ала текшербестен ишке киргизүү сунушталбайт (даярдалган күнүн этикеткадан

14. Айлана-чөйрөнү коргоо

15. Көйгөйлөр жана бузулуулар

16. Техникалык шарттарыУКРАЇНСЬКА uk
