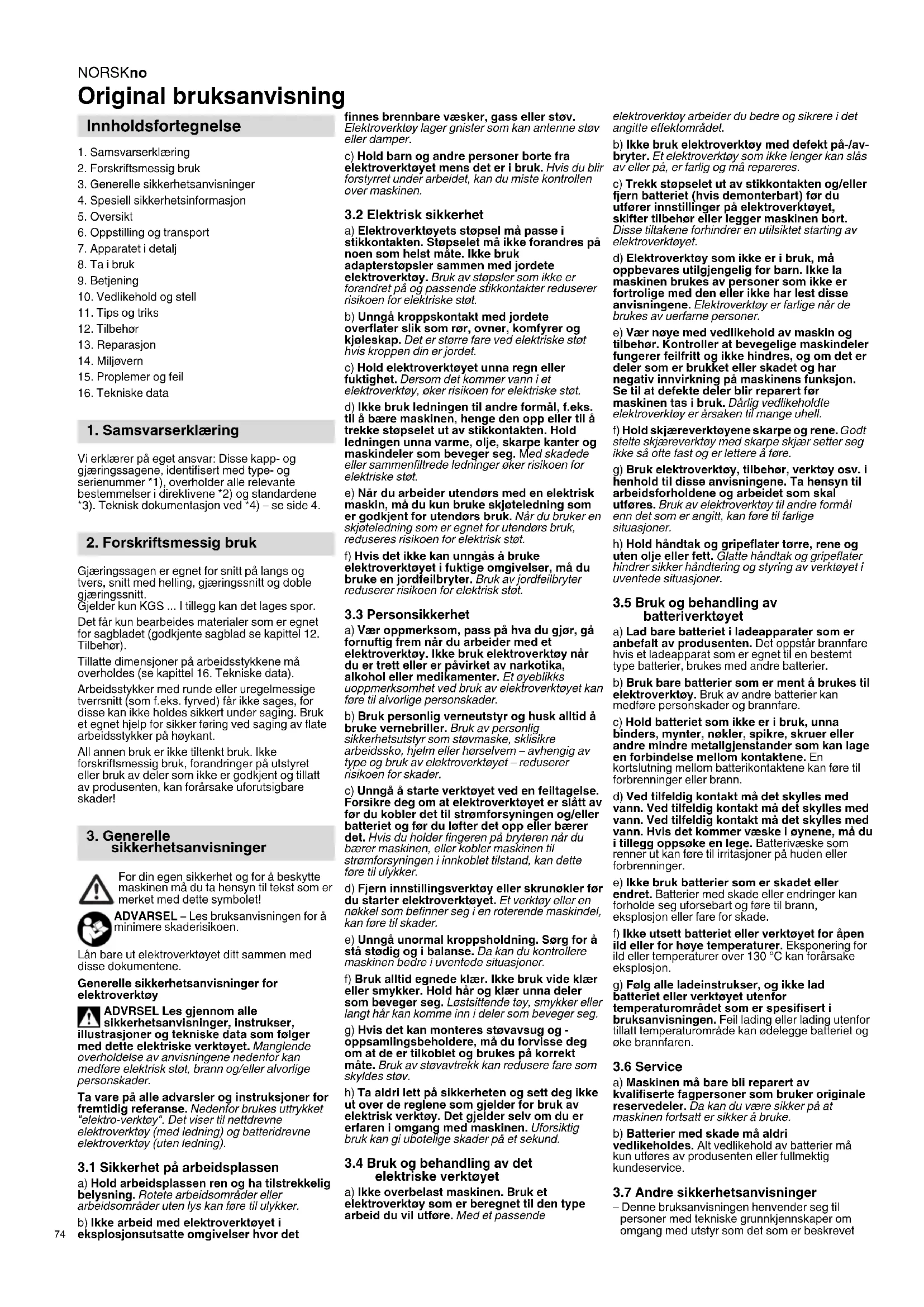

Original bruksanvisning

Innholdsfortegnelse

1. Samsvarserklaering
2. Forskriftsmessig bruk
3. Generelle sikkerhetsanvisninger
4. Spesiell sikkerhetsinformasjon
5. Oversikt
6. Oppstilling og transport
7. Apparatet i detailj
8. Taibruk
9. Betjening
10. Vedlikehold og stell
11. Tips og triks
12. Tilbehør
13. Reparasjon
14. Miljøvern
15. Proplemer og feil
16. Tekniske data

1. Samsvarserklaering

Vi erklærer pa eget ansvar: Disse kapp- og gjaeringsaggene, identifisert med type- og serienummer 1 ), overholder alle relevante bestemmelser i direktivene 2 ) og standardene 3 . Teknisk dokumentasjon ved 4 ) - se side 4

2. Forskriftsmessig bruk

Gjaeringssagen er egnet for snitt pa langs og tvers, snitt med helling, gjaeringsnitt og doble gjaeringsnitt. Gjelder kun KGS ... I tillegg kan det lages spor. Det fär kun bearbeides materialer som er egne for sagbladet (godkjente sagblad se kapittel 12 Tilbehör).

Tillatte dimensjoner pa arbeidsstykkene ma overholds (se kapittel 16. Tekniske data). Arbeidsstykker med runde erler uregelmessige tversnitt (som f.eks. fyved) fär ikke sages, for disse kan ikke holds sikkert under saging. Bruket et egnet hjelp for sikker foring ved saging av flate arbeidsstykker pa høykant.

All annen bruk er ikke tiltenkt bruk. Ikke forskriftsmessig bruk, forandringer på utstyret eller bruk av deler som ikke er godkjent og tillatt av produsenten, kan forårsake uforutsigbare skader!

3. Generelle sikkerhetsanvisninger

For din egen sikkerhet og for ä beskytte maskinen mä du t haensyn til tekst som er merket med dette symbolet!

ADVARSEL - Les bruksanvisingen for a minimere skaderisikoen.

Lan bare ut elektroverktoyet ditt sammen med disse dokumentene.

Generelle sikkerhetsanvisninger for elektronverktoy

ADVRSEL Les gjennom alle sikkerhetsanvisninger, instrukser, illustrasjoner og tekniske data som folger med dette elektriske verktoyet. Manglende overholdelse av anvisingene nedenfor kan medfrole elektrisk stot, brann og/eller alvorlige persorskader.
Ta vare pà alle advarsler og instruksjoner for fremtidig referanse. Nedenfor brukes uttrykket "elektro-verktoy". Det viser til nettdrevne elektoverktoy (med ledning) og batteridrevne elektoverktoy (uten ledning).
3.1 Sikkerhet pa arbeidsplassen a) Hold arbeidsplassen ren og ha tilstrekkelig belysning. Rotete arbeidsomrder erller arbeidsomrder uten lys kan fore til ulykker.
b) Ikke arbeid med elektroverktøyet i eksplosjonsutsatte ompigelser hvor det

finnes brennbare vaesker, gass erler stov.
Elektroverktoy lager gnister som kan antenna stov
eller damper.
c) Hold barn og andre personer borte fra elektroverktøyet mens det er i bruk. Hvis du blir forstyr under arbeidet, kan du miste kontrollen over maskinen.

3.2 Elektrisk sikkerhet

a) Elektroverktoyets stopsel mà passé i stikkontakten. Stopselet mä ikke forandres pā noen som helst mate. Ikke bruk adapterstopslerammen med jordete elektronkctoy. Bruk av stopsler som ilke er forandret pa og passende stikkontakter reduserer risikoen for elektriske stot.
b) Unnga kroppskontakt med jordete overflater sik som ror, ovner, komfyrer og kjaleskap. Det er stare fare ved elektriske stat hvis kroppen din er jordet.
c) Hold elektroverktøyet unna regn eller fuktighet. Dersom detkommen vanni et elektroverktoy, oker risikoen for elektriske stot. d) Ikke bruk ledningen til andre formal, feks. til a bare maskinen, henge den opp ell til a trekke stopselet ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter og maskindeler som beveger seg. Med skadede allerammenfiltrede ledninger oker risikoen for elektriske stot.
e) Nár du arbeider utendørs med en elektrisk maskin, ma du kun bruke skjateledning som er godkjent for utendørs bruk. Nár du bruker en skjateledning som er egnet for utendørs bruk, reduseres risikoen for elektrisk stot.
f) Hvis det ikke kan unngas á bruke elektroverktøyet i faktige omgivelser, ma du bruke en jordfeilbryter. Bruk avjordfeilbryder reduserer risikoen for elekrisk stot.

3.3 Personsikkerhet

a) Vær oppmerksom, pass pa hva du gjør,gå fornuftig frem när du arbeiter med et elektroverktoy. Ikke bruk elektroverktoy nár du er trett eller er pavirket av narkotika, alkohol erer medikamente. Et oyebliks uoppemkrssomhet ved bruk av elektroverktoyet kan fore til alvorlige persorskader.
b) Bruk personlig verneutstyr og husk alltid a bruke vernebriller. Bruk av personlig sikkerhetsutstyr som stvmaske, sklisikre arbeidssko, hjelm ell er horselvern -avhengig av type ogBruk av elektroverktoyet -reduserer risikoen for skader.
c Unnga a starte verktoyet ved en feiltagelse. Forsikre deg om at elektroverktoyet er slatt av for du kobler det til stromforsyninger og/eller batteriet og for du lofter det opp eler bærer det. Hvis du holder fingeren pa bryteren nar du bærer maskinen, ell kobier maskinen til stromforsyninger i innkoblet tilstand, kan dette fore til ulykker.
d) Fjern innstillingsverktoy erller skrunokler for du starter elektroverktoyet. Et verktoy erller en nokkel som befinner seg i en roterende maskindel, kan fore til skader.
e) Unnga unnormal kroppsholdning. Sorg for a stà stödig og i balanse. Da kan du kontrollere maskinen bedre l'ventede situjsjoner.
f) Bruk alltid egnede klær. Ikke bru kvide klær eller smykker.Hold har og klær unna deler som beveger seg.Lastsfende toy, smykker eller langt har kan komme inn i deler som beveger seg.
g) Hvis det kan monteres stovavsug og - opposamlingsbeholdere, ma du forvisse deg om at de er tilkoblet og brukes pa korrekt mate. Bruk av stovavtrekk kan redusere fare som skyldes stov.
h) Ta aldri lett pa sikkerheten og sett deg iciut over de reglene som gjelder for bruk avelektrisk verktoy. Det gjelder selv om du ererfaden i omgang med maskinen. Uforsiktigbruk kan gi ubotelige skader pa et sekund.

3.4 Bruk og behandling av det elektriske verktøyet

eletroverktoy arbeider du bedre og sikrere i det angitte effektomradet.

b) Ikke bruk elektroverktoy med defekt pa-/avbryter. Et elektroverktoy som/DDkke longer kan slas av ellpe, er farlig og ma repareres.
c) Trekk stöpselet ut av stikkontakten og/eller fjern batteriet (hvis demonterbart) fór du utførden innstninger skjefte elektrerktoyet, skifter tilbehør erller legger maskinen bort. Disse tiltakene forbinder en utilisektet starting av elektrerktoyet.
d) Elektroverktoy som ikke er ibruk, ma oppbevaresutilgengeligfor barn. Ikke la maskinen brukes av personer som ikke er fortrolige med den eller ikke har lest disse anvisinngene.Elektroverktoy er farlige nár de brukes auerfarne personer.
e) Vær noye med vedlikehold av maskin og tilbehør. Kontroller at bevegelige maskindeler fungerer feilfritt og ikke hindres, og om det er deler som er brukket eller skadet og har negativ innvirkning pa maskinens funksjon. Se til at defekte dele blir reparert for maskinen tas i bruk. Darlig vedlikeholdte elektroverktoy er ársaken til mange uehl.
f) Hold skjaereverktoyene skarpe og renc. Godt stelte skjaereverktoy med skarpe skjaer setter seg ikke sa ofte fast og er lettere a fore.
g) Bruk elektroverktoy, tilbehør, verktoy osv. i henhold til disse anvisingene. Ta hensyn til arbeidsforholdene og arbeidet som skal utfores. Bruk av elektroverktoy til andre formal enn det som er angitt, kan fore til farlige situasjoner.
h) Hold handtak og gripeflater torre, rene og uten olje ell er fett. Glate handtak og gripeflater hinder skker handtering og styring av verktoyet i uventede situajoner.

3.5 Bruk og behandling av batteriverktoyet

a) Lad bare batteriet i ladeapparater som er anbefalt av produsenten. Det oppstár brannfare hvis et ladeapparat som er egnet til en bestemt type batterier, brukes med andre batterier.
b) Bruk bare batterier som er ment brukes til elektronverktoy. Bruk av andre batterier kan medføre persokader og brannfare.
c) Hold batteriet som ikke er i bruk, unna binders, mynter, nøkler, spikek, skruer eller andreindre metallgenstander som kan lage en forbindelse mellom kontaktene. En kortslutning mellom batterikkontaktene kan före til forbrenninger eller brann.
d) Ved tilfeldig kontakt ma det skylles med vann. Ved tilfeldig kontakt ma det skylles med vann. Ved tilfeldig kontakt ma det skylles med vann. Hvis det kommer vaeske i oynene, ma du i tillegg oppsoke en lege. Batterivaeske som renner ut kan fore til irritasjoner paHUDen ellor forbrenninger.

e) Ikke bruk batterier som er skadet aller endret. Batterier med skade aller endringer kan forholde seg uforsebar og fore til brann, eksplosion aller fare for skade.

f) Ikke utsett batteriet aller verktoyet for apen idller for hove temperaturer. Eksponering for ildller temperaturer over 130^ kan forarsake eksplosjon.
g) Følg alle ladeinstrukser, og ikke lad batteriert eller verktøyet utenfor temperaturområd som er spesifisert i braksanvisingen. Feil lading eller lading utenfort tillatt temperaturområde kan ødelege batteriet og øke brannfaren.

3.6 Service

a) Maskinen mä bare bli reparert av kvalifiserte fagpersoner som bruker originalereservedeler. Da kan du vare sikker pa at maskinen fortssir sikker a bruke.
b) Batterier med skade ma aldri vedlikeholdes. Alt vedlikehold av batterier ma kun utfores av produsenten aller fullmektig kundeservice.

3.7 Andre sikkerhetsanvisninger

Denne bruksanvisingen henvender seg til personer med tekniske grunnkjennskaper om omgang med utstyr som det som er beskrevet

her. Hvis du icke har noen erfaring med slikt utstyr, bor du forst ske hjelp hos folk som har slik erfaring.
- Produsenten overtar intet ansvar for skader som oppstar fordiijke bruksanvisningen ikke ble fulgt.

Fare for elektrisk slot!

Advarsel mot persorskader fra elektrisk strom.

Fare for a bl trukket inn!

Adversel mot personskader ved at legemsdeler erler klær blir grepet fast.

Forsiktig!

Advarsel mot materialskader.

Henvisning:

Tilleggsinformasjoner.

4. Spesiell sikkerhetsinformasjon

a) Gjæringssager er tiltenkt saging av tre eller treligendeprodukter, de kan ikke brukes til skjæring av jernmaterialisom staver,stenger,skruer osv.Abrasiv stov forer til blokkering av bevegelige deler,som det nedre beskyttelsesdekselet. Skjæregnister brenner nedre beskyttesesdeksel, innleggsplaten og andre plastdeler.
b) Arbeidsemnet ma helst festes med tvinger. Dersom du holder arbeidsemnet fast med handen, sa ma du alltid holde handen minst 100mm borte fra hver side av sagbladet. Ikke bruk dette sagen til a kutte stykker som er for sma til a spenne dem fast aller holde dem fast med handen. Dersom handen din er for nær sagbladet, sa er det en okt fare for skade pga. Kontakt med sagbladet.

c) Arbeidsemnet ma vare ubevegelig og enten spennes fast aller trykkes mot stopper og bordet. Skyv aldri arbeidsemnet inn i sagbladet, og kutt aldri for "fri hand". Arbeidsstykker som er lseller beveger seg kan slyngnes ut med hoy hastighet og fore til skader.

d) Gjelder kun KGS....: Skyv<sagen gjennom arbeidsemnet. Unnga a trekke sagen gjennom arbeidsemnet. For a kutte lofter du sagchodet og trekker det over arbeidsemnet, uten a kutte.Deretter slar du pa motoren, svinger sagchodet nedover og trykker sagen gjennom arbeidsemnet.Dersom du trekker nardu kutter,s aer det fare for at sagbladet reiser seg pa arbeidsemnet og sagbladets enchet slynges voldsomt mot brukeren.
e) Du ma aldri krysse handen over tiltenkt skjærlinje, verken forller bak sagbladet. Det er svart farlig a stotte arbeidsemnet med "kryssede hender", dvs. holde arbeidsemnet til hoyre ved sider av sagbladet med venstre hand erller omvendt.
f) Grip aldri bak stopperen nár sagbladet roterer. Du má aldri underskride en sikkerhetsavstand pá 100 mm mellom hand og roterende sagblad (gjelder for begge cider til sagbladet, f.eks, ved fjerning av sagspon). Det er muligens违法犯罪 se hvor nært sagbladet er händen din, og du kan skades alvorlig.
g) Arbeidsemnet ma kontrolleres for kutting. Dersom arbeidsstykket er boyd er vridd ma widen som vris utover strammes mot stopperen. Se alltid til at det ikke oppstar en spalte mellom arbeidsstykket, stopper og bord lungs snittlinjen. Boyde eller vridde arbeidsstykker kan dreies aller forskyves og forarssake at det roterende sagbladet klemmes inn under kutting. Det ma违法犯罪e spikre aller andre fremmedlegem i arbeidsstykket.
h) Bruk sagen forst nar bordet er tomt for verktoy, trespon osv.; kun arbeidsemnet far vare pa bordet. Avfall, lose trestykker ellere andre gjenstander som kommer i beroring med sagbladet kan slynges ut med hoy hastiget.
i) Kutt kun et arbeidsemne om gangen.
Arbeidsstykker som stables oppa hverandre kan

ikke strammes aller holdes riktig fast og kan forarsake inklemming av sagbladet under saging uber det kan skli.
j) Sorg for at gjaeringsssagen star pa en jevn, fast arbeidsflate for bruk. En jevn og fast arbeidsflate reduserer faren for at gjaeringsssagen blir ustabil.
k) Planlegg arbeidet ditt. Ved hver regulering av sagbladets helning eri gjæringsvinkelen ma du se til at den regulereb stare stopperen er riktig justert og stotter arbeidsstykket, uten a komme i kontakt med sagbladet ell beskyttesesdekselet. Fornaskinen slas pa og for arbeidsstykket legges pa bordet skal det simuleres en komplett kuttebevegelse av sagbladet, slik at det garanteres at det icke oppstar hindringer erler fare for a kutte stopperen.
I) Ved arbeidsemner som er bredere aller langre enn bordets overside ma det sorges for riktig stotte, feks. med bordforlengelser aller sagbukker. Arbeidsstykker som er langre aller bredere enn bordet til gjaeringssagen kan velte, dersom de/DDke stottes riktig. Dersom et kuttet trestykke er arbeidsemnet velter, kan det skyve opp det nedre beskyttelsedsdekselet ell syngnes ukontrollert bort fra det roterende sagbladet.
m) Ikke bruk andre personer som erstatning for en bordforlengelseller for ekstra stotte. En ustabil stotte av arbeidsstykket kan fore til at sagbladet klemmes fast. Arbeidsstykket kan forskyves under kutting og trekke deg og hjelperen inn i det roterende sagbladet.
n) Stykket som er kuttet av mA ikke trykkes mot det roterende sagbladet. Dersom det er liters plass, feks ved bruk av lengdestoppere kan det kutte de stykket kiles fast i sagbladet og slyngnes volsomsbort.
o) Bruk alltid en tvinge ell er en egnet innretning for a stotte rundmaterialer som stenger ellor riktig. Stenger tenderer til a rulle bort under kutting, ved dette "biter" sagbladet seg fast og arbeidsemnet kan trekkerinn i sagbladet sammen med handen din.
p) La sagbladet oppnà fullt turtall, for du skjærer i arbeidsemnet. Dette reduserer faren for at arbeidsemnet slyngdes bort.
q) Dersom arbeidsemnet klemmes inn ell er sagbladet blokkeres, ma du slagjeringssagen av. Vent til alle bevegelingdeler har stoppet, trekk ut kontakten og/ellata ut batteriet. Fjern deretter inneklemtmaterial. Dersom du sager videre ved en sikblokkering kan du miste kontrollen erller skadegjeringssagen.
r) Etter at kuttingen er avsluttet slips bryteren, hold saghodet ned og vent til sagbladet stopper, for du fjerner stykket som ble kuttet av. Det er svert farlig a fore handen inn i nærhen av sagbladet som stopper.
s) Gjelder kun KGS 254 M, KGS 305 M, KGS 18 LTX BL 216, KGS 18 LTX BL 254, KGS 18 LTX BL 305: Hold godt fast i handtaket hvis du gjor et ufullstendig snitt er slipper bryteren for saghodet har nadd nederste posjon. Bremseeffekten i sagen kan plutselig trekke saghodet nedover og dermed utgjare en risiko for skade.

4.1 Andre sikkerhetsanvisninger

• Ta hensyn til pavirkninger fra miljoet.
• Bruk egnete underlag til lange arbeidsstykker.
• Denne maskinen mä kun startes og brukes av personer som er fortrolig med silke maskiner og til enhver tid er seg bevisst om farene vedbruken av dem.

Personer under 18 År må kun bruke这部分 maskinen i forbindelse med yrkesopplærung og under oppsyn av laerperpersonale.

• Hold uvedkommende, saarlig barn, borte frafareomrädet. Ikke la andere personere berore maskinen eller nettkabelen under drift.
  Unnga at sagtennene overoppvarmes.

Pass pata materialet 参数 smelter hvis du sager i plast.

Fare for personskade og innklemming gelige deler!

• Ikke brukijke maskinen uten at beskyttelsessinnretningene er montert.
• Hold alltid tilstrekkelig avstand til sagbladet. Bruk eventuelt egnete hjelpemidler til mating. Hold tilstrekkelig avstand til drevete komponenter under drift.
• Vent tl sagbladet stär stille for du fjerner små biter av arbeidsstykket, trerester osv. fra arbeidsområdet.
• Sag kun arbeidsstykker som er sö store at du kan holde dem sikkert under sagingen.
• Bruk strammeinnretninger erer en skruestikke for a holde arbeidsstykket fast. Slik holdes det mer sikkert enn med handen.
• Ikke bruk trykk mot sider for Å bremsagbladet.
• Trekk kontakten ut av stikkontakten erler fjern batteripakken fden det utføres innstlinger, vedlikehold og reparasjoner pa maskinen.
• Trekk kontakten ut av stikkontakten eller fjern batteripakken när apparatet ikke brukes.

Kuttfare bestar ogsa nare

skjaereverktoyet star stilie!

• Bruk hansker nár du skifter skjæverktoy.
  Oppbevar sagbladene sik at ingen kan skade seg pa dem.

(sagbladet setter seg fast i arbeidsstykket og saghodet slr plutselig oppover)!

• Velg ut egnet sagblad for arbeidsemnet som skal kuttes.
• Hold handtaket godt fast. I det øyeblinkket nár sagbladet gär inn i arbeidsemnet er faren for returslag svært hoy.
• Sag tynne arbeidsstykker kun med finannet sagblad.
• Bruk alltid skarpe sagblader. Skift straks ut stumpe sagblad. Det er akt fare for returslag narn en stump sagtann fanges inn i overflaten til arbeidsstykket.
• Ikke legg arbeidsstykkene på kant.
  I tvilstifelle, se om det finnes fremmedlegemener (f.eks. spiker eller skruer) i arbeidsstykket.
• Sag aldri flere arbeidsstykker samtidig - heller icke bunter av enkeltsstykker. Det er fare for ulykker hiss sagbladet ukontrollert fär tak i enkelte stykker.
  Gjelder kun KGS ... Nár du lager spor má du unngá trykk på sider av sagbladet - bruk en strammmeinretning.

Fare for a bli trukket inn!

Pass pà at ingen legemsdeler eller klesplagg blir grepet og trukkét inn av roterende componenter (ingen slips, ingen hansker, ingen klesplagg med vide ermer; hvis du har langt HAR ma du bruke harnett).
- Skjaer aldri arbeidsstykker hvis det finnes tau, snorer, bänd, kabel erl stältrad pa dem, ellhvis de innateholder silke ting.

Fare ved utilstrekkelig personligutstyr!

Bruk horselsvern.
Bruk vernebrille.
- Bruk stovmaske.
- Bruk egnet arbeitsstoy.
- Bruk skilaste sku.
- Bruk hansker under handtering av sagblader og rue arbeidsstykker. Oppbevar sagblad i en beholder.

Fare ved trestov!

• Bruk alltid avsugsanlegg. Avsuget ma fylle kravene som star oppfort i kapittelet 16..

• Partikler som oppstär'nar maskinen er i bruk, kan inneholde stoffer som fremkaller kreft, allergier, luftveissykdommer, fodselsskader og andre reproduksjonsskader. Noen typiske slike stoffer er: Bly (i blvholdig maling), treimpregninger (kromat, trebeskyttelsesemidler), enkelte tresorter (som eik eller bok).
• Risikoen avhenger av hvor lenge brukeren aller
• andre personer i naerheten utsettes for belastningen.
• Slike partikler ma seks trenge inn i kroppen.
  For a redusere belastningen av disse stoffene: Sorg for god utluftning av arbeidsplassen og bruk egnet vernerutstyr, som f.eks. stovmaske med filter for mikroskopiske partikler.
  Folg de rutinene som gjelder for omgang med materialer, personale, bruksomrade og-sted (f.eks. arbeidsvernbestemmeler, deponerig).
• Samle lose partikler der de oppstar; unnga neddelling i omgivelsene.

• Bruk stovoppsamleren som følgert med og et egnet avsug. Da hinder du at partiklene havner i omgivelsene.
  Minimer stovbelastningen ved a:

• unngä àrette partikelstrømmen / utblasingsluften fra maskinen mot deg selv erller andre,ller met nedfelt stov,

• bruke et avsug og/eller en luftrenser,
• holde arbeitsplassen ren og godt utluftet.
  Feiing og blasig virvler opp støvet.
  -Beskyttesklaer skal stovsugesller vaskes. Ikke blas dem ut; bank ellor borst dem.

A-Fare ved tekniske endringer, aller ved av deler som ikke kontrollert og ent av produsenten

• Monter delle maskinen noyaktig etter anvisningen.

• Bruk kun deler som er godkjent av produsenten. Dette gjelder saerlig for:

• Sagblader (Bestillingsnr., se kapittel 12. Tilbehör).

• Sikkerhetsinnretninger.
  -Visning av snittlinje

• Ikke gjør noen forandringer på delene.
  Se til at maks. turtallet som er oppgitt pa sagbladet er minst like hoyt som turtallet som er oppgitt pa sagen.

• Kontroller apparatuset fahr haverbrukomdet er skadet:Forviderebrukavapparatematdet undersoles omhyggelig om sikkerhetsinnretninger,verneinnretningerller lett skadete deler funksjonerer feilfritt og formalsmessig. Kontroller om de bevegelige delene funksjonerer feilfritt og nikke klemmer. Samtige deler ma vare riktig montert og oppfylalle driftsvilkarfora sikre feilfr drift av apparatuset.
• Ikke bruk skadde aller deformerte sagblad.

Fare fra stoy!

Bruk horselsvern.

Fare pa grunn av blokkerte.

1. slá av apparatet,
2. Trekk kontakten ut av stikkontakten aller fjern batteripakken,
3. bruk hansker,
4. Fjern blokkeringen med et egnet verktoy.

4.2 Spesiell sikkerhetsinformasjon for batteridrevne maskiner:

Ta batteriet ut av maskinen for alle former for innstilling, verktoybnty, vedlikehold ell er renjering.

Batteriene mä beskyttes mot fuktighet!

Ikke utsett batteriene for apen ild!

Ikke bruk defekte aller deformerte batterier! Ikke apne batteriene! Kontaktene i batteriene ma违法犯罪e kortsluttes!

Frakt av Li-ion-batterier er underlagt bestemmelser for frakt av farlig gods (UN 3480 og UN 3481). Gjor deg kjent med geldende forskritter for frakt av Li-ion-batterier. Ta eventuelt kontakt med transportforetaket du bruker. Metabo kan levere sertifisert emballasje.

Send bare med batteriet hvis maskinhuset er uskadet og det likke lekker vaeske. Ta batteriet ut av maskinen nar den sendes. Sikre kontaktene mot kortslutting (f.ecs. med tape).

4.3 Symboler på apparatet (avhengig av modell)

Les bruksanvisingen.

Ilke rør sagbladet.

Fareomrade. Hold fingre, hender og armer unna dette omradet.

Bruk vernebriller og horselvern.

Ikke bruk apparatet i fuktige aller vate omgivelser.

ADVARSEL Se违法犯罪 när det er tent.

4.4 Sikkerhetsinnretninger Beskyttelsesdeksel (5)

Beskyttesesdekselet beskytter mot utilsiktet beroring av sagbladet og mot spon som blir slengt rundt.

Sikkerhetslås (26)

Maskinen kan bare slas pa nár sikkerhetslåsen (hóyre eller venstre) er trykket inn.

Stopper arbeitssemne (25)

Stopperen til arbeidsemnet forhindrer at et arbeidsemne kan beveges under saging. Stopperen til arbeidsemnet ma alltid vaere montert under drift.

Se til at den ekstra profilen (33) er riktig justert og stotter arbeidsstykket sa godt som mulig, uten a komme i kontakt med sagbladet aller beskyttelsesdekselet. Lasing med festespaken (34).

For maskinen slas pa og for arbeidsstykket legges pa bordet skal det simuleres en komplett kuttebevegelse med sagbladet for a vare sikker pa at det ikke finnes hindringer erer fare for a kutte ekstraprofilen (33).

Ved skræ aber doble gjaeringsnitt kan en feil innstilt ekstraprofil (33)kommen i beroring med sagbladet og forársake alvorlige skader!

Ekstraprofilen (33) pa materialstopperen forskyves for hellingssnitt ved at festespaken (34) losses.

Gjelder kun i KGS...305...(se fig. A): Denne maskinen har en ekstraprofil pa hore og venstre side (33). For spesielle snitt kan det vare nødvendig a ta av ekstraprofilen (33). Da

forskyves den til de 2 trekantene stared rett overfor hverandre. I donne stillingen kan ekstraprofilen
(33) tas av oppover. Etter sagingen settes ekstraprofilen (33) tilbake og festes med stoppeskruen, sa det er sikkert at den ikke blir borte.

5.Oversikt

Se side 2.

Bildene er eksempler for alle maskiner. Derfor kan din maskin se litt annerledes ut enn den pa bildet.

1 Sponsekkens Iås
2 Sponsekk
3 Sponavssstuss
4 Boyle
5 Beskyttesesdeksel
6 Lengdeanlegg
7Bord
8 Dreiebord
9 Innleggskive
0 Stoppegrep for dreiebord
1 Sperekrelinke for laseposisjoner for dreiebordet *
2 Festeskrue for trekkinnretning*
3 Unbrakonokkel / verktoydepot for unbrakonokkel
4 Strammeinnretning for arbeidsemne
5 Bordutvidelse
6 Lasespak til bordutvidelse
7 Las for sagblad
8 Saghandtak
9 Visning av snittlinje
20 Lasespak / barehandtak *
21 Krok for kabelopprulling
22 Stoppespake for hellingsinnstilling
23 Sperreknapp (for a utvide hellingsvinkelen +/- 2°)
24 TransportlAs
25 Materialsoppen
26 Sikkerhetslasing
27 Pa/av-bryter til sagen
28 Bryter for visning av snittlinje.
29 Knapp for opplasing av batteri
30 Knapp for kapasitetsindikator
31 Kapasitets- og signalindikasjon *
32 Batteri *
avhengig av modell / utstyr

6. Oppstilling og transport

KS 216 M: Montere festespak for helningsinnstilling (22) (Se side 2, fig. oppe til hoyre)

1. Sving dreiebodret (8) til 0^ -stilling.
2. Skru festeskruen av sekskantbolten.
3. Sett festespaken på sekskantbolten (22) og trekk til i retning med klokken.
4. Trekk av festespaken (22); rett den inn omtrent vannrett og sett den tilbake pa seskantbolten og skru fast med festeskruen.

Monter ev. barehandtak (20) (avhengig av modell)

• Skru bærehändtaket (20) fast som vist.

Monter ev. bordutvidelse (15) (avhengig av modell)

1. Ta av hoyre og venstre bordutvidelse fra transportemballasjen.
2. Bordutvidelsen med bevegelig lengdeanlegg (6) settes inn pa hore side. Veer noye med a feste pa riktig side; pa feil side er det vanskelig a ta den av igjen.
3. Trykk inn knappen (35) og skyv foreskinnen na bordutvidelsene (15) helt inn i festene. Knappen fester seg og bordutvidelsene (35) er montert.
4. Onset bordbrede stilles inn og bordutvidelsen lases med lasespaken (16).
5. Som stotte til spesielt lange arbeidsstykker kan de to bordutvidelsene (15) pa sider tas av og settesammen (se fig.B) fora kunne plasseres fritt i rommet.Husk a sette dem tilbake pa maskinen!

Hervisning:

For a ta av bordutvidelsen (se fig. B): Trekk ut til anlegg, sa knappen (35) kan trykkes gjennom apningen pa baksiden (f.ecks, med en unbraconokkel). Trekk bordutvidelsen helt ut.

Gjelder kun KGS ... 305: Trekk boylen ut ved behov

1. Lásne de to innvendige sekskantskruene som boylenl (4) er festet med pa undersiden
2. Trekk boyle (4) ut sā langt det gār og fest den ved á stremme de 2 innvendige seskansruene.

Forsiktig!

• Et egnet kappasag-understell, en fast monter arbeidsplate erer en arbeidsbenk kan brukes som underlag.
• Apparatet mä ogsa stä sikkert vedbearbeidelse av storre arbeidsemner.
  -Lange arbeidsemner ma stottes opp i tillegg med egnet tilbehør.

Hervisning:

For mobil bruk kan maskinen skrus fast pa en kryssfiner-ller arbeidsplate (500mm× 500mm, minst 19mm tykk).Ved bruk ma platen festes pa en arbeidsbenk med skrustikker.

1. Skru apparatet fast i underlaget.
2. Løsne transportlåsen (24): Saghodet trykkes litt nedover og holdes fast. Trekke ut transportlås (24).
3. Saghodet svinges langsomt oppover.

Transport

1. Saghodet svinges nedover og transportljasen (24)trykkes inn.
2. Gjelder kun KGS ....: Trekkinnretningen lases med festeskruen (12) i fremste posisjon.
3. Helst skal dreiebordet (8) svinges 45^ mot hoyre.

Forsiktig!

Alternativt kan begge bordutvidelsene (15)
skyves welt inn og festes med lasespaken (16).
Løft og baer maskinen i de to bordutvidelsene (15).

7. Apparatet detailj

7.1 På/av-bryter motor

Slapamotor:

1. Trykk inn sikkerhetslasingen (26) (hoyre ell er venstre) og hold den innate.
2. Trykk pa/av-bryteren (27) og hold den innate.
3. Slipp sikkerhetslåsingen (26).

Slä av motoren:
- Slipp pã/av-bryteren (27).

7.2 Visning av snittlinje (19)

I Precision Cut Line System" (PCL) er det plasserten LED over sagbladet som kaster en noyaktig skyggge av sagbladet pa arbeidsstykket. Det gjor at kalibrering ici er nodvendig.

1. Aktiver PCL med bryteren (28).
2. Senk sagbladet ned til noen fä centimeter over arbeidsstykke for à fā en noyaktig snittlinje.
3. Rett inn arbeidsstykket i forhold til snittlinjen som vises.

Pà batteridrevne maskiner aktiveres lyset med et kort trykk pa av/pa-bryteren (27). Ved korte arbeidspauser slukker lyset (hvilemodus) og aktiveres igjen automatisk nár du arbeider videre. Dersom lyset er unodvendig, kan det kobles ut med bryteren (28) for à spare batterikapasitet.

Fare!

Lysstralen skal ikke rettes mot øynene til personer og dyr.

7.3 Innstilling av helling

Etter lösning av stopspasken (22) kan sagen helles trinnløst mellom 0^ og 45^ Iddrett mot venstre (38).

Under regulering trykkes sperreknappen (23) inn, for a ogsa kinne stille inn vinkler inntil 47^ loddrett mot venstre aller inntil 2^ loddrett mot høyre.

Kun for KGS...305... kan sagen i tillegg stilles mot hoyre til loddrett tilstand: Lsesne festespaken (22) OG trekk knappen (39) forover. Na kan sagen vipps trinnlost 0^ og 45^ mot hoyre til loddrett (38).Under justering trykker du sperreknappen (23) inn, for ogsa a kunne stille inn vinkler inntil 47^ mot hoyre loddrett.

Fare!

Ikke for KGS...305..., KS 216 M: Du kan tilpasse posisjorden til festesaken etter dine behov: Festesaken trekkes ut, dreies og trykkeknes inn i onsket posisjon og lases fast.

7.4 Dreiebord

Gjelder kun KGS....: For gjaeringsnitt kan dreiebordet (8) beveges mot hoyre aller venstre etter at festespaken (10) er losnet og sperreklinken (11) aktivert. På denen maten reguleres snittvinkelen til arbeidsstykkets anleggskant.

Gjelder kun KS....: For gjaeringsnitt kan dreiebordet sette i onsket vinkel etter at festespaken (10) er lnsnet. P a donne maten reguleres snittvinkelen til arbeidsstykkets anleggskant.

Fare!

For at helningsvinkel ikke skal endres under saging mæ festespaken (10) på dreiebordet vris fast (også laseposijoner!).

7.5 Gjelder kun KGS....: Trekkinnretning

Med trekkinnretningen kan det och sages arbeidsemner med store tverrnitt. Trekkinnrettingen kan brukes til alle slitttypere (rette snitt, gjaeringsnitt, snitt med heling og doble gjaeringsnitt, somt saging av spor).

Begrensningen av snittdybde (48) gjor det mulig,
sammen med trekkinnrefningen, a fage spur.

Reguleringsskruen dreies og festes med kontramutteren. Begrensning av snittydbe kan deaktivernes nr stopperen (49) skyves bakover.

8. Tai bruk

8.1 Tilkobling av sponsekk / sponavtrekk

Fare!

Noen typ erstov (f. eks. fra eik, bok og ask) kan forarsake kreft ved innanding.

Arbeid kun med monter sponsekk erer et egnet sponavtrekk.
- Bruk en stovmaske i tillegg, for det er ikke alt sagstov som fanges opp eller suges bort.
-Tom sponsekken regelmessig. Bruk stovmaske under tomming.

När du tar apparatet i drift med medlevert sponsekk:
- Sett sponsekken (2) på spon avtrekksstuss (3). Se til at låsen (1) til sponsekken er lukket.

• Bruk en egnet adapter for forbindelse med avtrekssstussene (se kapittel 12. "Tilbehör")
• Se til at sponavteksanlegget oppfyller kravene som er oppforte i kapittel 16. "Tekniske data".
  Se ogsa bruksanvisningen til avsuget!

8.2 Montering av strammeinnretning arbeidsemne

Strammeinnretningen til arbeitssemnet (14) kan monteres i to posisjoner:

-For brede arbeidsstykker: Strammeinnretninger til arbeidsstykker settes i bakerste boring (36) til bordet.
- For smalearbeidsstykker: Strammmeinnrettingen til arbeidsemnet settes i fremste boring (37) til bordet.

8.3 Spesielt for maskiner med stromtilkobling

Fare! Elektrisk spunning

-Nettspanning og -frekvens ma stemme overens med de data som er angitt pa apparatets typeskill;
- Sikring med en Fl-bryter med en feilstrøm på 30 mA;
-Stikkontakter ma vare installer, jordet og testet iht. forskrittene.
- Legg ut den elektriske kabelen slick at den/DD: hindrer arbeidet og/DD: kan skades.
Som skjoteledning ma det bare brukes gummikabel med tilstrekkelig diameter (3× 1,5mm^2)
- Bruk skjoteledning for utendørsBruk.Ved utendørsbru kma bare godkjente og merkedeskijoteledninger brukes.
- Unngå utilsiktet start. Forsikre deg om at pa/avbryteren er av när du setter i kontakten.

8.4 Spesielt for batteridrevne maskiner

• Unngå utilisiktet start. Kontroller at bryteren er slätt av for du setter inn batteriet.

Batteripakke

Før bruk ma batteripakken (32) lades opp.
Lad opp batteriet pa nytt his effekten avtar.
Anvisninger om lading av batterier finner du i bruksanvisningen til Metabo-laderen.
Batteriene har kapasitets- og signalindikator (31) (utstyrsavhengig):
- Trykk pa tasten (30) for a lese av ladenivaret ved hjelp av LED-lampene.
- Hvis en LED-lampe lyser, er batteripakken nesten tom og ma lades opp igjen.

Ta ut og sette inn batterier

Ta ut: Trykk pa knappen for opplasing av batteriet (29) og trekk det ut (32) ut fremover.

Setteinn:Batteripakken (32) skyvespail den Iases fast.

9. Betjening

• Kontroller at sikkerhetsinnretningene er feilfrie ffor arbeidet pabegynnes.
  Innta riktig arbeidsstilling for a sage:

Grip aldri inn i hengselområdet eller under apparatet nr saghodet vippes uller svinges!

• Hold saghodet godt fast under helling.
• Brukunder arbeitet:

NORSKno

Underlag for arbeidsstykker -for Lange arbeidsstykker, hvis de kan falle ned fra bordet etter kapping
- Sponsekk aller sponavtrekksanlegg.
- Sag kun arbeidsstykker som er sa store at du kan holde dem sikkert under sagingen.
- Trykk alltid arbeidsstykket ned mot bordet under saging, og pass pa at det ikke klemmer. Bruk heller ikke trykk fra sider for a bredse sagbladet. Det er fare for ulykke hvis sagbladet blokkeres.

9.1 Rette snitt

Utgangspositionjon:

• Transport-läsingen (24) er trukket ut.
  Saghodet svingt oppover.
  -Gjelder kun KGS....:Deaktivere snittdybdeinnstillingen (49).
  Dreiebordet star 0°-posisjon, festehandtaket (10) for dreiebordet er tiltrukket.
  Loddrett helling avvippearmen er pa 0^ stoppespaken (22) for innstilling av helling er trukket til.
  Gjelder kun KGS....: Trekkinnretning helt bak.
  -Gjelder kun KGS...Festeskruen (12) i trekkinnretningen er Iosnet.
  -Stille inn materialstopperen (25): Lnsne festespaken (34).Skvy ekstraprofilen (33)KGS...305...ekstroplifene) sik at arbeidsstykket stottes sa godt som mulig,uten a komme i Kontakt med sagbladet eller beskyttelsesedekselet. Las fast med festspaken (34).

Sage arbeidsstykke:

1. Arbeidsstykket trykkes mot materialstopperen og klemmes fast med materialfesteanordningen (14).
2. Gjelder kun KGS ...: Ved bredere arbeidsstykker: Trekk saghodet fremovser (mot bruker) (trekkinnretning).
3. Sikkerhetslåsen (26) betjenes og pa/av bryter (27) trykkes og holdes nede.
4. Saghodet senkes helt ned med handtaket og skyves ev. bakover (bort fra bruker). Under saging trykkes saghodet kun sa fast pa arbeidsemnet at motorens turtall ici synker for mye.
5. Sag gjennom arbeidsstykket i en arbeidsgang.
6. Pa / av bryter (27) slippes og saghodet svinges langsom tilbake i ovre utgangsposison.

9.2 Gjæringsnitt

Utgangsposisjon:

• Transport-läsingen (24) er trukket ut.
  Saghodet svingt oppover.
  Gjelder kun KGS....: Deaktivere snittdybdeinnstillingen (49).
  Loddrett helling avvippearmen er pa 0^ stoppespaken (22) for innstilling av helling er trukket til.
  -Gjelder kun KGS....Trekkinnretning helt bak.
  -Gjelder kun KGS...Festeskruen (12) i trekkinnretningen er Iosnet.
• Stille inn materialstopperen (25): Løsne festespaken (34). Skyy ekstraprofilen (33) (KGS...305: ekstraprofilene) helt mot sagbladet, sa arbeidsstyktket fár god stotte. Lås fast med festespaken (34).

Sage arbeidsstykke:

1. Festehandtaket (10) til dreiebordet dreies lost og pa KGS....: sperreklinken (11) lnsnes.
2. Onsket vinkel stilles inn
3. Festehandtaket (10) til dreiebordet trekkes til.
4. Arbeidsstykket sages som beskrevi "Rette spitt".

9.3 Snitt med helling

Utgangspositionjon:

• Transport-lasingen (24) er trukket ut.
  Saghodet svingt oppover.
  -Gjelder kun KGS....:Deaktivere snittdybdeinnstillingen (49).

-Dreiebordet star 0^ -posisjon, festehandtaket (10) for dreiebordet er tiltrukket.
Gjelder kun KGS...Festeskruen (12) i trekkinnretningen er losnet.
Gjelder kun KGS....: Trekkinnretning helt bak.
- Stille inn materialstopperen (25):

Lösne festspaken (34). Skyv ekstraprofilen (33) (KGS...305.... ekstraprofilene) sik at arbeidsstykket stottes sugars godt som mulig, uten a komme i kontakt med sagbladet aller beskyttelsesdekselet. Las fast med festspaken (34).

Gjelder kun KGS...305...: For enkelte vinkler kan det vaere nodvendig a ta av en av ekstraprofilene (33). Da forskyves den til de 2 trekantene starrett overfor haverandre. I donne stillingen kan ekstraprofilen (33) tas av oppover. Etter sangenen settes ekstraprofilen (33) tilbake, sa det er sikket at den ikke blir borte.

Sage arbeidsstykke:

1. Løsne stoppespaken (22) for hellingsinnstilling på baksiden av sacked.
2. Vippearmen helles langsomt i onsket posisjon. Mer info i kapittel 7.3.
3. Stoppespake (22) for hellingsinnstilling trekkes til.
4. Arbeidsstykket sages som beskrevet i "Rette snitt".

9.4 Doble gjaeringsnitt

Henvisning:

Dobbelt gjaeringsnitt er en kombinasjon av gjaeringsnitt og snitt med helning. Det vil si at arbeidsstykket sages pa skratt til bakerste anleggskant og pa skra til oversiden.

Fare!

Ved doble gjaeringsnitt er sagbladet lettere tilgengelig pa grunn av den sterke helningen - dermed er det en økt fare for skade. Hold tilstrekkelig avstand til sagbladet.

Utgangsposisjon:

• Transport-lasingen (24) er trukket ut.
  Saghodet svingt oppover.
  Gjelder kun KGS....: Deaktivere snittdybdeinnstillingen (49).
  Dreiebordlasti ansketposjon.
  Vippearm er hellet og lax i onsket vinkel mot overflaten pa arbeidsstykket. Mer info i kapitel 7.3.
  Gjelder kun KGS....Festeskruen (12) i trekkinnretningen er losnet.
  Gjelder kun KGS....: Trekkinretning helt bak.
• Stille inn materialstopperen (25): Lõne festespaken (34). Skvý ekstraprofilen (33) (KGS...305... ekstraprofilene) sik at arbeidsstykket stottes sa godt som mulig, uten á komme i Kontakt med sagbladet ell beskyttelsesdekselet. Las fast med festespaken (34). Gjelder kun KGS...305... For enkelter vinkler kan det vaere nodvendig à ta av en av ekstraprofilene (33). Da forskytes den til de 2 trekantene starrett overfor haverandre. I dette stillingen kan ekstraprofilen (33) tas av oppover. Etter sningen settes ekstraprofilen (33) tilbake, sa det er sikkerat den不信 blir borte.

Sage arbeidsstykke:

Arbeidsstykket sages som beskrevet i "Rette snitt".

9.5 Gjelder kun KGS....: Skjaere spor

Henvisning:

Begrensningen av snittdybden gjor det mulig,
sammen med trekkinretningen, a lage spor. Det
skjer ingen seperarere denitt, men arbeidsemnet
sages kun inntil en bestem t dybde.

Fare for returslag!

Nár en lager spor er det speiselt viktig, at det ikke utoves trykk fra sidén på sagbladet. Hvis ikke kan saghodet plutselig slá oppover! Bruk en strammeinnretning nár du lager spor. Unngå trykk fra sidén på saghodet.

Utgangsposisjon:

• Transport-lasingen (24) er trukket ut.
  Saghodet svingt oppover.
  Vippearm er hellet og lst i onsket vinkel til arbeidsemnets overflate. Mer info i kapittel 7.3.
  Dreiebordetlasti onsketposjon.
  -Festeskruen (12) til trekkinnretningen er losnet.
  -Trekkinrretning helt bak.

Sage arbeidsstykke:

1. Begrensning av snittdybde (48) stilles inn pa onsket snittdybde og festes med en kontramutter. Skv anlegget for snittdybdeinnstillingen (49) forover.
2. Sikkerhetslasingen (26) lnses og saghodet svinges nedover, sik at innstilt snittdybde kan kontrolleres:
3. Lag provesnitt.
4. Trinn 1 og 3 gjentes, helt til onsket snittdybde er innstilt.
5. Arbeidsstykket sages som beskrevet i "Rette snitt".

10. Vedlikehold og stell

Fare!

Trekk kontakten ut av stikkontaken erller fjern batteripakken for det utfores vedikehold og rengjoringsarbeit (32) pa maskinen.

• Vedlikeholds- aller reparasjonsarbeider utover det som er beskrevet i dette kapitelet ma kun utfores av fagfolk.

• Deler med skade, spesielt sikkerhetsinnretninger,鬆 kun skiftes ut med originale deler. Bruk av deler som ikke er kontrollert og godkjent av produsenten kan forarssake uforutsigbare skader.

• Etter vedlikehold og rengjoring ma alle sikkerhetsinnretninger settes i drift igjen og kontrolleres.

10.1 Utskifting av sagbladet

Forbrenningsfare!

Rett etter sagging kan sagbladet vaere svert varmt. Vent til sagbladet er avkjolt. Ikke rengjor varme sagblad med brennbar vaeske.

Fare for kutt, selv nag sagbladet stared

stille!

Ved losning og stramming av strammeskruen (40) må beskyttelsesedekselet (5) vare svingt over sagbladet. Bruk hansker när du skifter ut sagblad.

1. Trekk kontakten ut av stikkkontakten aller fjern (32) batteripakken,
2. Sett saghodet i ovre posisjon.
3. Lase sagbladet: Laseknappen (17) trykkes, ved dette dreies sagbladet med den andre handen, helt til laseknappen lases fast. Laseknappen holdes innate.
4. Strammeskruen og skiven (40) skrus av sagbladakselen med unbrakonokkel (13) i retining med klokken (venstregiengel).
5. Skyy beskyteltsesdekselet (5) oppover og hold det.
6. Utvendig flens (41) og sagblad (42) tas forsiktig av sagbladakselen og beskytieldsedekselet lukkes igjen.

Fare!

Ikke bruk rengjoringsmiddel (f.eks. til a fjerne rester av kvae) som kan angripe maskinens deler av lettmetall og dermed forringe maskinens styrke.
7. Rengjoring av strammeflate:

-Sagbladets aksel (45),
-Sagblad (42),
-Utwendig flens (41),
-Innvendig flens (44)

Innvendig flens ma legges riktig pa! Ellers kan sagen blokkeres eller sagbladek et klosnes! Innvendig flens ligger riktig nar ringspotet peker mot sagbladek og den flate sider mot motoren.

1. Innvendig flens (44) settes pa.

2. Skyy beskyttelsesdekselet (5) oppover og hold det.

10.Legg pa nytt sagblad - vaer obs pa dreieretning: Sett fra venstre (apne) side ma pilen pa sagbladet tilvare pilretningen (43) pa sagbladets tildekning!

Bruk kun sagblad som oppfyller kravene og spesifikasjonene som er nevnt i denen bruksanvisningen.

Bruk kun egnede sagblader som er bestemt for maksimalt turtall (se "Tekniske data")sentrifugalkraften kan fä deler fra uegnede eller skadde sagblader til à slynges ut med eksplosvik kraft.

Sagblad som er tiltenkt kutting av tre aller lignende arbeidsemner ma tilsvare EN 847-1. Ikke bruk:

• Sagblader av høylegert stål (HSS);
• Skadde sagblad;
  -Kappeskiver.

• Bruk kun originaldeler for a montere sagbladet.
• Ikke bruk lse reduksjonsringer, sagbladet kan ellers l-osne.
• Sagblader mä monteres sik at de roterer uten ubalanse eller slag og sik at de/DDke kan Iosne.
  11.Lukk (5) beskyttesesdekselet igjen.
  12.Utvendig flens (41) skyves pa igjen - den flate siden ma peke mot motoren!
• Strammeskrue med skive (40) skrus pa mot klokken (venstregjenge) og trekkes handfast til.
  14.Lase sagblade: Laseknappen (17) trykkes, ved dette dreies sagblade med den andre handen, helt til laseknappen lases fast. Laseknappen holds innate.

• Sekskantnøkkel mAkke forlenges.
• Ikke slå pa sekskantnøkken for Å feste strammeskruen.
  15.Strammeskruen (40) trekkes fast til med (13) seskantnokkelen.
  16.Kontrollere funksjon. Gjor dette ved a svinge sagbladet nedover:
  -Beskyttesesdekselet mä frigi sagbladet nár det svinges nedover, uten à berère andre deler.
  -Nar sagen klaffes opp i utgangsposisjon ma beskyttesesdekselet automatisk delke sagbladet.
  Drei sagbladet for hand. Sagbladet ma kunne dreies til alle posisjoner uten a berore andre deler.

10.2 Utskifting av innleggskive

Hvis innleggskiven (9) er skadet er det fare for at sma gjenstander kan klemmes fast melmm innleggskiven og sagbladet og dermed blokkere sagbladet. Skift straks ut skadede innleggskaver!

1. Skru ut skruene på innleggsskiven. Ev. dreies dreiebordet og sagchodet helles, sik at skruene kan nas.
2. Ta av innleggskiven.
3. Sette inn en ny innleggsskive.
4. Trekke til skruene på innleggsskiven.

10.3 Justere materialstopperen

1. Løsne unbrakoskruene (46).
2. Materialstopperen (25) rettes ut sikk at den star i noyaktig hoyre vinkel til sagbladet nar dreiebordet las 10°-posjon.
3. Trekk til unbrakoskruene (46).

KGS/KS...: venstre skrue = 0^ , høyre skrue = 45^ KGS 305 M: venstre skrue = 45^ mot venstre, øvre skrue = 0^ , høyre skrue = 45^ mot høyre

Skru ut torx-skruen i hebelen; ta av hebelen og sett den lett fordreid tilbake i sekskantbolten. Trekk til torx-skruen igjen.

10.6 Rengjore encheten

Fjern spon og stov med stvsuger erler børste fra:

• Reguleringsinnretninger;
  -Betjeningselementer;
• Varmeavledning fra motoren;
• Rom under innleggskive;
• Visningen av snittlinjen (demonter sagblade; gjør rent med en klut eller en myk pensel);
  -Beskytttesesdeksel-systemet

10.7 Oppbevare apparatus

Oppbevar apparatet pa en sik mate at det ikke kan startes av uvedkommenende.
Se til at ingen kan skade seg pa utstyret.

Forsiktig!

• Ikke oppbevar maskinen ubeskyttet utendars erleri fuktige omgivelser.

10.8 Vedlikehold

Hver gang for maskinen brukes

Fjern sagspom med stovsuger aller kost.
- Kontroller at strømkabelen og stopselet aller batteripakken ikke er skadet, iæ ev. defekte deler skiftes ut av en elektriker.
- Kontroller alle bevegelige deler, om de kan beveges fritt over hele bevegelsesomradyet.

Regelmessig, alt etter bruksbetingelser

• Kontroller alle skruer og bolter, ettertrekk om nodsvendig.
  Kontroller returfunksjonen til saghodet (saghodemagtilbakeivoretgangsposisjon gjennom fjaerkraft)ev.skifes fjaeren ut.
• Føringselementene smoreslett inn med olje.

11. Tips og triks

• Ved Lange arbeidsstykker ma egnede underlag brukes til venstre og hoyre for sagen.
• Ved snitt med helling ma arbeidsstykket holds fast til hoyre for sagbladet.
• Under saging av sma avsnitt ma ekstra stoppere brukes (som ekstra stoppere kan det f.eks brukes et passende trebrett som skrus fast pa stopperen til apparatet).
  -Under saging av et buet (forskjovet) brett (50) legges widen som bues ut mot
  materialstopperen.
• Arbeidsemner må ikke sages på høykant, men legges flatt på dreiebordet.

12. Tilbehør

Bruk kun original Metabo-ller CAS-(Cordless Alliance System) batterier og tilbehør.

Bruk kun tilbehör som oppfyller kravene og spesifikasjonene som angis i/DDNE bruksanvisingen.

A Vedlidgeholds- og pleiespray for fjerning av harpiksrester og for konservering av metalloverflatene. 0911018691

B Avtrekksadapter Multi for forbindelse av avtrekksslanger med 44, 58 aller 100mm forbindsesesstykke 0910058010

C Metabo universalstovsuger (se katalog)

D Chassis:

Universal-maskinstativ UMS 631317000
Mobilt arbeidsbord KSU 251 Mobile [phone]
Arbeidsbord KSU 251 629005000
Arbeidsbord KSU 401 629006000

E Rullestativ.

RS 420 0910053353

F Ladere: ASC 145, osv.

G Batterier med ulik kapasitet. Kjop bare batterier i en spenningsklasse som passer til ditt elektriske verktoy.

for saging pa langs og pa tvers i massivt tre

I Sagblad Precision Cut Classic 628060000 216× 2,4 / 1,8× 30 40 WZ 5^ neg

for saging pa Iangs og pa tvers i massivt tre og kryssfiner

J Sagblad Multi Cut Classic 628066000

216× 2,4 / 1,8× 3060FZ / TZ5^

for saging pa langs og pa tvers i materialer med beegg, laminat, plastikk og aluminiumsprofiler

for saging pa langs og pa tvers i materialer med beegg, laminat, plastikk og aluminiumsprofiler

Sagblader for KGS 305 M:

M Sagblad Precision Cut Classic 628064000 305× 30× 2,4 / 1,856WZ5^ neg

for saging pa Iangs og pa tvers i massivt tre og kryssfiner

N Saqblad Multi Cut 628091000

305× 30× 2,8 / 2,096 FZ/TZ 5^ neg

for saging pa langs og pa tvers i materialer med beegg, laminat, plastikk og aluminiumsprofiler

Sagblader for KGS 18 LTX BL 216:

for saging pa Iangs og pa tvers i massiv tre og kryssfiner

Det komplette tilbehorsprogrammet finner du pa www.metabo.com aller i katalogen.

13. Reparasjon

Fare!

Reparasjoner pa elektriske maskiner farr kun gjennomfores av elektrofagfolk!

En defekt stromkabel skal bare byttes med en original, Metabo kabel som fas fra Metabo service.

Takontakt med din Metabo-forhandler hisd u har en elektrisk Metabo-maskin som ma repareres.

Adresser finner du pa www.metabo.com.

NORSKno

Du kan laste ned resveredelslicer fra www.metabo.com.

14. Miljøvern

Følg nasjonale forskritter for miljøvennlig deponerig og resirkulering av gamle maskiner, emballasje og tilbehør.

Emballasjematerialene mä kasseres i henhold til merkingen og kommunale retningslinjer. Du finner mer informasjon pa www.metabo.com i området Service.

Gjelder kun land i EU: Elektroverktoy skal,/DD, ikke kastes i husholdningsavallet! Iht. EU-direktiv 2012/19/EU on kasserte elektriske

og elektroniskeprodukter og omsetting av direktivet til nasjonal rett, ma kassert elektronverktoy samples spesielt og brings til miljøvennlig gjenvinning.

15. Proplemer og feil

Folgende beskrives problemer og forstyrelser som du kan fjerne selv. Dersom disse beskrevne tiltakene ikke hjelper deg videre, se kapittel 13. "Reparasjon".

Fare!

I sammenheng med problemer og forstyrelser skjer det spesielt mange ulykker. Vær derfor obs pa:

Trekk kontakten ut av stikkontakten aller fjern (32) batteripakken for hver feilfjerning,
- Sett alle sikkerhetsinnretninger i drift og kontROLLER dem igjen hver gang en feil er blitt rettet.

Ingen kuttefunksjon

Transport-laslast:

• Trekk ut transport-lås.

Sageeffekten for lav

Sagbladet er uskarpt (bladet har muligens friksjonsmerker pa sidene);

Sagbladet er uegnet for materialet (se kapittel 12. "Tilbehør");

Sagbladet er skjevt:

• Bytt sagblad (se kapittel 10. "Vedlikehold").

Sagen vbrerer mye / sagbladet gár urundt

Sagbladet er skjevt:

• Bytt sagblad (se kapittel 10. "Vedlikehold").
  Sagblad er ikke riktig montert:
• Sagblad monteres riktig (se kapittel 10. "Vedlikehold").
• Evt. kan sagbladet dreies noe i forhold til den invendige flensen.

Bearbeiding av tre med mye kvae kan LED-ene tilsmusses.

I sa fall kan linsens rengjores med vaskebensin.

16. Tekniske data

Forklaringer til opplysningene på side 4.
Med forbehold om endringer grunnet tekniske forbedringer.
U =Nettpenning / spenting til batteripakke
I=Nominell strøm
F = Min. sikring
P1 =Nominelt effektopptak
IP=Beskyttesesgrad
n0 =Hastighet
v0 =Maks. skjaerehastighet
D = Diameter på sagblad (utvendig)
d = Sagbladhull (innvendig)
b = Maks. tannbredde til sagbladet
A = Dimensjoner(LxBxH)
m = Vekt
Krav til et sponavtrekksanlegeg:
D1 =Forbindelsesediameterpaavtrekksstuss
D2 =Min. luftgjennomtrengning
D3 =Min. undertrykk pa avtrekksstuss
D4 =Min. lufthastighet pa avtrekksstuss

Maks. tverrnitt til arbeidsemnet, se tabell pà side 4.

Måleverdier iht. EN 62841.

Tillatt omgivelsestemperatur ved bruk:

-20°C til 50°C (begrenset ytelse ved temperaturer under 0°C). Tillatt omgivelsestemperatur ved lagring: 0°C til 30°C

Angitte tekniske data kan variere (i henhold til degeldende standardene).

A Utslippsverdier Disse verdiene g

emisjonen fra maskinen og a sammenlikne ulike verktoy. Avhengig av brusbetingelsene, tilstanden til maskinen og verktoyet, kan den faktiske belastningen vare hóyer erler lavere. Ta ogsa hensyn til arbeidspauser og perioder med mindre belastning nár du vurderer. Fastsett sikkerhetstiltak for brukeren på grunn av tilpassede vurderingsgverdier, f.eks. organisoriske tiltak.

Fare for snitsar, ogsa ved slukket

skareevaerktoj!

4.2 Særlige sikkerhedsanvisninger for batteridrevne maskiner:

haender og arme væk fra dette omrade.

6. Opstilling og transport

KS 216 M:Montering af lasehandtag til haeldningsindstilling (22) se side 2, fig. A, overst tilae hoje)

10.8 Vedligeholdelse

Forthverbrug

Savklinger til KS 216 M/KGS 216 M:

til laengde- og tvarsnit i massivt trea

I Savklinge Precision Cut Classic 628060000

216× 2,4 / 1,8× 30 40 WZ 5^ neg

til laengde- og tvearsnit i massivt trea og spanplade

J. Savklinge Multi Cut Classic 628066000

216× 2,4 / 1,8× 3060FZ / TZ5^ neg

til laengde- og tvearsnit i coated materialer,

laminat, plastmaterialer og alu-profiler

Savklinger til KGS 254 M:

K Savklinge Precision Cut Classic 628061000 254× 30× 2,4 / 1,848WZ5^ neg

anvendelsesbetingelser og tilstand kan den

faktiske belastning vaere hojere eller lavere. I ag
