GEBRUIKSAANWIJZING Barista T Smart MELITTA

5.6 Drankinstellingen voor en tijdens de bereiding wijzigen .................... 110

7.1 Persoonlijke gebruikersproelen bewerken .............................................112

7.2 Persoonlijke instellingen kiezen/wijzigen .................................................. 113

7.3 Dranken met persoonlijke instellingen bereiden ....................................113

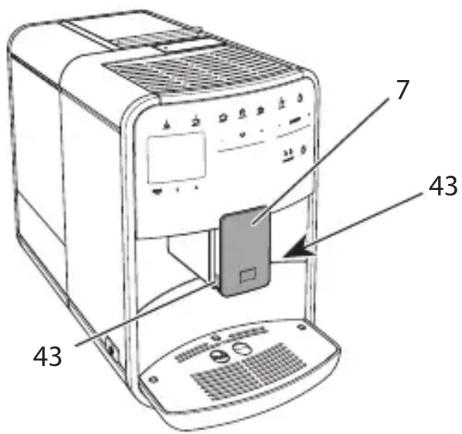

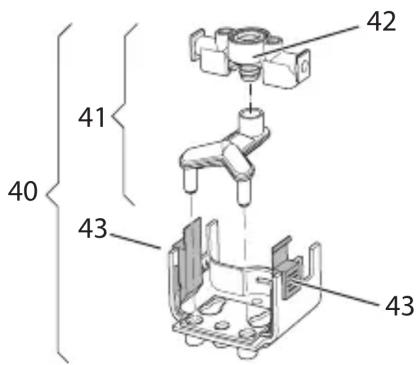

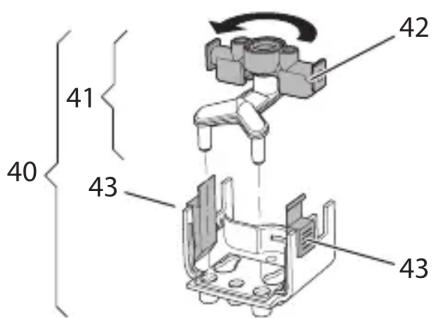

8.10 Aansluiting voor de melkslang ombouwen

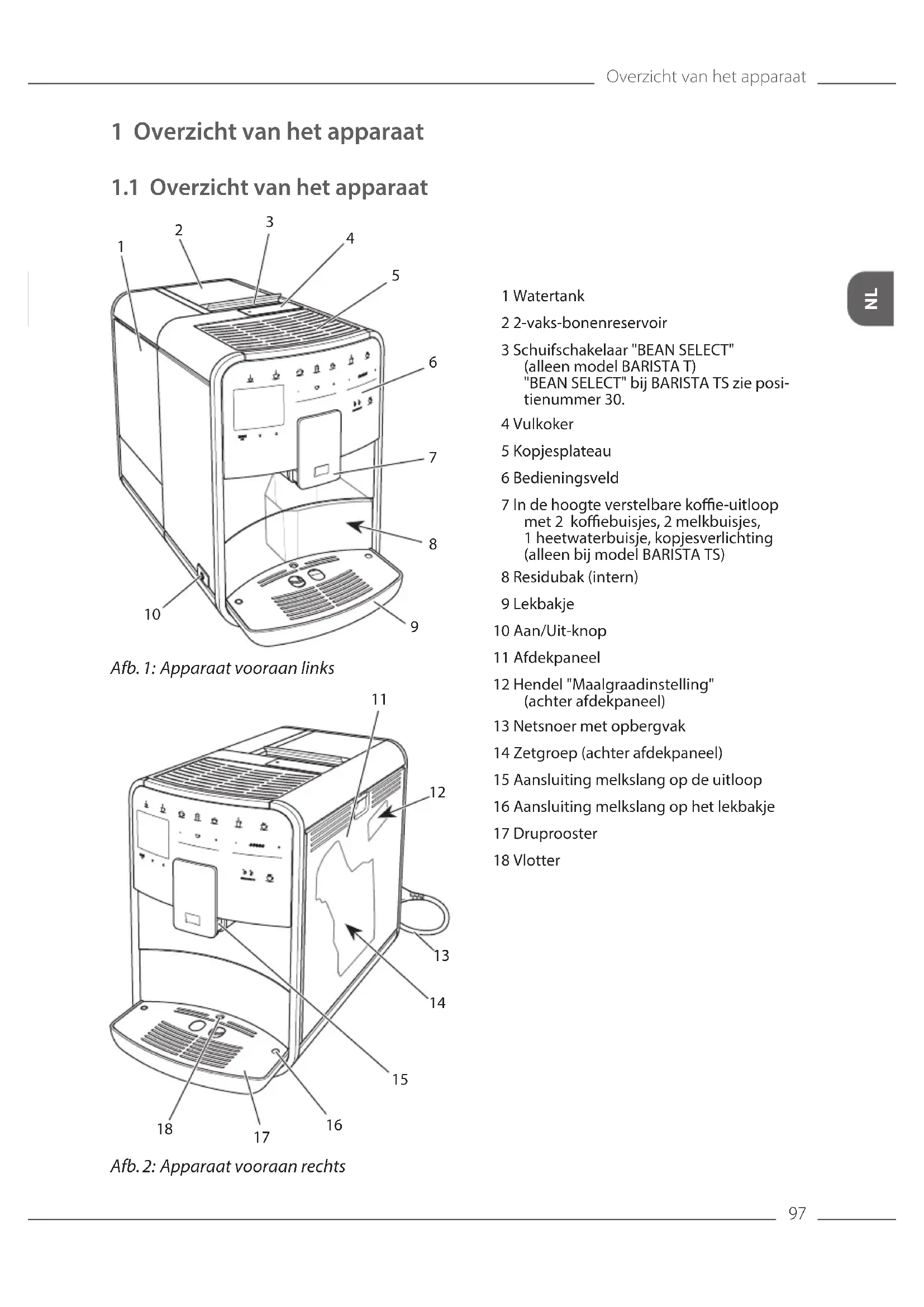

1 Overzicht van het apparaat

1.1 Overzicht van het apparaat

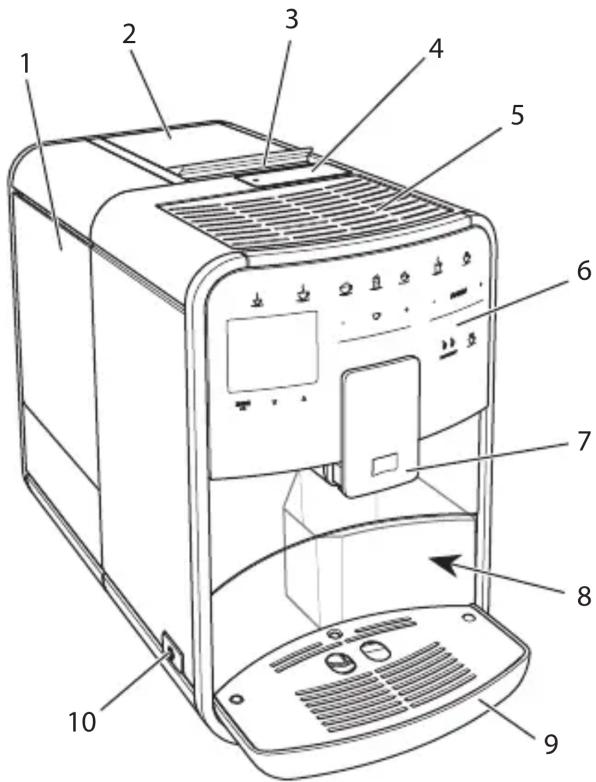

Afb. 1: Apparaat vooraan links

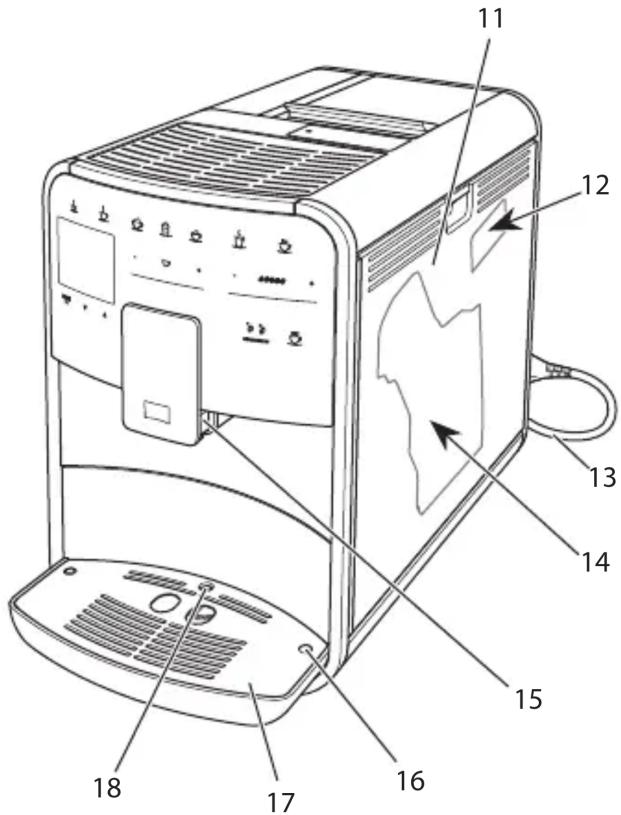

Afb. 2: Apparaat vooraan rechts 1 Watertank 2 2-vaks-bonenreservoir 3 Schuifschakelaar "BEAN SELECT" (alleen model BARISTAT) "BEAN SELECT" bij BARISTA TS zie posi- tienummer 30. 4 Vulkoker 5 Kopjesplateau 6 Bedieningsveld 7 In de hoogte verstelbare koe-uitloop met 2 koebuisjes, 2 melkbuisjes, 1 heetwaterbuisje, kopjesverlichting (alleen bij model BARISTATS) 8 Residubak (intern) 9 Lekbakje 10 Aan/Uit-knop 11 Afdekpaneel 12 Hendel "Maalgraadinstelling" (achter afdekpaneel) 13 Netsnoer met opbergvak 14 Zetgroep (achter afdekpaneel) 15 Aansluiting melkslang op de uitloop 16 Aansluiting melkslang op het lekbakje 17 Druprooster 18 VlotterOverzicht van het apparaat

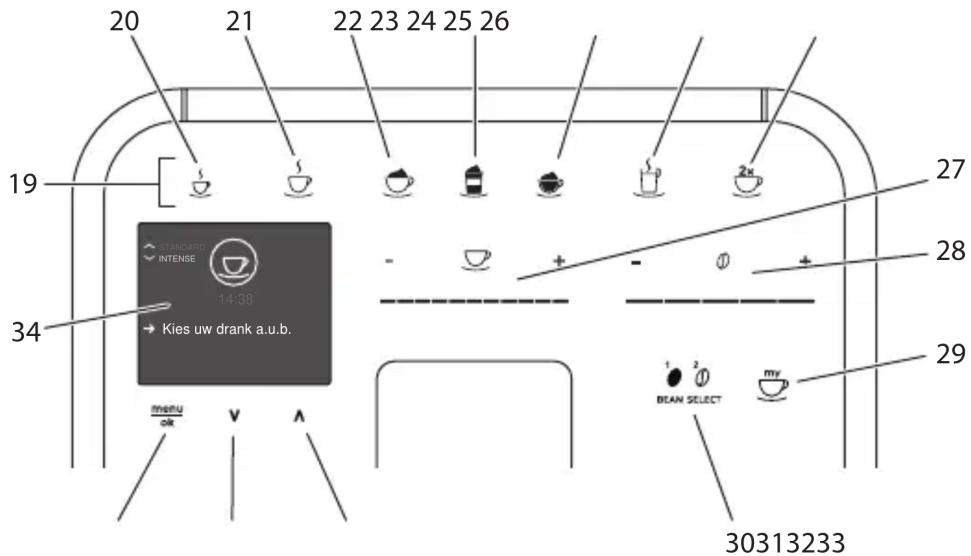

1.2 Overzicht van het bedieningsveld

Afb. 3: Bedieningsveld Pos. Benaming Functie 19 Bereidingstoetsen Dranken bereiden 20 Espresso Espresso bereiden 21 Café crème Café crème bereiden 22 Cappuccino Cappuccino bereiden 23 Latte macchiato Latte macchiato bereiden 24 Melkschuim/warme melk Melkschuim of warme melk bereiden 25 Heet water Heet water bereiden 26 2 kopjes Bereiding van twee kopjes 27 Slider drankhoeveelheid Drankhoeveelheid instellen 28 Slider koesterkte Koesterkte instellen 29 My Coee/recepten (bij BARISTA TS) Persoonlijke instellingen voor dranken kiezen of dranken met recepten bereiden. My Coee (bij BARISTA T) Persoonlijke instellingen voor dranken kiezen. 30 BEANSELECT Bonensoort selecteren (alleen model BARISTA TS). "BEAN SELECT" bij BARISTA T zie positienummer 3. 31 Pijltoets omhoog In het menu omhoog bewegen of koearoma STANDARD instellen 32 Pijltoets omlaag In het menu omlaag bewegen of koearoma INTENSE instellen 33 menu/ok Menu oproepen of invoer bevestigen 34 Display Weergave actuele menu's en meldingen Voorbeeld: stand-by-indicatieVoor uw veiligheid

Geachte klant, Hartelijk dank voor de aankoop van deze volautomatische koemachine BARISTA Smart®. De gebruiksaanwijzing helpt u de diverse mogelijkheden van het apparaat te leren kennen, zodat u een maximaal koegenot kunt beleven. Lees deze gebruiksaanwijzing aandachtig door. Zo vermijdt u letsel en materiële schade. Bewaar de gebruiksaanwijzing zorgvuldig. Voeg de gebruiksaanwijzing bij het apparaat als u dit later doorgeeft. Melitta aanvaardt geen aansprakelijkheid voor schade door het niet in acht nemen van de gebruiksaanwijzing. Als u meer informatie wenst of vragen over het apparaat heeft, wendt u zich dan tot Melitta of bezoekt u ons op internet op: www.melitta.nl of www.melitta.be Wij wensen u veel plezier met het appa- raat. 2 Voor uw veiligheid Het apparaat voldoet aan de geldende Europese richtlijnen en is gebouwd volgens de actuele stand van de technische ontwikkeling. Toch bestaan er enkele restrisico's. Om risico's te vermijden, dient u de veilig- heidsinstructies in acht te nemen. Melitta aanvaardt geen aansprakelijkheid voor schade door het niet in acht nemen van de veiligheidsinstructies.

2.1 Reglementair gebruik

Het apparaat dient voor de berei- ding van koespecialiteiten van koebonen of gemalen koe en voor het verwarmen van melk en water. Het apparaat is bestemd voor privégebruik. Elke andere vorm van gebruik geldt als niet-reglementair en kan letsel en materiële schade veroorzaken. Melitta aanvaardt geen aansprakelijkheid voor schade die het gevolg is van niet-reglementair gebruik van het apparaat.

2.2 Gevaar door elektrische

stroom Als het apparaat of het netsnoer beschadigd is, bestaat levensge- vaar door een elektrische schok. Neem de volgende veiligheidsin- structies in acht om gevaren door elektrische stroom te vermijden: ū Gebruik geen beschadigd netsnoer. ū Een beschadigd netsnoer mag alleen worden vervangen door de fabrikant, zijn servicedienst of zijn servicepartner. ū Open geen vastgeschroefde afdekpanelen van de behui- zing van het apparaat. ū Gebruik het apparaat alleen als het zich in een onberispelijke, technische toestand bevindt. ū Een defect apparaat mag alleen worden gerepareerd door een geautoriseerd bedrijf. Repareer het apparaat in geen geval zelf. ū Breng geen veranderingen aan het apparaat, de bestanddelen of de accessoires aan. ū Dompel het apparaat niet onder in water. ū Zorg ervoor dat het netsnoer niet in contact komt met water.Eerste stappen

2.3 Gevaar voor brandwonden

Uitstromende vloeistoen en stoom kunnen zeer heet zijn. Delen van het apparaat worden ook zeer heet. Neem de volgende veiligheidsin- structies in acht om brandwon- den te vermijden: ū Vermijd huidcontact met de uitstromende vloeistoen en stoom. ū Raak tijdens het gebruik de buisjes van de uitloop niet aan.

2.4 Algemene veiligheid

Neem de volgende veiligheids- instructies in acht om letsel en materiële schade te vermijden: ū Gebruik het apparaat niet in een kast o.i.d. ū Grijp tijdens het gebruik niet in het apparaat. ū Het apparaat en het netsnoer moeten uit de buurt van kinderen onder 8jaar worden gehouden. ū Dit apparaat kan door kin- deren vanaf 8 jaar en door personen met verminderde psychische, sensorische of mentale vaardigheden of een gebrek aan ervaring en kennis worden bediend, indien deze onder toezicht staan of geïn- formeerd werden over het vei- lige gebruik van het apparaat en de resulterende gevaren begrijpen. ū Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud mogen niet wor- den uitgevoerd door kinde- ren onder de 8 jaar. Kinderen boven de 8 jaar moeten bij reiniging en onderhoud onder toezicht staan. ū Controleer bij bediening van het apparaat met behulp van een mobiel eindapparaat of zich geen kinderen onmiddel- lijk bij het apparaat bevinden en of er een kopje is geplaatst. ū Ontkoppel het apparaat van het stroomnet als het gedu- rende langere tijd niet onder toezicht staat. ū Het apparaat mag niet worden gebruikt op niveaus met een hoogte van meer dan 2000m. ū Neem bij de reiniging van het apparaat en zijn componen- ten de aanwijzingen in het betreende hoofdstuk in acht („Verzorging en onderhoud“ op pagina 117). 3 Eerste stappen Dit hoofdstuk beschrijft hoe u het appa- raat voorbereidt voor het gebruik.

3.1 Apparaat uitpakken

VOORZICHTIG Contact met reinigingsmiddelen kan irri- taties van de ogen en de huid tot gevolg hebben. Bewaar de meegeleverde reinigings- middelen buiten het bereik van kinderen.Eerste stappen

Pak het apparaat uit. Verwijder het verpakkingsmateriaal, de kleefstroken en de beschermende folie van het apparaat. Bewaar het verpakkingsmateriaal voor het transport of een eventuele terug- zending. Informatie In het apparaat kunnen zich koe- en watersporen bevinden. De correcte wer- king van het apparaat werd in de fabriek getest.

3.2 Levering controleren

Controleer aan de hand van de volgende lijst of de levering compleet is. Als er delen ontbreken, wendt u zich tot uw handelaar a.u.b. ū Koeschepje met schroefhulp voor de waterlter ū Kunststof melkkannetje of ther- mo-melkkannetje, elk met melkslang of alleen een melkslang (afhankelijk van het model) ū Koesysteemreiniger ū Melksysteemreiniger ū Waterlter ū Teststrook voor het bepalen van de waterhardheid

3.3 Apparaat opstellen

Neem de volgende aanwijzingen in acht: ū Plaats het apparaat niet in vochtige ruimten. ū Plaats het apparaat op een stabiele, vlakke en droge ondergrond. ū Plaats het apparaat niet in de buurt van gootstenen e.d. ū Plaats het apparaat niet op een hete ondergrond. ū Houd ca. 10cm afstand van de muur en andere voorwerpen. De vrije afstand boven het apparaat moet minstens 20cm bedragen. ū Plaats het netsnoer zo dat het niet beschadigd kan worden door scherpe randen of hete oppervlakken.

3.4 Apparaat aansluiten

Neem de volgende aanwijzingen in acht: ū Controleer of de netspanning over- eenstemt met de bedrijfsspanning die vermeld is in de technische gegevens (zie tabel, pagina123). ū Sluit het apparaat alleen aan op een correct geïnstalleerde en geaarde contactdoos. Neem in geval van twijfel contact op met een elektricien. ū De contactdoos moet minstens met een 10-A-zekering beveiligd zijn.

3.5 Apparaat de eerste keer

inschakelen Bij de eerste ingebruikname kunt u de taal, de tijd en de waterhardheid instellen. U kunt de instellingen op een later tijdstip veranderen (zie hoofdstuk8, pagina113 en hoofdstuk9.8, pagina121). Om de waterhardheid te bepalen, gebruikt u het meegeleverde teststrookje. Neem de instructies op de verpakking van het test- strookje en de tabel Waterhardheidsklasse, pagina123 in acht. Informatie Wij adviseren de eerste kopjes koe na de ingebruikname weg te gieten. Voorwaarde: het apparaat is opgesteld en aangesloten.

1. Plaats een kopje of glas onder de

2. Druk op de Aan/Uit-knop.

» De begroeting verschijnt op de display. » Het commando voor het uitvoeren van de setup verschijnt op de dis- play: Please Setup the machine. » De toets "menu/ok" knippert.Basisprincipes van de bediening

3. Bevestig met "menu/ok".

» Het menu Language verschijnt.

4. Kies met de "pijltoetsen" uw taal. Beves-

tig met "menu/ok". » Het menu Tijd verschijnt.

5. Kies met de "pijltoetsen" het uur en

de minuten. Bevestig uw instellingen telkens met "menu/ok". » Het menu Waterhardheid verschijnt.

6. Kies met de "pijltoetsen" de bepaalde

waterhardheid of bevestig de vooringe- stelde waarde met "menu/ok". » De instructie Watertank vullen en plaatsen a.u.b. verschijnt.

7. Verwijder de watertank. Spoel de

watertank uit met schoon water. Plaats de waterlter erin (zie hoofdstuk „Waterlter aanbrengen“ op pagina 122). Vul de watertank met vers water en breng hem opnieuw aan. » Het apparaat wordt opgewarmd en voert een automatische spoeling uit. » Op de display verschijnt de stand-by-indicatie en het com- mando Bonen vullen.

8. Vul het bonenreservoir met koebo-

nen. Lees ook het hoofdstuk Bonenre- servoir vullen en BeanSelect gebruiken, pagina105.

3.6 Melitta-Connect-app

installeren Het apparaat kan via bluetooth met geschikte mobiele iOS- of Android-eindap- paratuur, die bluetooth ondersteunt, worden bediend. Hiervoor heeft u de Melitta-Connect-app nodig. Zie voor meer informatie www.melitta.de. De app biedt een vereenvoudigde bedie- ning van het apparaat, een comfortabel beheer van instellingen en gebruikerspro- elen, alsook andere functies en toegang tot de Smart Service (service-hotline, apparaatgegevens enz.). In deze gebruiksaanwijzing wordt het begrip smartphone gebruikt voor zowel smartphone als tablet. App downloaden

1. Zoek in de app-store van uw smartp-

hone naar de Melitta-Connect-app.

2. Installeer de app op uw smartphone.

4 Basisprincipes van de bediening In dit hoofdstuk zijn de principiële bedieningsstappen beschreven voor het dagelijks gebruik van het apparaat.

uitschakelen Lees het hoofdstuk3.5, pagina101 voor u het apparaat voor de eerste keer inscha- kelt. Informatie ū Bij het in- en uitschakelen voert het apparaat een automatische spoeling uit. ū Het spoelwater komt ook in het lek- bakje terecht. ū De automatische spoeling bij uitscha- keling kan in het menu Instellingen worden in- of uitgeschakeld. Apparaat inschakelen

1. Plaats een kopje of glas onder de

2. Druk op de Aan/Uit-knop.

» De begroeting verschijnt op de display. » Het apparaat wordt opgewarmd en voert een automatische spoeling uit. » Op de display verschijnt de stand-by-in- dicatie. Apparaat uitschakelen

1. Plaats een kopje of glas onder de

2. Druk op de Aan/Uit-knop.

» Het apparaat voert een automatische spoeling uit. » Het apparaat wordt nu uitgeschakeld.Basisprincipes van de bediening

Informatie ū Het apparaat wordt automatisch uit- geschakeld als het gedurende langere tijd niet wordt bediend. Ook in dit geval wordt een automatische spoeling uitgevoerd. ū De uitschakeltijd kunt u instellen in het menu Auto-o, zie hoofdstuk8.5, pagina115. ū Als sinds het inschakelen geen drank werd bereid of de watertank leeg is, wordt er geen spoeling uitgevoerd.

bedieningsveld De belangrijkste functies zijn bereikbaar via het bedieningsveld. Druk met een vingertop op de bedie- ningstoets. Het bedieningsveld reageert niet als u het met een stift of andere voor- werpen aanraakt. Alleen de bedieningstoetsen die u in de actuele toestand van het apparaat kunt gebruiken zijn verlicht. Gebruik de volgende acties voor de bedie- ning van het bedieningsveld: Kort drukken Druk kort op een bedie- ningstoets om een functie te selecteren. Lang drukken Houd een bedieningstoets langer dan 2seconden ingedrukt om een even- tueel beschikbare tweede functie te selecteren. "+" of "–" drukken Druk op "+" of "–" om de actuele waarde te verhogen of te verlagen. Houd een toets ingedrukt om de waarde continu te veranderen. Op de slider drukken Druk op de slider om een waarde te kiezen. Over de slider vegen Druk en veeg over de slider om de actuele waarde te verhogen of te verlagen.

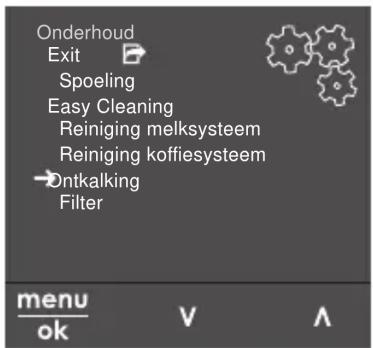

4.3 Navigeren in het menu

Om individuele dranken in te stellen en voor het onderhoud en de verzorging moet u het menu oproepen op de display en in het menu navigeren. Neem de aanwijzingen op de display in acht. Bereidingstoetsen Espresso Koffiesterkte Sterk Bevestigen met OK Afb. 6: Voorbeeld: display met bedie- ningstoetsen Om te navigeren in het menu staan de volgende mogelijkheden ter beschikking: Menu oproepen en keuze bevestigen Houd de toets "menu/ok" langer dan 2seconden ingedrukt om het menu op te roepen. Druk kort op de toets "menu/ok" om uw selectie te bevestigen. Navigeren in het menu Druk op de "pijltoetsen" om in het menu omlaag of omhoog te navigeren. Houd een "pijltoets" ingedrukt, om snel om te schakelen tussen de menu- punten. Menu verlaten Kies met de "pijltoetsen" het commando Exit en bevestig met "menu/ok" om een menu te verlaten.Basisprincipes van de bediening

Verlaat de submenu's die alleen informatie bevatten en waar u geen instellingen kunt uitvoeren met "menu/ok". Submenu's oproepen Enkele functies van het apparaat bereikt u door na elkaar meerdere submenu's op te roepen. Het oproepen van submenu's gebeurt altijd op dezelfde manier. Als voorbeeld wordt hier het oproepen van het pro- gramma Ontkalken beschreven. Onderhoud Exit Spoeling Easy Cleaning Reiniging melksysteem Reiniging koffiesysteem Ontkalking Filter Afb. 7: Naar het programma Ontkalken navigeren

1. Houd de toets "menu/ok" 2seconden

ingedrukt. » Het menu verschijnt op de display.

2. Kies met de "pijltoetsen" Onderhoud en

bevestig met "menu/ok".

3. Kies met "pijltoetsen" Ontkalking en

bevestig met "menu/ok". De selectie van de functies wordt in deze gebruiksaanwijzing altijd verkort weerge- geven: Navigeer naar het menu Onderhoud > Ontkalking.

4.4 Bluetooth-verbinding

maken Voor de bediening van het apparaat met behulp van een smartphone is een blue- tooth-verbinding nodig. Apparatuur voor de eerste keer verbinden Voorwaarden: ū Het apparaat is ingeschakeld. ū De Melitta-Connect-app is op de smartphone geïnstalleerd en geopend (zie hoofdstuk Melitta-Connect-app installeren, pagina102). ū De smartphone bevindt zich in het ont- vangstbereik (max. 5 - 10m verwijderd) van het apparaat. ū De smartphone ondersteunt bluetooth. ū Op de smartphone is de Blue- tooth-functie geactiveerd. ū Het apparaat is niet via bluetooth met andere smartphones verbonden. ū Het apparaat wordt weergegeven op de smartphone.

1. Houd op het apparaat de toets

"menu/ok" 2seconden ingedrukt. » Het menu verschijnt op de display.

2. Kies met de "pijltoetsen" Bluetooth, en

bevestig met "menu/ok".

3. Kies op het apparaat Verbinden.

4. Kies op de smartphone Verbinden en

volg de aanwijzingen van de app. » Het apparaat is verbonden met de smartphone.

5. Kies het commando Exit om het menu

te verlaten. Informatie ū Als u niet binnen 1 minuut een verbin- ding tussen het apparaat en de smart- phone maakt, wisselt het apparaat naar de stand-by-indicatie. ū Er kan altijd maar één gebruiker via bluetooth met het apparaat verbonden zijn. Bij een gebruikerswissel moet de vorige gebruiker de bluetooth-verbin- ding verbreken door de app te sluiten. Pas dan kan de nieuwe gebruiker zich met het apparaat verbinden. ū Door het resetten naar de fabrieksin- stellingen worden alle toegelaten blue- tooth-verbindingen in het apparaat gewist.Basisprincipes van de bediening

Apparatuur opnieuw met de smartphone verbinden Voorwaarden: ū Het apparaat is ingeschakeld. ū Het apparaat was al verbonden met de smartphone. ū Er is actueel geen andere gebruiker verbonden met het apparaat.

1. Open de app op de smartphone.

» Het apparaat verbindt zich automatisch via bluetooth met de smartphone.

4.5 Bonenreservoir vullen en

BeanSelect gebruiken Gebrande koebonen verliezen hun aroma. Doe daarom niet meer koe bonen in het bonenreservoir dan u de komende 3 – 4dagen gebruikt. Dankzij het 2-vaks-bonenreservoir kunt u voor verschillende koespecialiteiten twee verschillende koesoorten gebrui- ken. U kunt bijvoorbeeld één vak met espresso-bonen vullen en het andere met café-crème-bonen. OPGELET Door het gebruik van ongeschikte koesoorten kan het maalwerk verstopt raken. Gebruik geen gevriesdroogde of geka- ramelliseerde koebonen. Doe geen gemalen koe in het bonen- reservoir. Automatische Bean Select, model BARISTATS

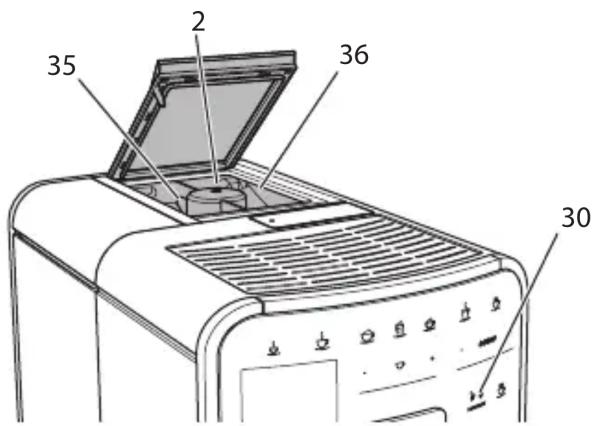

Afb. 8: 2-vaks-bonenreservoir BARISTATS De automatische BeanSelect zorgt ervoor dat voor verschillende koespecialiteiten automatisch de optimale koebonen worden gekozen. Voor specialiteiten op espresso-basis worden koebonen uit het linker bonenvak1(35) gebruikt, specia- liteiten op basis van café-crème worden met bonen uit het rechter bonenvak2(36) gemaakt. De volgende tabel toont de toewijzing van de bonenvakken aan de verschillende kof- especialiteiten. U kunt de instellingen zelf wijzigen (zie hoofdstuk6.2, pagina112). Bonenvak Koespecialiteit 1 (35) Espresso, Cappuccino, Latte Macchiato 2 (36) Café crème Informatie ū Bij elk maalproces wordt het maalwerk leeggemalen. Toch kan een minimale vermenging van de koesoorten optreden. ū Het leegmalen zorgt voor een ander geluid, dat is normaal.Basisprincipes van de bediening

Afb. 9: 2-vaks-bonenreservoir BARISTAT Met de schuifschakelaar "BEANSELECT" (3) kunt u omschakelen tussen de vakken van het bonenreservoir (2). VOORZICHTIG Bij het omschakelen van het bonenvak blijft bij de BARISTAT een resthoeveel- heid koebonen achter in het maalwerk. De eerste twee koes na het omschake- len op coeïnevrije bonen kunnen nog coeïne bevatten. Dit kan gezondheids- problemen veroorzaken bij personen met een coeïne-allergie. Personen met een coeïne-allergie mogen na het omschakelen pas de derde koe consumeren. Informatie ū Als de schuifschakelaar op de middelste positie staat, komen er geen bonen in het maalwerk. Bonenreservoir vullen

1. Open het deksel van het 2-vaks-bonen-

2. Vul de bonenvakken met koebonen.

3. Sluit het deksel van het 2-vaks-bonen-

reservoir. Met de toets "BEANSelect" (30)(model BARISTATS) resp. de schuifschakelaar "BeanSelect" (3)(model BARISTAT) kunt u voor de bereiding een bonensoort kiezen (zie hoofdstuk5.6, pagina110).

4.6 Gemalen koe gebruiken

Voor de bereiding van koespecialiteiten kunt u ook gemalen koe gebruiken. OPGELET Door het gebruik van ongeschikte koesoorten kan de zetgroep verstopt raken. Gebruik geen instantproducten. Doe maximaal één koeschepje gema- len koe in de vulkoker.

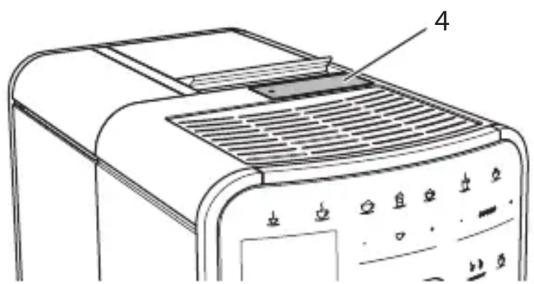

1. Open het deksel van de vulkoker(4).

2. Gebruik het meegeleverde koe-

schepje voor de dosering. Doe maximaal één koeschepje gema- len koe in de vulkoker.

3. Sluit het deksel van de vulkoker.

4. Volg de beschrijving in de hoofdstuk-

ken5 tot 7. Informatie ū Bij het gebruik van gemalen koe is de bereiding van twee kopjes niet mogelijk. ū Als u binnen 3 minuten na het openen van de vulkoker geen koe bereidt, wordt het apparaat automatisch omge- schakeld op de bonenmodus en valt de gemalen koe in de residubak.

4.7 Watertank vullen

Gebruik voor een optimaal koegenot alleen vers en koud water zonder koolzuur. Ververs het water dagelijks.Basisprincipes van de bediening

Informatie De kwaliteit van het water is bepalend voor de smaak van de koe. Gebruik daarom een waterlter (zie hoofd- stuk9.8, pagina121 en hoofdstuk9.9, pagina121).

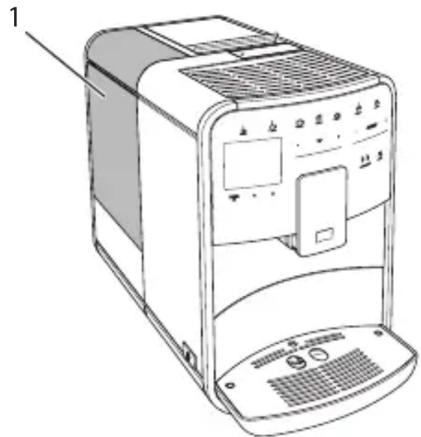

1. Open het deksel van de watertank en

trek de watertank(1) aan de handgreep omhoog uit het apparaat.

2. Vul de watertank met water.

Neem de maximale vulhoeveelheid van 1,8 liter in acht.

3. Plaats de watertank langs de boven-

kant in het apparaat en sluit het deksel.

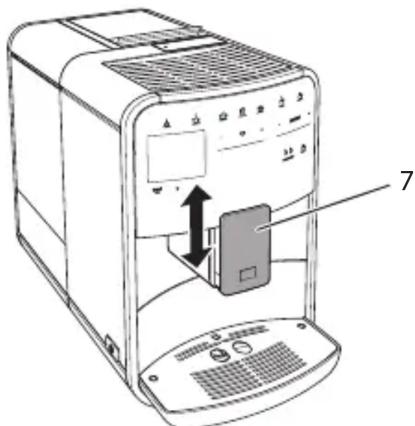

4.8 Uitloop instellen

De uitloop(7) is in hoogte verstelbaar. Zorg voor een zo klein mogelijke afstand tussen uitloop en kopje. Verplaats de uitloop afhankelijk van het kopje omhoog of omlaag.

Afb. 12: In de hoogte verstelbare uitloop

Gebruik voor een optimaal koegenot gekoelde melk. Afhankelijk van het model kunt u het mee- geleverde melkkannetje of de melkslang en een normale melkverpakking gebrui- ken. Melkkannetje aansluiten (afhankelijk van het model) Doe niet meer melk in het melkkannetje dan u onmiddellijk wenst te gebruiken.

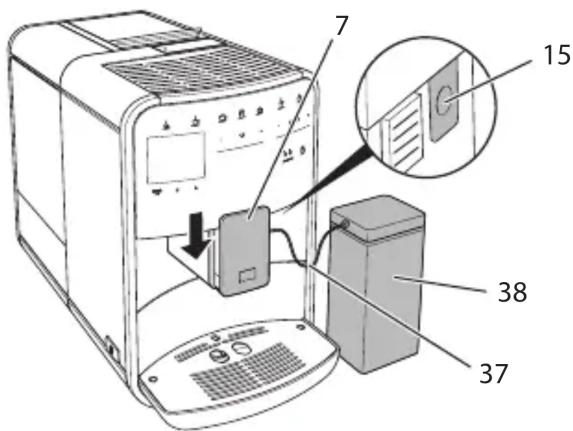

Afb. 13: Melkkannetje aansluiten op het apparaat (afbeelding kan afwijken)

1. Doe de gewenste hoeveelheid melk in

het melkkannetje(38).

2. Schuif de uitloop (7) omlaag.

3. Verbind de melkslang(37) met het

melkkannetje en met de aanslui- ting(15) aan de uitloop. Informatie Bewaar het gevulde melkkannetje in de koelkast.Dranken bereiden

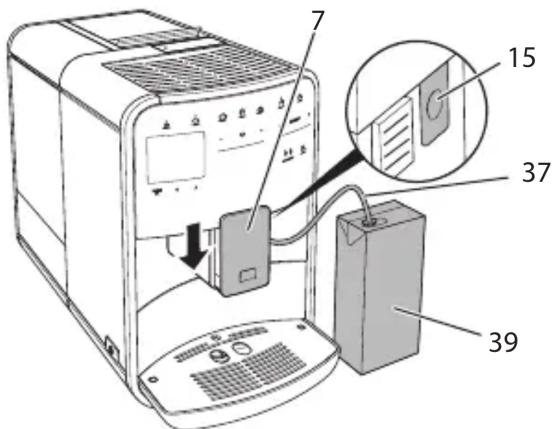

Melkslang aansluiten (afhankelijk van het model)

Afb. 14: Melkslang aansluiten op het apparaat

1. Schuif de uitloop (7) omlaag.

2. Verbind de melkslang(37) met de

aansluiting aan de uitloop(15).

3. Steek de melkslang in een normale

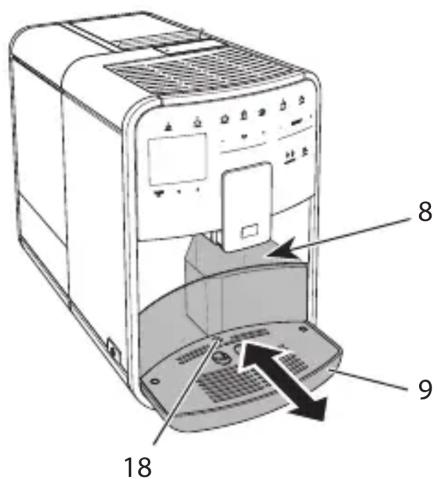

legen Als het lekbakje(9) en de residubak(8) vol zijn, vraagt het apparaat om deze te legen. De zichtbare vlotter(18) wijst eveneens op een gevuld lekbakje. Leeg steeds beide bakjes.

1. Trek het lekbakje(9) naar voren uit het

2. Verwijder de residubak(8) en leeg

3. Leeg het lekbakje.

4. Zet de residubak weer terug.

5. Schuif het lekbakje tot tegen de aan-

slag in het apparaat. Informatie De vraag voor het legen van het lekbakje en de residubak verschijnt na een vastge- legd aantal bereidingen. Als u de bakjes in uitgeschakelde toestand leegt, dan wordt dit niet geregistreerd door het apparaat. Het kan dus gebeuren dat u gevraagd wordt om de bakjes te legen alhoewel het lekbakje en de residubak niet gevuld zijn. 5 Dranken bereiden Voor de bereiding van dranken bestaan er drie mogelijkheden: ū standaardbereiding met berei- dingstoetsen en recepten (model BARISTATS), ū bereiding met gewijzigde drankinstel- lingen (zie hoofdstuk6, pagina111), ū gebruik van de persoonlijke instel- lingen met de My-Coee-functie (zie hoofdstuk7, pagina112). In dit hoofdstuk wordt de standaardberei- ding beschreven. Opgelet: ū In de voorraadbakken moet voldoende koe en water aanwezig zijn. Anders vraagt het apparaat u om bij te vullen. ū Ontbrekende melk wordt door het apparaat niet gemeld. ū Bij selectie van een drank met melk moet het melkkannetje of een normale melkverpakking zijn aangesloten. ū De kopjes of glazen voor de dranken moeten groot genoeg zijn. ū De display moet voor de drankberei- ding de stand-by-indicatie weergeven.Dranken bereiden

ū De drankafgifte wordt automatisch beëindigd. ū Na een drankbereiding met melk vraagt het apparaat automatisch om het Easy-Cleaning-programma.

1. Plaats een kopje of glas onder de

Crème". » Drank wordt bereid.

3. Verwijder het kopje of glas.

5.2 Cappuccino en latte mac-

chiato bereiden Voorwaarde: melk is aangesloten.

1. Plaats een kopje of glas onder de

Macchiato". » Drank wordt bereid. » Op de display verschijnt Easy Cle- aning? (OK voor start).

3. Verwijder het kopje of glas.

4. Voer het Easy-Cleaning-programma uit

of bereid andere dranken voor en voer het programma daarna uit, zie hoofd- stuk9.4, pagina118.

5.3 Melkschuim en warme

melk bereiden De bereiding van melkschuim en warme melk is bijna identiek. Voorwaarde: melk is aangesloten.

1. Plaats een kopje of glas onder de

2. Druk op de toets "Melkschuim/Melk".

a) Melkschuim = toets kort indrukken b) Warme melk = toets ingedrukt hou- den (2seconden) » De melkuitgifte begint. » Op de display verschijnt Easy Cle- aning? (OK voor start).

3. Verwijder het kopje of glas.

4. Voer het Easy-Cleaning-programma uit

of bereid andere dranken voor en voer het programma daarna uit, zie hoofd- stuk9.4, pagina118.

5.4 Heet water bereiden

1. Plaats een kopje of glas onder de

2. Druk op de toets "Heet water".

» De uitgifte van het hete water begint.

3. Verwijder het kopje of glas.

5.5 Dranken met recepten

bereiden (alleen model BARISTA TS) Informatie Sluit bij selectie van een recept met melk het melkkannetje of een normale melkver- pakking aan. De directe start van recepten werkt voor alle dranken op dezelfde manier. Als voorbeeld wordt hier de selectie van een lungo beschreven. Voorwaarde: de display geeft de stand-by-indicatie weer.

1. Plaats een kopje of glas onder de

2. Druk net zo vaak op de toets "My Cof-

fee/recepten" tot het proel Recepten verschijnt en bevestig met "menu/ok". » De receptselectie verschijnt op de display.Dranken bereiden

Als alternatief kunt u ook de toets "My Coee/recepten" 2 seconden lang indrukken om direct naar de receptse- lectie te gaan.

3. Kies met de "pijltoetsen" Lungo, en

bevestig met "menu/ok".

4. Verwijder het kopje of glas.

5.6 Drankinstellingen voor

en tijdens de bereiding wijzigen U kunt de drankinstellingen voor en tijdens de bereiding wijzigen. Informatie Deze instellingen gelden alleen voor de huidige bereiding. Drankinstellingen vóór de bereiding wijzigen U kunt de bonensoort, de totale hoeveel- heid, de koesterkte en het koearoma wijzigen voor u een drank kiest. Informatie Het koearoma wordt ingesteld met de intenseAroma-functie. U kunt kiezen uit STANDARD en INTENSE. Bij de instelling INTENSE is de zettijd langer en krijgt de koe een veelzijdiger aroma. Kies met de toets "BEANSelect" (model BARISTATS) resp. de schuifschakelaar "BeanSelect" (model BARISTAT) een bonensoort. 14:38 STANDARD INTENSE Stel voor de keuze van een koespeci- aliteit met de slider "Drankhoeveelheid" een hoeveelheid in. Stel met de slider "Koesterkte" de koesterkte in voor u een koespeci- aliteit kiest. Stel met de "pijltoetsen" het koe- aroma in. Informatie ū Bij de bereiding van latte macchiato en cappuccino wordt de totale drank- hoeveelheid volgens een vastgelegde verhouding verdeeld in een koe- en een melkhoeveelheid. ū Als u binnen 1 minuut geen drank bereidt, schakelt het apparaat terug naar de standaardinstellingen. Drankinstellingen tijdens de bereiding wijzigen U kunt de drankhoeveelheid en de koes- terkte ook tijdens de bereiding wijzigen. Stel tijdens de afgifte van een drank (koe of melk) met de slider "Drank- hoeveelheid" de gewenste drankhoe- veelheid in. Stel tijdens het maalproces met de slider "Koesterkte" de koesterkte in.

onderbreken Om de drankbereiding voortijdig te onder- breken, drukt u nogmaals op de gekozen bereidingstoets.

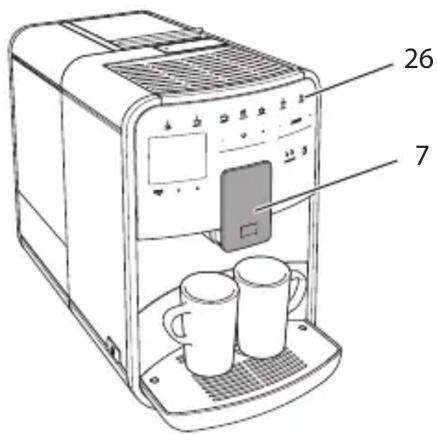

5.8 Twee dranken tegelijk

bereiden Met de toets "2 kopjes" bereidt u tegelijkertijd twee dranken. De bereiding van twee kopjes is niet mogelijk voor de dranken – americano, long black, heet water, melk en melk- schuim. Bij de bereiding van twee kopjes voert het apparaat twee maalprocessen uit.Drankinstellingen permanent wijzigen

Afb. 16: Bereiding van twee kopjes

1. Plaats twee kopjes onder de uitloop(7).

2. Druk op de knop "2 kopjes"(26).

3. Volg de bereidingsinstructies van de

desbetreende specialiteit. Informatie ū De instelling geldt alleen voor de vol- gende bereiding. ū Als u binnen 1 minuut geen drank bereidt, schakelt het apparaat terug naar de bereiding van één kopje. 6 Drankinstellingen perma- nent wijzigen Het apparaat biedt meerdere mogelijk- heden voor de bereiding van koespeci- aliteiten. U kunt vooringestelde recepten gebruiken of de drankinstellingen perma- nent aanpassen.

Aan de bereidingstoetsen kunt u opgesla- gen recepten toewijzen. Bij het indrukken van de desbetreende bereidingstoets wordt dan het recept gebruikt. De volgende recepten staan ter beschik- king: ū Espresso: espresso (standaard), ris- tretto, lungo, espresso doppio, ristretto doppio. ū Café crème: café crème (standaard), café crème doppio, americano, ameri- cano extra shot, long black, red eye*, black eye*, dead eye*. ū Cappuccino: cappuccino (standaard), espresso macchiato, café latte, café au lait, at white. ū Latte macchiato: latte macchiato (stan- daard), latte macchiato extra shot, latte macchiato triple shot. De met een * gemarkeerde recepten zijn alleen beschikbaar bij de BARISTATS. De selectie van de recepten werkt voor alle dranken op dezelfde manier. Als voorbeeld beschrijven wij hier de selectie van een ristretto. Voorwaarde: de display geeft de stand-by-indicatie weer.

1. Houd de toets "menu/ok" 2seconden

ingedrukt. » Het menu verschijnt op de display.

2. Navigeer naar het menu Bereidingstoet-

sen > Espresso > Recepten.

3. Kies met de "pijltoetsen" Ristretto en

bevestig met "menu/ok".

4. Kies meermaals het commando Exit om

het menu te verlaten. » Op de display verschijnt de stand-by-in- dicatie. » Bij de volgende espresso-bereidingen wordt het recept Ristretto gebruikt. Informatie ū De selectie van een recept blijft geldig tot deze opnieuw wordt gewijzigd. ū Bij de Barista TS kunt u met de toets "MyCoee/recepten" de recepten ook direct selecteren (zie hoofdstuk5.5, pagina109).Persoonlijke instellingen – „MyCoee“

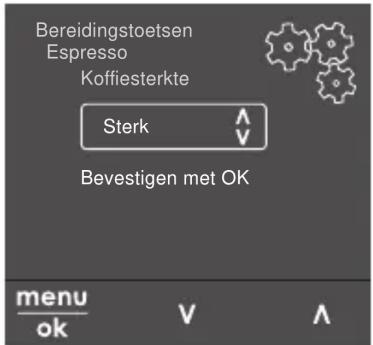

6.2 Preselecties wijzigen

Afhankelijk van de drank kunt u de vol- gende preselecties wijzigen: koehoeveelheid, schuimhoeveelheid, melkhoeveelheid, hoeveelheid heet water, temperatuur, soort (alleen model BARISTA TS), koesterkte en koearoma. Het aanpassen van de drankinstellingen is voor alle dranken bijna identiek. Als voorbeeld wordt hier het wijzigen van de koesterkte voor een espresso beschre- ven. Voorwaarde: de display geeft de stand-by-indicatie weer.

1. Houd de toets "menu/ok" 2seconden

ingedrukt. » Het menu verschijnt op de display.

2. Navigeer naar het menu Bereidingstoet-

sen > Espresso > Koesterkte.

3. Kies met de "pijltoetsen" de gewenste

koesterkte en bevestig met "menu/ ok".

4. Kies meermaals het commando Exit om

het menu te verlaten. » Op de display verschijnt de stand-by-in- dicatie. » Bij de volgende espresso-bereidingen wordt de geselecteerde koesterkte gebruikt. Informatie De preselecties blijven geldig tot ze opnieuw gewijzigd worden. 7 Persoonlijke instellingen – „MyCoee“ Met de functie MyCoee kunt u persoon- lijke drankinstellingen opslaan en toewij- zen aan een gebruiker.

7.1 Persoonlijke gebruikers-

proelen bewerken Bij de BARISTAT kunnen maximaal vier en bij de BARISTATS maximaal acht gebrui- kersproelen worden gebruikt. Naam van een gebruikersproel wijzigen U kunt de namen van de gebruikersproe- len wijzigen. Voorwaarde: de display geeft de stand-by-indicatie weer.

1. Houd de toets "menu/ok" 2seconden

ingedrukt. » Het menu verschijnt op de display.

2. Navigeer naar het menu My Coee.

3. Kies met de "pijltoetsen" een gebruiker

en bevestig met "menu/ok".

4. Kies met de "pijltoetsen" Naam wijzigen

en bevestig met "menu/ok". » Het menu voor de selectie van afzonderlijke tekens verschijnt.

5. Kies met de "pijltoetsen" afzonderlijke

tekens en bevestig telkens met "menu/ ok".

6. Kies meermaals het commando Exit om

het menu te verlaten. » Op de display verschijnt de stand-by-in- dicatie. Gebruikersproel activeren/deactiveren Alleen gebruikers met een geactiveerd proel staan ter beschikking. Voorwaarde: de display geeft de stand-by-indicatie weer.

1. Houd de toets "menu/ok" 2seconden

ingedrukt. » Het menu verschijnt op de display.

2. Navigeer naar het menu My Coee.

3. Kies met de "pijltoetsen" een gebruiker

en bevestig met "menu/ok".

4. Kies met de "pijltoetsen" Actief/Non-ac-

tief en bevestig met "menu/ok".

5. Kies met de "pijltoetsen" Actief of

Non-actief en bevestig met "menu/ok".

6. Kies meermaals het commando Exit om

het menu te verlaten. » Op de display verschijnt de stand-by-in- dicatie.Basisinstellingen wijzigen

7.2 Persoonlijke instellingen

kiezen/wijzigen Afhankelijk van de drank kunt u de volgende instellingen toewijzen aan een gebruiker: recepten, koehoeveelheid, schuimhoe- veelheid, melkhoeveelheid, hoeveelheid heet water, temperatuur, soort (alleen model BARISTATS), koesterkte en koe- aroma. De toewijzing van persoonlijke instel- lingen aan een gebruiker werkt altijd op dezelfde manier. Als voorbeeld wordt hier het instellen van de koehoeveelheid voor een cappuccino beschreven. Voorwaarde: de display geeft de stand-by-indicatie weer.

1. Houd de toets "menu/ok" 2seconden

ingedrukt. » Het menu verschijnt op de display.

2. Navigeer naar het menu My Coee.

3. Kies met de "pijltoetsen" een gebruiker

en bevestig met "menu/ok".

4. Navigeer naar het menu Cappuccino >

5. Kies met de "pijltoetsen" een hoeveel-

heid en bevestig met "menu/ok"

6. Kies meermaals het commando Exit om

het menu te verlaten. » Op de display verschijnt de stand-by-in- dicatie. » Bij de volgende bereiding van een cap- puccino door deze gebruiker wordt de gewenste koehoeveelheid gebruikt.

7.3 Dranken met persoonlijke

instellingen bereiden Model BARISTATS. Model BARISTAT. De bereiding van dranken met de MyCof- fee-functie werkt voor alle dranken op dezelfde manier. Als voorbeeld wordt hier de bereiding van een cappuccino beschreven. Voorwaarde: op de display staat de stand-by-indicatie en de melk is aange- sloten.

1. Plaats een kopje of glas onder de

2. Druk meermaals op de "MyCof-

fee"-toets tot de gewenste gebruiker op de display verschijnt.

3. Druk op de toets "Cappuccino".

» De drankafgifte begint en wordt automatisch beëindigd.

4. Verwijder het kopje of glas.

» Op de display verschijnt Easy Cle- aning? (OK voor start).

5. U kunt het Easy Cleaning-programma

uitvoeren of meer dranken bereiden. a) Voer het Easy Cleaning-programma uit. Volg hiervoor de aanwijzingen op de display, zie hoofdstuk9.4, pagina118. b) Bereid verdere dranken en voer het Easy Cleaning-programma later uit. » Op de display verschijnt de stand-by-in- dicatie. Informatie ū Om de MyCoee-functie te verlaten, drukt u meermaals op de toets "MyCof- fee" tot de stand-by-indicatie verschijnt. ū Als u binnen 3 minuten geen drank bereidt, dan schakelt het apparaat automatisch op de stand-by-indicatie. 8 Basisinstellingen wijzigen In dit hoofdstuk worden bedieningsstap- pen verklaard waarmee de basisinstellin- gen van het apparaat worden gewijzigd.Basisinstellingen wijzigen

U kunt de taal van de displayteksten instellen. Voorwaarde: de display geeft de stand-by-indicatie weer.

1. Houd de toets "menu/ok" 2seconden

ingedrukt. » Het menu verschijnt op de display.

2. Navigeer naar het menu Instellingen >

3. Kies met de "pijltoetsen" een taal en

bevestig met "menu/ok".

4. Verlaat het menu met het commando

U kunt de op de display weergegeven tijd instellen. Voorwaarde: de display geeft de stand-by-indicatie weer.

1. Houd de toets "menu/ok" 2seconden

ingedrukt. » Het menu verschijnt op de display.

2. Navigeer naar het menu Instellingen >

3. Kies met de "pijltoetsen" de uren en

de minuten. Bevestig uw instellingen telkens met "menu/ok".

4. Verlaat het menu met het commando

Exit. » Op de display verschijnt de stand-by-in- dicatie. Informatie Als u de tijdweergave op de display wilt onderdrukken, stelt u de tijd in op 00:00.

8.3 Automatische BeanSelect

activeren/deactiveren (alleen model BARISTATS) U kunt de automatische selectie van de bonensoort activeren of deactiveren. Voorwaarde: de display geeft de stand-by-indicatie weer.

1. Houd de toets "menu/ok" 2seconden

ingedrukt. » Het menu verschijnt op de display.

2. Navigeer naar het menu Instelling >

3. Kies met de "pijltoetsen" Actief of

Non-actief en bevestig met "menu/ok".

4. Kies meermaals het commando Exit om

het menu te verlaten. » Op de display verschijnt de stand-by-in- dicatie.

8.4 Energiebespaarmodus

instellen De energiebespaarmodus verlaagt de verwarmingstemperatuur en schakelt de verlichting op het bedieningsveld uit. De toets "menu/ok" blijft branden. Als u het apparaat gedurende langere tijd niet bedient, wordt het na een ingestelde tijd automatisch in de energiebespaar- modus gezet. In het menu Energiebe- spaarmodus stelt u de tijdsduur in voor de activering van de energiebespaarmodus. Voorwaarde: de display geeft de stand-by-indicatie weer.

1. Houd de toets "menu/ok" 2seconden

ingedrukt. » Het menu verschijnt op de display.

2. Navigeer naar het menu Energiebe-

3. Kies met de "pijltoetsen" een tijdsduur

en bevestig met "menu/ok".

4. Verlaat het menu met het commando

Exit. » Op de display verschijnt de stand-by-in- dicatie.Basisinstellingen wijzigen

Informatie ū Met de toets "menu/ok" beëindigt u de energiebespaarmodus. ū De energiebespaarmodus kan niet vol- ledig gedeactiveerd worden. Uiterlijk na 4 uur zonder bediening wordt het apparaat in de energiebespaarmodus geschakeld.

8.5 Automatische uitschake-

ling instellen Als u het apparaat gedurende langere tijd niet bedient, wordt het na een ingestelde tijd automatisch uitgeschakeld. In het menu Auto Uit stelt u de tijdsduur voor het uitschakelen in. U kunt ook een precies tijdstip vastleggen. Informatie Als tijdsduur en tijdstip tegelijk geac- tiveerd zijn, wordt het apparaat uitge- schakeld na de gebeurtenis die het eerst optreedt. Tijdsduur voor automatische uitschake- ling instellen Voorwaarde: de display geeft de stand-by-indicatie weer.

1. Houd de toets "menu/ok" 2seconden

ingedrukt. » Het menu verschijnt op de display.

2. Navigeer naar het menu Auto Uit > Uit

3. Kies met de "pijltoetsen" een tijd en

bevestig met "menu/ok".

4. Kies meermaals het commando Exit om

het menu te verlaten. » Op de display verschijnt de stand-by-in- dicatie. Tijdstip voor automatische uitschakeling instellen In de fabrieksinstelling is het uitschakel- tijdstip gedeactiveerd. Voorwaarde: de display geeft de stand-by-indicatie weer.

1. Houd de toets "menu/ok" 2seconden

ingedrukt. » Het menu verschijnt op de display.

2. Navigeer naar het menu Auto Uit > Uit

3. Kies met de "pijltoetsen" de uren en

de minuten. Bevestig uw instellingen telkens met "menu/ok"

4. Kies meermaals het commando Exit om

het menu te verlaten. » Op de display verschijnt de stand-by-in- dicatie. Informatie Om het automatische uitschakeltijdstip te deactiveren, stelt u het uitschakeltijdstip in op 00:00.

8.6 Spoeling activeren/

deactiveren Het koesysteem wordt altijd onmiddel- lijk na inschakeling gespoeld. Alleen de uitschakelspoeling kan worden geac- tiveerd/gedeactiveerd. Als deze geac- tiveerd, is, wordt het koesysteem na uitschakeling gespoeld. Een permanente uitschakeling wordt niet aanbevolen. Uitschakelspoeling activeren/ deactiveren Voorwaarde: de display geeft de stand-by-indicatie weer.

1. Houd de toets "menu/ok" 2seconden

ingedrukt. » Het menu verschijnt op de display.

2. Navigeer naar het menu Instellingen >

Uitschakelspoeling.Basisinstellingen wijzigen

3. Kies met de "pijltoetsen" Actief of

Non-actief en bevestig met "menu/ok".

4. Kies meermaals het commando Exit om

het menu te verlaten. » Op de display verschijnt de stand-by-in- dicatie.

8.7 Terugzetten op de

fabrieksinstellingen U kunt het apparaat terugzetten op de fabrieksinstellingen. Informatie Als u het apparaat reset naar de fabrieksin- stellingen, gaan alle persoonlijke instel- lingen verloren, ook de instellingen in het menu My Coee. Voorwaarde: de display geeft de stand-by-indicatie weer.

1. Houd de toets "menu/ok" 2seconden

ingedrukt. » Het menu verschijnt op de display.

2. Navigeer naar het menu Instellingen >

Fabrieksinstellingen.

3. Kies met de "pijltoetsen" Resetten en

bevestig met "menu/ok".

4. Kies meermaals het commando Exit om

het menu te verlaten. » Op de display verschijnt de stand-by-in- dicatie.

8.8 Menu Statistiek en Systeem

Statistiek In het menu Statistiek ontvangt u informa- tie over het aantal drankbereidingen en de verzorging. Systeem In het menu Systeem ontvangt u informa- tie over de softwareversie en toegang tot de functie Ontluchten, zie „10.1 Apparaat ontluchten“ op pagina 123.

8.9 Maalgraad instellen

De maalgraad van de koebonen heeft invloed op de smaak van de koe. De maalgraad werd voor de levering optimaal ingesteld.

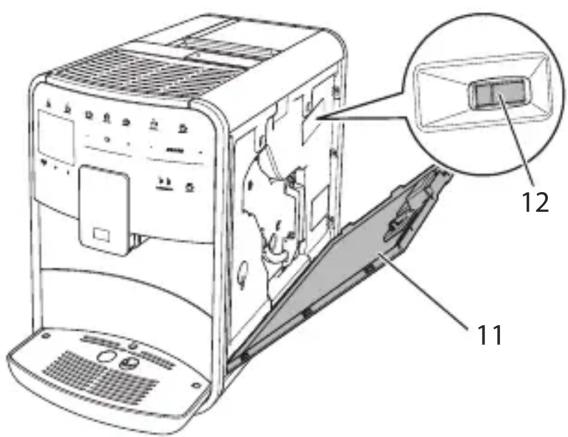

1. Open het afdekpaneel(11). Grijp

daarvoor in de uitsparing aan de rech- terkant van het apparaat en trek het afdekpaneel omhoog.

2. Beweeg de hendel(12) naar voren of

naar achteren. ū naar achteren = maalgraad grover ū naar voren = maalgraad jner

3. Sluit het afdekpaneel. Plaats het

afdekpaneel aan de onderkant in het apparaat en zwenk het omhoog tot het vastklikt. Informatie ū Als u de maalgraad jner instelt, wordt de koe sterker. ū De maalgraad is optimaal ingesteld als de koe gelijkmatig uit de uitloop stroomt en een jne, vaste crema ontstaat.Verzorging en onderhoud

8.10 Aansluiting voor de

melkslang ombouwen (afhankelijk van model) Optioneel kan de melkslang aan de linker- of de rechterkant van de uitloop worden aangesloten.

Afb. 18: Toevoer draaien, 1

Afb. 19: Toevoer draaien, 2

1. Trek de melkslang van het apparaat.

2. Duw de uitloop (7) helemaal omlaag.

3. Druk met twee vingers van één hand

de vergrendeling(43) van de melkeen- heid(40) in en trek de melkeenheid omlaag van de uitloop.

4. Trek de melkverdeler(41) omhoog uit

5. Draai de toevoer(42) 180°.

De montage gebeurt in de omgekeerde volgorde. Informatie Schuif de melkeenheid(41) bij de mon- tage met beide handen op de uitloop (7). Zorg ervoor dat de vergrendeling(43) aan beide kanten hoorbaar vastklikt. 9 Verzorging en onderhoud Door regelmatige reiniging en onderhoud zorgt u voor een permanent hoge kwali- teit van uw koespecialiteiten.

9.1 Algemene reiniging

Reinig het apparaat geregeld. Verwijder externe verontreinigingen door melk en koe onmiddellijk. OPGELET Het gebruik van ongeschikte reinigings- middelen kan krassen veroorzaken op de oppervlakken van het apparaat. Gebruik geen schurende doeken, spon- zen of reinigingsmiddelen. Voorwaarde: het apparaat is uitgescha- keld. Reinig het apparaat aan de buitenkant met een zachte, vochtige doek en een normaal vaatwasmiddel. Was het lekbakje en de residubak af met een zachte, vochtige doek en een normaal vaatwasmiddel. Reinig het bonenreservoir met een zachte, droge doek.

9.2 Koesysteem spoelen

Bij het spoelen worden de buisjes van de uitloop en de inwendige delen van het koesysteem gespoeld. Daardoor komt er ook spoelwater uit het systeem in het lekbakje terecht. Bij niet gedeactiveerde uitschakelspoeling voert het apparaat bij het in- en uitschake- len een spoeling van het koesysteem uit. U kunt de spoeling ook manueel uitvoe- ren. Voorwaarde: de display geeft de stand-by-indicatie weer.

1. Plaats een kopje of glas onder de

ingedrukt.Verzorging en onderhoud

» Het menu verschijnt op de display.

3. Navigeer naar het menu Onderhoud >

4. Kies met de "pijltoetsen" Start en beves-

tig met "menu/ok". » Het koesysteem wordt gespoeld. » Op de display verschijnt de stand-by-in- dicatie.

9.3 Zetgroep reinigen

Om schade aan het apparaat te vermijden, adviseren wij de zetgroep eenmaal per week te reinigen.

Afb. 20: Zetgroep demonteren, 1

Afb. 21: Zetgroep demonteren, 2

Afb. 22: Zetgroep reinigen Voorwaarde: het apparaat is uitgescha- keld.

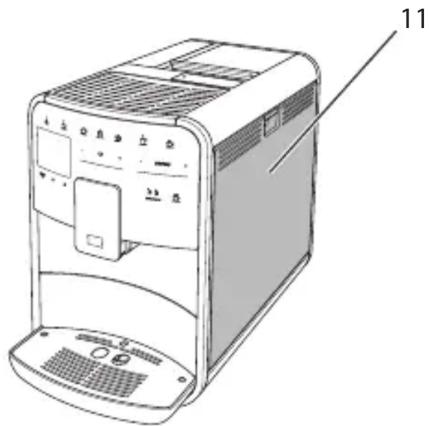

1. Open het afdekpaneel(11). Grijp

daarvoor in de uitsparing aan de rech- terkant van het apparaat en trek het afdekpaneel omhoog.

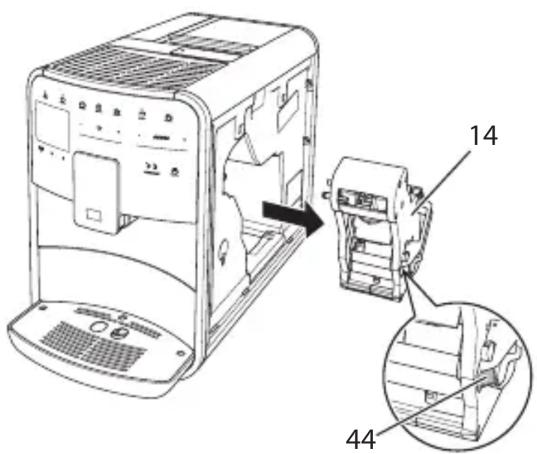

2. Houd de rode knop(44) aan de hendel

van de zetgroep(14) ingedrukt en draai deze met de wijzers van de klok mee tot hij vastklikt.

3. Trek de zetgroep aan de greep uit het

4. Spoel de volledige zetgroep langs alle

kanten zorgvuldig af onder stromend water. Zorg er met name voor dat er geen koeresten meer aanwezig zijn in de zeef(45).

5. Laat de zetgroep uitdruppelen.

6. Verwijder met een zachte, droge doek

koeresten van de oppervlakken bin- nenin het apparaat.

7. Plaats de zetgroep in het apparaat.

Houd de rode knop aan de hendel van de zetgroepingedrukt en draai deze tegen de wijzers van de klok in tot hij vastklikt.

8. Sluit het afdekpaneel. Plaats het

afdekpaneel aan de onderkant in het apparaat en zwenk het omhoog tot het vastklikt.

9.4 Programma „Easy Cleaning“

Met het Easy Cleaning-programma wordt het melksysteem gespoeld. Na elke bereiding van een drank met melk vraagt het apparaat om het Easy Cle- aning-programma uit te voeren.Verzorging en onderhoud

U kunt het Easy Cleaning-programma ook manueel uitvoeren. Voorwaarde: de display geeft de stand-by-indicatie weer.

1. Plaats een kopje of glas onder de

ingedrukt. » Het menu verschijnt op de display.

3. Navigeer naar het menu Onderhoud >

4. Kies met de "pijltoetsen" Start en beves-

5. Volg de instructies op de display tot het

EasyCleaning-programma beëindigd is. » Op de display verschijnt de stand-by-in- dicatie.

9.5 Programma „Melksysteem

reinigen“ Met dit programma wordt het melksys- teem gereinigd met behulp van een melksysteemreiniger. Met het oog op een goede hygiëne en om schade aan het apparaat te vermijden, adviseren wij het reinigingsprogramma eenmaal per week uit te voeren. Het reinigingsprogramma duurt onge- veer 3 minuten en mag niet onderbroken worden. OPGELET Het gebruik van een ongeschikte melksysteemreiniger kan schade aan het apparaat tot gevolg hebben. Gebruik uitsluitend de melksysteemrei- niger Melitta® PERFECT CLEAN Melksys- teemreiniger voor volautomatische koemachines. Neem de gebruiksinstructies op de verpakking van de melksysteemreini- ger in acht. Voorwaarde: de display geeft de stand-by-indicatie weer.

1. Plaats een bakje met een inhoud van

minstens 0,7liter onder de uitloop (bijv. de residubak).

2. Houd de toets "menu/ok" 2seconden

ingedrukt. » Het menu verschijnt op de display.

3. Navigeer naar het menu Onderhoud >

Reiniging melksysteem.

4. Kies met de "pijltoetsen" Start en beves-

5. Volg de aanwijzingen op de display tot

het melksysteem-reinigingsprogramma beëindigd is. » Op de display verschijnt de stand-by-in- dicatie. Melkeenheid reinigen Wij adviseren bovendien de melkeenheid, de melkslang en het melkkannetje gere- geld te reinigen. Informatie ū Het kunststof melkkannetje (afhanke- lijk van het model), zonder deksel en buisje, mag gereinigd worden in de vaatwasmachine. ū Het thermo-melkkannetje (afhankelijk van het model) en zijn onderdelen mogen niet gereinigd worden in de vaatwasser.

Afb. 23: Melkeenheid demonteren, 1Verzorging en onderhoud

1. Trek de melkslang van het apparaat.

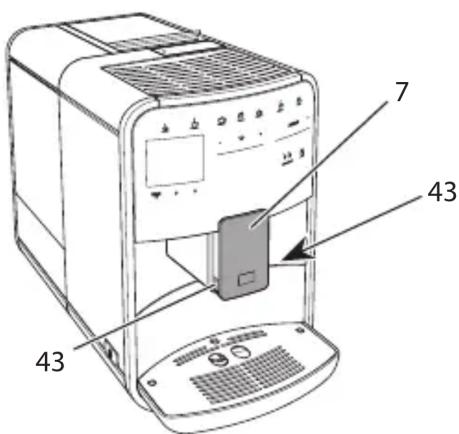

2. Duw de uitloop (7) helemaal omlaag.

3. Druk met twee vingers van één hand

de vergrendeling(43) van de melkeen- heid(40) in en trek de melkeenheid omlaag van de uitloop.

4. Trek de melkverdeler(41) omhoog uit

5. Trek de toevoer(42) omhoog uit het

6. Reinig de verschillende delen met

warm water. Gebruik een zachte, voch- tige doek en normaal vaatwasmiddel. De montage gebeurt in de omgekeerde volgorde. Informatie Schuif de melkeenheid(40) bij de mon- tage met beide handen op de uitloop (7). Zorg ervoor dat de vergrendeling(43) aan beide kanten hoorbaar vastklikt.

9.6 Programma „Koesysteem

reinigen“ Met het reinigingsprogramma worden koe- en koe-olieresten verwijderd met behulp van koemachinereiniger. Om schade aan het apparaat te vermijden, adviseren wij het reinigingsprogramma alle 2 maanden uit te voeren – of als het apparaat erom vraagt. Reinig vóór de start van het reinigingspro- gramma de zetgroep en de binnenruimte (zie hoofdstuk9.3, pagina118). Het reinigingsprogramma duurt ongeveer 15 minuten en mag niet onderbroken worden. VOORZICHTIG Contact met koemachinereiniger kan irritaties van de ogen en de huid tot gevolg hebben. Neem de gebruiksinstructies op de verpakking van de koemachinereini- ger in acht. OPGELET Het gebruik van een ongeschikte kof- emachinereiniger kan schade aan het apparaat tot gevolg hebben. Gebruik uitsluitend de reinigingstablet- ten Melitta® PERFECT CLEAN Reini- gingstabletten voor volautomatische koemachines. Voorwaarde: de display geeft de stand-by-indicatie weer.

1. Houd de toets "menu/ok" 2seconden

ingedrukt. » Het menu verschijnt op de display.

2. Navigeer naar het menu Onderhoud >

Reiniging koesysteem.

3. Kies met de "pijltoetsen" Start en beves-

4. Volg de aanwijzingen op de display tot

het reinigingsprogramma beëindigd is. » Op de display verschijnt de stand-by-in- dicatie.

9.7 Programma „Ontkalking“

Met het ontkalkingsprogramma worden kalkafzettingen uit het apparaat verwij- derd met behulp van koemachine-ont- kalker. Om schade aan het apparaat te vermijden, adviseren wij het ontkalkingsprogramma elke 3 maanden uit te voeren – of als het apparaat erom vraagt. Bij permanent gebruik van een Melit- ta-waterlter voert u het ontkalkingspro- gramma minstens een keer per jaar uit.Verzorging en onderhoud

Het ontkalkingsprogramma duurt onge- veer 15 minuten en mag niet onderbroken worden. VOORZICHTIG Contact met ontkalker kan irritaties van de ogen en de huid tot gevolg hebben. Neem de gebruiksinstructies op de verpakking van de ontkalker in acht. OPGELET Het gebruik van een ongeschikte ont- kalker kan schade aan het apparaat tot gevolg hebben. Gebruik uitsluitend de vloeibare ontkalker Melitta® ANTI CALC Vloeibare ontkalker voor volautomatische koe- machines. Neem de gebruiksinstructies op de verpakking van de ontkalker in acht. OPGELET Een ingeschroefde waterlter kan tijdens het ontkalkingsprogramma beschadigd raken. Verwijder de waterlter als het apparaat erom vraagt (zieAfb. 25, pagina122). Leg de waterlter tijdens het ontkal- kingsprogramma in een bakje met leidingwater. Na aoop van het ontkalkingspro- gramma kunt u de waterlter weer aanbrengen en verder gebruiken. Voorwaarde: de display geeft de stand-by-indicatie weer.

1. Houd de toets "menu/ok" 2seconden

ingedrukt. » Het menu verschijnt op de display.

2. Navigeer naar het menu Onderhoud >

3. Kies met de "pijltoetsen" Start en beves-

4. Volg de aanwijzingen op de display tot

het ontkalkingsprogramma beëindigd is. » Op de display verschijnt de stand-by-in- dicatie.

9.8 Waterhardheid instellen

De ingestelde waterhardheid beïnvloedt de ontkalkingsfrequentie. Hoe harder het water is, des te vaker moet het apparaat ontkalkt worden. Informatie Als u een waterlter gebruikt (zie hoofd- stuk9.9, pagina121), kunt u geen water- hardheid instellen. Bepaal de waterhardheid met het meege- leverde teststrookje. Neem de instructies op de verpakking van het teststrookje en de tabel Waterhardheidsklasse, pagina123 in acht. Voorwaarde: de display geeft de stand-by-indicatie weer.

1. Houd de toets "menu/ok" 2seconden

ingedrukt. » Het menu verschijnt op de display.

2. Navigeer naar het menu Instelling >

3. Kies met de "pijltoetsen" de waterhard-

heidsklasse en bevestig met "menu/ok".

4. Verlaat het menu met het commando

Exit. » Op de display verschijnt de stand-by-in- dicatie.

9.9 Waterlter gebruiken

Het gebruik van een waterlter verlengt de levensduur van het apparaat en het apparaat hoeft niet zo vaak ontkalkt te worden. De meegeleverde waterlter ltert kalk en andere schadelijke stoen uit het water.Verzorging en onderhoud

Afb. 25: Waterlter in-/uitschakelen De waterlter(47) wordt met de schroef- hulp aan het uiteinde van het meege- leverde koeschepje(46) in of uit de schroefdraad(48) op de bodem van de watertank(1) geschroefd. Waterlter aanbrengen Informatie Leg de waterlter enkele minuten in een bakje met vers leidingwater voor u deze in de watertank schroeft. Voorwaarde: de display geeft de stand-by-indicatie weer.

1. Houd de toets "menu/ok" 2seconden

ingedrukt. » Het menu verschijnt op de display.

2. Navigeer naar het menu Onderhoud >

Filter > Filter plaatsen.

3. Kies met de "pijltoetsen" Start en beves-

4. Volg de verdere aanwijzingen op de

display. » Na het installeren van de waterlter is de waterhardheid aangepast. » Op de display verschijnt de stand-by-in- dicatie. Waterlter vervangen Vervang de waterlter als het apparaat erom vraagt. Voorwaarde: de display geeft de stand-by-indicatie weer.

1. Houd de toets "menu/ok" 2seconden

ingedrukt. » Het menu verschijnt op de display.

2. Navigeer naar het menu Onderhoud >

Filter > Filter vervangen.

3. Kies met de "pijltoetsen" Start en beves-

4. Volg de verdere aanwijzingen op de

display. » Op de display verschijnt de stand-by-in- dicatie. Waterlter verwijderen De waterlter mag niet gedurende langere tijd droogstaan. Wij adviseren de waterlter in een bakje met leidingwater in de koelkast te bewaren als het appa- raat gedurende langere tijd niet wordt gebruikt. Voorwaarde: de display geeft de stand-by-indicatie weer.

1. Houd de toets "menu/ok" 2seconden

ingedrukt. » Het menu verschijnt op de display.

2. Navigeer naar het menu Onderhoud >

Filter > Filter verwijderen.

3. Kies met de "pijltoetsen" Start en beves-

4. Volg de verdere aanwijzingen op de

display. » De waterhardheid is automatisch terug- gezet op de vorige instelling. » Op de display verschijnt de stand-by-in- dicatie.Transport, bewaring en verwijdering

10 Transport, bewaring en verwijdering

10.1 Apparaat ontluchten

Wij adviseren het apparaat te ontluchten als het gedurende langere tijd niet wordt gebruikt, voordat het wordt getranspor- teerd of bij vorstgevaar. Bij het ontluchten wordt het resterende water uit het apparaat verwijderd. Voorwaarde: de display geeft de stand-by-indicatie weer.

1. Plaats een kopje of glas onder de

ingedrukt. » Het menu verschijnt op de display.

3. Navigeer naar het menu Systeem >

4. Kies met de "pijltoetsen" Start en beves-

5. Volg de verdere aanwijzingen op de

display. » Het apparaat wordt nu uitgeschakeld.

10.2 Apparaat transporteren

OPGELET Bevroren restwater kan schade aan het apparaat veroorzaken. Zorg ervoor dat het apparaat niet wordt blootgesteld aan temperaturen onder 0°C. Informatie Transporteer het apparaat in de originele verpakking. Op die manier vermijdt u transportschade. Voer de volgende stappen uit voor u het apparaat transporteert:

1. Ontlucht het apparaat (zie hoofd-

stuk10.1, pagina123).

2. Leeg het lekbakje en de residubak.

5. Reinig het apparaat (zie hoofdstuk9.1,

enz.) met geschikt plakband.

7. Verpak het apparaat.

10.3 Apparaat verwijderen

De met dit symbool gemarkeerde apparaten zijn onderworpen aan de Europese richtlijn 2012/19/EU voor WEEE (Waste Electrical and Electronic Equipment). Elektrische apparaten horen niet bij het huisvuil. Verwijder het apparaat op een milieu- vriendelijke manier via de geschikte inzamelkanalen. 11 Technische gegevens Technische gegevens Bedrijfsspanning 220 V tot 240 V, 50 – 60 Hz Verbruik max. 1450 W Pompdruk statisch max. 15 bar Afmetingen Breedte Hoogte Diepte 255 mm 365 mm 465 mm Inhoud Bonenreservoir Watertank 2 × 135 g 1,8 l Gewicht (leeg) 10,6 kg (Barista TS) 10,4 kg (Barista T) Omgevingsomstandigheden Temperatuur Relatieve luchtvochtigheid 10 °C tot 32 °C 30 % tot 80 % (niet condenserend) Bluetooth Gebruikte frequentie Maximaal zendvermogen Bluetooth low energy 4.2

12 Storingen Als de storingen niet met de onderstaande maatregelen verholpen kunnen worden of als er storingen optreden die hier niet vermeld staan, kunt u contact opnemen met onze hotline (lokaal tarief). Het telefoonnummer vindt u in het deksel van de watertank of op onze internetpagina in het gedeelte Service. Storing Oorzaak Maatregel Koe druppelt slechts uit de uitloop. Maalgraad te jn. Maalgraad grover instellen (zie hoofd- stuk8.9 op pagina116). Apparaat verontreinigd. Zetgroep reinigen (zie hoofdstuk9.3 op pagina118). Reinigingsprogramma uitvoeren (zie hoofdstuk9.6 op pagina120). Apparaat verkalkt. Apparaat ontkalken (zie hoofdstuk9.7 op pagina120). Koe loopt niet. Watertank niet gevuld of niet correct geplaatst. Watertank vullen en correcte plaat- sing controleren (zie hoofdstuk4.7 op pagina106). Zetgroep verstopt. Zetgroep reinigen (zie hoofdstuk9.3 op pagina118). Melding Bonen vullen op de display, hoewel het bonenreservoir gevuld is. Bonen vallen niet in het maalwerk. Lichtjes tegen het bonenreservoir kloppen. Bonenreservoir reinigen. Koebonen te sterk oliehoudend. Andere koebonen gebruiken. Lawaai uit het maalwerk. Vreemd voorwerp in het maalwerk. Contact opnemen met de hotline. Zetgroep kan na verwij- dering niet terug worden geplaatst. Zetgroep is niet correct vergrendeld. Controleren of de greep voor de vergren- deling van de zetgroep correct vergrendeld is (zie hoofdstuk9.3 op pagina118). Aandrijving niet op de juiste positie. Houd de "My Coffee/recepten"-toets inge- drukt. Druk tegelijkertijd op de Aan/Uit- knop. Het apparaat voert een initialisatie uit. Laat de toetsen weer los. Melding Systeemfout op de display. Softwarestoring Apparaat uit- en weer inschakelen (zie hoofdstuk4.1 op pagina102). Contact opnemen met de hotline. Het apparaat kan niet met behulp van de Melit- ta-Connect-app worden bediend. Geen bluetooth-ver- binding. Bluetooth-verbinding voor de eerste keer maken (zie hoofdstuk4.4 op pagina104) Smartphone ondersteunt Bluetooth-func- tie niet. Bluetooth-verbinding op smartphone niet geactiveerd. Apparaat teruggezet op fabrieksinstelling. Apparaat opnieuw voor het eerst met smartphone verbinden (zie hoofdstuk4.4 op pagina104). Smartphone bevindt zich buiten het ont- vangstbereik. Smartphone in het ontvangstbereik (max.5 - 10 m) brengen. Er is al een andere smartphone verbonden met het apparaat. App op al verbonden smartphone sluiten.125
