GEBRUIKSAANWIJZING Liion Power Finesse 50 Set Wolf Garten

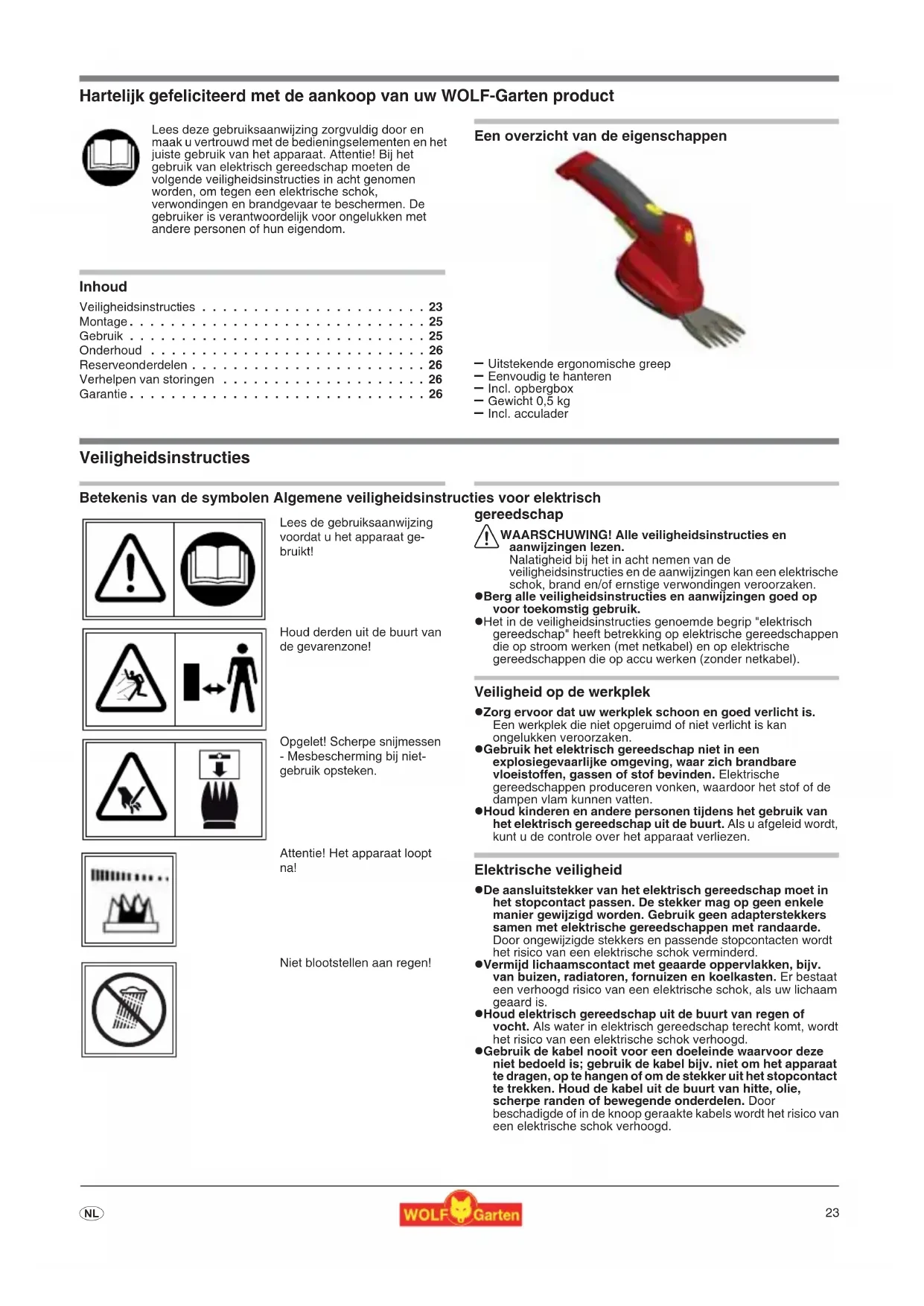

• Hartelijk gefeliciteerd met de aankoop van uw WOLF-Garten product Inhoud Veiligheidsinstructies p. 23
• Montage p. 25
• Gebruik p. 25
• Onderhoud p. 26
• Reserveonderdelen p. 26
• Verhelpen van storingen p. 26
• Garantie Een overzicht van de eigenschappen – Uitstekende ergonomische greep – Eenvoudig te hanteren – Incl. opbergbox – Gewicht 0,5 kg – Incl. acculader Veiligheidsinstructies Betekenis van de symbolen Algemene veiligheidsinstructies voor elektrisch gereedschap 1 WAARSCHUWING! Alle veiligheidsinstructies en aanwijzingen lezen. Nalatigheid bij het in acht nemen van de veiligheidsinstructies en de aanwijzingen kan een elektrische schok, brand en/of ernstige verwondingen veroorzaken. z Berg alle veiligheidsinstructies en aanwijzingen goed op voor toekomstig gebruik. z Het in de veiligheidsinstructies genoemde begrip "elektrisch gereedschap" heeft betrekking op elektrische gereedschappen die op stroom werken (met netkabel) en op elektrische gereedschappen die op accu werken (zonder netkabel). Veiligheid op de werkplek z Zorg ervoor dat uw werkplek schoon en goed verlicht is. Een werkplek die niet opgeruimd of niet verlicht is kan ongelukken veroorzaken. z Gebruik het elektrisch gereedschap niet in een explosiegevaarlijke omgeving, waar zich brandbare vloeistoffen, gassen of stof bevinden. Elektrische gereedschappen produceren vonken, waardoor het stof of de dampen vlam kunnen vatten. z Houd kinderen en andere personen tijdens het gebruik van het elektrisch gereedschap uit de buurt. Als u afgeleid wordt, kunt u de controle over het apparaat verliezen. Elektrische veiligheid z De aansluitstekker van het elektrisch gereedschap moet in het stopcontact passen. De stekker mag op geen enkele manier gewijzigd worden. Gebruik geen adapterstekkers samen met elektrische gereedschappen met randaarde. Door ongewijzigde stekkers en passende stopcontacten wordt het risico van een elektrische schok verminderd. z Vermijd lichaamscontact met geaarde oppervlakken, bijv. van buizen, radiatoren, fornuizen en koelkasten. Er bestaat een verhoogd risico van een elektrische schok, als uw lichaam geaard is. z Houd elektrisch gereedschap uit de buurt van regen of vocht. Als water in elektrisch gereedschap terecht komt, wordt het risico van een elektrische schok verhoogd. z Gebruik de kabel nooit voor een doeleinde waarvoor deze niet bedoeld is; gebruik de kabel bijv. niet om het apparaat te dragen, op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Door beschadigde of in de knoop geraakte kabels wordt het risico van een elektrische schok verhoogd. Lees deze gebruiksaanwijzing zorgvuldig door en maak u vertrouwd met de bedieningselementen en het juiste gebruik van het apparaat. Attentie! Bij het gebruik van elektrisch gereedschap moeten de volgende veiligheidsinstructies in acht genomen worden, om tegen een elektrische schok, verwondingen en brandgevaar te beschermen. De gebruiker is verantwoordelijk voor ongelukken met andere personen of hun eigendom. Lees de gebruiksaanwijzing voordat u het apparaat ge- bruikt! Houd derden uit de buurt van de gevarenzone! Opgelet! Scherpe snijmessen - Mesbescherming bij niet- gebruik opsteken. Attentie! Het apparaat loopt na! Niet blootstellen aan regen! Originele gebruiksaanwijzing24 p. 26

z Als u in de open lucht met elektrisch gereedschap werkt, gebruik dan uitsluitend verlengkabels die ook werkelijk geschikt zijn voor gebruik buitenshuis. Als u een verlengkabel gebruikt die voor gebruik buitenshuis geschikt is, wordt het risico van een elektrische schok verminderd. z Als het gebruik van elektrisch gereedschap in een vochtige omgeving niet te vermijden is, gebruik dan een FI- veiligheidsschakelaar. Als u een FI-veiligheidsschakelaar gebruikt, wordt het risico van een elektrische schok verminderd. Veiligheid van personen z Wees behoedzaam, let op wat u doet en ga heel oplettend en zorgvuldig om met elektrisch gereedschap. Gebruik geen elektrisch gereedschap. als u moe bent of onder invloed van drugs, alcohol of medicijnen verkeert. Eén moment van onoplettendheid kan bij het gebruik van elektrisch gereedschap ernstige verwondingen veroorzaken. z Draag steeds een persoonlijke veiligheidsuitrusting en een veiligheidsbril. Door een persoonlijke veiligheidsuitrusting te dragen, zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of een gehoorbescherming, al naargelang het soort en de inzet van een elektrisch gereedschap, wordt het risico van een elektrische schok verminderd. z Vermijd dat u het gereedschap per ongeluk inschakelt. Ga na of het elektrisch gereedschap uitgeschakeld is, voordat u het aan de stroomvoorziening en/of de accu aansluit, of voordat u het gereedschap optilt of draagt. Als u bij het dragen van het elektrisch gereedschap uw vinger aan de schakelaar heeft of het apparaat aan de stroomvoorziening aansluit, terwijl het ingeschakeld is, kan dit ongelukken tot gevolg hebben. z Verwijder het instelgereedschap of de schroefsleutel, voordat u het elektrisch gereedschap inschakelt. Als zich een stuk gereedschap of een sleutel in een draaiend onderdeel van het apparaat bevindt, kan dit verwondingen veroorzaken. z Vermijd een abnormale lichaamshouding. Zorg ervoor dat u steeds stabiel staat en dat u uw evenwicht houdt. Daardoor kunt u het elektrisch gereedschap in een onverwachte situatie beter controleren. z Draag geschikte kleding. Draag geen ruimzittende kleding of sieraden. Houd uw haren, kleding en handschoenen uit de buurt van bewegende delen. Loszittende kleding, sieraden of lange haren kunnen door bewegende delen naar binnen getrokken worden. z Als er stofafzuig- of opvanginrichtingen gemonteerd kunnen worden, ga dan na of deze aangesloten zijn en correct gebruikt worden. Door een stofafzuiging te gebruiken, kunnen de gevaren door stof verminderd worden. Gebruik en hantering van het elektrisch gereedschap z Let op dat het apparaat niet overbelast raakt. Gebruik bij elke werkzaamheid steeds het gereedschap dat hiervoor bedoeld is. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven vermogen z Gebruik geen elektrisch gereedschap, waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer in- of uitgeschakeld kan worden, is gevaarlijk en moet gerepareerd worden. z Bewaar elektrisch gereedschap dat u niet gebruikt steeds buiten bereik van kinderen. Laat het apparaat niet gebruiken door personen die niet vertrouwd zijn met het apparaat of die de aanwijzingen niet gelezen hebben. Elektrisch gereedschap is gevaarlijk als het door onervaren personen gebruikt wordt. z Zorg ervoor dat elektrisch gereedschap zorgvuldig onderhouden wordt. Controleer, of de beweeglijke delen correct functioneren en niet klem zitten, of delen gebroken of zodanig beschadigd zijn dat de functie van het elektrisch gereedschap nadelig beïnvloed wordt. Laat de beschadigde delen repareren voordat u het apparaat gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap. z Houd messen scherp en schoon. Zorgvuldig onderhouden messen met scherpe snijkanten gaan minder snel klem zitten en zijn gemakkelijker te hanteren. z Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen enz. overeenkomstig deze aanwijzingen. Houd hierbij ook rekening met de werkomstandigheden en de uit te voeren werkzaamheid. Als elektrisch gereedschap anders wordt gebruikt dan waarvoor het bedoeld is, kan dit gevaarlijke situaties veroorzaken. Gebruik en behandeling van het batterijgereedschap z Laad de batterij enkel op met het oplaadapparaat 7266078, dat door de fabrikant is aanbevolen. z Bij onjuist gebruik kan vloeistof uit de batterij lopen. Vermijd elk contact daarmee. Bij toevallig contact met water afspoelen. Wanneer de vloeistof in aanraking komt met de ogen, onmiddellijk een arts raadplegen. Lekkende batterijvloeistof kan leiden tot huidirritaties of brandwonden. z Het apparaat mag niet geopend worden en de batterij mag niet worden verwijderd. Er bestaat een risico op letsels en brand. Service z Laat uw elektrisch gereedschap uitsluitend repareren door gekwalificeerd vakpersoneel en met originele reserveonderdelen. Hierdoor is gegarandeerd dat de veiligheid van het elektrisch gereedschap behouden blijft. Specifieke veiligheidsinstructies voor buxusscharen z Houd alle lichaamsdelen uit de buurt van het mes. Verwijder geen gesnoeid materiaal of houd geen materiaal dat u wilt snoeien vast, als het apparaat nog in werking is. Verwijder klem zittend materiaal alleen als het apparaat uitgeschakeld is. Bij het gebruik van de schaar kan één enkel ogenblik van onoplettendheid ernstige verwondingen tot gevolg hebben. z Draag de buxusschaar aan de handgreep als het mes stil staat. Bij het transport of het opbergen van accuscharen steeds de beschermende afdekking aanbrengen. Een zorgvuldige omgang met het apparaat vermindert het gevaar voor verwondingen door het mes. z De accuschaar is geschikt voor privé gebruik en dient in combinatie met de messen Accu 50 EM B / 50 EM C gebruikt te worden voor het onderhoud van heesters, heggen en struiken. Specifieke veiligheidsinstructies voor grasscharen z De accuschaar is geschikt voor privé gebruik en dient in combinatie met de messen Accu 50 EM R gebruikt te worden voor het onderhoud van graskanten en kleinere gazons. z Verwijder vreemde voorwerpen, zoals takken, stenen, ijzerdraad enz. van het gazon, voordat u het gazon of de graskanten gaat snijden. z Gebruik het apparaat uitsluitend bij daglicht of bij een goede kunstmatige verlichting. Algemene veiligheidsinstructies voor gras-, buxus- en vormsnoeischaren z Gebruik de accuscharen niet om de takken e.d klein te snijden voor de compostering, daardoor kan de gebruiker ichamelijk letsel oplopen. z De accuscharen mogen niet in openbare plantsoenen, parken, sportvelden, wegen of in de land- en bosbouw gebruikt worden. z Kies de werkhoogte zodanig dat het mes niet met de bodem in contact kan komen. z Schakel het apparaat pas in, als uw handen en voeten zich ver genoeg van de messen bevinden. z Houd er rekening mee dat er ook bij het ontladen steeds een risico bestaat door restlading. z Deze apparaten zijn er niet voor bestemd om gebruikt te worden door personen zonder ervaring en/of kennis of door personen met beperkte psychische, sensorische en geestelijke vermogens, tenzij ze onder toezicht staan of over het gebruik van deze apparaten werden geïnstrueerd door personen die verantwoordelijk zijn voor hun veiligheid. z Personen die jonger zijn dan 16 jaar mogen de apparaten niet bedienen. Onderhoud z Onderhouds- en reinigingswerkzaamheden aan het apparaat mogen uitsluitend worden uitgevoerd als de motor uitgeschakeld is. z Reinig de messen en smeer ze ook in (aanbevolen is WD-40 multispray) na elke snoeibeurt. z Dek de snij-inrichting bij het transport en bij de opslag steeds goed af met de mesbescherming. z Verdere onderhoudswerken dan deze beschreven in deze handleiding, mogen enkel door de fabrikant of zijn vertegenwoordiger worden uitgevoerd.25

Oplader z Sluit acculaders die nat geworden zijn, niet op een stopcontact aan, zolang ze nog vochtig zijn. z Gebruik de acculader uitsluitend in droge ruimtes. z Trek kabels uitsluitend uit door aan de stekker te trekken. Als u aan de kabel trekt, kan de kabel en de stekker beschadigd worden en de elektrische veiligheid zou niet meer gegarandeerd zijn. z Gebruik de oplader nooit, als de kabel, de stekker of de oplader zelf beschadigd zijn door inwerking van buitenaf. Breng de oplader naar de dichtstbijzijnde vakkundige werkplaats. z Maak de oplader in geen geval open. Breng de oplader bij een storing naar een vakkundige werkplaats. z U mag de accuschaar niet opladen, terwijl de schaar in werking is. Accu 1 Brandgevaar! z Accu's nooit in de omgeving van zuren en licht ontvlambare materialen laden. z Accu uitsluitend tussen de 10 tot 45 °C laden. Na sterke belasting accu eerst laten afkoelen. 1 Explosiegevaar! Apparaat tegen hitte en vuur beschermen. z Niet op radiatoren leggen of lang blootstellen aan sterk zonlicht. z Apparaat uitsluitend bij een omgevingstemperatuur tussen -10 °C t/m + 45 °C gebruiken. 1 Kortsluitingsgevaar z Het apparaat mag niet geopend en de batterij mag niet verwijderd worden. z Het apparaat mag niet worden kortgesloten en er mogen geen voorwerpen in de lader worden gestoken. Battijeren milieuvriendelijk verwijderen Milieuvriendelijke verwijdering Montage Opbergbox/laadstation z Breng de opbergbox op een droge en in de winter vorstvrije plaats aan. z De opbergbox kan als laadstation worden gebruikt. Plaats de box hiervoor op een afstand van max. 150 cm van een stopcontact

1. Markeer met behulp van de basisplaat als boorsjabloon

bovenste bevestigingspunten (1) (2).

2. Breng aan de bevestigingspunten twee schroeven (schroefkop

Ø 8mm) aan, waarbij de schacht van de schroefkoppen circa 6- 8 mm boven het oplegvlak uitsteekt.

3. Hang de opbergbox aan de schroefkoppen.

4. Bevestig de opbergbox aan het onderste boorgat (3) met een

derde schroef. Gebruik Gebruikstijden z De regionale voorschriften in acht nemen. z U kunt de gebruikstijden opvragen bij uw plaatselijke verorde- ningsinstantie. Accu laden Algemene aanwijzingen voor het laden 1 Attentie! De acculader uitsluitend in droge ruimtes gebruiken. Gebruik uitsluitend de originele acculader van de firma WOLF- Garten (onderdeel nr. 7266 078)! Voordat u de accu voor het eerst gebruikt, moet hij opgeladen worden. Oplaadtijden zie pagina 25. In de opbergbox opladen

1. Steek de oplaadstekker van de acculader in de vergrendeling

van de opbergbox (1).

2. Sluit de acculader op de netspanning (230 V ~) aan (2).

3. Plaats de accuschaar in de opbergbox (3).

Buiten de opbergbox opladen

1. Sluit de acculader op de netspanning (230 V ~) aan (1).

2. Steek de oplaadstekker in de laadbus van de accuschaar. (2).

3 Aanwijzingen voor de acculader : z De rode LED geeft het laadproces weer. Zodra de LED uitgaat, is de lithium-ionen-accu opgeladen. 3 Algemene aanwijzingen bij de accu: Om te zorgen voor een lange levensduur van de accu moet u de volgende punten in acht nemen: z Bij geringe accuspanning wordt de slagfrequentie van de schaar lager. In dit geval moet de accu opgeladen worden. z De lithium-ionen-accu moet voor een lange pauze, bijv. voor de opslag in de winter, opgeladen worden. z Oplaadtijden zie pagina 25. z De lithium-ionen-accu kan in iedere laadstatus worden geladen en het opladen kan altijd worden onderbroken, zonder de accu te beschadigen (geen memory-effect). z Zelfontlading van de accu! Trek de stekker van de acculader uit de accuschaar, zodra de acculader van het stroomnet gescheiden is. Accuschaar in-/uitschakelen

1. Schuif de veiligheidsknop (1) naar voren en houd de knop

4. Om de accuschaar uit te schakelen, moet u de schakelknop (2)

loslaten. z WOLF-Garten batterijen zijn volgens de huidige stand der techniek het beste geschikt voor de energievoorziening van stroomafhanklijke apparaten. Li-Ion-cellen zijn schadelijk voor het milieu wanneer ze samen met ander huisvuil worden verwijderd. z WOLF-Garten batterijen zijn Li-Ion accumulatoren en daarom moeten ze degelijk worden gerecycleerd. Defecte batterijen door de vakhandel laten verwijderen. z OPGELET! Onbruikbare elektrobatterijen horen niet bij het huisvuil! Ze moeten overeenkomstig de richtlijn 2002/96/EG voor elektronische en oude elektronische apparaten afzonderlijk verzameld te worden en naar een milieuvriendelijk en vakkundig recyclingcentrum worden gebracht. Geef de batterijen nooit mee met het huisvuil.

Tips voor het vormsnoeien van sierstruiken z Maak eerst een sjabloon van karton of van een licht materiaal met een grote oppervlakte, waarin u makkelijk een gelijkmatige vorm, bijv. van een kogel kunt uitsnijden. z U kunt ook een sjabloon maken door met behulp van latten en touw bijv. een kegel te vormen. z De vormsnoeischaar is vooral geschikt voor het snoeien van de filigrane vormen van sierstruiken

Onderhoud Opslag z Let op dat de accuschaar buiten bereik van kinderen bewaard wordt. z Breng bij het transport en de opslag steeds de mesbescherming aan. z De lithium-ionen-accu moet voor een lange pauze, bijv. voor de opslag in de winter, opgeladen worden. z Bewaar de accuschaar op een droge en vorstvrije plaats. z Als u de schaar voor een langere tijd in de opbergbox bewaart (bijv. in de winter), trek de kabels naar het stopcontact (2) en naar de stekkeradapter (1) dan uit en berg de voedingseenheid en de verdere toebehoren op de hiervoor voorziene plaats op. z Bescherm de accuschaar inclusief toebehoren door de beschermkap aan te brengen. Algemeen 1 Attentie! Tegengesteld werkende messen Vóór alle onderhouds- en reparatiewerkzaamheden: z Activeer in geen geval de schakelaars (1) (2). z Raak de lopende messen niet aan. Reiniging z Reinig de accuschaar na elk gebruik met een droge doek resp. met een borstel als de schaar erg vuil is. z Reinig het drijfwerk aan het einde van elk tuinseizoen en smeer het in (zie „Mes reinigen of vervangen“ p.28 Onderhoud). z Spuit de accuschaar nooit met water af. Mes reinigen of vervangen 3 Het mes mag nooit bijgeslepen, maar moet steeds vervangen worden.

1. Hef de vergrendeling omhoog (1) en trek het afdekplaatje

naar achteren toe weg (2).

2. Neem het mes uit de accuschaar.

3. Smeer de kunststof ring van de messen

4. Reinig het zichtbare gedeelte van het drijfwerk en smeer het ook

5. Plaats de messen op het drijfwerkdeksel .

6. Schuif het afdekplaatje zover over de accuschaar, totdat de

vergrendeling vastklikt (mes klikt automatisch in het drijfwerk vast). Reserveonderdelen Verhelpen van storingen Garantie In elk land gelden de garantiebepalingen die door onze maatschappij of importeur worden uitgegeven. Storingen aan uw apparaat verhelpen wij kosteloos in het kader van de garantie, indien een materiaal- of produktiefout hiervan de oorzaak is. Neem voor een reparatie binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde vestiging.

Bestelnr. Artikelaanduiding Artikelbeschrijving 7266 090 F 50 TS Telescoopsteel met wieltjes - traploos in de hoogte verstelbaar van 85-120 cm 7266 095 Accu 50 EM R Reservemes voor FINESSE 50 R / Snijbreedte 80 mm 7267 095 Accu 50 EM C Reservemes voor FINESSE 50 C / Snijbreedte 60 mm 7268 095 Accu 50 EM B Reservemes voor FINESSE 50 B / Snijbreedte 110 mm 7266 078 Acculader Oplader voor FINESSE 50 R / C / B / Set. Probleem Mogelijke oorzaak Verhelpen Messen worden heet

• Messen zijn bot • Messen vervangen

• Te veel wrijving omdat de messen niet gesmeerd zijn

• Kunststof ring van de messen met vaseline insmeren Motor loopt niet

• Accu is ontladen • Accu opladen

• Accu is defect • WOLF-Garten Service werkplaats opzoeken Problemen bij het accu laden

• Accu of acculader defect • WOLF-Garten Service werkplaats opzoeken Onrustige loop, apparaart vibreert sterk

• Messen zijn beschadigd • Messen vervangen In geval van twijfel steeds een WOLF-Garten Service werkplaats opzoeken. 1 Accuschaar steeds eerst uitzetten voordat u werkzaamheden aan een mes uitvoert of een mes controleert.27

/ L WAg ); NL-Gemeten/gegaran- deerd geluidsniveau (L

); NL-Geluidsdruk (L
