BRUGSANVISNING Liion Power Finesse 50 Set Wolf Garten

1 Sikkerhedsafbryder 2 Afbryder 3 Plæneklinge 4 Klingebeskyttelse 5 Konturklinge 6 Buskklinge 7Mede 8 Ladebøsning 9 Kontakt Teleskopskaft 10Opbevaringsboks/Ladestation

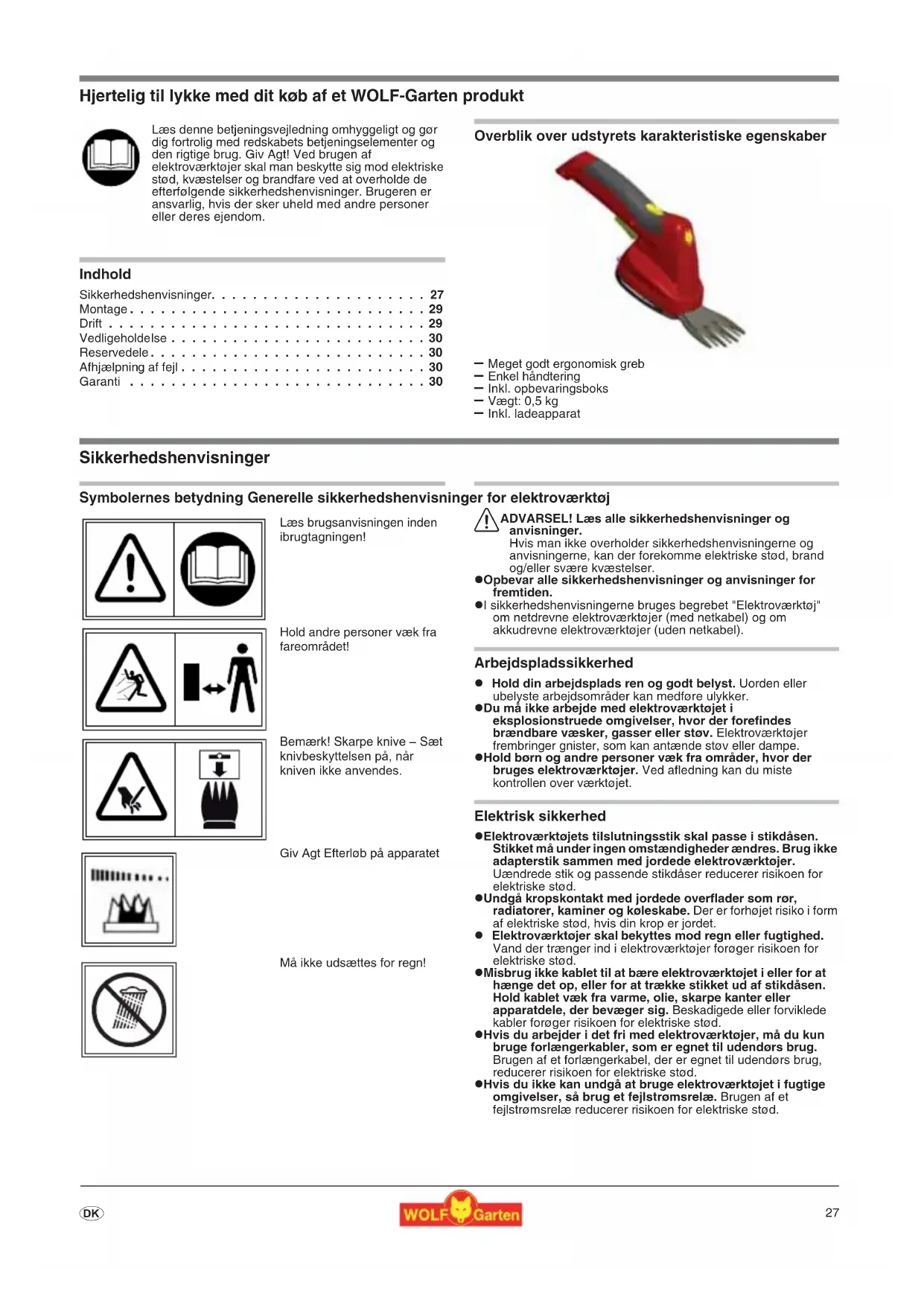

• Hjertelig til lykke med dit køb af et WOLF-Garten produkt Indhold Sikkerhedshenvisninger p. 27
• Montage p. 29
• Drift p. 29
• Vedligeholdelse p. 30
• Reservedele p. 30
• Afhjælpning af fejl p. 30
• Garanti Overblik over udstyrets karakteristiske egenskaber – Meget godt ergonomisk greb – Enkel håndtering – Inkl. opbevaringsboks – Vægt: 0,5 kg – Inkl. ladeapparat Sikkerhedshenvisninger Symbolernes betydning Generelle sikkerhedshenvisninger for elektroværktøj 1 ADVARSEL! Læs alle sikkerhedshenvisninger og anvisninger. Hvis man ikke overholder sikkerhedshenvisningerne og anvisningerne, kan der forekomme elektriske stød, brand og/eller svære kvæstelser. z Opbevar alle sikkerhedshenvisninger og anvisninger for fremtiden. z I sikkerhedshenvisningerne bruges begrebet "Elektroværktøj" om netdrevne elektroværktøjer (med netkabel) og om akkudrevne elektroværktøjer (uden netkabel). Arbejdspladssikkerhed z Hold din arbejdsplads ren og godt belyst. Uorden eller ubelyste arbejdsområder kan medføre ulykker. z Du må ikke arbejde med elektroværktøjet i eksplosionstruede omgivelser, hvor der forefindes brændbare væsker, gasser eller støv. Elektroværktøjer frembringer gnister, som kan antænde støv eller dampe. z Hold børn og andre personer væk fra områder, hvor der bruges elektroværktøjer. Ved afledning kan du miste kontrollen over værktøjet. Elektrisk sikkerhed z Elektroværktøjets tilslutningsstik skal passe i stikdåsen. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordede elektroværktøjer. Uændrede stik og passende stikdåser reducerer risikoen for elektriske stød. z Undgå kropskontakt med jordede overflader som rør, radiatorer, kaminer og køleskabe. Der er forhøjet risiko i form af elektriske stød, hvis din krop er jordet. z Elektroværktøjer skal bekyttes mod regn eller fugtighed. Vand der trænger ind i elektroværktøjer forøger risikoen for elektriske stød. z Misbrug ikke kablet til at bære elektroværktøjet i eller for at hænge det op, eller for at trække stikket ud af stikdåsen. Hold kablet væk fra varme, olie, skarpe kanter eller apparatdele, der bevæger sig. Beskadigede eller forviklede kabler forøger risikoen for elektriske stød. z Hvis du arbejder i det fri med elektroværktøjer, må du kun bruge forlængerkabler, som er egnet til udendørs brug. Brugen af et forlængerkabel, der er egnet til udendørs brug, reducerer risikoen for elektriske stød. z Hvis du ikke kan undgå at bruge elektroværktøjet i fugtige omgivelser, så brug et fejlstrømsrelæ. Brugen af et fejlstrømsrelæ reducerer risikoen for elektriske stød. Læs denne betjeningsvejledning omhyggeligt og gør dig fortrolig med redskabets betjeningselementer og den rigtige brug. Giv Agt! Ved brugen af elektroværktøjer skal man beskytte sig mod elektriske stød, kvæstelser og brandfare ved at overholde de efterfølgende sikkerhedshenvisninger. Brugeren er ansvarlig, hvis der sker uheld med andre personer eller deres ejendom. Læs brugsanvisningen inden ibrugtagningen! Hold andre personer væk fra fareområdet! Bemærk! Skarpe knive – Sæt knivbeskyttelsen på, når kniven ikke anvendes. Giv Agt Efterløb på apparatet Må ikke udsættes for regn! Originale driftsvejledning28 p. 30

Personers sikkerhed z Vær opmærksom og pas på med hvad du gør, og gå til arbejdet med et elektroværktøj med fornuft. Brug ikke et elektroværktøj, hvis du er træt eller påvirket af medicin, alkohol, eller stoffer. Et øjebliks uopmærksomhed under brugen af elektroværktøj kan medføre alvorlige kvæstelser. z Bær personlig beskyttelsesudstyr og altid en beskyttelsesbrille. Brugen af personligt beskyttelsesudstyr som støvmaske, skridsikre sikkerhedssko, beskyttelseshjelm eller høreværn, alt efter elektroværktøjets art og anvendelse, reducerer risikoen for kvæstelser. z Undgå en utilsigtet idriftsætning. Kontroller, at elektroværktøjet er afbrudt, inden du slutter det til strømforsynngen og/eller akkuen, tager det op eller bærer på det. Hvis du bærer rundt på elektroværktøjet med fingeren på afbryderen eller tilslutter det til strømforsyningen, mens afbryderen er aktiveret, så kan det medføre ulykker. z Fjern indstillingsværktøjer eller skruenøgler inden du tænder for elektroværktøjet. Et værktøj eller en nøgle, der sidder i en apparatdel, som drejer sig, kan føre til kvæstelser. z Undgå en unormal kropsholdning. Sørg for en sikker stand og hold altid balancen. Så kan du bedre kontrollere elektroværktøjet i uventede situationer. z Bær passende klæder. Bær ikke flagrende klæder eller smykker. Hold hår, klæder og handsker væk fra dele, som bevæger sig. Løse klæder, smykker og langt hår kan blive fanget af dele, som bevæger sig. z Hvis der kan monteres støvudsugnings- og opsamlingsudstyr, så kontroller, at det er tilsluttet og bruges rigtigt. Brugen af støvudsugning kan reducere farer som følge af støv. Brugen og behandlingen af elektroværktøjet z Værktøjet må ikke overbelastes. Brug det elektroværktøj, som er beregnet til dit arbejde. Du arbejder bedre med passende elektroværktøj og sikrere i det specificerede effektområde. z Brug ikke elektroværktøj, hvor afbryderen er defekt. Et elektroværktøj, som der ikke kan tændes og slukkes for, er farligt og skal repareres. z Opbevar ubenyttede elektroværktøjer uden for børns rækkevidde. Apparatet må ikke betjene af personer, som ikke er fortrolig med, eller som ikke har læst disse anvisninger. Elektroværktøjer er farlige, hvis de bruges af uerfarne personer. z Elektroværktøjer skal passes og plejes med omhu. Kontroller, om bevægelige dele virker upåklageligt og ikke er i klemme, om dele er gået i stykker eller så beskadigede, at det påvirker elektroværktøjets funktion. Beskadigede dele skal repareres inden apparatet bruges. Mange ulykker skyldes dårlig vedligeholdt elektroværktøj. z Hold skæreværktøjer skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sammenklemmer sig mindre og er nemmere at føre. z Brug elektroværktøj, tilbehør, driftsværktøjer osv. iht. disse anvisninger. Tag hensyn til arbejdsbetingelserne og de aktiviteter, der skal udføres. Brugen af elektroværktøjer til andre formål end det, de er bestemt til, kan føre til farlige situationer. Anvendelse og behandling af akkuværktøjet z Akkuen må kun oplades med ladeapparatet 7266078, der anbefales af producenten. z Ved forkert anvendelse kan der trænge væske ud af akkuen. Undgå kontakt med det. Skyl efter med vand i tilfælde af kontakt. Hvis væsken trænger ind i øjnene, skal der søges lægehjælp. Udtrængende akkuvæske kan føre til hudirritationer eller forbrændinger. z Apparatet må ikke åbnes, og akkuen må ikke tages ud. Der er fare for kvæstelser og brandfare! Service z Få elektroværktøjet repareret på et aut. værksted og kun med originale reservedele. På den måde sikrer du, at apparatets sikkerhed opretholdes. Apparatspecifikke henvisninger for busktrimmere z Hold alle legemsdele væk fra klingen. Forsøg aldrig at fjerne afklip eller fastholde materiale, som skal klippes, med klingen i gang. Apparatet skal afbrydes for at fjerne afklip, der sidder i klemme. Et øjebliks ubetænksomhed ved brugen af akkuværktøjet kan medføre svære kvæstelser. z Bær hæksaksen i grebet og med stillestående klinge. Ved transport eller opbevaring af akkuværktøjet skal beskyttelsesafdækningen altid trækkes på. Omhyggelig omgang med apparatet mindsker faren for kvæstelser forårsaget af klingen. z Brug akkuværktøjet i forbindelse med skærebladene Accu 50 EM B / 50 EM C i det forudsete private område til pleje af buske, hække, krat. Apparatspecifikke sikkerhedshenvisninger for plænetrimmere z Brug akkuværktøjet i forbindelse med skærebladene Accu 50 EM R i det forudsete private område til pleje af græskanter og mindre græsarealer. z Rens græsplænen resp. græskanterne for fremmedlegemer som grene, sten, tråd osv. inden græsarealer trimmes. z Brug kun apparatet ved dagslys eller ved tilstrækkelig kunstig belysning. Generelle sikkerhedshenvisninger for plæne-, kontur- og busktrimmere z Brug ikke akkuværktøjet til at findele for kompostering, fare for brugerens legemsbeskadigelse. z Du bør ikke bruge akkuværktøjerne i offentlige anlæg, parker, sportspladser, på veje osv. og heller ikke inden for land- og skovbrug. z Vælg arbejdshøjden, så klingen ikke kommer i kontakt med jorden. z Tænd først for apparatet, når hænder og fødder er tilstrækkeligt langt væk fra de skærende klinger. z Vær opmærksom på, at også når der tændes for afladede apparater, kan der være fare for kvæstelser pga. restladning. z Disse apparater er ikke beregnet til at blive brugt af personer med manglende erfaring og/eller manglende viden, eller af personer med begrænsede fysiske, sensoriske eller psykiske evner, med mindre det sker under opsyn af en ansvarlig person eller de har fået dine anvisninger i, hvordan disse apparater skal benyttes. z Personer under 16 år må ikke arbejde med apparaterne. Vedligeholdelse z Apparatet må kun vedligeholdes og rengøres med stillestående motor. z Rengør og smør klingerne (anbefalet WD-40 Multifunktionsolie) efter hver brug. z Ved transport og opbevaring af skæreudstyret afdæk det altid med klingebeskyttelsen. z Yderligere vedligeholdelsesarbejde end den, der beskrives i denne brugsanvisning, må kun gennemføres af producenten eller dennes repræsentant. Ladeapparat z Tilslut aldrig et ladeapparat, som er blevet fugtig, i den fugtige tilstand til en stikdåse. z Brug kun ladeapparatet i tørre rum. z Træk kun kabelforbindelser ved at trække i stikket. Træk i kablet kan beskadige kabel og stik, og den elektriske sikkerhed er ikke længere garanteret. z Brug aldrig ladeapparatet, hvis kabel, stik eller apparatet selv er beskadiget ved ydre påvirkninger. Tag ladeapparatet til det nærmeste aut. værksted. z Ladeapparatet må under ingen omstændigheder åbnes. Tag det til det aut. værksted, hvis det har en fejl. z akkuværktøjet må ikke oplades mens det er i brug.29

Akku 1 Brandfare! z Akkuer må aldrig oplades i nærheden af syrer eller let brandbare materialer. z Akkuen må kun oplades ved 10 – 45 °C. Efter stærk belastning skal akkuen først afkøles. 1 Eksplosionsfare! Beskyt apparatet mod stærk varme og ild. z Læg ikke apparatet fra på varmelegemer og udsæt det ikke i længere tid for stærkt solskin. z Brug kun apparatet ved omgivende temperaturer mellem -10 °C til + 45 °C. 1 Fare for kortslutning z Apparatet må ikke åbnes, og akkuen må ikke tages ud. z Apparatet må ikke kortsluttes, og der må ikke stikkes genstande ind i ladebøsningen. Bortskaf akkuer miljøkorrekt Miljøkorrekt bortskaffelse Montage Opbevaringsboks/Ladestation z Monter opbevaringsboksen på et tørt og om vinteren frostfrit sted. z Opbevaringsboksen kan bruges som ladestation. Til det formål anbringes boksen maks. 150 cm væk fra en netstikdåse.

1. Marker ved hjælp af grundpladen som boreskabelon

øverste fastgørelsespunkter (1) (2).

2. Anbring to skruer på fastgørelsespunkterne (skruehoved Ø

8mm ) , så skruehovedernes skaft står ca. 6-8 mm ud fra underlaget.

3. Hæng opbevaringsboksen op på skruehovederne.

4. Fastgør opbevaringsboksen på den nederste boring (3) med en

Overhold de gældende bestemmelser på stedet. z Kontakt de lokale myndigheder for oplysninger om arbejdstider. Oplad akku Generelle henvisninger vedr. opladningen 1 Giv Agt! Ladeapparatet må kun bruges i tørre rum! Brug kun det originale WOLF-Garten ladeapparat (Art.nr. 7266

Akkuen skal oplades, inden du kan bruge den første gang. Ladetider se side 30. Opladning i opbevaringsboksen

1. Fastgør ladeapparatets ladestik i opbevaringsboksens lås (1).

2. Tilslut ladeapparatet til netspændingen (230 V ~) (2).

3. Anbring akkuværktøjet i opbevaringsboksen (3).

Opladning uden for opbevaringsboksen

1. Tilslut ladeapparatet til netspændingen (230 V ~) (1).

2. Sæt ladestikket i akkuværktøjets ladebøsning(2).

3 Henvisning vedr. ladeapparatet : z Den røde LED viser, at opladningen er i gang. S snart den rde LED slukker, er lithium-ion-akkuen opladet. 3 Generel henvisning vedr. akkuen: Af hensyn til akkuens lange levetid skal du være opmærksom på følgende punkter: z Ved lav akku-spænding mindskes værktøjets slag i minuttet. Så skal akkuen oplades. z Lithium-ion-akkuen skal oplades inden lange pauser, fx ved opbevaring for vinteren. z Ladetider se side 30. z Lithium-Ion-akkuen kan oplades i enhver ladetilstand, og opladningen kan afbrydes til enhver tid uden at skade akkuen (ingen memory-effekt). z Akkuens selvafladning! Træk ladeapparatets stik fra akkuværktøjet, så snart ladeapparatet er afbrudt fra nettet. Tænd/sluk akkuværktøjet

3. Slip sikkerhedsknappen (1) igen.

4. Afbryd akkuværktøjet ved at slippe afbryderknappen (2).

Tips til formtrimning af prydbuske z Fremstil en skabelon af karton eller andet let, storfladet materiale, med hvilket det falder let at opnå et ensartet snit fx for en kugle . z Du kan også fremstille en skabelon ved hjælp af lister og snor ved at forme fx en kegle . z Konturtrimmeren egner sig først og fremmest til det helt fine snit af formbuske. . z WOLF-Garten Akkus er iht. teknikkens nyeste stand bedst egnet til energiforsyning af el- apparater, der er uafhængige af el-nettet. Li- Ion-celler er miljøvenlige, hvis de bortskaffes med anden dagrenovation. z WOLF-Garten Akkus er Li-Ion-akkumulatorer og er derfor bortskaffelsespligtige. Lad faghandlen bortskaffe defekte akkuer. z BEMÆRK! El- og akkuapparater, der ikke længere er brugbare, må ikke komme i dagrenovationen! De skal iht. direktiv 2002/96/EF for el-apparater og kasserede apparater samles separat og afleveres til miljømæssig og faglig korrekt genbrug. Batterier og akkuer må aldrig komme i dagrenovationen.

Vedligeholdelse Opbevaring z Sørg for at akkuværktøjet opbevares uden for børns rækkevidde. z Sæt altid klingebeskyttelsen på ved transport og opbevaring. z Lithium-ion-akkuen skal oplades inden lange pauser, fx ved opbevaring for vinteren. z Opbevar akkuværktøjet på et tørt og frostfrit sted. z Ved længere opbevaring i opbevaringsboksen (fx for vinteren) træk kabelforbindelserne til nettet (2) og til stikadapteren (1) og anbring netdelen og andet tilbehør på den afsatte plads. z Beskyt akkuværktøjet inkl. tilbehør ved at sætte hjelmen på. Generelt 1 Giv Agt! Modkørende klinger Inden alle service- og rengøringsarbejder: z Aktiver under ingen omstændigheder afbryderen (1) (2). z Fat ikke på løbende skær. Rengøring z Rengør apparatet efter hver brug med en tør klud resp. ved stærk forurening med en børste. z Rengør gearet og giv det fedt når sæsonen slutter (se "Rengør og skift klinger"). z Apparatet må under ingen omstrændigheder sprøjtes med vand. Rengør og skift klinger 3 Klingen bør generelt ikke efterslibes, men udskiftes.

1. Løft låsen (1) og træk meden bagud (2).

2. Tag klingen ud af trimmeren.

3. Fedt klingens kunststofring med vaseline.

4. Rengør gearets synlige område og smør det med fedt.

5. Fastgør klingen på geardækslet .

6. Skyd meden så langt over akkuværktøjet, at låsen går i hak

(Klingen går automatisk i hak i gear). Reservedele Afhjælpning af fejl Garanti I hvert land gælder de garantibetingelser, som vort salgsselskab resp. importør i det pågældende land har udgivet. Fejl på maskinen repareres gratis i garantiperioden, hvis de skyldes en materiale- eller produktionsfejl. Hvis De vil gøre Deres garanti gældende, bedes De henvende Dem til Deres forhandler eller nærmeste filial.

• for meget gnidning pga. manglende smøring • Fedt klingens kunststofring med vaseline Motoren går ikke

• Aflad akku • Oplad akku

• Akku defekt • Opsøg WOLF-Garten Serviceværksted Problemer ved oplad akku

• Akku eller ladeapparat defekt • Opsøg WOLF-Garten Serviceværksted Uroligt løb, apparatet vibrerer stærkt

• Skade på klinge • Skifte klinge I tvivlstilfælde kontakt altid et WOLF-Garten Service-Værksted. 1 Sluk akkutrimmer før hver kontrol af eller arbejde på klingen.31

2. Koble ladeapparatet til en stikkontakt (230 V~)

• Sløv kniv • Skifte kniv
