ES3124RL - Schakelaar Edimax - Gratis gebruiksaanwijzing en handleiding

Soort product	Snelle onbeheerde Ethernet-switch
Merk	Edimax
Model	ES3124RL
Aantal poorten	24 RJ-45-poorten 10/100 Mbit/s
Snelheid	10/100 Mbit/s met automatische onderhandeling
Netwerkstandaarden	IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, IEEE 802.3x
Kenmerken	Auto MDI/MDI-X, gelijktijdige bidirectionele stroomregeling, store-and-forward-modus
MAC-adrestabel	8.000 ingangen
Buffergeheugen	160 Kbyte
Voeding	Intern 100-240 VAC, 50/60 Hz, uitgang 3,3 V DC / 4 A
Stroomverbruik	Ongeveer 13,2 W
Afmetingen (B × D × H)	440 × 200 × 44 mm (19-inch rack monteerbaar)
Gewicht	Ongeveer 2,5 kg
Indicatielampjes	Voeding (groen brandend), Link/Activiteit (groen brandend/knipperend)
Installatie	Plug-and-play, geen software vereist
Onderhoud en reiniging	Koppel het apparaat los voor reiniging. Gebruik een zachte, droge doek. Gebruik geen vloeistoffen of spuitbussen.
Veiligheid	Niet blootstellen aan vocht of overmatige hitte. Loskoppelen bij onweer.
Reserveonderdelen en repareerbaarheid	Geen door de gebruiker te vervangen onderdelen. Neem voor reparatie contact op met technische ondersteuning.
Compatibiliteit	Alle standaard netwerkprotocollen
Certificeringen	CE, FCC klasse A

Veelgestelde vragen - ES3124RL Edimax

Hoe installeer ik de Edimax ES3124RL-switch?

De switch is plug-and-play. Sluit de voedingskabel aan en verbind vervolgens uw netwerkapparaten met de RJ-45-poorten met behulp van rechte of gekruiste Ethernet-kabels (auto MDI/MDI-X). Er is geen softwareconfiguratie nodig.

Wat betekenen de indicatielampjes?

Het Voeding-lampje brandt groen wanneer het apparaat is ingeschakeld. Het Link/Act-lampje brandt groen als de poort is verbonden, knippert bij activiteit en is uit als er geen verbinding is.

Kan ik deze switch gebruiken met Cat5-kabels?

Ja, gebruik voor 100 Mbit/s Cat5 UTP/STP-kabels met een maximale lengte van 100 meter.

Ondersteunt de switch full-duplex-modus?

Ja, alle poorten ondersteunen de full-duplex-modus met IEEE 802.3x-stroomregeling, waardoor gelijktijdig verzenden en ontvangen mogelijk is.

Hoe monteer ik de switch in een rack?

Gebruik de meegeleverde beugels en schroeven om de switch in een standaard 19-inch rack te bevestigen. Het apparaat kan ook op een vlak oppervlak worden gebruikt.

Is de switch compatibel met 10 Mbit/s-netwerken?

Ja, hij is achterwaarts compatibel met 10BASE-T-netwerken (10 Mbit/s) dankzij automatische onderhandeling.

Wat te doen als een Link/Act-lampje niet gaat branden?

Controleer de Ethernet-kabelverbinding aan beide zijden. Zorg ervoor dat het aangesloten apparaat is ingeschakeld en dat de kabel niet defect is. Test met een andere poort.

Kan ik meerdere switches met elkaar verbinden?

Ja, u kunt switches met elkaar verbinden via elke poort met een rechte of gekruiste kabel, dankzij de auto MDI/MDI-X-functie.

Wat is het stroomverbruik van de switch?

Het verbruik is ongeveer 13,2 W (interne voeding 3,3 V / 4 A).

Heeft de switch een stuurprogramma of software nodig?

Nee, de switch is volledig plug-and-play en vereist geen stuurprogramma of installatiesoftware.

GEBRUIKSAANWIJZING ES3124RL Edimax

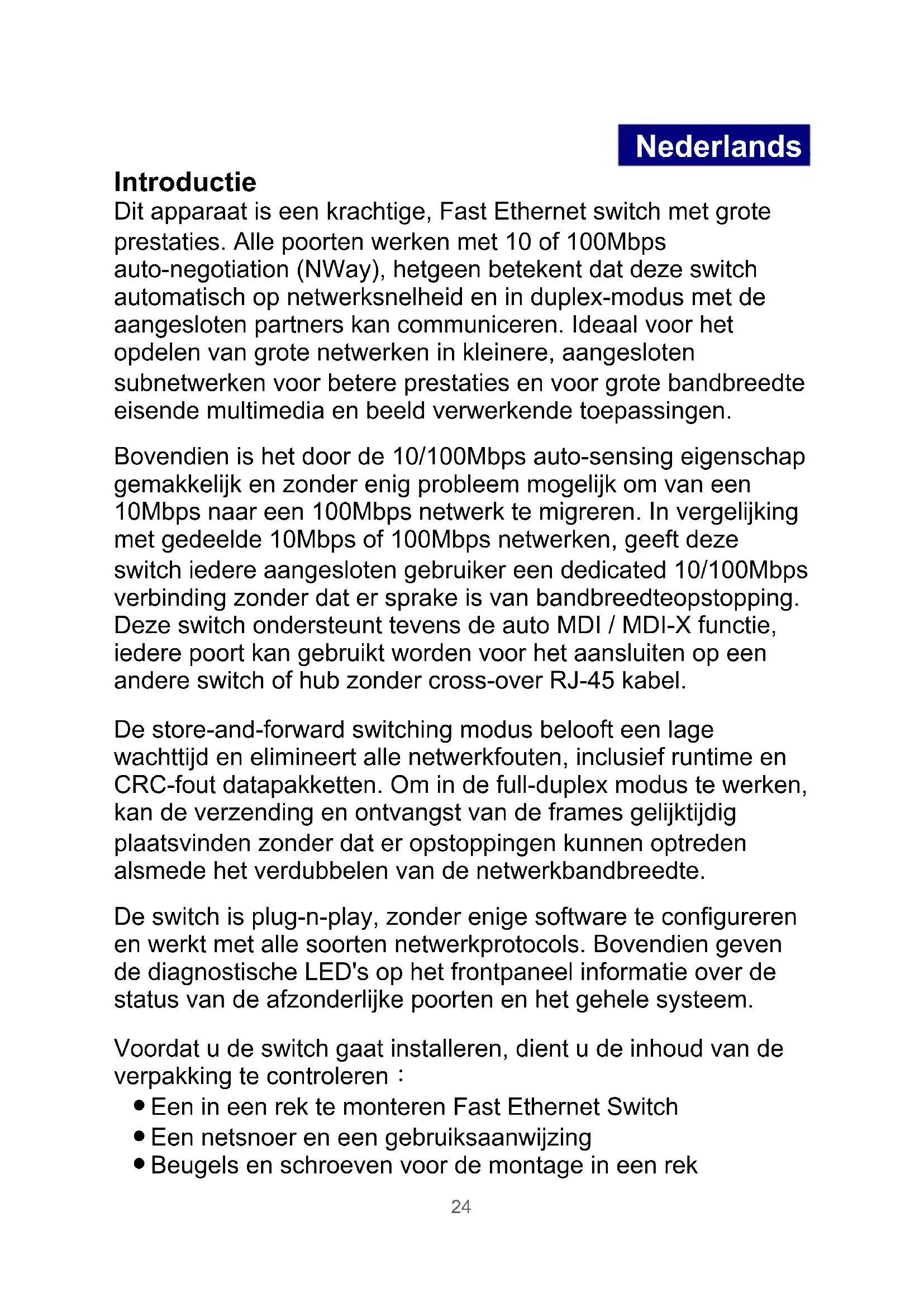

Dit apparaat is een krachtige, Fast Ethernet switch met große prestaties. Alle poorten werken met 10 of 100Mbps auto-negotiation (NWay), hetgeen betekent dat deze switch automatisch op netwerksnelheid en in duplex-modus met de aangesloten partners kancommuniceren. Ideaal voor het opdelen van große netwerken inkleinere, aangesloten subnetwerken voor betere prestaties en voor große bandbreedte eigende multimedia en beeld verwerkende toepassingen.

Bovendien is het door de 10/100Mbps auto-sensing eigenschap gemakkelijk en zonder enig probleem möglichk om van een 10Mbps maar een 100Mbps netwerk te migreren. In vergelijkking met gedeelde 10Mbps of 100Mbps netwerken, geeft deze switch iedere aangesloten gebruiker een dedicated 10/100Mbps verbinding zonder dat er sprake is van bandbreedteopstopping. Deze switch ondersteunt tevens de auto MDI / MDI-X functie, iedere poort kan gebruikt worden voor het aansluten op een andere switch of hub zonder cross-over RJ-45 kabel.

De store-and-forward switching modus belooft een lage wachtijd en elimineert alle netwerkfouten, inclusief runtime en CRC-fout datapakketten. Om in de full-duplex modus te werkken, kan de verzending en ontvangst van de frames gelijktijdigplaatsvinden zonder dat er opstoppenken konnen optreten alsmede het verdubelen van de netwerkbandbreedte.

De switch is plug-n-play, zonder enige software te configureren en werkt met alle soortenetworkprotocols. Bovendien geven de diagnostische LED's op het frontpaneel informatatie over de status van de afzonderlijke poorten en het gehele systeme.

Voordat u de switch.gaat installereren, dient u de inhoud van de verpakking te controlleren :

• Een in een rek te monteren Fast Ethernet Switch
• Een netsnoer en een gebruiksaanwijzing
• Beugels en schroeven voor de montage in eenrek

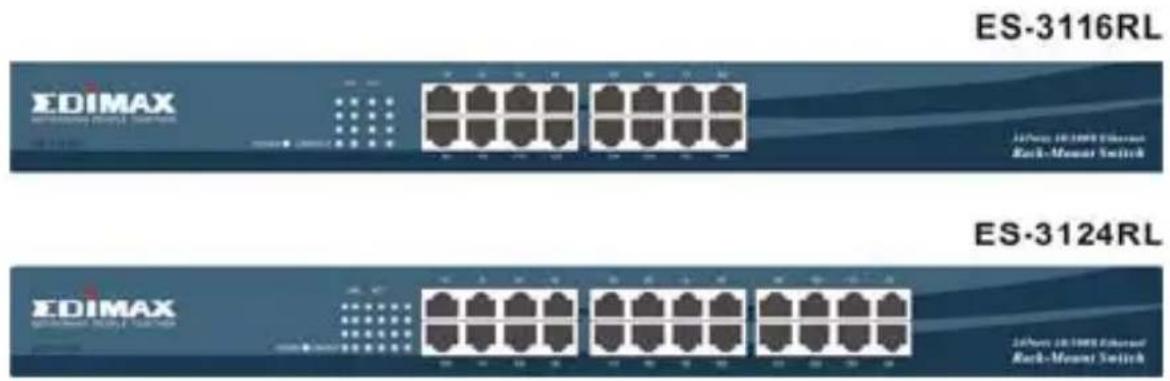

LED beschrijving

Voor de beschrijving van de LED's verwijzen wij uaar de volgende tabel

LED Status Werking
Power	Continue groen	Spanning ingeschakeld
	Uit	Spanning uitgeschakeld
Link/Act	Continue groen	De poort is verbonden
	Knipperend groen	De poort zendt/ontvangt gegevens.
	Uit	Geen verbinding

Aansluting terminals

Verbind jegere terminal met de switch middels een twisted-pair-kabel. Steek de ene RJ-45 connector in een RJ-45 poort van de switch, en steek de andere RJ-45 connector in de netwerkadapter van de terminal. Schakel de spanning in en het system is klaar. Voor de juiste kabelkeuze verwijzen wij u maar de volgende tabel.

Verbinden van de switches

Om switches met elkaar te verbinden=kunt u iedere poort gebruiken. Dit kan zowel met een 'straight' of 'cross-over' kabel. Omdat alle poorten de auto MDI / MDI-X functie ondersteunen, kurz u voor een switch-naar-switch verbinding gebruik make van een 'straight' kabel.

Voor de juiste babelkeuze, wie de volgende tabel :

Netwerksnelheid	Kabeltype Max. lenght
10Mbps Cat.	3, 4, 5 UTP/STP 100 meter
100Mbps Cat.	5 UTP/STP 100 meter

Montage in eenrek

De switch kan stand-alone of gemonteerd in een standard 19-inchrek gebruikt worden. In het geval van een groter aantal netwerkapparaten levert de montage in eenrek een ordelijkke installment op. De switch worden geleverd met twee optionele beugels en schroeven. Deze worden gebruikt om de switch in eenrek te monteren.

Specifications

Standaards	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3x full duplex Werking en handshaking
Interface	16/24 * 10/100Mbps RJ-45 Fast Ethernet poorten
Uplink Auto	MDI/MDI-X(Auto cross-over)
Netwerksnelheid	10/100Mbps & Full/Half duplex modus auto detectie
MAC adr. tabel 8K	MAC ingangen
Geheugen	160Kbytes
Voeding	Interne voeding 3,3V 4A (100-240V/ 50-60Hz)
EMI CE en	FCC klasse A
