Typ produktu	Niezarządzalny szybki przełącznik Ethernet
Marka	Edimax
Model	ES3124RL
Liczba portów	24 porty RJ-45 10/100 Mb/s
Prędkość	10/100 Mb/s z autonegocjacją
Normy sieciowe	IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, IEEE 802.3x
Funkcje	Auto MDI/MDI-X, dwukierunkowe sterowanie przepływem, tryb store-and-forward
Tablica adresów MAC	8 000 wpisów
Pamięć buforowa	160 KiB
Zasilanie	Wewnętrzne 100-240 V AC, 50/60 Hz, wyjście 3,3 V DC / 4 A
Pobór mocy	Około 13,2 W
Wymiary (Dł. × Gł. × Wys.)	440 × 200 × 44 mm (montaż w szafie RACK 19 cali)
Waga	Około 2,5 kg
Wskaźniki	Zasilanie (zielony stały), Link/Activity (zielony stały/migający)
Instalacja	Plug-and-play, nie wymaga oprogramowania
Konserwacja i czyszczenie	Przed czyszczeniem odłącz urządzenie. Użyj miękkiej, suchej szmatki. Nie używaj płynów ani aerozoli.
Bezpieczeństwo	Nie narażać na wilgoć ani nadmierne ciepło. Odłączyć podczas burzy.
Części zamienne i naprawialność	Brak części wymienialnych przez użytkownika. W przypadku naprawy skontaktuj się z pomocą techniczną.
Zgodność	Wszystkie standardowe protokoły sieciowe
Certyfikaty	CE, FCC klasa A

Często zadawane pytania - ES3124RL Edimax

Jak zainstalować przełącznik Edimax ES3124RL?

Przełącznik jest plug-and-play. Podłącz kabel zasilający, a następnie podłącz urządzenia sieciowe do portów RJ-45 za pomocą kabli Ethernet prostych lub krosowanych (auto MDI/MDI-X). Nie jest wymagana żadna konfiguracja oprogramowania.

Jakie jest znaczenie wskaźników?

Wskaźnik Power jest zielony stale, gdy urządzenie jest włączone. Wskaźnik Link/Act jest zielony stale, gdy port jest podłączony, miga podczas aktywności, i zgaszony, gdy nie ma połączenia.

Czy mogę używać tego przełącznika z kablami kategorii 5?

Tak, dla prędkości 100 Mb/s używaj kabli kat. 5 UTP/STP o maksymalnej długości 100 metrów.

Czy przełącznik obsługuje tryb pełnego dupleksu (full-duplex)?

Tak, wszystkie porty obsługują tryb full-duplex z kontrolą przepływu IEEE 802.3x, umożliwiając jednoczesną transmisję i odbiór.

Jak zamontować przełącznik w szafie RACK?

Użyj dołączonych uchwytów i śrub, aby zamocować przełącznik w standardowej szafie RACK 19 cali. Urządzenie może być również używane na płaskiej powierzchni.

Czy przełącznik jest kompatybilny z sieciami 10 Mb/s?

Tak, jest wstecznie kompatybilny z sieciami 10BASE-T (10 Mb/s) dzięki autonegocjacji.

Co zrobić, jeśli wskaźnik Link/Act nie świeci?

Sprawdź połączenie kabla Ethernet po obu stronach. Upewnij się, że podłączone urządzenie jest włączone, a kabel nie jest uszkodzony. Przetestuj na innym porcie.

Czy mogę połączyć ze sobą kilka przełączników?

Tak, możesz łączyć przełączniki ze sobą, używając dowolnego portu za pomocą kabla prostego lub krosowanego, dzięki funkcji auto MDI/MDI-X.

Jaki jest pobór mocy przełącznika?

Pobór mocy wynosi około 13,2 W (zasilanie wewnętrzne 3,3 V / 4 A).

Czy przełącznik wymaga sterownika lub oprogramowania?

Nie, przełącznik jest w pełni plug-and-play i nie wymaga żadnego sterownika ani oprogramowania instalacyjnego.

INSTRUKCJA OBSŁUGI ES3124RL Edimax

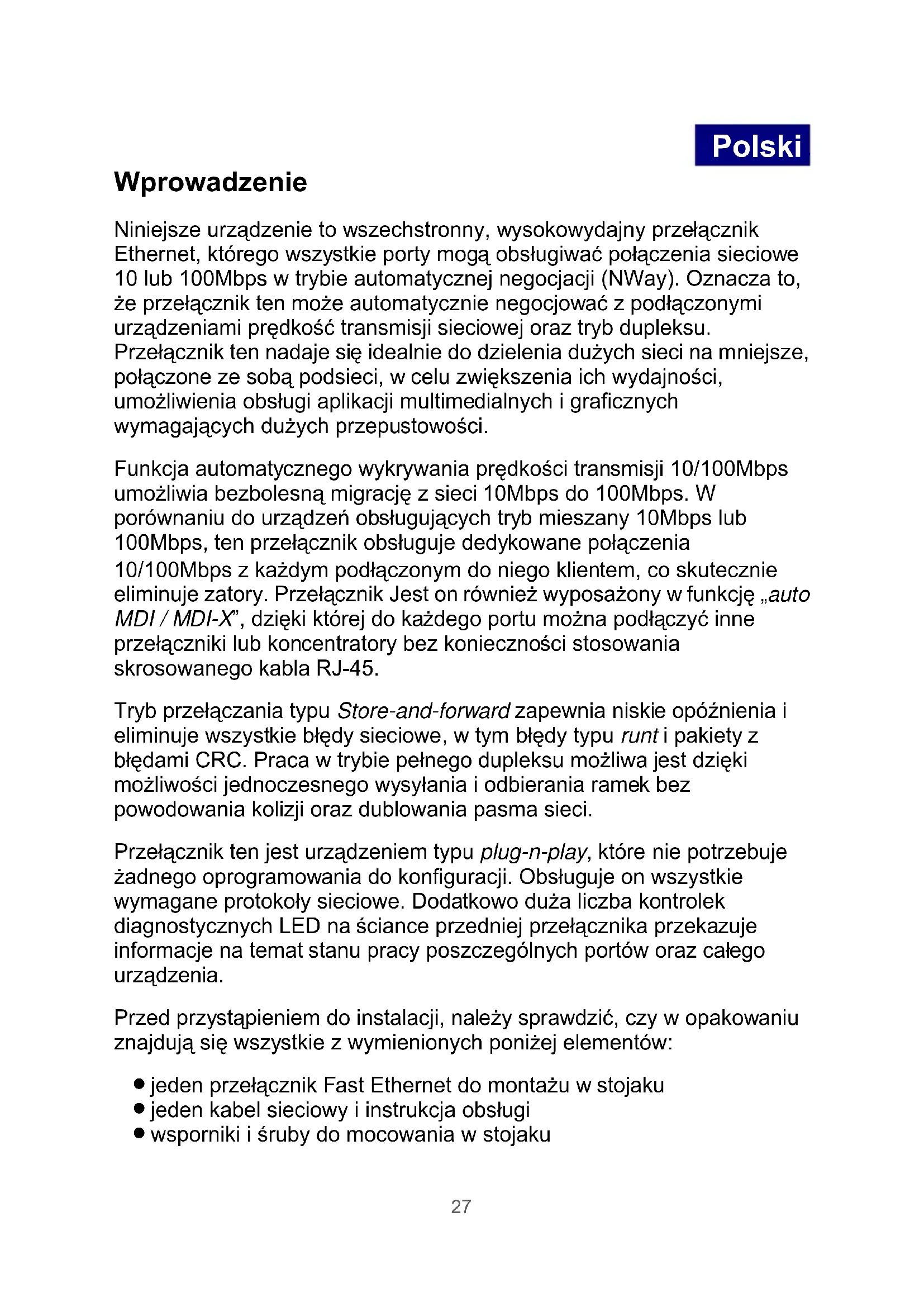

Niniejsze urzadzenie to wszechstronny, wysokowydajny przyȩcznik Ethernet, krórego wszystkie porty moga obślugiwać połaczenia sieciowe 10 lub 100Mbps w trybie automatycznej negotcjacency (NWay). Oznacza to, ze przyȩcznik tenMZe要把 automatycznie negotcjować z podączonymi urzadzeniami prędkość transmisji sieciowej oraz tryb dupleksu. Przȩcznik ten nadaje są idealnie do Dzielenia duzych sieci na mniejsze, połaczone ze soba podsieci, w celu zwiékszenia ich wydajnosci, uzmłiwienia ob.§uapiplikacja multimedialnych i graficznych wymagajacych dużych przypepustotiwość.

Funkcja automatyczné wykrywania prędkosci transmisji 10/100Mbps umozgliwa bezbolesna migracja z sieci 10Mbps do 100Mbps. W porównaniu do urzadzen obstugujacych tryb mieszany 10Mbps lub 100Mbps, ten przyłącznik obstuguje dedykowane połączenia 10/100Mbps z kaźdym podȩczonym do niedo klientem, co skutecznie eliminuje zatory. Przejȩcznik jest on równej wyposzaźny w fungcję „auto MDI / MDI-X", dane ki tóraj do kaźdego portu sącznych innie przyłączniki lub koncentratory bez koniecznosci stosowania skrosowanego kabla RJ-45.

Tryb przyłączania typu Store-and-forward zapewnia niskie opóznienia i eliminuje wszystkie będy sieciowe, w tym będy typu rundi pakiety z blędami CRC. Praca w trybie pełnégo dupleksu mözgliwa jestȩki moziwość jegnoczesnégo wysyłania i odbierania ramek bez powodOWANIA kolizji oraz dubLOWANIA psma sieci.

Przelacznik ten jest urzadzeniem typu plug-n-play, króre nie potrzebujeźadné oprogramowania do konfiguracje. Obsluguje on wszystkie wymagane protokoły sieciowe. Dodatkowo duża liczba kontrolek diagnostycznych LED na sciance przy的例子 przy的例子 przelacznika przy bezakuzije informacja na temat stanu przy poszczególnych portów oraz;cagliog urzadzenia.

Przed przystapieniem do instalacji,NSEZY sprawdzić,czy w opakowaniu znajduja sie wzystkie z wymienionych ponižej elementów:

• jeder przyłącznik Fast Ethernet do montazu w stojaku
• jeder kabel sieciowy i instrukcja obslugi
• wsporniki i sruby do mocowania w stojaku

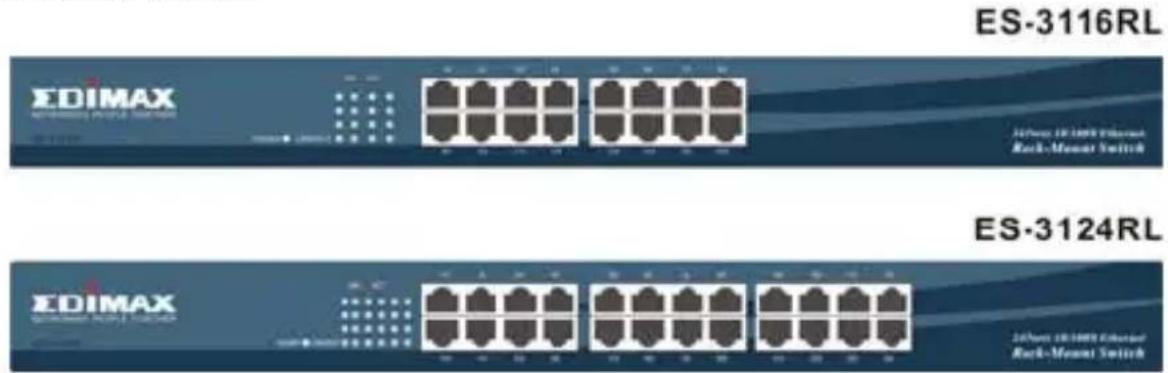

Znaczenie kontrolek LED

Opis stanów syngnalizowanych przyez kontrolki LED przyedstawia ponieszsa tabela

LED Stan Znaczenia
Power	zielony – świeci	Zasilanie wąćzone
	nie świeci	Zasilanie wyąćzone
Link/Act	zielony – świeci	Ten port jest podȩćzony
	zielony – miga	Port wysyła/odbiera dane.
	nie świeci	Brak poȩćzenia

Podłuczanie komputerów

Poszczególne komputery podlacza są do przyłącznika kablami ze skrétki. Jeden wtyk RJ-45 daneź ywiąć do gniażda RJ-45 w przyłączniku, a drugi wtyk RJ-45 do gniażda w karcie sieciowej komputera. Po przyceniu zasilania przyłącznika jest on gotowy do pracy. Informacja na temat wyboru kabli przyxDawiono w tabeli w dalszej czȩci instrukcj.

Podłuczanie innych przyȩczników

Do podłęczenia innych przyłączników są wykorzystać dowolny port przyłącznika, do krórego są wykorztć kabel zwykły lub skrosowy. PoniewaN wszystkie porty przyłącznika obstuguja funk[Ce automatyczné go wyboru MDI / MDI-X, do podłęczenia ze soba dwocch przyłączników są stosowej zwykły kabel.

Poniieszsa tabela przystawia zalecenia dotyczne wyborukabla :

Szybkość Typ kabla	Maks. dlągość
10Mbps Kat.	3, 4, 5 UTP/STP 100 metrów
100Mbps Kat.	5 UTP/STP 100 metrów

Montañ w stojaku

Przelącznik möglich zainstalować jako urzadzenia niedrależne lub zamontowej go w standardowym stojaku 19 calowym. Montaż w stojaku pozwala na uporȩdkowanie bardziej złożonych instalacji. Przelącznik dostarczy jest wraz z dwoma OPCJONALNYMI wspornikami do montaź w stojaku i z niezbędnymi Śrubami.

Specyfikacja

Standard	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3x praca w trybie pełnego dupleksu i kontroli przyphywu
Zȩćza	16/24 portów 10/100Mbps RJ-45 Fast Ethernet
Połączenia z innymi przełącznikami	Auto MDI/MDI-X(automatyczny wybór kabli skrosOWANYCH/nieskrosOWANYCH)
Szybkość	10/100Mbps w trybie pełnego/pól-dupleksu z automatyczną detekcją
tabela adresów MAC	8K na pozycje MAC
PAMIęć	160 kilobajtÓw
Zasilanie	Wbudowy zasilacz 3.3V 4A (100-240V/ 50-60Hz)
Zakłócenia elektromagnetyczne	zgodny z wymaganiani norm CE oraz FCC dla klasy A
