ES3124RL - Spínač Edimax - Bezplatný návod k obsluze

Typ produktu	Nespravovaný rychlý Ethernet přepínač
Značka	Edimax
Model	ES3124RL
Počet portů	24 portů RJ-45 10/100 Mbit/s
Rychlost	10/100 Mbit/s s auto-negociací
Síťové standardy	IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, IEEE 802.3x
Funkce	Automatický MDI/MDI-X, obousměrné řízení toku, režim store-and-forward
MAC adresní tabulka	8 000 položek
Vyrovnávací paměť	160 Kio
Napájení	Interní 100-240 V~, 50/60 Hz, výstup 3,3 V DC / 4 A
Spotřeba elektrické energie	Přibližně 13,2 W
Rozměry (délka × hloubka × výška)	440 × 200 × 44 mm (montovatelné do 19palcového racku)
Hmotnost	Přibližně 2,5 kg
Indikátory	Napájení (zelená trvale), Linka/Aktivita (zelená trvale/bliká)
Instalace	Plug-and-play, není potřeba žádný software
Údržba a čištění	Před čištěním odpojte zařízení. Používejte měkký suchý hadřík. Nepoužívejte kapaliny nebo aerosoly.
Bezpečnost	Nevystavujte vlhkosti nebo nadměrnému teplu. Při bouřce odpojte.
Náhradní díly a opravitelnost	Žádné uživatelsky vyměnitelné díly. Pro opravy kontaktujte technickou podporu.
Kompatibilita	Všechny standardní síťové protokoly
Certifikace	CE, FCC třída A

Často kladené otázky - ES3124RL Edimax

Jak nainstalovat přepínač Edimax ES3124RL?

Přepínač je plug-and-play. Zapojte napájecí kabel, poté připojte síťová zařízení do portů RJ-45 pomocí přímých nebo křížených ethernetových kabelů (auto MDI/MDI-X). Není nutná žádná konfigurace.

Jaký je význam indikátorů?

Indikátor Napájení je zelený trvale, když je zařízení zapnuto. Indikátor Linka/Act je zelený trvale, pokud je port připojen, bliká při aktivitě a nesvítí, pokud není připojení.

Mohu tento přepínač používat s kabely kategorie 5?

Ano, pro rychlost 100 Mbit/s použijte kabely Cat. 5 UTP/STP s maximální délkou 100 metrů.

Podporuje přepínač plně duplexní režim?

Ano, všechny porty podporují plně duplexní režim s řízením toku IEEE 802.3x, umožňující současný přenos a příjem.

Jak namontovat přepínač do racku?

Použijte přiložené úchyty a šrouby k upevnění přepínače do standardního 19palcového racku. Zařízení lze také používat na rovné ploše.

Je přepínač kompatibilní se sítěmi 10 Mbit/s?

Ano, je zpětně kompatibilní se sítěmi 10BASE-T (10 Mbit/s) díky auto-negociaci.

Co dělat, když se nerozsvítí indikátor Linka/Act?

Zkontrolujte připojení ethernetového kabelu z obou stran. Ujistěte se, že připojené zařízení je zapnuto a kabel není vadný. Vyzkoušejte jiný port.

Mohu propojit více přepínačů dohromady?

Ano, můžete propojit přepínače pomocí libovolného portu s přímým nebo kříženým kabelem díky funkci auto MDI/MDI-X.

Jaká je spotřeba elektrické energie přepínače?

Spotřeba je přibližně 13,2 W (interní napájení 3,3 V / 4 A).

Vyžaduje přepínač ovladač nebo software?

Ne, přepínač je zcela plug-and-play a nevyžaduje žádný ovladač ani instalační software.

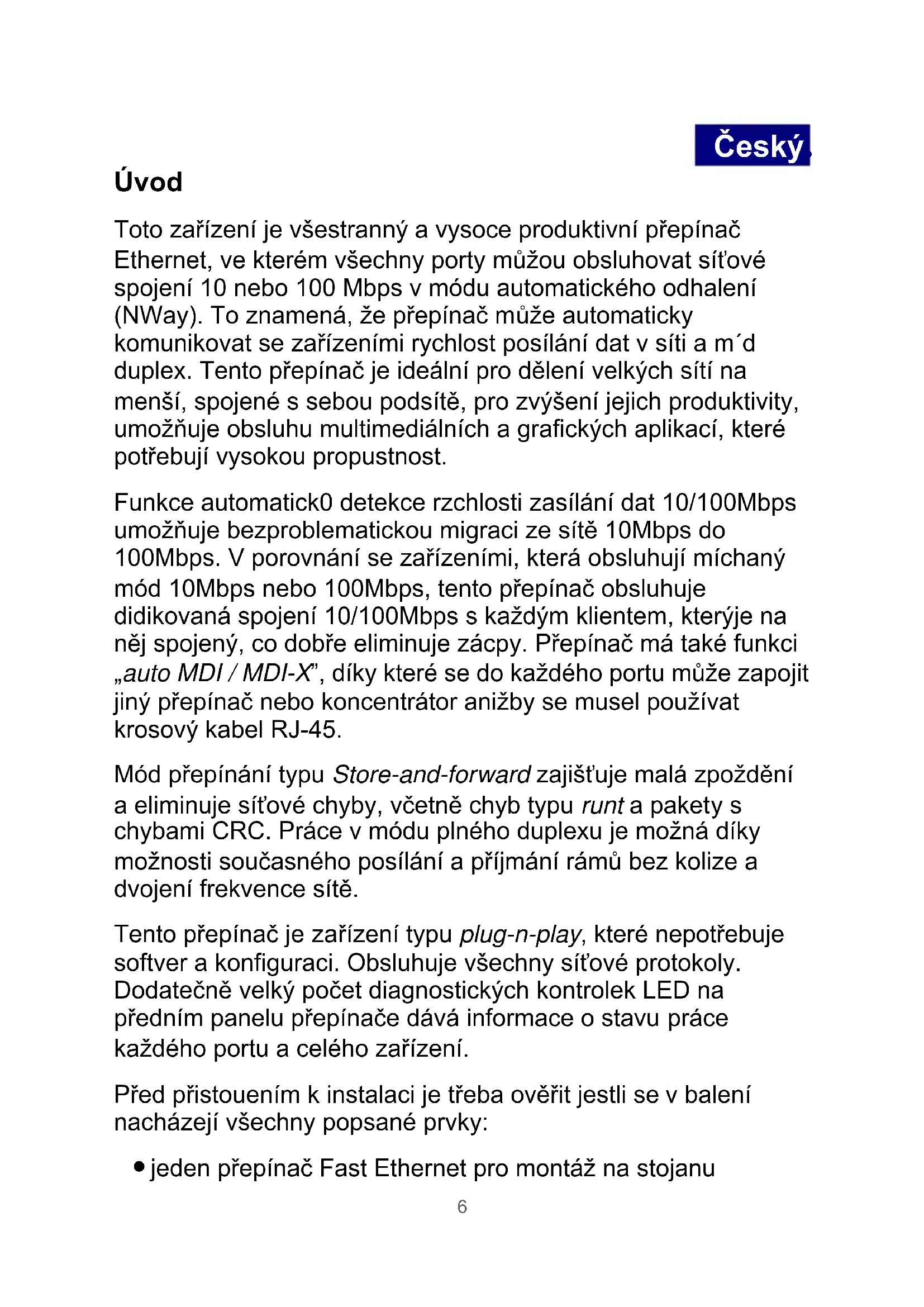

NÁVOD K OBSLUZE ES3124RL Edimax

Toto zařizení je všestranný a vysoce produktivné prěpínác Ethernet, ve kterém všechny porty můžou obsluhovat sítové spojení 10 nebo 100 Mbps v modu automatického odhalení (NWay). To znaméná, ze prěpínáč může automaticicky komunikovat se zařizeními rychlost posilání dat v siti a m'd duplex. Tento prěpínáč je ideálné pro dělení velkých sítí na mensí, spojené s seabou podsítě, pro zvyšeni jejich Produktivity, umozhnuje obsluhu multimediahních a grafických aplikácí, které potřebují vysokou propustnost.

Funkce automatick0 detekce rzchlani dat 10/100Mbps umožnjupe bezproblematickou migraci ze site 10Mbps do 100Mbps. V porovnani se zařizenimi, ktera obsluhují michany mod 10Mbps nebo 100Mbps, tento prepinač obsluhuje didikovaná spojení 10/100Mbps s každým clientem, kteryje na nej spojený, co dobre eliminujé zácy. Pprepinač má také funkci „auto MDI / MDI-X", díky které se do každého portu muže zapojit jiny prepinač nebo kon concentrárator anižby se musel používat krosový kabel RJ-45.

Mód prepínái typu Store-and-forward zajišťuje malá zpožděné a eliminuje sítové chyby, včetné chyb typu runt a pakety s chybami CRC. Práce v modu plného duplexu je možná díky možnosti současného posilání a príjmány rámů bez kolize a dvojení frekvence sítě.

Tento prepínač je zařizení typu plug-n-play, které nepotřebuje softver a konfiguraci. Obluhuje všechny sítové protokoly. Dodatečné velký počet diagnostických kontrolek LED na prědním panelu prepínače dáva informace o stavu práce každého portu a celého zařizení.

Před pristouením k instalaci je třeba oveřit jestli se v baleni nacházeji všechny popsané privky:

• jeder prepinač Fast Ethernet pro montáž na stojanu

• jeder sítový kabel a námod na použití

• vzpěry a šrouby pro montováni ve stojanu

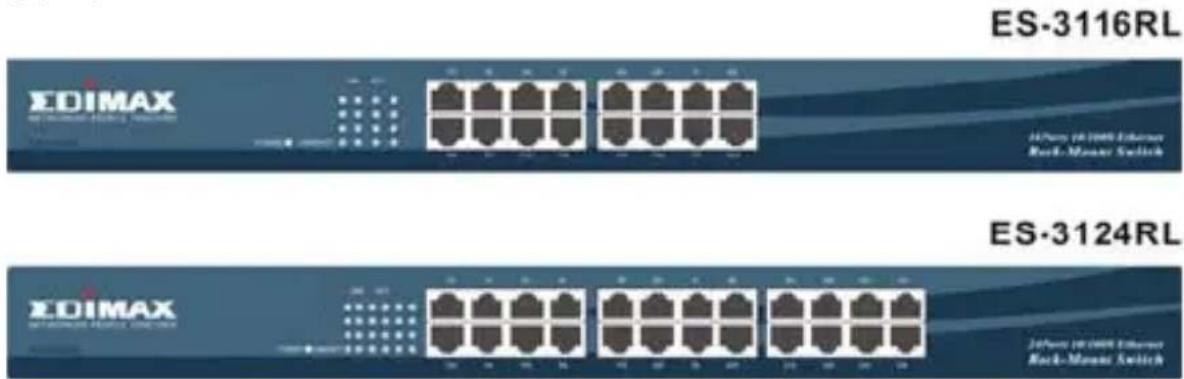

Kontrolky LED

Popis stavú signalizovanych kontrolkami LED ukazuje tato tabulka

LED	Stav Co znamné
Power	zelená – svítí Napájení je zapojeno
	ne svítí Napájení není zapojeno
Link/Act	zelená – svítí Tento port je spojen
	zelená – bliká Port posilá/príjmá data.
	nesvítí	Neníspojení

Zapojeni počitaču

Každý počitač se zapojuje do prepínače kebely. Jednu zástčku RJ-45 je třeba zapojit do portu RJ-45 v prepínači a druhou zástrčku RJ-45 do portu v sitové kartě počitače. Po zapojeni prepínače do proudu je pripraven k práci. Informace o vybruru kabelů jsme ukázali v tabulce v další Časti námodu.

Připojeni jiních prepínačú

Pro pripojenj jinych prepinaču je možno vyuzit kterykoli port prepinače, do kterého se muže zapojit kabel obyčejný nebo krosový. Protože všechny porty prippinače obsluhují funkci automatické volby MDI / MDI-X, pro spojení s seabou dvou

prépínacú je besoin použít obyčejné kabel.

Tato tabulka ukazuje doporučeni týkajíci se výběru kabelú :

Rychlost Typ	kabelu Maks. délka
10Mbps Kat.	3, 4, 5 UTP/STP 100 metrů
100Mbps Kat.	5 UTP/STP 100 metrů

Montáž stojanu

Přepínač je možno instalovat jako nezávislé zařizení nebo jej namontovat ve standardním stojanu 19 palců. Montáž ve stojanu dovoluje na pořadek ve složěnejsích instalacích.
Přepínač se dodává s dvěma wzpěrami pro montáž ve stojanu s potřebnými šrouby.

Specyfikace

Standard	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3x préce v plném duplexu a kontrola posílání dat
Zapojení	16/24 portû 10/100Mbps RJ-45 Fast Ethernet
Spojení s jinými přepínači	Auto MDI/MDI-X(automatický vybrer krosovanych/nekrosovanych kabelů)
Rychlost	10/100Mbps v m´du plného/pål duplexu s automatickou detekci
tabulka MAC adres	8K na polohu MAC
Paměť	160 kilobajtů
Napájení	Vestavěné napájení 3.3V 4A (100-240V/ 50-60Hz)
Elektromagnetické prěkážky	shodné z normami CE a FCC pro třídu A
