ES5800P - Spínač Edimax - Bezplatný návod k obsluze

Typ produktu	Fast Ethernet přepínač s 8 porty a 4 PoE porty
Síťové standardy	IEEE 802.3, 802.3u, 802.3x, 802.3af (PoE)
Rychlost	10/100 Mbit/s, plný duplex a poloviční duplex
Počet portů	8 portů RJ-45 10/100 Mbit/s, porty 1 až 4 s podporou PoE
PoE napájení	IEEE 802.3af, až 15,4 W na port, celkový výkon max. 65 W
Metoda přepínání	Store-and-Forward
Řízení toku	IEEE 802.3x (plný duplex), back pressure (poloviční duplex)
Tabulka MAC adres	1 Ko
Vyrovnávací paměť	96 Ko
Elektrické napájení	100–240 V AC, 50/60 Hz
Spotřeba	4 W max (bez PoE), 65 W max (se 4 PoE zařízeními 15,4 W)
Rozměry (V × Š × H)	44 × 220 × 130,5 mm
Provozní teplota	0 °C až 40 °C
Skladovací teplota	0 °C až 55 °C
Provozní vlhkost	10 % až 90 %
Certifikace	FCC Part 15 Třída A, CE
Typ kabelu	10Base-T: UTP Cat. 3, 4, 5 nebo více; 100Base-TX: UTP Cat. 5 nebo více
Maximální délka kabelu	100 metrů
Další funkce	Auto-negociace, auto MDI/MDI-X, instalace Plug-and-Play
Kontrolky	Kontrolky: Napájení, PoE (porty 1-4), Linka/Aktivita, 10/100 Mbps

Často kladené otázky - ES5800P Edimax

Jak nainstalovat přepínač Edimax ES5800P?

Instalace je Plug-and-Play: připojte napájecí kabel, propojte RJ-45 kabely se síťovými zařízeními a s upstream portem (router/modem); porty se automaticky auto-negociují.

Které porty podporují PoE napájení?

Porty 1 až 4 jsou kompatibilní s IEEE 802.3af a poskytují až 15,4 W každý.

Jaký je maximální celkový výkon PoE?

Maximální celkový výkon je 65 W (4 porty × 15,4 W).

Mohu připojit zařízení bez PoE k PoE portu?

Ano, přepínač automaticky detekuje PoE zařízení (PD) a napájí pouze kompatibilní zařízení. Zařízení bez PoE na těchto portech funguje normálně bez napájení.

Co znamenají kontrolky přepínače?

Napájení (zelená svítí): zařízení je zapnuto. PoE (zelená svítí): na portu je napájení. Linka/Act (zelená svítí = navázáno spojení, bliká = aktivita). 10/100M (zelená = 100 Mbps, zhasnuto = 10 Mbps).

Jaký typ kabelu použít pro síťová připojení?

Pro 100Base-TX použijte kabel UTP Cat 5 nebo vyšší. Pro 10Base-T postačí kabel Cat 3, 4, 5 nebo více. Maximální délka je 100 metrů.

Podporuje přepínač automatické křížení kabelů?

Ano, všechny porty mají auto MDI/MDI-X, což umožňuje používat přímé i křížené kabely bez rozdílu.

Jaká je spotřeba elektrické energie přepínače?

Bez PoE zařízení je spotřeba přibližně 4 W. Se 4 PoE zařízeními po 15,4 W dosahuje maximálně 65 W.

Co dělat, pokud se síťové spojení nenaváže?

Zkontrolujte, zda je kabel správně zapojen, v dobrém stavu a kratší než 100 m. Ujistěte se, že vzdálené zařízení je zapnuté a že kontrolky Linka svítí. Zkuste jiný port nebo jiný kabel.

Mohu použít přepínač s routerem nebo jiným switchem?

Ano, jednoduše propojte RJ-45 kabel mezi přepínačem a routerem/switchem. Není nutná žádná další konfigurace díky funkci auto-negociace.

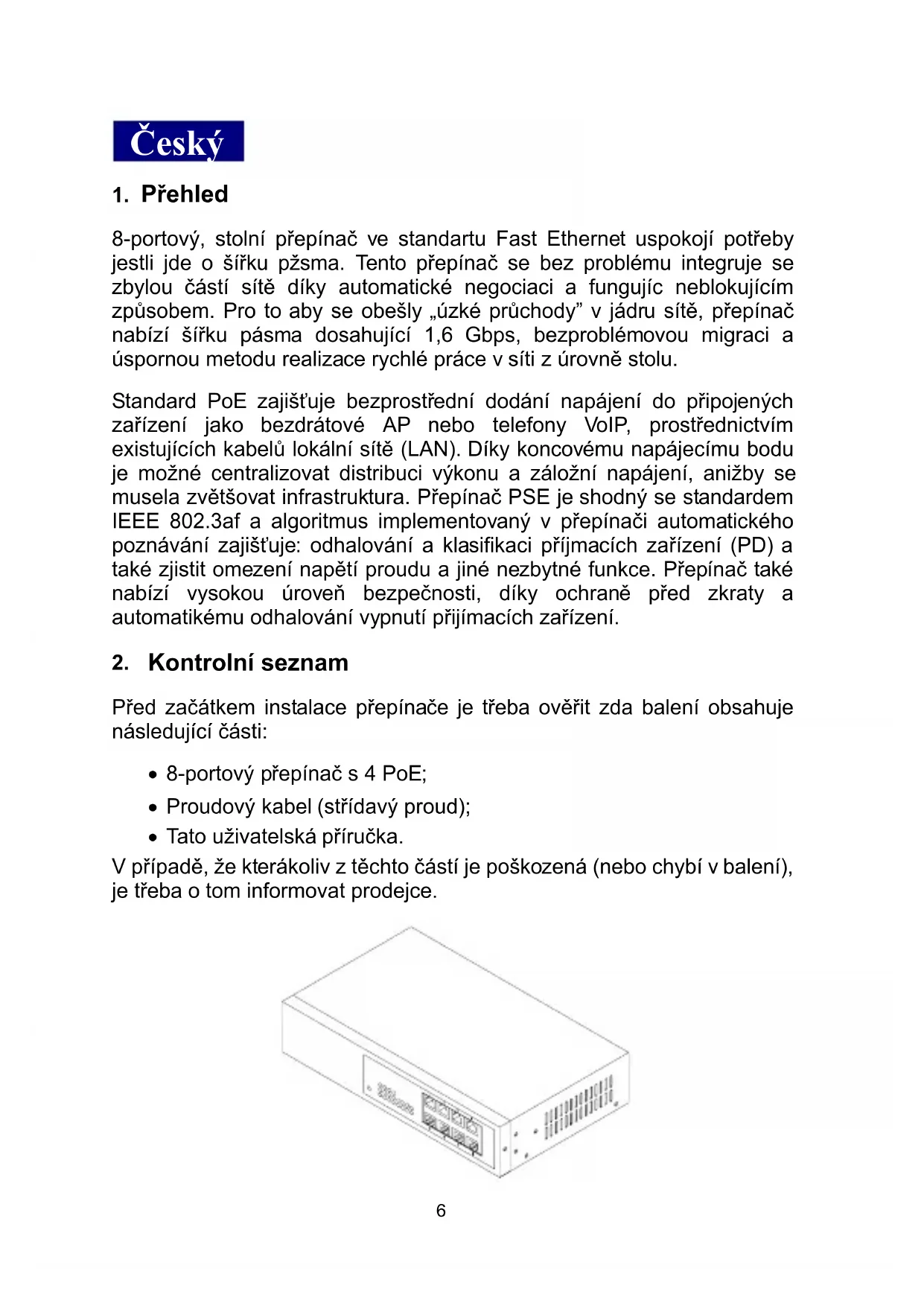

NÁVOD K OBSLUZE ES5800P Edimax

8-portový, stolní přepínač ve standartu Fast Ethernet uspokojí potřeby jestli jde o šířku pžsma. Tento přepínač se bez problému integruje se zbylou částí sítě díky automatické negociaci a fungujíc neblokujícím způsobem. Pro to aby se obešly „úzké průchody” v jádru sítě, přepínač nabízí šířku pásma dosahující 1,6 Gbps, bezproblémovou migraci a úspornou metodu realizace rychlé práce v síti z úrovně stolu.

Standard PoE zajišťuje bezprostřední dodání napájení do připojených zařízení jako bezdrátové AP nebo telefony VoIP, prostřednictvím existujících kabelů lokální sítě (LAN). Díky koncovému napájecímu bodu je možné centralizovat distribuci výkonu a záložní napájení, anižby se musela zvětšovat infrastruktura. Přepínač PSE je shodný se standardem IEEE 802.3af a algoritmus implementovaný v přepínači automatického poznávání zajišťuje: odhalování a klasifikaci přijmacích zařízení (PD) a také zjistit omezení napětí proudu a jiné nezbytné funkce. Přepínač také nabízí vysokou úroveň bezpečnosti, díky ochraně před zkraty a automatikému odhalování vypnutí přijímacích zařízení.

2. Kontrolní seznam

Před začátkem instalace přepínače je třeba ověřit zda balení obsahuje následující části:

• 8-portový přepínač s 4 PoE;
• Proudový kabel (střídavý proud);
  • Tato uživatelská příručka.

V případě, že kterákoliv z těchto částí je poškozená (nebo chybí v balení), je třeba o tom informovat prodejce.

3. Instalace přepínače

Díky konstrukci typu „Plug-and-Play“, přepínač se snadno instaluje a používá. Stav sítě a portu je možno snadno monitorovat a diagnostické diody LED umožňují rychlé odhalování požkození. Mimo to automatické krosování kabelů ve všech portech přepínače umožňuje získání spojení se serverem nebo počítačem PC pro vyhnutí se problémům spojených s kabely.

• Port TP přepínače obsluhuje automatické MDI/MDI-X, proto je možné použití obou typů kabelů: bezprostřední styky (styky kabelu pro RJ-45 1, 2, 3, 6 do 1, 2, 3, 6 ve 10/100M TP) a (styky kabelu pro RJ-45 1, 2, 3, 6 do 3, 6, 1, 2);
• Pro spojení s portem TP přepínačeje třeba pužívat kabely RJ-45 TP kategorie 5, při čem druhý konec kabelu je spojen na síťové zařízení, které poznává, jako: pracovní stanice nebo server;
• Opět opakovat tyto etapy pro každý port RJ-45, který má být spojený se Fast 10/100 TP;
  • V případě sít'ového Fast Ethernet TP:

— je třeba použít kategorie 5 nebo 5e, maximální délky 100 metrů;

- Spojit proudový kabel. V případě jiných zemí je dostupný vestavěný vnitřní transformátor, pro který je jiný kabel.

Přepínač PSE TP s přijímacím (PD)

• Spojte přepínač PSE do proudu (střídavý proud);
• Spojte kabel nosníku TP do přijmacího IEEE 802.3af (port 1 do 4);

Pozor: Přepínač může pracovat jako jen přepínač, nabízející spojení se zařízeními vykonanými ve standardu jiném PoE.

• Nainstalujte kabel nosníku pro zajištění síťového;
• Porty 5 až 8 jsou čistými porty TP pro zařízení vykonaná ve standardu jiném PoE.

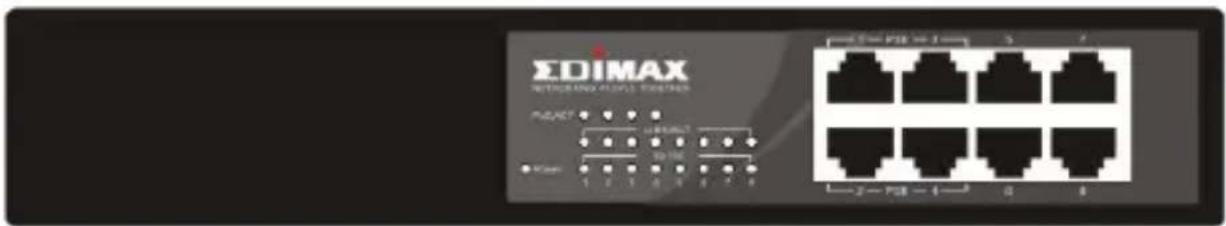

4. Popis diod LED

SDIMAX NETWORKING NETWORKS PORTS 1 2 3 4 5 6 7 8 Kan 2-708-1 0 4

Dioda LED	Barva Funkcje
Power	Zelená	Rozsvěcuje se, když se objevuje napájení DC.
Rychlý TP (porty 1 až 8)
PoE Act (Port 1 až 4)	Zelená	Rozsvěcuje se, když je napájení PoE aktivní.
Link/Act	Zelená	Rozsvěcuje se, když je spojení TP správné. Bliká když je v síti provoz.
10/100 Mbps	Zelená	Rozsvěcuje se, když je aktivní rychlost zasílání 100 Mbps. Zhasíná když je aktivní rychlots 10 Mbps.

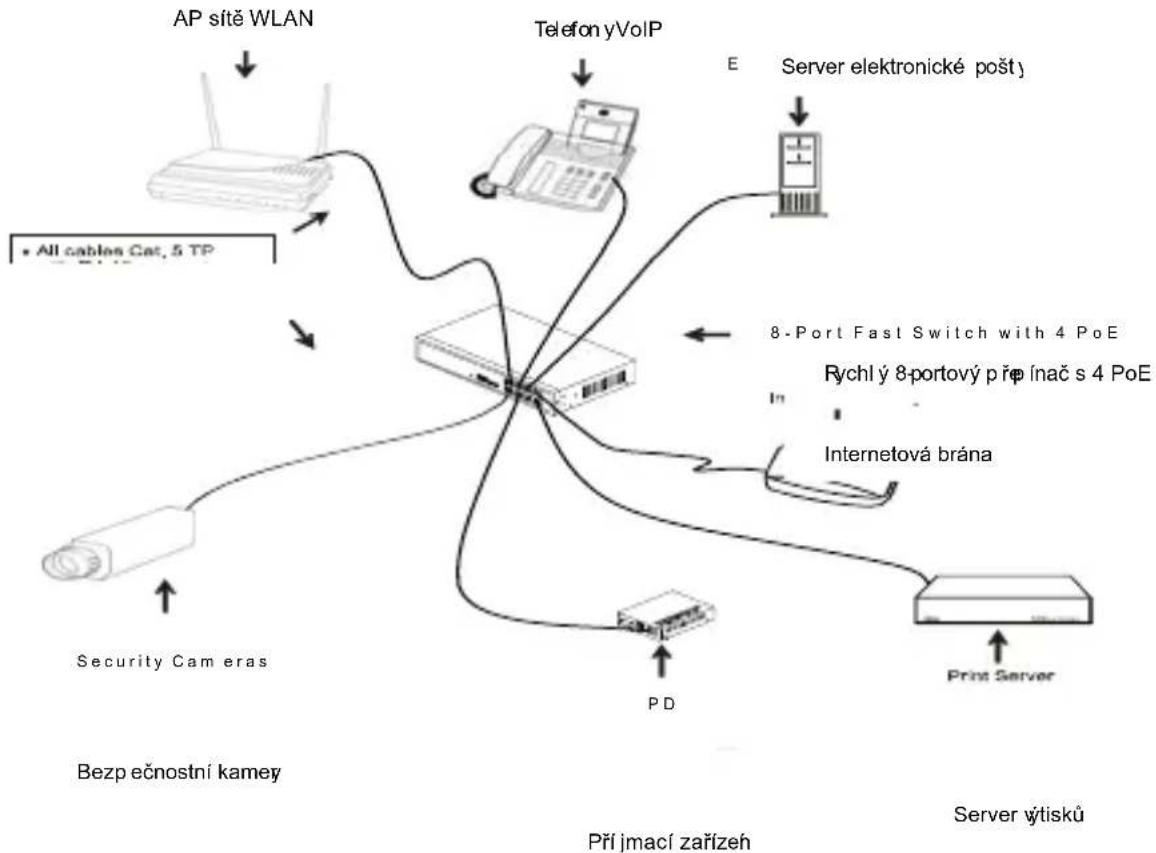

5. Připojení 10/100 Mbps a příjmacího (PD)

6. Specyfikace

• Standardy: IEEE802.3 / 3u / 3x a 802.3af Power over Ethernet;
• Transmise: Obsluha 10/100 Mbps (plný duplex nebo půduplex);
• Rychlos posílání: v PPS (pakety za vteřinu):

Rychlost Rychlost posílání

100 Mbps 148.800 PPS

10 Mbps 14.880 PPS

• Adresa MAC a automatická: do 1 K;
• Buforová: 96 Kb v buforu rámečku paměti;
• Řízení provozu: shodné s IEEE802.3x (plný duplex), Řízení provozu s mechanismem backpressure (půduplex);
• Metoda přepínání: Zapamatuj a pošli;
• Sít'ový interfejs: 8 portů RJ-45 10/100 Mbps;
• Kabel UTP: 10BASE-T: UTP kategorie 3, 4, 5 nebo vyšší, 100BASE-TX: UTP kategorie 5 nebo vyšší;
• Obsluha napájení: (Port 1 až 4);

• Diagnostické diody LED:

- Požadavky týkající se napájení: napájení střídavým proudem

Napětí/Frekvence 1	00-240 V / 50-60Hz
Odběr elektrického proudu	Maximálně 4 W (v případě zapojených zařízení) nebo maximálně 65 W (s 4 zapojenými zařízeními PoE(4 x 15,4 W)

• Teplota při práci: 0 – 40°C;
• Vlhkost při práci: 10 – 90%;
• Teplota skladování: 0 – 55°C;
• Rozměry: 44 (Výška) × 220 (Šířka) × 130,5 (Hloubka) mm;
• Shoda s FCC Část 15 Třída A, Potvrzení o CE.

Pozor: pro spojení zařízení k routeru, Můstku nebo přepínači je třeba využít technické příručky těchto zařízení.
