ES5800P - Interruttore Edimax - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Switch Fast Ethernet 8 porte con 4 porte PoE
Standard di rete	IEEE 802.3, 802.3u, 802.3x, 802.3af (PoE)
Velocità	10/100 Mbit/s, full duplex e half duplex
Numero di porte	8 porte RJ-45 10/100 Mbit/s, porte 1-4 con supporto PoE
Alimentazione PoE	IEEE 802.3af, fino a 15,4 W per porta, potenza totale 65 W max
Metodo di commutazione	Store-and-Forward
Controllo di flusso	IEEE 802.3x (full duplex), back pressure (half duplex)
Tabella degli indirizzi MAC	1 KB
Memoria buffer	96 KB
Alimentazione elettrica	100-240 V CA, 50/60 Hz
Consumo	4 W max (senza PoE), 65 W max (con 4 dispositivi PoE 15,4 W)
Dimensioni (A × L × P)	44 × 220 × 130,5 mm
Temperatura di funzionamento	0 °C a 40 °C
Temperatura di stoccaggio	0 °C a 55 °C
Umidità di funzionamento	10% a 90%
Certificazioni	FCC Parte 15 Classe A, CE
Tipo di cavo	10Base-T: UTP Cat. 3, 4, 5 o superiore; 100Base-TX: UTP Cat. 5 o superiore
Lunghezza max. del cavo	100 metri
Funzionalità aggiuntive	Auto-negoziazione, auto MDI/MDI-X, installazione Plug-and-Play
Indicatori luminosi	LED: Alimentazione, PoE (porte 1-4), Link/Attività, 10/100 Mbps

Domande frequenti - ES5800P Edimax

Come installare lo switch Edimax ES5800P ?

L'installazione è Plug-and-Play: collegare il cavo di alimentazione, connettere i cavi RJ-45 ai dispositivi di rete e alla porta uplink (router/modem); le porte si auto-negoziano automaticamente.

Quali porte supportano l'alimentazione PoE ?

Le porte 1-4 sono compatibili IEEE 802.3af e forniscono fino a 15,4 W ciascuna.

Qual è la potenza PoE massima totale ?

La potenza totale massima è di 65 W (4 porte × 15,4 W).

Posso collegare un dispositivo non PoE a una porta PoE ?

Sì, lo switch rileva automaticamente i dispositivi PoE (PD) e fornisce alimentazione solo ai dispositivi compatibili. Un dispositivo non PoE funziona normalmente senza alimentazione su queste porte.

Cosa significano gli indicatori dello switch ?

Alimentazione (verde fisso): il dispositivo è acceso. PoE (verde fisso): alimentazione fornita sulla porta. Link/Att (verde fisso = collegamento stabilito, lampeggio = attività). 10/100M (verde = 100 Mbps, spento = 10 Mbps).

Quale tipo di cavo utilizzare per le connessioni di rete ?

Per 100Base-TX, utilizzare un cavo UTP Cat 5 o superiore. Per 10Base-T, un cavo Cat 3, 4, 5 o superiore è adatto. La lunghezza massima è di 100 metri.

Lo switch supporta l'incrocio automatico dei cavi ?

Sì, tutte le porte dispongono di auto MDI/MDI-X, il che consente di utilizzare indifferentemente cavi dritti o incrociati.

Qual è il consumo elettrico dello switch ?

Senza dispositivo PoE, il consumo è di circa 4 W. Con 4 dispositivi PoE da 15,4 W, raggiunge un massimo di 65 W.

Cosa fare se il collegamento di rete non si stabilisce ?

Verificare che il cavo sia collegato correttamente, in buone condizioni e di lunghezza inferiore a 100 m. Assicurarsi che il dispositivo remoto sia acceso e che i LED Link siano accesi. Provare un'altra porta o un altro cavo.

Posso utilizzare lo switch con un router o un altro switch ?

Sì, collegare semplicemente un cavo RJ-45 tra lo switch e il router/switch. Non è necessaria alcuna configurazione aggiuntiva grazie alla funzione di auto-negoziazione.

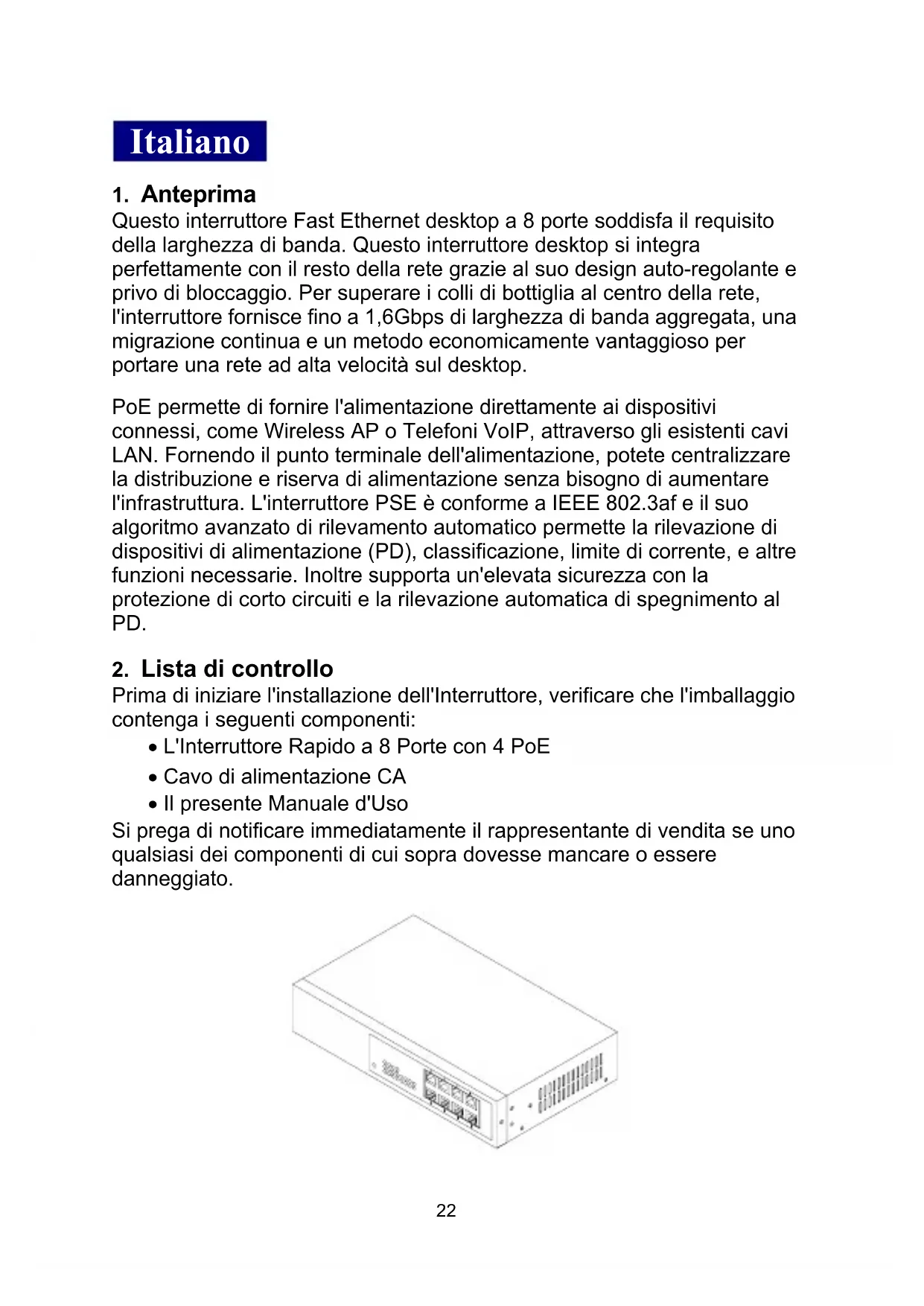

MANUALE UTENTE ES5800P Edimax

Questo interruttore Fast Ethernet desktop a 8 porte soddisfa il requisito della larghezza di banda. Questo interruttore desktop si integra perfettamente con il resto della rete grazie al suo design auto-regolante e privo di bloccaggio. Per superare i colli di bottiglia al centro della rete, l'interruttore fornisce fino a 1,6Gbps di larghezza di banda aggregata, una migrazione continua e un metodo economicamente vantaggioso per portare una rete ad alta velocità sul desktop.

PoE permette di fornire l'alimentazione direttamente ai dispositivi connessi, come Wireless AP o Telefoni VoIP, attraverso gli esistenti cavi LAN. Fornendo il punto terminale dell'alimentazione, potete centralizzare la distribuzione e riserva di alimentazione senza bisogno di aumentare l'infrastruttura. L'interruttore PSE è conforme a IEEE 802.3af e il suo algoritmo avanzato di rilevamento automatico permette la rilevazione di dispositivi di alimentazione (PD), classificazione, limite di corrente, e altre funzioni necessarie. Inoltre supporta un'elevata sicurezza con la protezione di corto circuiti e la rilevazione automatica di spegnimento al PD.

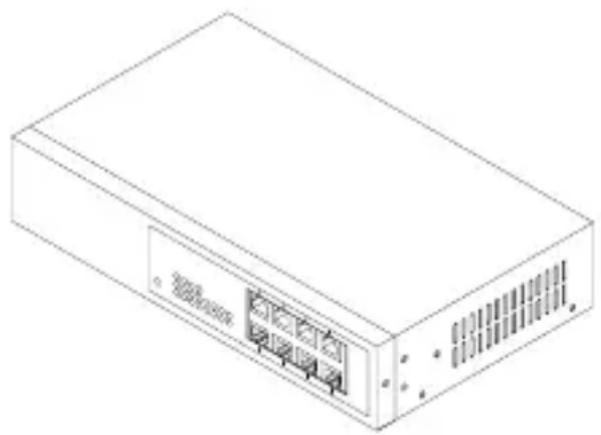

2. Lista di controllo

Prima di iniziare l'installazione dell'Interruttore, verificare che l'imballaggio contenga i seguenti componenti:

• L'Interruttore Rapido a 8 Porte con 4 PoE
• Cavo di alimentazione CA
• Il presente Manuale d'Uso

Si prega di notificare immediatamente il rappresentante di vendita se uno qualsiasi dei componenti di cui sopra dovesse mancare o essere danneggiato.

3. Installazione dell'Interruttore

Con il design Plug-and-Play, l'interruttore Rapido è facile da installare e da usare. Lo stato della rete e della porta può essere facilmente monitorato ed è inoltre possibile eseguire la risoluzione dei problemi tramite i LED diagnositici. Il crossover automatico di cablaggio su tutte le porte dell'interruttore consente inoltre il collegamento al server o PC per eliminare i problemi di cablaggio.

• Nell'interruttore, la porta TP supporta il crossover automatico MDI/MDI-X, cosicché è possibile utilizzare entrambi i tipi di cavo, dritto (Uscite pin del cavo per presa RJ-45 1, 2, 3, 6 a 1, 2, 3, 6 in 10/100M TP) e incrociato (Uscite pin del cavo per presa RJ-45 1, 2, 3, 6 a 3, 6, 1, 2).
• Usare il cavo di Cat. 5 tipo RJ-45 TP per collegarvi a una porta TP dell'interruttore e l'altra estremità viene collegata a un dispositivo network-aware come una workstation o un server.
• Ripetere i passi di cui sopra, come richiesto, per ciascuna porta RJ-45 da collegare a un dispositivo rapido 10/100 TP.
  • Per il collegamento alla rete Fast Ethernet TP

— Il tipo di cavo deve essere Cat. 5 o Cat. 5e con una lunghezza massima di 100 metri.

- Inserire il cavo di alimentazione. L'unità di alimentazione interna integrata che utilizza un diverso cavo di alimentazione CA è disponibile per altre zone.

Interruttore PSE TP con Dispositivo Alimentato (PD)

• Collegare l'interruttore PSE ad una fonte di alimentazione CA.
• Installare il cavo di supporto TP a IEEE 802.3af PD per la porta da 1 a 4.

Nota: L'interruttore può funzionare come interruttore puro che si collega ai dispositivi non-PoE.

• Installare il cavo di supporto per il collegamento alla rete.
- Le porte da 5 a 8 sono pure porte TP per dispositivi non-PoE.

4. Descrizione LED

SDIMAX NETWORKING NETWORK SWITCHER PORT 1 2 3 4 5 6 7 8 -2-PDB-4 0 1

LED Colore Funzione
Alimentazione	Verde Accesa quando arriva l'alimentazione CD
Interruttore Rapido TP Porta da 1 a 8
PoE Act (Porta da 1 a 4)	Verde	Acceso quando la potenza di alimentazione PoE è attiva
Collegamento/Azione	Verde	Acceso quando il collegamento TP è buono Lampeggia in presenza di traffico
10/100Mbps	Verde	Acceso in verde quando la velocità 100Mbps è attiva Spento quando è attiva la velocità 10Mbps

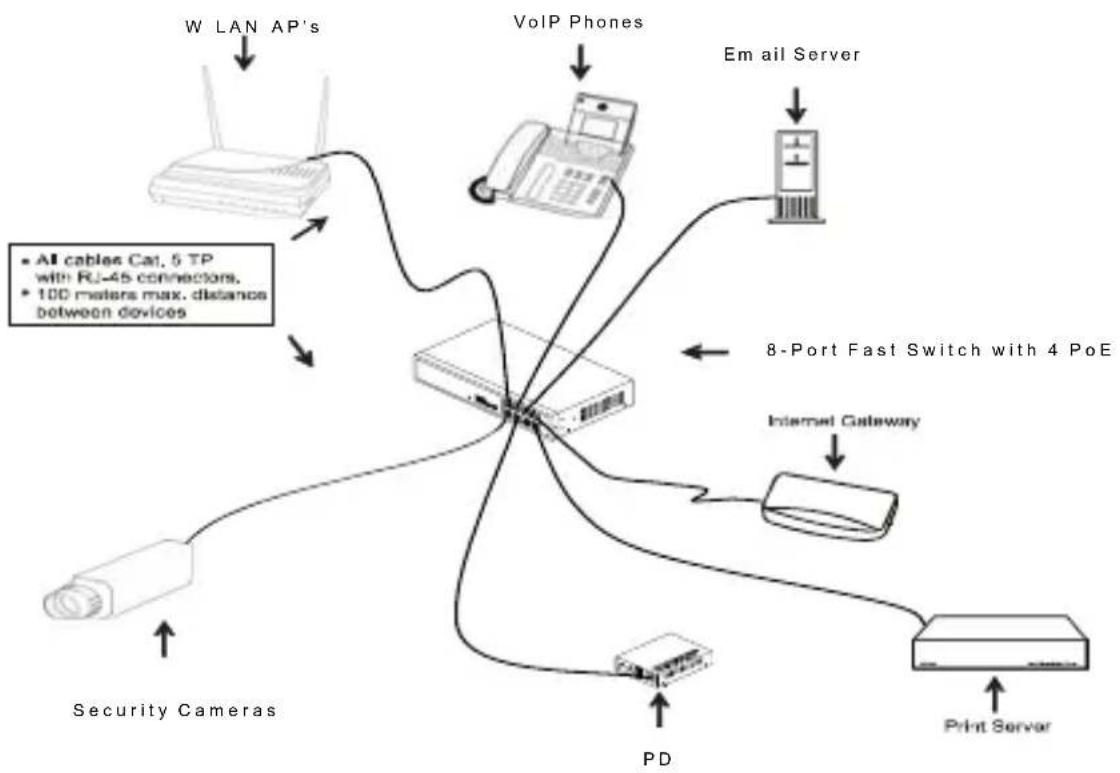

5. Collegamento al Dispositivo 10/100Mbps e PD

• Standard : IEEE802.3 / 3u / 3x and 802.3af Alimentazione su Ethernet
• Trasmissione : 10/100Mbps supporta full o half duplex
• Velocità di Trasferimento Dati : PPS (pacchetti al secondo)

Velocità Velocità di inoltro
100Mbps	148,800	PPS
10Mbps	14,880	PPS

• Indirizzo MAC e Auto-apprendimento : fino a 1K
• Memoria Buffer : 96Kbyte su buffer chip frame
• Controllo flusso : IEEE802.3x conforme per full-duplex, controllo flusso pressione posteriore per half-duplex
• Metodo di commutazione : Store & forward
  • Interfaccia Rete : 8 10/100Mbps porte RJ-45
  • Cavo UTP : 10BASE-T: UTP Cat. 3, 4, 5 o superiore, 100BASE-TX: UTP Cat. 5 o superiore
• Supporti di Alimentazione Potenza PSE : (Porta da 1 a 4) "Punto terminale" via TP pin 1, 2, 3, 6
• LED Diagnostici :

LED di Sistema – Alimentazione

LED PoE – PoE Act (Porta da 1 a 4)

Per Porta LED – Link / Act, 10/100Mbps

- Requisito di alimentazione : Linea CA

Voltaggio / Frequenza	100-240V / 50-60Hz
Consumo	Max. 4W (in caso non sia collegato alcun dispositivo PD) o Max. 65W (con dispositivi PoE collegati 4 x 15.4W)

• Temperatura di funzionamento : da 0° a 40°C
• Umidità di funzionamento : da 10% a 90%
• Temperatura di conservazione : da 0° a 55°C
  • Dimensioni : 44(A) × 220(L) × 130,5(P) mm
• Conforme a FCC Parte 15 Classe A, Approvazione Marchio CE

Nota: Per collegare questo dispositivo a un Router, Ponte o Interruttore, si rimanda al manuale tecnico del dispositivo corrispondente.
