ES3116RL - Interruttore Edimax - Manuale utente e istruzioni gratuiti

Marca	Edimax
Modello	ES3116RL
Tipo di prodotto	Switch Fast Ethernet
Numero di porte	16 porte RJ-45 10/100 Mbit/s
Standard di rete	IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, IEEE 802.3x (controllo di flusso)
Auto-negoziazione	Sì, su tutte le porte (NWay, 10/100 Mbit/s, full/half duplex)
Auto MDI/MDI-X	Sì, su tutte le porte (rilevamento automatico del tipo di cavo)
Tabella degli indirizzi MAC	8.000 voci
Memoria buffer	160 KB
Metodo di commutazione	Store-and-forward
Alimentazione	Interna, 100-240 V CA, 50-60 Hz, uscita 3.3 V 4 A
LED indicatori	Alimentazione (verde fisso), Link/Attività per porta (verde fisso/lampeggiante)
Montaggio a rack	Sì, compatibile con rack 19 pollici (ganci e viti inclusi)
Installazione	Plug-and-play, nessun software richiesto
Compatibilità	Tutti i protocolli di rete standard
Ambiente	Temperatura di funzionamento: da 0°C a 40°C, umidità: dal 10% al 90% (senza condensa)
Certificazioni	CE, FCC Classe A
Peso	Circa 1,5 kg (stima per modello a 16 porte)
Dimensioni (L x P x A)	Circa 44 x 20 x 4,5 cm (stima per rack 19 pollici)
Pulizia	Scollegare l'apparecchio prima della pulizia. Utilizzare un panno morbido e asciutto. Non utilizzare prodotti chimici o abrasivi.
Manutenzione	Controllare regolarmente i collegamenti e la ventilazione. Evitare fonti di calore.
Sicurezza	Utilizzare solo l'adattatore fornito. Non aprire l'involucro. Tenere lontano da liquidi.
Parti di ricambio e riparabilità	Consultare il servizio post-vendita Edimax per riparazioni o sostituzioni.

Domande frequenti - ES3116RL Edimax

Come installare lo switch Edimax ES3116RL?

Lo switch è plug-and-play. Collegare ogni periferica di rete (PC, stampante, ecc.) a una porta RJ-45 utilizzando un cavo Ethernet, quindi accendere l'apparecchio. Nessun software necessario.

Il LED Link/Attività non si accende, cosa fare?

Verificare che il cavo Ethernet sia collegato correttamente da entrambi i lati e non sia danneggiato. Assicurarsi che l'altra periferica sia accesa. Se il problema persiste, provare un'altra porta o un altro cavo.

Posso collegare tra loro più switch Edimax ES3116RL?

Sì, grazie alla funzione Auto MDI/MDI-X, è possibile utilizzare un cavo diritto o incrociato per collegare qualsiasi porta di uno switch a un altro switch o hub.

Qual è la velocità massima supportata?

Ogni porta supporta fino a 100 Mbit/s in full duplex, per una velocità totale di 200 Mbit/s per porta (bidirezionale).

Questo switch è compatibile con cavi Cat5?

Sì, per 100 Mbit/s, utilizzare cavi Cat5 o superiori (Cat5e, Cat6). Per 10 Mbit/s, vanno bene Cat3, 4 o 5. La lunghezza massima è di 100 metri.

Come montare lo switch a rack?

Utilizzare i due ganci e le viti forniti. Fissare i ganci ai lati dello switch, quindi avvitarli alle guide del rack da 19 pollici. Fare riferimento al manuale per i dettagli.

Cosa fare se lo switch si surriscalda?

Assicurarsi che le fessure di ventilazione non siano ostruite. Posizionare l'apparecchio in un luogo ben ventilato, lontano dalla luce solare diretta e da fonti di calore.

Lo switch supporta il VLAN?

No, il modello ES3116RL è uno switch non gestito (plug-and-play) e non supporta funzionalità avanzate come il VLAN. Per questo, optare per uno switch gestito.

Come pulire lo switch?

Scollegare l'apparecchio. Utilizzare un panno morbido e asciutto per pulire l'involucro. Non utilizzare mai solventi, alcol o prodotti abrasivi.

Dove trovare il manuale di istruzioni?

Il manuale è disponibile per il download sul sito notice-facile.com per il modello Edimax ES3116RL. È anche incluso nella confezione in formato cartaceo.

MANUALE UTENTE ES3116RL Edimax

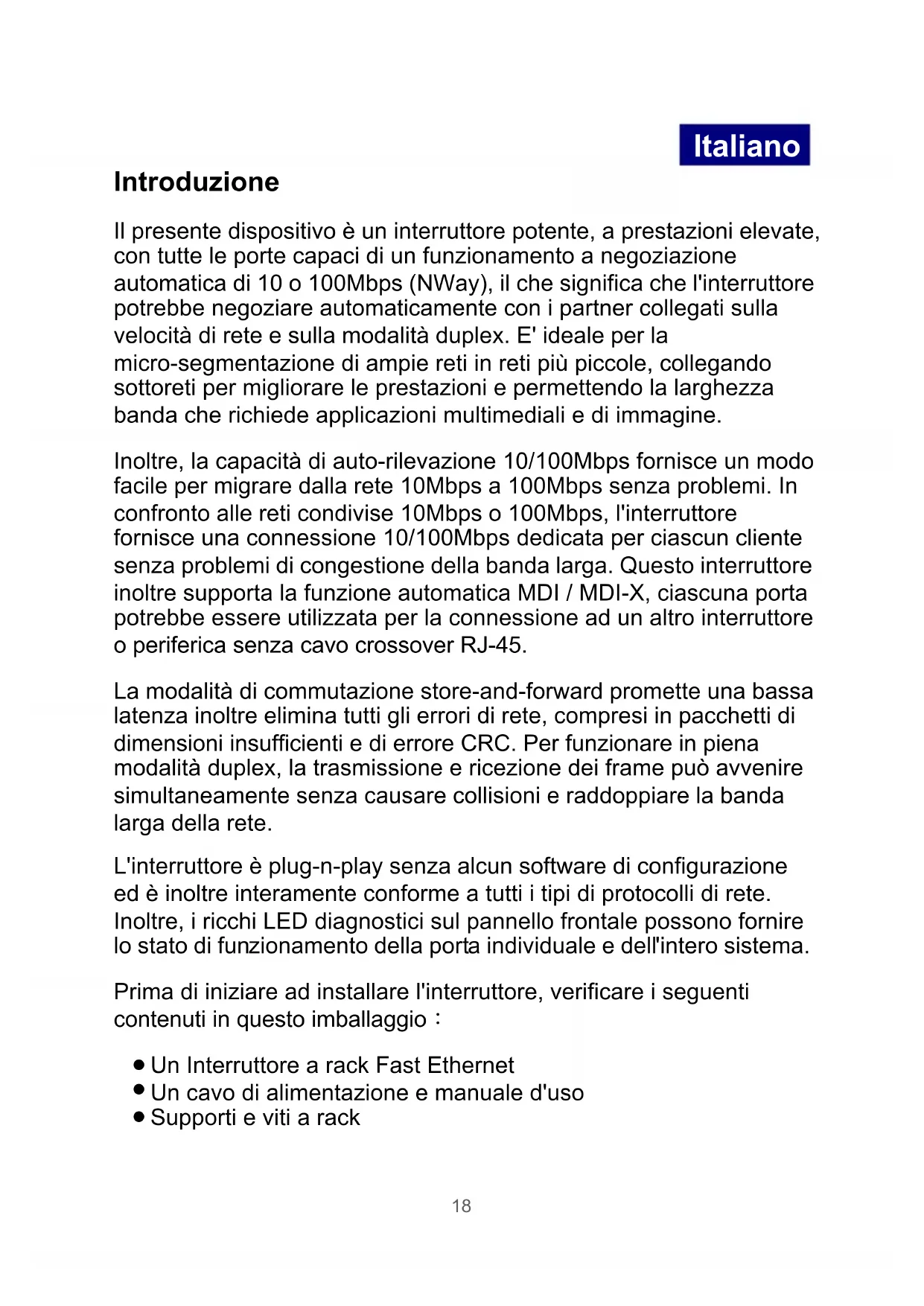

Il presente dispositivo è un interrottore potente, a prestazioni elevate, con tutte le porte capaci di un funzionamento a negoziatione automatica di 10 o 100Mbps (NWay), il che significica che l'interruttore potrebbe negotiare automaticamente con i partner collegati sulla velocità di rete e sulla modalità duplex. E' ideale per la micro-segmentazione di ampie reti in reti più piccole, collegando sottoreti per migliorare le prestazioni e permettendo la larghezza banda che richiede applicazioni multimediali e di imagine.

Inoltre, la capacité di auto-rilevazione 10/100Mbps fornisce un modo facile per migrare alla rete 10Mbps a 100Mbps除去 problemi. In confronto alle reti condivise 10Mbps o 100Mbps, l'interruttore fornisce una connessione 10/100Mbps dedicata per ciascun cliente除去 problemi di congestione della banda larga. Questo interrottore inoltre supporta la funzione automatica MDI / MDI-X, ciascuna porta potrebbe essere utilizzata per la connessione ad un'alto interrottatore o periferica除去 cavo crossover RJ-45.

La modalità di commutazione store-and-forward promette una bassa latenza inoltre eliminata tutti gli errorsi di rete, compresi in pacchetti di dimensioni insufficienti e di erre CRC. Per funzionare in piena modalità duplex, la trasmissione e ricezione dei frame più avvenire simultaneamente alla ciasare collisioni e raddoppiare la banda larga della rete.

L'interruttore è plug-n-play perché all'intrattore conduce un esecutivo. L'intero, il rischi di essere inegnerà e non è l'intero.

Prima di iniziare ad installare l'interruttore, verificare i seguenti contentuti in quello imballaggio :

• Un Interruftore a rack Fast Ethernet
• Un cavo di alimentazione e manuale d'uso
  Supportive viti a rack

Definizione LED

Si prega di fare riferimento alla seguente tabella per la definizione del LED.

LED Stato Funzionamento
Alimentazione	Verde Stabile L'alimentazione è accesa
	Spento L'alimentazione è spenta
Collegamento/A zione	Verde Stabile La porta è connessa
	Verde Lampeggiante	La porta sta trasmettendo/ricevendo dati.
	Spento	Nessun collegamento

Collegamento delle Stazioni

Collegare ciascuna stazione all'interruttore tramite il cavo a doppini intrecciati. Inserire un connettore RJ-45 in una porta RJ-45 dell'interruttore, e insere l'alto connettore RJ-45 nell'adattatore della rete della stazione. Attivare l'interruttore e quindi ilsystema è pronto. Per la selezione del cavo, si prega di fare riferimento alla seguente tabella.

Collegamento degli Interruttori

Nell'eseguire un intercollegamento tra interrupttori, potete usare una porta qualsiasi per collegare un altro interruptatore con un cavo dritto o crossover. Siccome tutte le porte supportano la funzione automatica MDI / MDI-X, l'utilizzo di un cavo dritto per eseguire un collegamento da interruptatore a interruptatore è consentito.

Per la selezione del cavo, si prega di fare riferimento alla segunte tabella.

Velocità di Rete	Tipo di Cavo	Lunghezza Max.
10Mbps Cat.	3, 4, 5 UTP/STP 100 metri
100Mbps Cat.	5 UTP/STP 100 metri

Montaggio a rack

L'interruttore più essere indipendente, o più essere montato in un rack standard a 19 pollici. Il montaggio a rack produce un'installazione ordinata quando si possiede un numero di dispositivi di rete collegati. L'interruttore viene fornito con due supporti di montaggio a rack opzionali e viti. Questi vengono usati per il montaggio a rack dell'unità.

Specifica

Standard	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3x funzionamento duplex completo eCONTROLIrosso
Interfaccia	16/24 * 10/100Mbps RJ-45 Porte Fast Ethernet
Uplink Auto	MDI/MDI-X(Crossover automatico)
Velocità di Rete	10/100Mbps & Modalità di rilevamento automatico duplex Totale/Metà
MAC Tabella Ind.	entrate MAC 8K
Memoria	160Kbytes
Alimentazione elettrica	Alimentazione elettrica interna 3.3V 4A (100-240V/ 50-60Hz)
EMI classe	CE e classe FCC A
