ES3116RL - Anahtar Edimax - Ücretsiz kullanım kılavuzu

Marka	Edimax
Model	ES3116RL
Ürün Türü	Fast Ethernet Anahtarı (Switch)
Port Sayısı	16 adet RJ-45 10/100 Mbit/s port
Ağ Standartları	IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, IEEE 802.3x (akış kontrolü)
Otomatik Anlaşma	Evet, tüm portlarda (NWay, 10/100 Mbit/s, tam/yarım çift yönlü)
Otomatik MDI/MDI-X	Evet, tüm portlarda (kablo tipinin otomatik algılanması)
MAC Adres Tablosu	8.000 giriş
Arabellek Belleği	160 KB
Anahtarlama Yöntemi	Sakla ve İlet
Güç Kaynağı	Dahili, 100-240 V AC, 50-60 Hz, çıkış 3.3 V 4 A
LED Göstergeleri	Güç (sabit yeşil), Port başına Bağlantı/Etkinlik (sabit yeşil/yanıp sönen)
Raf Montajı	Evet, 19 inç raf uyumlu (kancalar ve vidalar dahil)
Kurulum	Tak ve Çalıştır, yazılım gerekmez
Uyumluluk	Tüm standart ağ protokolleri
Çevre	Çalışma sıcaklığı: 0°C ila 40°C, nem: %10 ila %90 (yoğuşmasız)
Sertifikalar	CE, FCC Sınıf A
Ağırlık	Yaklaşık 1,5 kg (16 portlu model için tahmin)
Boyutlar (G x D x Y)	Yaklaşık 44 x 20 x 4,5 cm (19 inç raf tahmini)
Temizlik	Temizlemeden önce cihazı fişten çekin. Yumuşak ve kuru bir bez kullanın. Kimyasal veya aşındırıcı ürünler kullanmayın.
Bakım	Bağlantıları ve havalandırmayı düzenli olarak kontrol edin. Isı kaynaklarından kaçının.
Güvenlik	Yalnızca verilen adaptörü kullanın. Kasayı açmayın. Sıvılardan uzak tutun.
Yedek Parçalar ve Onarılabilirlik	Herhangi bir onarım veya değiştirme için Edimax satış sonrası servisine danışın.

Sık sorulan sorular - ES3116RL Edimax

Edimax ES3116RL anahtarı nasıl kurulur?

Anahtar tak ve çalıştır özelliğindedir. Her ağ cihazını (PC, yazıcı vb.) bir Ethernet kablosuyla bir RJ-45 portuna bağlayın ve ardından cihazı açın. Herhangi bir yazılım gerekmez.

Bağlantı/Etkinlik göstergesi yanmıyor, ne yapmalıyım?

Ethernet kablosunun her iki tarafta da doğru takıldığından ve hasarlı olmadığından emin olun. Diğer cihazın açık olduğundan emin olun. Sorun devam ederse, başka bir port veya kablo deneyin.

Birden fazla Edimax ES3116RL anahtarını birbirine bağlayabilir miyim?

Evet, Otomatik MDI/MDI-X özelliği sayesinde, bir anahtarın herhangi bir portunu başka bir anahtara veya hub'a bağlamak için düz veya çapraz kablo kullanabilirsiniz.

Desteklenen maksimum hız nedir?

Her port, tam çift yönlü modda 100 Mbit/s'ye kadar destekler, yani port başına toplam 200 Mbit/s (çift yönlü) hız.

Bu anahtar Cat5 kablolarla uyumlu mu?

Evet, 100 Mbit/s için Cat5 veya üzeri (Cat5e, Cat6) kablo kullanın. 10 Mbit/s için Cat3, 4 veya 5 uygundur. Maksimum uzunluk 100 metredir.

Anahtar rafa nasıl monte edilir?

Verilen iki kanca ve vidaları kullanın. Kancaları anahtarın yan taraflarına takın, ardından 19 inç raf raylarına vidalayın. Ayrıntılar için kılavuza bakın.

Anahtar aşırı ısınırsa ne yapmalıyım?

Havalandırma yuvalarının tıkalı olmadığından emin olun. Cihazı iyi havalandırılan, doğrudan güneş ışığından ve ısı kaynaklarından uzak bir yere yerleştirin.

Anahtar VLAN'ı destekliyor mu?

Hayır, ES3116RL modeli yönetilmeyen bir anahtardır (tak ve çalıştır) ve VLAN gibi gelişmiş özellikleri desteklemez. Bunun için yönetilen bir anahtar tercih edin.

Anahtar nasıl temizlenir?

Cihazı fişten çekin. Kasayı silmek için yumuşak ve kuru bir bez kullanın. Asla solvent, alkol veya aşındırıcı ürünler kullanmayın.

Kullanım kılavuzunu nerede bulabilirim?

Kılavuz, Edimax ES3116RL modeli için notice-facile.com sitesinde indirilebilir. Ayrıca ambalajın içinde kağıt formunda da bulunur.

KULLANIM KILAVUZU ES3116RL Edimax

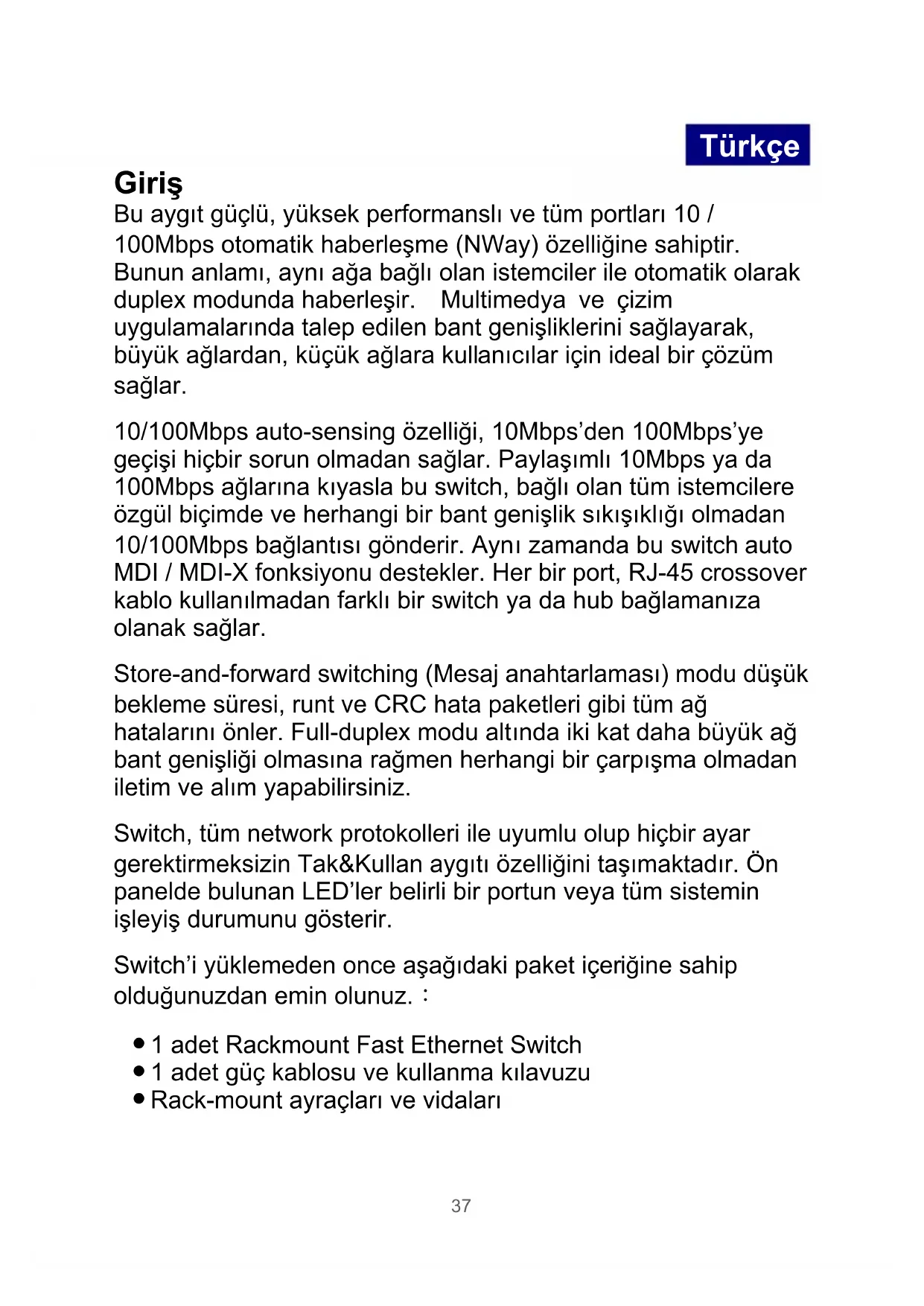

Bu aygün Güçlü, yüksek performanslı ve:tüm portlanı 10/ 100Mbps otomatik haberleşme (NWay) Özelligine sahiptir. Bunun anlamı,ayoğa®, GPL atan istemiciler ile otomatik olarak duplex modunda haberlesir. Multimedya veçizim uygulamalarinda talep edilen bant genisliklerini®,raglayarak,®,teenthil, kılıç ülgardan, kılıç ülgara kullanıçlar,...idealbir,...s...*

10/100Mbps auto-sensing Özelligi, 10Mbps'den 100Mbps'ye,—ge"—hiçbir sorun olmadan)—sagli. Payl)—imli 10Mbps ya da 100Mbps"—ağlarina"—kiyasla bu switch,)—agli olan—"tüm istemicilere"—ozgül"—b)—biçimde ve herhangi bir bant"—gen)—lik"—sik)—ik)—li)—olmadan 10/100Mbps"—baglant—is"—gonderir. Ayn)—zamanda bu switch auto MDI / MDI-X fonksiyonu"—destekler. Her bir port, RJ-45 crossover kablo”—kullanilmadan fark)—bir switch ya da hub"—baglaman)—iza olanak"—sagli.

Store-and-forward switching (Mesaj anahtarlaması) modu tatsächık beklemese,resi,rint ve CRC mata paketleri gibi:tüm ağ hatalarıni onler. Full-duplex modu altinda iki kat daha buyuk ağ bant genisi olmasina ragmen herhangi bir carpisma olmadan iletim ve alim yapabilirsiniz.

Switch,tees network protokolleri ile uyumlu olup hiçbir ayar gerektirmeksizin Tak&Kullan aygiti Özelligini taşimaktadir. On panelde bulunan LED'ler belirli bir portun veyateesystemin,isleyis durumunu güsterir.

Switch'i yüklemeden once aşağidaki paket iceriğine sahip olduğunuzdan emin olunuz. :

• 1 adet Rackmount Fast Ethernet Switch
• 1 adet yüz kablosu ve kullanma kilavuzu
• Rack-mount ayraçları ve vidaları

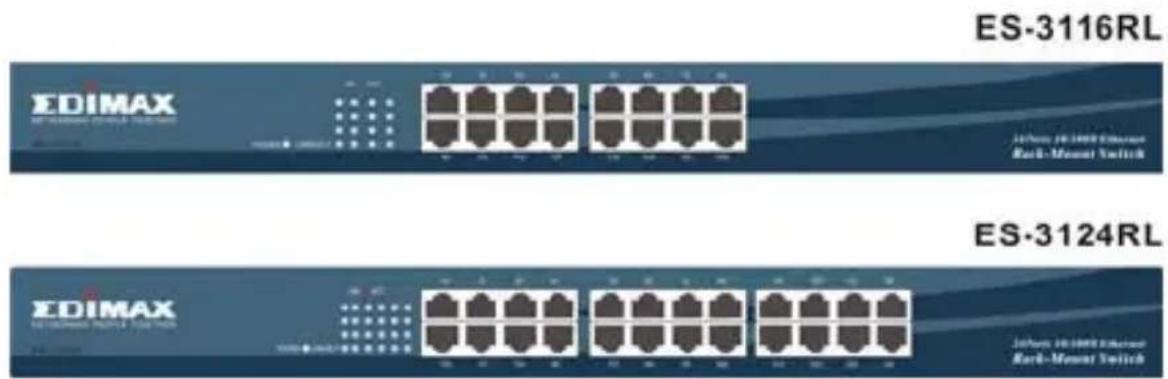

LED Tanimlamaları

LED tanimlamaları icin asagidaki tablodan yardim alabilirsiniz

LED Status Operation
Power	SürekliyanananPTSık	Güç konumuairobi
	Kapalı	Güç konumu kapalı
Link/Act	SürekliyanananPTSık	Port违法行为durumda
	YanıpSONENPTSık	Port,veri alşveriş Yap;maktadır.
	Kapalı	Geçerli违法行为yok

Her bir istasyonu twisted-pair kablosu ilesciousleyabilirsiniz. RJ-45 konnektorunun bir ucunu switchin RJ-45 port'una, diger ucunu ise istasyonun ag adaptörünesciouslybiniz. Switch'in guç Düğmesine bastıgünizda/system hazir konumuna geleceektir. Kablo seçimi icin bir sonraki tablodan yarıml alabilirsiniz.

Switch Baglantilari

Switch ara böglantışı yapmak ile herhangi bir portu yüz ya da crossover kablosu ile böglayabilirsiniz. Üm portlar auto MDI / MDI-X fonksiyonunu destekledigi ile, yüz kablo kullanarak switch-switch böglantışı yapilabilelir.

Kablo seçimi,—çin—asağidaki tablodanvardim alabilirsiniz :

Ağ Hizi	Kablo Tipl	Maksimum Uzunluk
10Mbps Cat.	3, 4, 5 UTP/STP 100 metre
100Mbps Cat.	5 UTP/STP 100 metre

Rack-Mount

Switch tekinsula durabilir ya da 19-inch'lik kabine monte edilebilir. Birden fazla ağ aygüniz varsa, switchinizi kabine monte etmeniz daha dizgün ve.Doğru bir kurulum icin yeterli olacaktir. Switch, kabine monte islemi icin iki adet kabin ayiraci ve vidaları ile birlikte gelir.

Özellikler

Standard	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3x full duplex operation ve flow control
Arabirim	16/24 * 10/100Mbps RJ-45 Fast Ethernet Portlari
Uplink Auto	MDI/MDI-X(Auto crossover)
Ağ Hizi	10/100Mbps & Full/Half duplex mode auto detection
MAC Adres Tablosu	8K MAC entries
Bellek	160Kbytes
Güç Kaynaği	Dahili Güç Kaynaği 3.3V 4A (100-240V/ 50-60Hz)
EMI CE ve	FCC class A

Kullanim Ömrü

Urunun Bakanlɪkça tespit ve ilan edilen kullanim ömrü 7 yildir.

Teknik Destek ve Servis Bilgileri

Edimax Switch, MASCOM tarafindan 2ytic garantilidir. Her turlu teknik desteigi aagidaki iletisim bilgilerinden bize ulasarak elde edebilirsiniz.

istanbul
