KULLANIM KILAVUZU ES5844P Edimax

8 portlu Fast Ethernet switch in bantgenişi isteklerine cevap vermektedir. Bu masaustü switch auto-negotiating ve bloksuz dizaynı sayesinde diger ağlar ile sorunsuz bir sekilde haberleşir. Aynı zamanda bu switch, 1.6Gbps 'a kadar bantgenişi, sorunsuz geleçis ve:yuksek洵 ağlarini masaustünüze getirmekte en iyi gezümü-SAğlar.

PoE,®, bulunan aygitolara (Kablosuz Erisim Noktası, VoIP Telefonlari...gibi) varolan LAN kabolari sayesinde direk olarak güç iletimi nı sağlar. Bu son noktalara güç-SAğlayarak, altyapıyı gelifiirmeye,gerek kalmadan Güç dağilimnı merkezde toplayabilirsiniz. PSE switch'1 IEEE 802.3af ile uyumlu ve gelismis otomatik algilama algoitması saysinde güç aygitolr (PD) bildirme, siniflandirma, varolan limit, ve diger gerekli fonksiyon Özelliklerine sahiptir. Aynı zamanda yüksek Güvenlik desteşi saysinde kisa devre olusumilarina karşı korumlı ve elektrik kesilmelerini algilama Özelligine sahiptir.

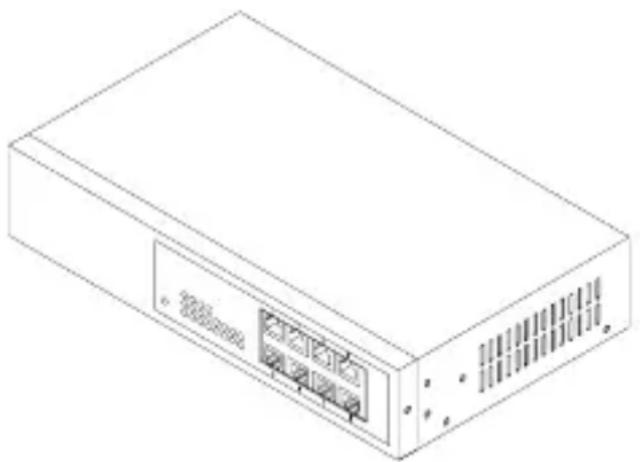

2. Kutu icerişi

Switch kurulumundan once aşaqidaki paket icerigne sahip olduğunuzdan emin olun:

4 PoE, 8 Portlu Fast Switch
- AC Güç Kablosu
Kullanma Kilavuzu

Paket iceriiginde eksik ya da hasarli bir urun var ise urunu satin aldiginiz yer ile gorusmeniz onerilir.

3. Switch Kurulumu

Tak&Kullan Özelligi sayesinde bu aygün kolay kuruluma ve kullanı sahiptir. Aş ve port durumu kolayca gozlenebilir,ayo zamanda tanımla LED'leri sayesinde, olşan problemler kolaykı tanımlanabilir. Switch üzerindeki:tüm portlarda bulunan otomatik crossover Özelligi sayesinde sunucuya ya da bilgisayara®,modem aracılığlı olmadan,—gekleşirilebilir.

• TP port MDI/MDI-X otomatik crossover desteklemektedir. Bu yüzden 2sciousit kablo baglama sekli de kullanilabilir (seri ve kros)
• Switch'in TP portuna böglanti yapmak icin RJ-45 TP kablosu kullanin ve kablonun bir ucuṇu TP portuna, diger ucuṇu ise calișma istasyonuna va da sunucuva böglavin.
• Yukandaki islemi gerektigi durumda her RJ-45 portu 10/100 TP aygirina baglayacak sekildeGPCkelestirin.
• Fast Ethernet TPAg Baqlantisi icin

Kablo, maksimum 100 mt. uzunlugunda Cat.5 ya da Cat.5e olmalidir.
- Güç kablosunu®, baglayınüz. Dahili,—unitesi, farkl)—bölgele,—çın kullan,—lan,—guc kaboları"—desteklemektedir.

PSE TP Switch ve Güçlendirilmiş Aygün (Powered Device - PD)

• PSE switch 'i guç kaynagina baglayiniz.
• TP medya kablosunu IEEE-802.3af PD (1-4 portlari arasi) Not: Bu aygit, PoE olmayan aygitlara baglanan bir switch olarak calisabilir.
• Ağ böglantışı ilen medya kablosunu böglayınüz.
• Port 5 - 8 TP portlan PoE olmayan aygitalar icin ayrilmistir.

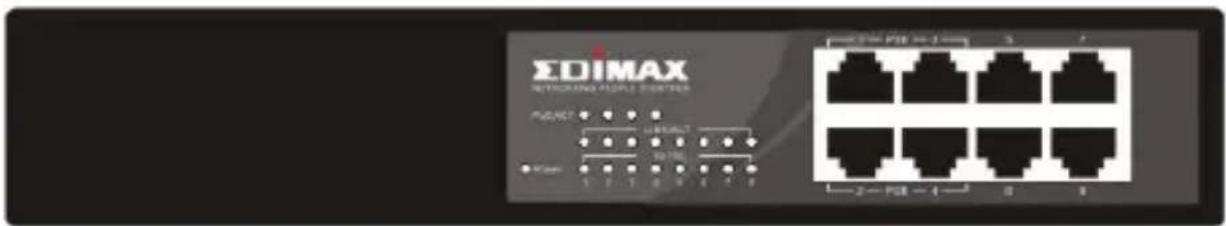

4. LED Tanimlamaları

LED Color Function
Power	Yeşil	DC gü血液循环 yanar
10/100 Switch TP Port 1 - 8
PoE Act (Port 1 to 4)	Yeşil	PoE besleme gü血液循环 yanar
Link/Act	Yeşil	TP böglantışıoldsalıkunda yanar Data trafigioldalıkda yanıp)sowner
10/100Mbps	Yeşil	100Mbps aktif oldalıkunda yanar 10Mbps.Hereicultureoldalıkda)sowner

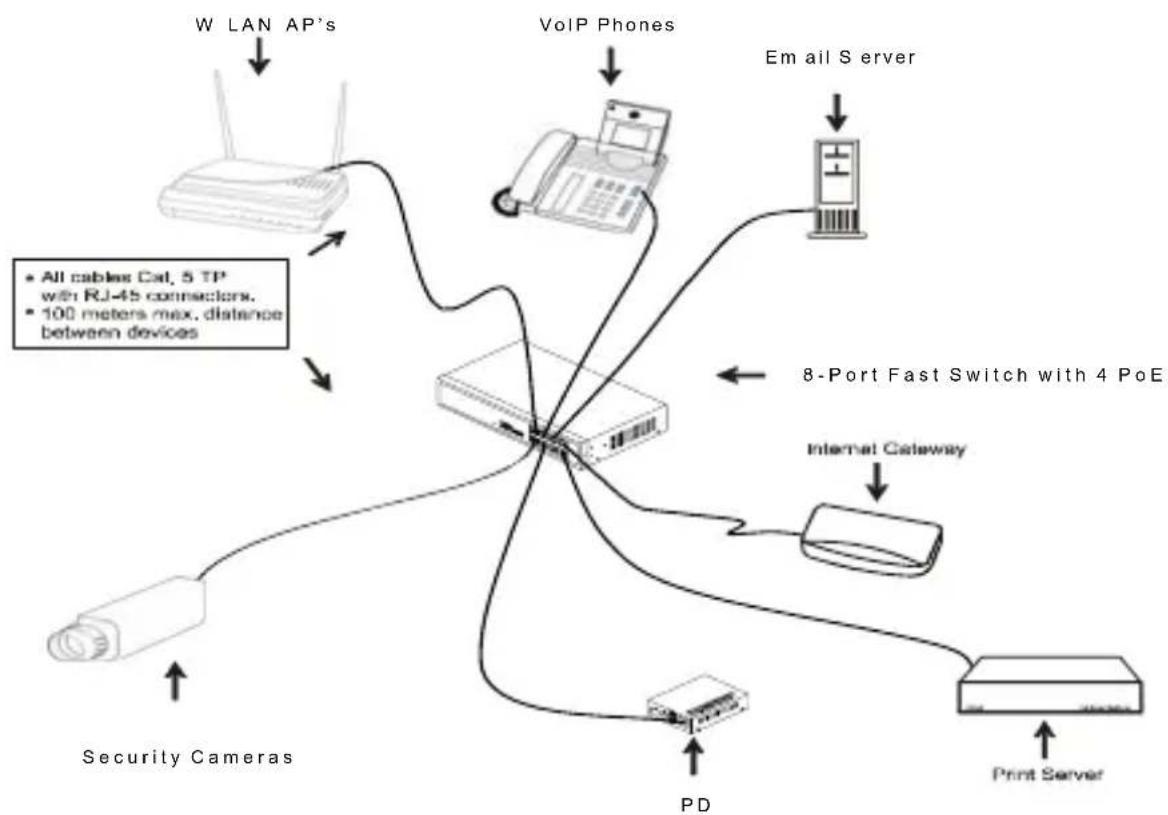

5. 10/100Mbps Aygiti ve PD Bağlantisi

6. Özellikler

• Standartlar : IEEE802.3 / 3u / 3x ve 802.3af Ethernet üzerinden Güç
• Iletim : 10/100Mbps tam ya da yari Çift yön destegi
• Data Transfer Orani: PPS (saniyedeki paket sayisi)

Hiz	Yöneldirme Orani
100Mbps	148,800
10Mbps	14,880

• MAC Adres ve Kendi kendine Ögrenme : 1K 'ye kadar
  Arabellek:96Kbyte tumleşik arabellek
• Akış Kontrolü: IEEE802.3x tam Çift yön ile uyumlu, Tam Çift Yön,—çın Arka Basınç Akış Kontrolü
• Switching Methodu: Saklama & Yönlendirme
• Ag Arayuzü: 8 10/100Mbps RJ-45 portlari
• UTP Kablo : 10BASE-T: UTP Cat. 3, 4, 5 ya da üsti, 100BASE-TX: UTP Cat. 5 ya da üsti
• PSE Güç Beslemeli Destekler : (Port 1 - 4)

"Bitim Noktas TP pin 1,2,3,6

• Tanilmama LED'leri :

Voltaj / Frekans	100-240V / 50-60Hz
Güç Tüketimi	Maksimum. 4W (herhangi bir PD aygün; baugh olmadışı durumda) veya Maksimum 65W (4 x 15.4W PoE aygünlarbaugh olduğu durumda)

• Calisma Sicakligi: 0^ ile 40^ arasi
• Calisma Nemi : 10% / 90%
• Saklama Sıçakkı: 0^ / 55^
  Boyutlar: 44(Y) × 220(G) × 130.5(D) mm
  FCC Part 15 Class A ile uyumlu, CE onayli

Not: Bu aygiti Router, Bridge ya da Switch'e baglamak icin urununkullanmma kilavuzundan yardim alabilirsiniz.
