MANUAL DE USUARIO ES5844P Edimax

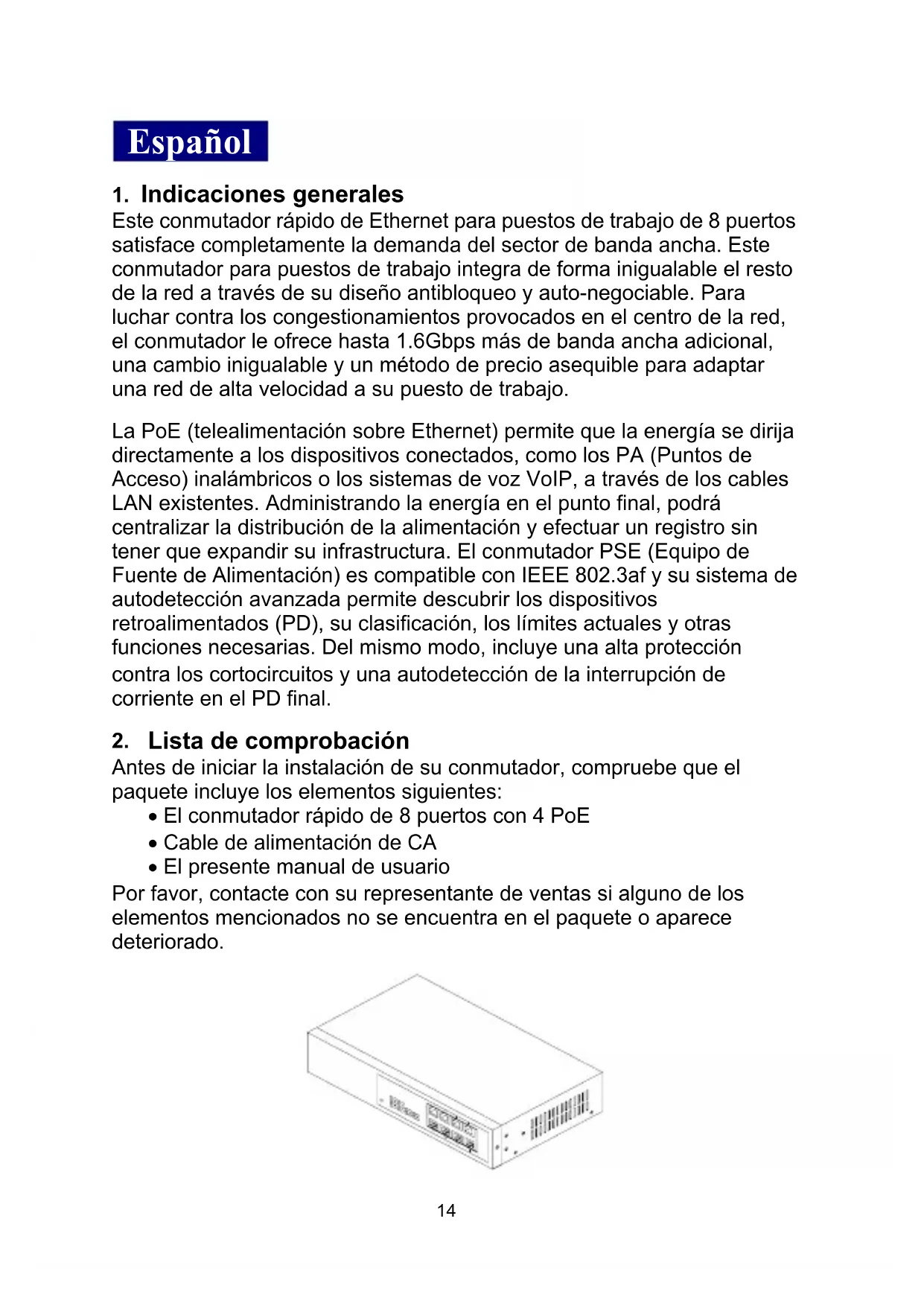

1. Indicaciones generales

Este conmutador rápido de Ethernet para puestos de trabajo de 8 puertos satisface completamente la demanda del sector de banda ancha. Este conmutador para puestos de trabajo integra de forma inigualable el resto de la red a través de su diseño antibloqueo y auto-negociable. Para luchar contra los congestionamientos provocados en el centro de la red, el conmutador le ofrece hasta 1.6Gbps más de banda ancha adicional, una cambio inigualable y un método de precio asequible para adaptar una red de alta velocidad a su puesto de trabajo. La PoE (telealimentación sobre Ethernet) permite que la energía se dirija directamente a los dispositivos conectados, como los PA (Puntos de Acceso) inalámbricos o los sistemas de voz VoIP, a través de los cables LAN existentes. Administrando la energía en el punto final, podrá centralizar la distribución de la alimentación y efectuar un registro sin tener que expandir su infrastructura. El conmutador PSE (Equipo de Fuente de Alimentación) es compatible con IEEE 802.3af y su sistema de autodetección avanzada permite descubrir los dispositivos retroalimentados (PD), su clasificación, los límites actuales y otras funciones necesarias. Del mismo modo, incluye una alta protección contra los cortocircuitos y una autodetección de la interrupción de corriente en el PD final.

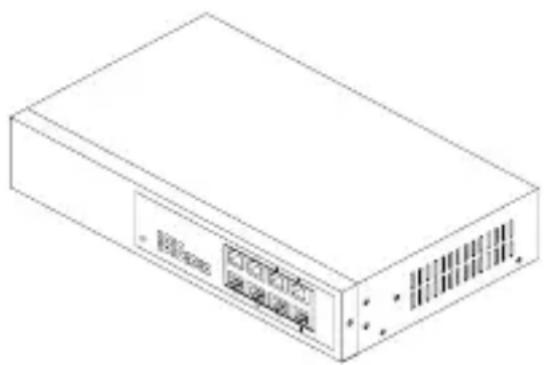

Lista de comprobación Antes de iniciar la instalación de su conmutador, compruebe que el paquete incluye los elementos siguientes:

• El conmutador rápido de 8 puertos con 4 PoE

• Cable de alimentación de CA

• El presente manual de usuario Por favor, contacte con su representante de ventas si alguno de los elementos mencionados no se encuentra en el paquete o aparece deteriorado.

143. Instalación del conmutador

Diseñado con el sistema „Plug-and-Play" (Conectar y reproducir), el conmutador Rápido es muy fácil de instalar y de utilizar. Podrá comprobar fácilmente el estado del puerto y de la red y resolver los problemas mediante el diagnóstico de la LED. La conexión automática con todos los puertos del conmutador también le permitirá conectarse al PC o al servidor sin ningún problema de cableado.

• En el conmutador, el puerto TP acepta el cruce automático MDI/MDI-X, por lo que se podrán utilizar ambos tipos de cable, de conexión directa (salidas de los cables de las tomas RJ-45 1, 2, 3, 6 a 1, 2, 3, 6 del TP 10/100M) y de conexión indirecta (de las salidas de los cables de las tomas RJ-45 1, 2, 3, 6 a 3, 6, 1, 2).

• Utilice la categoría de cables RJ-45 TP de nivel 5 para conectarse a un puerto TP del conmutador y conecte el otro extremo a un dispositivo de detección de redes como un servidor o un puesto de trabajo.

• Repita los pasos mencionados anteriormente, en función de las necesidades, para cada puerto RJ-45 que desee conectar a un dispositivo TP de Fast 10/100.

• Para la conexión de la red mediante el TP de Fast Ethernet ⎯ El nivel del cable deberá ser de la categoría 5 o de la categoría 5e con un largo máximo de 100 metros.

• Introduzca el cable de alimentación. La unidad integrada de alimentación interna que utilice un cable de CA distinto quedará disponible para distintas áreas. Conexión del TP del equipo PSE con los dispositivos retroalimentados (PD)

• Conecte el PSE a la fuente de alimentación de CA.

• Instale el el TP mediante el cable en el IEEE 802.3af PD para los puertos del 1 al 4. Nota: El conmutador podrá funcionar como cualquier otro conmutador que esté conectado a cualquier dispositivo distinto a los que utilizan la PoE.

• Instale el cable intermedio para la conexión de la red.

• Los puertos 5 a 8 son puertos TP para dispositivos no PoE.

154. Descripción de la LED

LED Color Función Alimentación Verde Se enciende cuando se activa la corriente de CC TP del conmutador fast al puerto 1 a 8 Act. PoE (Puerto 1 a 4) Verde Se enciende cuando la alimentación de la PoE está activa Enlace/Acción Verde Se enciende cuando la conexión al TP es buena Pestañea cuando se presenta cualquier tráfico 10/100Mbps Verde Se enciende la luz verde cuando se activa la velocidad de 100Mbps Se apaga cuando se activa la velocidad de 10Mbps

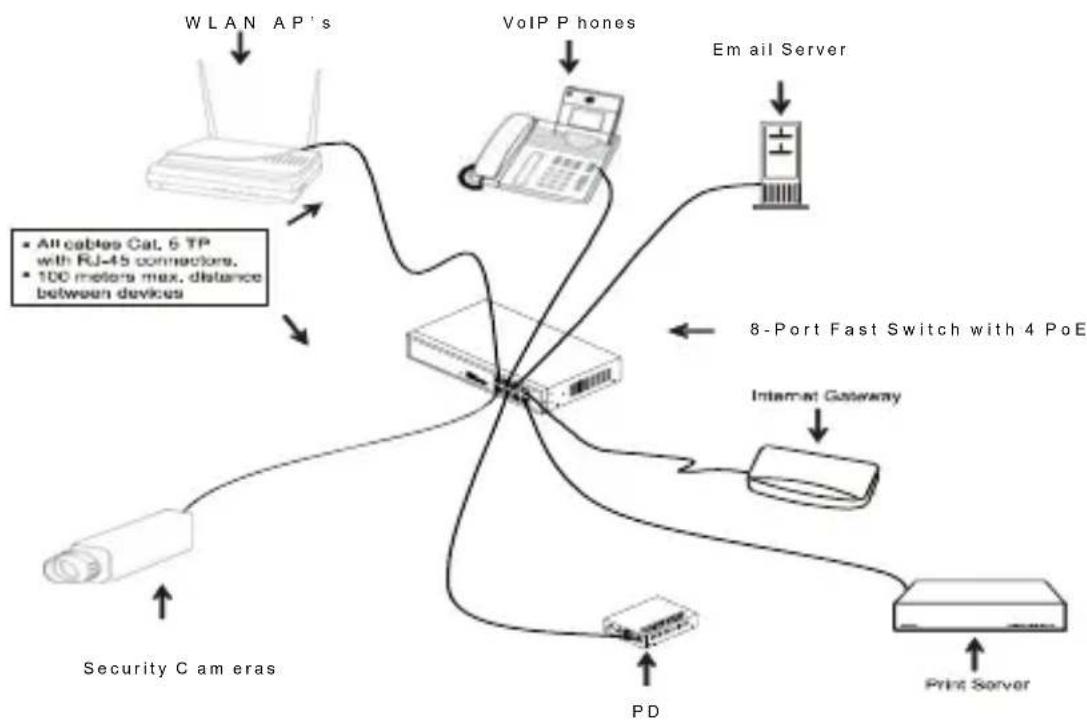

5. Conexión al dispositivo de 10/100Mbps y al PD

166. Especificaciones

• Normales: Telealimentación sobre Ethernet IEEE802.3 / 3u / 3x y 802.3af

• Transmisión: 10/100Mbps compatible con dúplex o semidúplex

• Ïndice de transferencia de datos: PPS (paquetes por segundo) Velocidad Velocidad de reenvío 100Mbps 148,800 PPS 10Mbps 14,880 PPS

• Dirección MAC y aprendizaje automático: hasta 1K

• Memoria del Búfer: 96Kbyte en búfer en forma de chip

• Control del flujo: IEEE802.3x compltible con transmisión bidireccional, control del flujo de contrapresión para semidúplex

• Método de conmutación: Almacenamiento & reenvío

• Soportes de alimentación del PSE: (Puerto 1 a 4) “Endpoint” (Punto final) mediante el enchufe TP 1, 2, 3, 6

• LED de diagnóstico: LED de sistema – Alimentación LED de la PoE– Acción de la PoE (Puerto 1 a 4) LED por puerto– Enlace / Act, 10/100Mbps

• Condiciones de alimentación: Línea de CA Voltaje/ Frecuencia 100-240V / 50-60Hz Consumo 4W como máx. (si no hay dispositivos PD conectados) o 65W como máxim. (con 4 dispositivos PoE x 15.4W conectados)

• Temperatura de funcionamiento: 0° a 40°C

• Humedad de funcionamiento: 10% a 90%

• Temperatura de almacenamiento: 0° a 55°C

• Dimensiones: 44(H) × 220(W) × 130.5(D) mm

• Compatible con FCC Art 15 Clase A, marca aprobada por la CE Nota: Para conectar este dispositivo al rúter, puente o conmutador, le rogamos lea detenidamente el manual de usuario correspondiente. 17Français
