ES5844P - Interruptor Edimax - Manual de utilização gratuito

MANUAL DE UTILIZADOR ES5844P Edimax

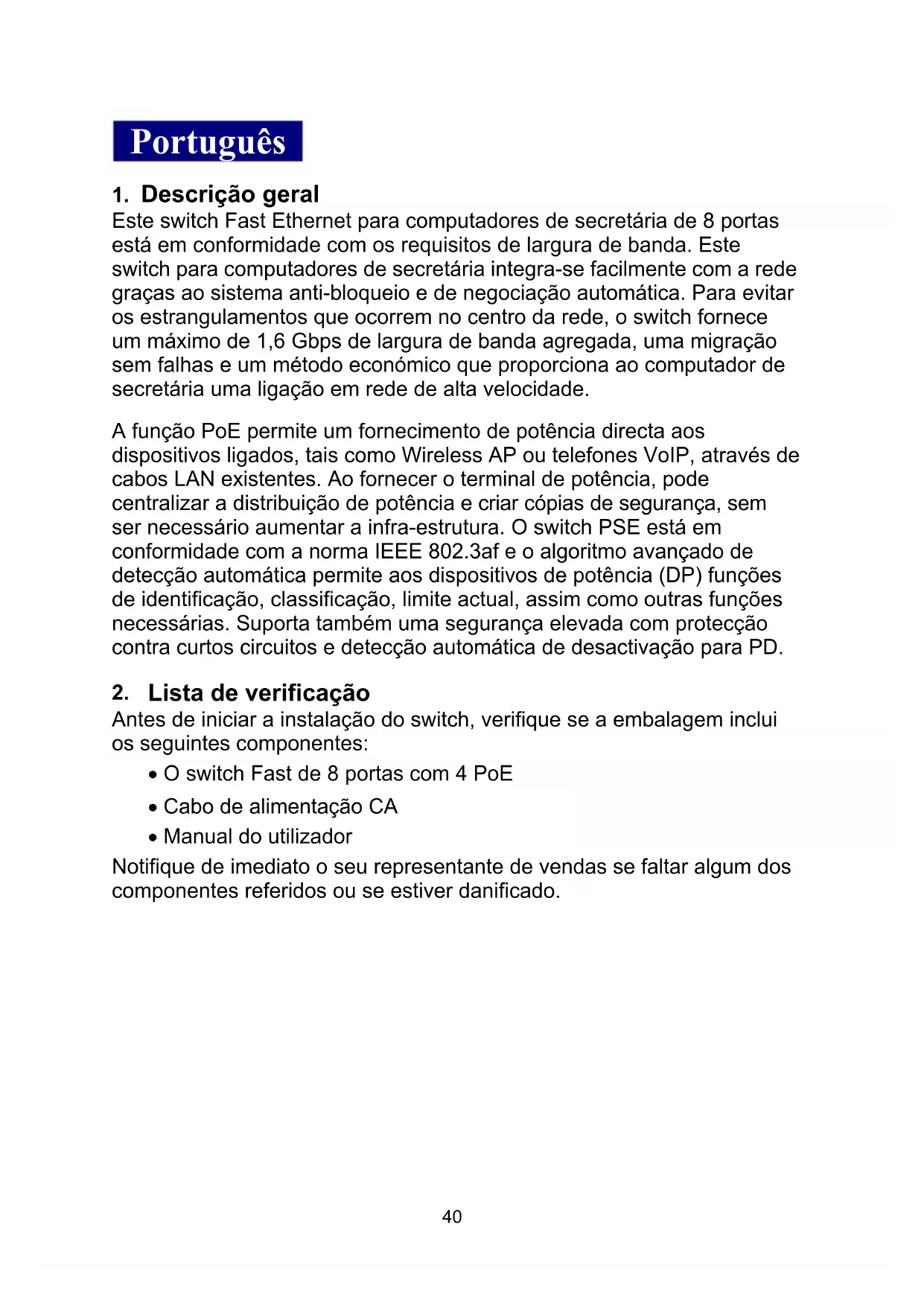

Este switch Fast Ethernet para computadores de secreção de 8 portas está em conformidade com os requisitos de largura de banda. Este switch para computadores de secreção integra-se fácilmente com a rede gratas aoSYSTEMA anti-bloqueio e deegotização automatística. Para fazer os estrangulamentos que ocorreim no centro da rede, o switch fornece um maior de 1,6 Gbps de largura de banda aggregada, uma migração sem falhas e um método econômico que proporciona ao computador de secreção uma ligação em rede de alta velocidade.

A funcão PoE permite um fornecimento de potência directa aos dispositivos ligados, tíis como Wireless AP ou Telefones VoIP, atraves de cabos LAN existentes. Ao fornecer o terminal de potência, pode centralizar a distribuição de potência e Criar copias de segança, sem ser necessário fazer a infra-estrutura. O switch PSE está em conformidade com a norma IEEE 802.3af e o algo giro do avançado de detectação automatica permite aos dispositivos de potência (DP) funções de identificacao, classificação, limite actual, assim como outras funções necessarias. Suporta也是非常 uma segança elevada com proteção contra curtos circuitos e detectação automatica de desactivação para PD.

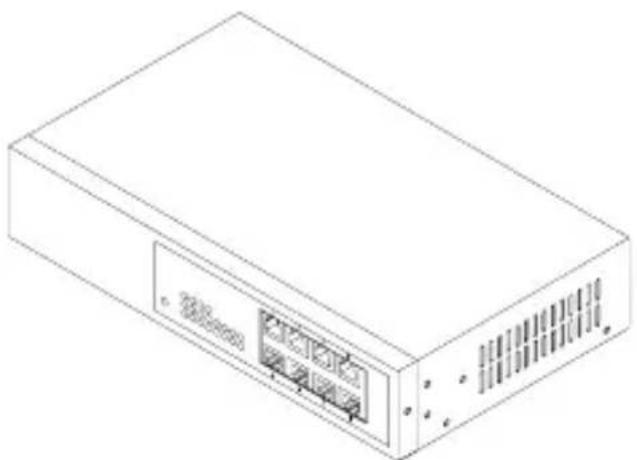

2. Listadecertificateao

Antes de.iniciar a instalacao do switch,verifique se a embalagem inclui os segunte componentes:

• O switch Fast de 8 portas com 4 PoE
• Cabo de alimentação CA
• Manual do'utilizar

Notifique de imediato o seurepresentante de vendas se fazer algoq dos componentes referidos ou se estiver danificado.

3. Instalar o switch

O design Plug-and-Play permite uma fácil instalação e'utilização. O estado da rede e das portas pode ser fácilmente monitorizado e a resolution de problemas pode ser effectuada atraves de LEDs de diagnóstico. O cruzamento automatico dos fios em todas as portas do switch permitte également efectuar ligação ao servidor ou PC sem quaisquer problemas com cabos.

• No switch, a porta TP suporta o cruzamento automatico MDI/MDI-X, para que possam ser realizados ambos os temas de cabo, tanto ligaçao directa (Saidas de pinos dos cabos para a tomada RJ-45 1, 2, 3, 6 para 1, 2, 3, 6 em 10/100M TP) como cruzada (Saidas de pinos dos cabos para tomada RJ-45 1, 2, 3, 6 a 3, 6, 1, 2).
• Ligue o cabo TP RJ-45 Cat. 5 a uma porta TP do switch e insira a outra extremidade num dispositivo com ligação de rede, como por exemplo, uma estação de trabalho ou um servidor.
• Se necessário, repita os passos indicados acima para cada porta RJ-45 que pretende ligar a um dispositivo Fast 10/100 TP.

• Para uma liação de rede Fast Ethernet TP

• O tipo de cabo que deve utiliser é Cat. 5 ou Cat. 5e com um comprimento máximo de 100 metros.

• Insira o cabo de alimentação. está disponible uma unidade de potência interna incorpORA com um cabo de alimentação CA不同类型 para和地区 Distinas.

Switch PSE TP com Dispositivo com alimentação (DP)

• Ligue o switch PSE a uma fonte de alimentacao CA.

• Ligue o cabo de suporte TP a IEEE 802.3af PD nas portas 1 a 4.

Nota: o switch pode functionar como um switch normal com ligação a dispositivos não PoE.

Ligue o cabo de suporte para ligação à rede.
- As portas 5 a 8 são portas TP normais para dispositivos não PoE.

4. Descrição dos LED

LED Cor	Função
Potência	Verde	Acende-se quando a alimentação CC entra noSYSTEMA
Portas 1 a 8 do Fast Switch TP
PoE Act (Portas 1 a 4)	Verde	Acende-se quando a potência de alimentação PoE está activa
Ligação/Acção	Verde	Acende-se quando a ligação TP é adequada Fica intermitente quando se verifica a presence de tráfego
10/100 Mbps	Verde	Acende-se a verde quando a velocidade de 100 Mbps está activa Desliga-se quando a velocidade de 10 Mbps está activa

5. Ligação a um disposítivo de 10/100 Mbps e DP

6. Especificações

• Normas : IEEE802.3 / 3u / 3xe 802.3af Power over Ethernet
• Transmissão : 10/100 Mbps suporta full ou half duplex
• Velocidade de transferencia de dados : PPS (pacotes por?).

Velocidade Velocidade de reencaminhamento

100 Mbps 148.800 PPS

10 Mbps 14.880 PPS

Endereço MAC e aprendizagem automática: até 1 K
- Memória intermédia : 96 Kbytes na memória intermédia da estrutura dos chips
- Controlo de fluxo: conformidade com a norma IEEE802.3x para full-duplex, Controlo de fluxo Backpressure para half-duplex
- Método de ligação : Store & forward
- Interface de rede : 8 portas RJ-45 de 10/100 Mbps
- Cabo UTP : 10 BASE-T: UTP Cat. 3, 4, 5 ou superior, 100 BASE-TX: UTP Cat. 5 ou superior
- A Alimentação de potência PSE suporta: (Portas 1 a 4) "Terminal" atraves do pino TP 1, 2, 3, 6
- LEDs de diagnóstico :

LED doSYSTEMA - Potência

LED de PoE - PoE Act (Portas 1 a 4)

Por LED de portas - Link / Act, 10/100 Mbps

• Requisitos de potência : Linha CA

Tensão/frequency	100-240 V / 50-60 Hz
Consumo	Máx. de 4 W (caso não esteja ligado nenhum dispositivo DP) ou máx. de 65 W (com dispositivos PoE 4 x 15,4 W ligados)

• Temperatura de funciona : 0^ a 40^
• Humidade deestraciono : 10% a 90%
• Temperatura de armazenamento: 0^ a 55^
• Dimensoes : 44 (A) × 220 (L) × 130,5 (P) mm
• Conformidade com a FCC Parte 15 Classe A, Aprovação da marca CE

Nota: para ligar este dispositivo a um router, bridge ou switch, consulte o respective manual的技术o do dispositivo.
