| Tipo de produto | Comutador Ethernet rápido não gerenciado |
| Marca | Edimax |
| Modelo | ES3124RL |
| Número de portas | 24 portas RJ-45 10/100 Mbit/s |
| Velocidade | 10/100 Mbit/s com auto-negociação |
| Padrões de rede | IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, IEEE 802.3x |
| Funcionalidades | Auto MDI/MDI-X, controle de fluxo bidirecional simultâneo, modo store-and-forward |
| Tabela de endereços MAC | 8.000 entradas |
| Memória buffer | 160 Kio |
| Alimentação | Interna 100-240 VCA, 50/60 Hz, saída 3,3 V CC / 4 A |
| Consumo elétrico | Aproximadamente 13,2 W |
| Dimensões (L × P × A) | 440 × 200 × 44 mm (montável em rack 19 polegadas) |
| Peso | Aproximadamente 2,5 kg |
| Indicadores | Alimentação (verde fixo), Link/Atividade (verde fixo/piscando) |
| Instalação | Plug-and-play, nenhum software necessário |
| Manutenção e limpeza | Desconecte o aparelho antes de limpar. Use um pano macio e seco. Não use líquidos ou aerossóis. |
| Segurança | Não expor à umidade ou calor excessivo. Desconectar em caso de tempestade. |
| Peças sobressalentes e reparabilidade | Nenhuma peça destacável pelo usuário. Para qualquer reparo, entre em contato com o suporte técnico. |
| Compatibilidade | Todos os protocolos de rede padrão |
| Certificações | CE, FCC classe A |
Perguntas frequentes - ES3124RL Edimax
Perguntas dos utilizadores sobre ES3124RL Edimax
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Interruptor em formato PDF gratuitamente! Encontre o seu manual ES3124RL - Edimax e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. ES3124RL da marca Edimax.
MANUAL DE UTILIZADOR ES3124RL Edimax

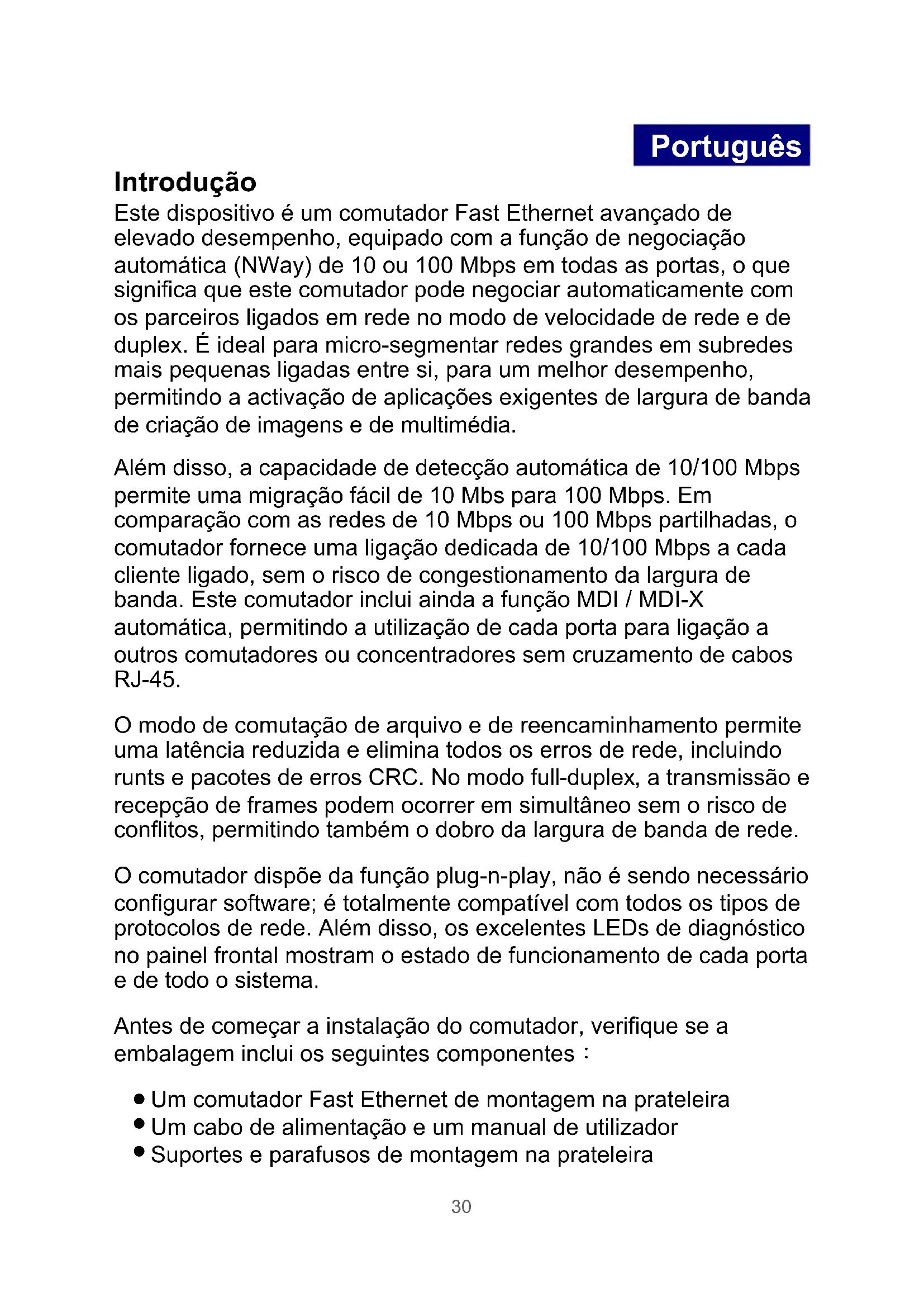

Este disposicao é um comutador Fast Ethernet avancao de elevado desempenho, equipao com a funcao de negotiaocao automatica (NWay) de 10 ou 100 Mbps em todas as portas, o que significa que este comutador pode negotiar automaticamente com os parceiros ligados em rede no modo de velocidade de rede e de duplex. E ideal para micro-segmentar redes grandes em subredes mais��enas ligadas entre si, para um melhor desempenho, permitindo a activacao de aplicacoes exigentes de largura de banda decriacao de imagens e de multimedia.
Além disso, a capacidade de detectação automatica de 10/100 Mbps permitte uma migração fácil de 10 Mbs para 100 Mbps. Em comparação com as redes de 10 Mbps ou 100 Mbps partilhadas, o cometador fornece uma ligação dedicada de 10/100 Mbps a cada cliente ligado, sem o risco de congestionamento da largura de banda. Este cometador inclui也可能 a funcção MDI / MDI-X automática, permitindo a utilização de cada porta para ligação a outros cometadores ou concentradores sem cruzamento de cabos RJ-45.
O modo de comutatione de arquivo e de reencaminhamento permite uma latencia reduzida e elimina todos os erros de rede, incluindo runts e pacotes de erros CRC. No modo full-duplex, a transmissao e recepcao de frames poder ocorro em simultaneo sem o risco de conflitos, permitindo也是非常 o dobro da largura de banda de rede.
O comutador dispõe da funcão plug-n-play, não é送给 necessário configurar software; é totalmente compatível com todos os想不到 protocolos de rede. Além disso, os excellentes LEDs de diagnóstico no pailen frontal使我am o estado de functiәnamento de cada porta e de todo oSYSTEMA.
Antes de partir a instalação do comutador, verifique se a embalagem inclui os seguintes componentes :
- Um comutador Fast Ethernet de montagem na prateleira
- Um cabo de alimentação e um manual de'utilizar
- Suportes e parafusos de montagem na prateleira

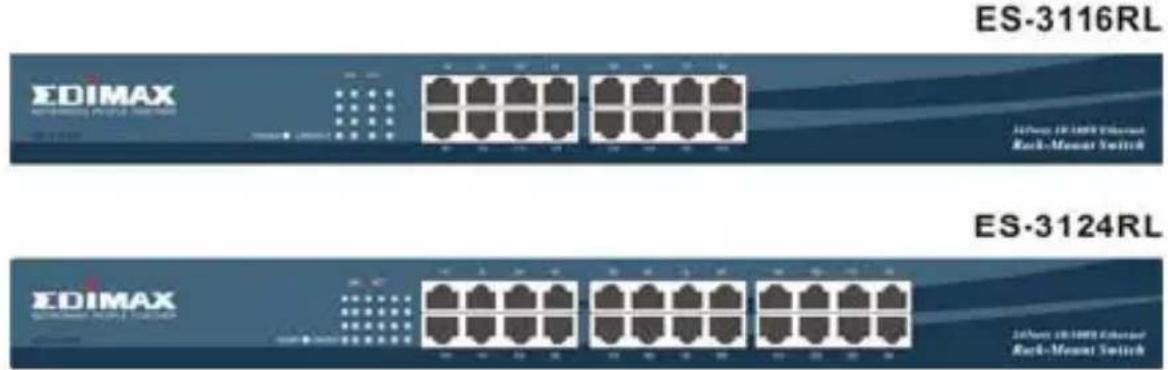

CharacteristicadoLED
Consulte a segunteabela para saber quais ascharacteristicado LED
| LED Estado Funcionamento | ||
| Potência | Fixo Verde A | corrente está ligada |
| Desligado A | corrente está desligada | |
| Ligação/ Acção | Fixo Verde A | porta está ligada |
| Intermitente Verde | A porta está a transmitir/receber dados. | |
| Desligado | Sem ligation | |
Ligação das estações
Ligue cada estação ao comutador com o cabo de par trançados. Ligue um conector RJ-45 a uma porta RJ-45 do comutador e o除外 conector RJ-45 à placá de rede da estação. Ligue o comutador à corrente e oSYSTEMA entra em funçãoamento. No que respeita à seleção de cabos, consulta a segunteabela.
Ligação dos comutadores
Para efectuar uma ligação entre comutasções, utilize uma das portas para efectuar a ligação a outras cometador atraves de um cabo normal ou cruzado. Uma vez que todas as portas incluem a função MDI / MDI-X automatística, utilize um cabo simples para fazer uma ligação cometador a cometador.
Para seleccionar os cabos, consulte a segunteabela :
| Velocidade de rede | Tipo de cabo | Comprimento máx. |
| 10 Mbps Cat. | 3, 4, 5 UTP/STP 100 metros | |
| 100 Mbps Cat. | 5 UTP/STP 100 metros |
Montagem em prateleira
O comutador pode ser autônomo ou montado numa prateleira normal para equipamento de 19 polegadas. A montagem na prateleira permite uma instalação organizada se dispor de various dispositivos de rede. O comutador é fornecido com Doyle suportes e parafusos.optionais de montagem em prateleira. Estes são utilizados para montar o aparelho na prateleira.
Characteristicas先进技术
| Padão | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX Funcionamento IEEE 802.3x full duplex e controlo de fluxo |
| Interface | 16/24*portas Fast Ethernet RJ-45 de 10/100 Mbps |
| Uplink | MDI/MDI-X automatística (Cruzamento automático) |
| Velocidade de rede | Detecção automatística dos modos 10/100Mbps e Full/Half duplex |
| Tabela de endereções MAC | Entradas MAC de 8K |
| Memória | 160 Kbytes |
| Fonte de alimentação | Fonte de alimentação interna 3,3 V 4A (100-240 V/ 50-60 Hz) |
| EMI CE e FCC classe A | |
