Termék típusa	Nem menedzselt gyors Ethernet kapcsoló
Márka	Edimax
Modell	ES3124RL
Portok száma	24 darab RJ-45 10/100 Mbit/s port
Adatsebesség	10/100 Mbit/s automatikus egyeztetéssel
Hálózati szabványok	IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, IEEE 802.3x
Funkciók	Auto MDI/MDI-X, kétirányú egyidejű adatfolyam-szabályozás, store-and-forward mód
MAC-címtábla	8 000 bejegyzés
Puffermemória	160 KiB
Tápegység	Belső 100-240 V AC, 50/60 Hz, kimenet 3,3 V DC / 4 A
Áramfogyasztás	Körülbelül 13,2 W
Méretek (Sz × M × Ma)	440 × 200 × 44 mm (19 hüvelykes állványba szerelhető)
Tömeg	Körülbelül 2,5 kg
Jelzőfények	Tápellátás (zöld, folyamatos), Kapcsolat/Adatforgalom (zöld, folyamatos/villogó)
Telepítés	Plug-and-play, nincs szükség szoftverre
Karbantartás és tisztítás	Áramtalanítsa a készüléket tisztítás előtt. Használjon puha, száraz ruhát. Ne használjon folyadékokat vagy aeroszolokat.
Biztonság	Ne tegye ki nedvességnek vagy túlzott hőnek. Zivatar esetén húzza ki a dugaszt.
Alkatrészek és javíthatóság	Nincsenek felhasználó által cserélhető alkatrészek. Javításhoz forduljon a műszaki támogatáshoz.
Kompatibilitás	Minden szabványos hálózati protokoll
Tanúsítványok	CE, FCC A osztály

Gyakran ismételt kérdések - ES3124RL Edimax

Hogyan kell telepíteni az Edimax ES3124RL kapcsolót?

A kapcsoló plug-and-play. Csatlakoztassa a tápkábelt, majd csatlakoztassa hálózati eszközeit az RJ-45 portokhoz egyenes vagy keresztezett Ethernet kábelekkel (auto MDI/MDI-X). Nincs szükség szoftveres konfigurációra.

Mit jelentenek a jelzőfények?

A Tápellátás jelzőfény zölden folyamatosan világít, ha a készülék be van kapcsolva. A Kapcsolat/Adatforgalom jelzőfény zölden folyamatosan világít, ha a port csatlakoztatva van, villog adatforgalom esetén, és nem világít, ha nincs kapcsolat.

Használhatom ezt a kapcsolót 5-ös kategóriájú kábelekkel?

Igen, 100 Mbit/s sebességhez használjon Cat. 5 UTP/STP kábeleket, maximum 100 méter hosszúságban.

A kapcsoló támogatja a teljes duplex módot?

Igen, minden port támogatja a teljes duplex módot IEEE 802.3x adatfolyam-szabályozással, lehetővé téve az egyidejű adatküldést és -fogadást.

Hogyan szereljem a kapcsolót egy állványba?

Használja a mellékelt konzolokat és csavarokat a kapcsoló rögzítéséhez egy szabványos 19 hüvelykes állványban. A készülék sík felületen is használható.

A kapcsoló kompatibilis a 10 Mbit/s hálózatokkal?

Igen, visszafelé kompatibilis a 10BASE-T (10 Mbit/s) hálózatokkal az automatikus egyeztetésnek köszönhetően.

Mit tegyek, ha egy Kapcsolat/Adatforgalom jelzőfény nem gyullad ki?

Ellenőrizze az Ethernet kábel csatlakozását mindkét oldalon. Győződjön meg arról, hogy a csatlakoztatott eszköz be van kapcsolva, és a kábel nem hibás. Próbálja ki egy másik porton.

Csatlakoztathatok több kapcsolót egymáshoz?

Igen, a kapcsolók összekapcsolhatók bármelyik port segítségével egyenes vagy keresztezett kábellel, az auto MDI/MDI-X funkciónak köszönhetően.

Mennyi a kapcsoló áramfogyasztása?

A fogyasztás körülbelül 13,2 W (belső tápegység 3,3 V / 4 A).

Szükséges-e illesztőprogram vagy szoftver a kapcsolóhoz?

Nem, a kapcsoló teljesen plug-and-play, és nem igényel illesztőprogramot vagy telepítőszoftvert.

HASZNÁLATI ÚTMUTATÓ ES3124RL Edimax

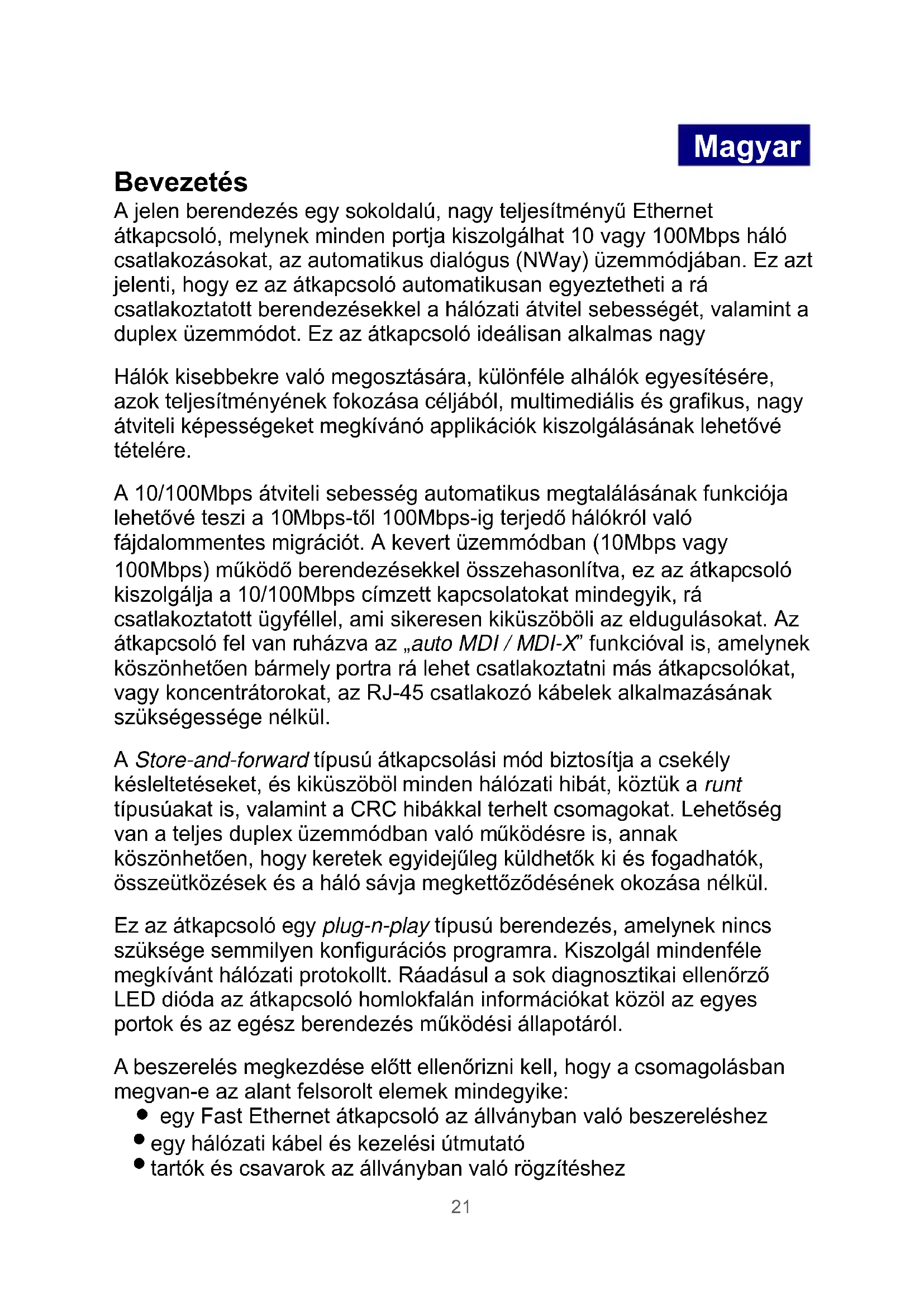

A jelen berendezés egy sukoldalu, nagy teljesitményü Ethernet atkapcsoló, melynek minded portja kiszolgálhat 10 vagy 100Mbps haló csatlakozásokat, az automatikus dialógus (NWay) üzemmodjában. Ez azt jalenti, hogy ez az atkapcsoló automatikusan egyeztetheti a rácsatlakoztatott berendzesekkel a halózati átvitel sebességét, valamint a duplex üzemmodot. Ez az atkapcsoló ideálisan alkalmas nagy

Hálók kisebbekre való megosztára, kūlönféle alhálók egyesítésére, azok teljesitményének fokozása celjából, multimedíalis és grafikus, nagy átviteli képességeket megkivánó applikácik kiszolgálásanak lehetővételère.

A 10/100Mbps átviteli sebesség automatikus megtalálásanak funkciója lehetővé teszi a 10Mbps-tól 100Mbps-ig terjedő halókról való fájdalommentes migráciot. A kevert üzemmodban (10Mbps vagy 100Mbps) működő berendezésekel összehasonlítva, ez az atkapcsoló kiszolgálja a 10/100Mbps címzett kapcsolatokat mindegyik, rá csatlakoztatott ügyfellem, ami sikeresen kiküszöböli az eldugulásokat. Az atkapcsoló fel van ruházva az „auto MDI / MDI-X" funkcióval is, amelynek kösönhetően barmely portra ră lehet csatlakoztatni más atkapcsolókat, vagy koncentratorokat, az RJ-45 csatlakozó pábelek alkalmazásanak szükségessége nélkül.

A Store-and-forward típus átkapcsolási mod biztositja a csekély késleltetések, és kiküszöböl minded halózati hibát, Köztük a runt típusúkat is, valamint a CRC hibákkal terhelt csomagokat. Lehetőseg van a teljes duplex üzemmodban való működésre is, annak kösönhetően, hogy keretek egyidejüleg kuldhetők ki és fogadhatók, összeütközesek és a haló sávja megkettőódésénék okozása nélkül.

Ez az atkapcsoló egy plug-n-play típus berendezés, amelynek nincs szüksége semmilyen konfigurációs programra. Kiszolgál mindedféle megkivant halózati protokollt. Raadásul a tok diagnosztikai Ellenőrző LED dióda az atkapcsoló homlokalán informáciokat közöl az egyes portok és az egész berendezés működési allapotáról.

A beszerelés megkezdésé elöttt Ellenőrizni kell, hogy a csomagolásban megvan-e az alant felsorolt elemek mindegyike:

• egy Fast Ethernet atkapcsoló az állványban való beszereléshez
• egy halózati kabel és kezelési utmutató
• tartók és csavarok az állványban való rögzítéshez

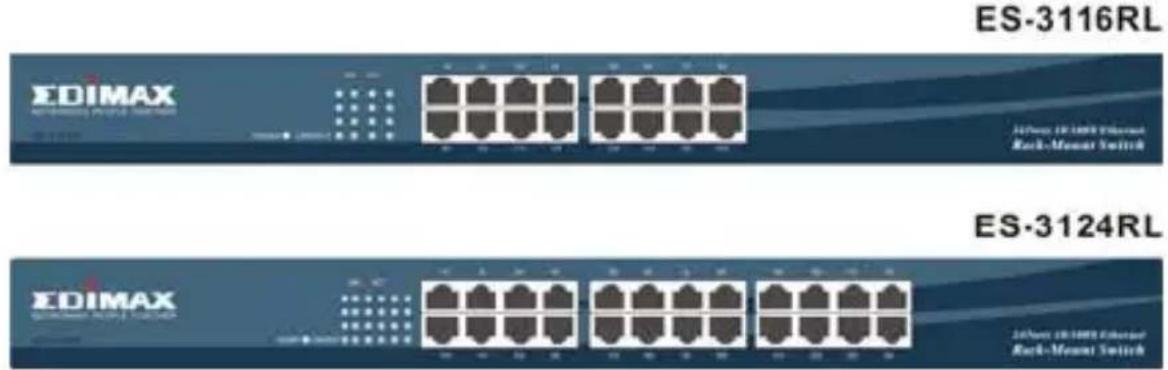

A LED Ellenőrő diódk jelentése

A LED Ellenőrő diódk által jelzett állapotok leírasat a következő tablázat tartalmazza

LED Állapot Jelentés
Power	zöld – világít A betáplálás be van kapcsolva
	nem világít A betáplálás ki van kapcsolva
Link/Act	zöld – világít Ez a port csatlakoztatva van
	zöld – lüktet A port adatokat küld/fogad.
	nem világít Nincs csatlakoztatva

A számítógepek csatlakoztatása

Az egyes szamítogepek az atkapcsolóhoz csavaritott kabelle
csatlakoztathotk. Egy RJ-45 csatlakozór rá kell csatlakoztatni
az atkapcsolóban levő RJ-45 aljzatra, a masik RJ-45 csatlakozót
pedig a szamítogehp halózati kartyaján levő aljzatba. Az
atkapcsoló páfeszültsegének bekapcsolása után az már
muködésre kész. A kabelek kivalasztásaról az utmutatónk
további réssezben levő tablázatban talász informáciot.

Más atkapcsolók csatlakoztatása

Más atkapcsolócksatlakoztatasához az atkapcsoló tetszöleges portja felhasznalható, amelyhez normal vagy ámenetes kabel rácsatlakoztatható. Mivel az atkapcsoló minded portjakiszolgálja az MDI / MDI-X automatikus kivalaszto funkciót, két atkapcsoló összekapcsolásához normal kabel hasznalható fel.

Az alábbi táblázat megadja a kábel kivalasztásra vonatkoź ojanlásokat :

Gyorsaság Kábeltípus	Max. hosszúság
10Mbps UTP/STP 3, 4, 5. kat. 100 méteter
100Mbps UTP/STP 5 kategória 100 méteter

Beszerelés az állványba

Az atkapcsolot fuggetlen berendezeskent is be lehet kottni, vagy egy standard 19 collos alvanyba szerelve. Az allvanyba valo beszerelés lehetové teszi bonyolutabb bekotesek rendezesét is. Az atkapcsolot két.optionalis tartóval szallitjuk, az allvanyba valo beszereléshez, a szükséges csavarokkal egyutt.

Specifikácio

Standard	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3x teljes duplex üzemmodú mūködés, és az átaramlás Ellenőrzésé
Csatlakozók	16/24 port 10/100Mbps RJ-45 Fast Ethernet
Összekapcsolás más átkapcsolókkal	Auto MDI/MDI-X(az átmenetes/nem átmenetes kábelek automatikus kivalasztása)
Sebesség	10/100Mbps teljes vagy félduplex üzemmodban, automatikus detekcióval
MAC címek táblázata	8K a MAC tetelekre
Memória	160 kilobájt
Betaplálás	Beépített pápegység 3.3V 4A (100-240V/ 50-60Hz)
Elektromágneses zavarok	a CE és az FCC szabványainak megfelel az A osztályú berendez sék számára
