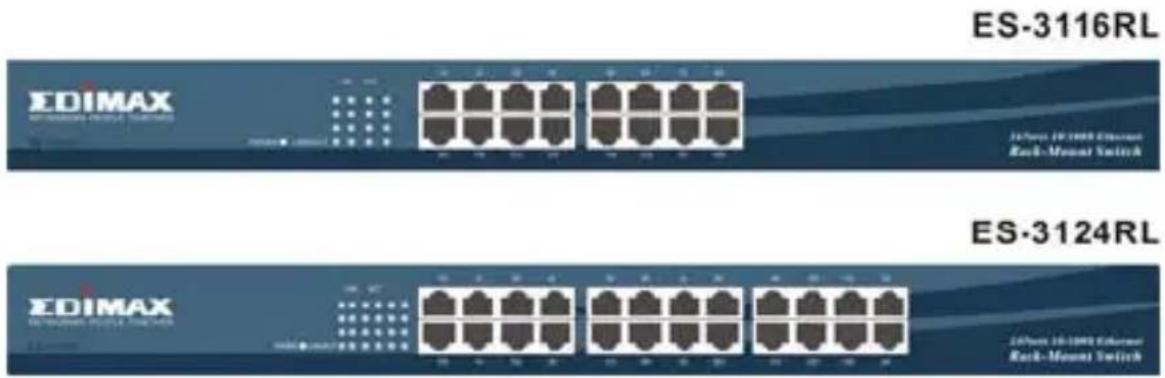

ES3124RL - Переключатель Edimax - Бесплатное руководство пользователя

Тип продукта	Неуправляемый быстрый Ethernet-коммутатор
Бренд	Edimax
Модель	ES3124RL
Количество портов	24 порта RJ-45 10/100 Мбит/с
Скорость передачи	10/100 Мбит/с с автосогласованием
Сетевые стандарты	IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, IEEE 802.3x
Особенности	Auto MDI/MDI-X, двунаправленное управление потоком, режим store-and-forward
Таблица MAC-адресов	8000 записей
Буферная память	160 КБ
Питание	Внутренний, 100-240 В переменного тока, 50/60 Гц, выход 3,3 В постоянного тока / 4 А
Потребляемая мощность	Около 13,2 Вт
Размеры (Д × Ш × В)	440 × 200 × 44 мм (возможна установка в стойку 19 дюймов)
Вес	Около 2,5 кг
Индикаторы	Питание (зеленый постоянный), Связь/Активность (зеленый постоянный/мигающий)
Установка	Подключи и работай (Plug-and-play), не требуется программного обеспечения
Обслуживание и очистка	Перед очисткой отключите устройство. Используйте мягкую сухую ткань. Не используйте жидкости или аэрозоли.
Безопасность	Не подвергайте воздействию влаги или чрезмерной жары. Отключайте во время грозы.
Запасные части и ремонтопригодность	Нет деталей, обслуживаемых пользователем. Для ремонта обращайтесь в службу технической поддержки.
Совместимость	Все стандартные сетевые протоколы
Сертификаты	CE, FCC класс A

Часто задаваемые вопросы - ES3124RL Edimax

Как установить коммутатор Edimax ES3124RL?

Коммутатор является подключаемым и работающим (plug-and-play). Подключите кабель питания, затем подключите сетевые устройства к портам RJ-45 с помощью прямых или перекрестных кабелей Ethernet (auto MDI/MDI-X). Никакой настройки программного обеспечения не требуется.

Каково значение индикаторов?

Индикатор Питание горит постоянно зеленым, когда устройство включено. Индикатор Связь/Активность горит постоянно зеленым, если порт подключен, мигает при активности и не горит, если нет соединения.

Можно ли использовать этот коммутатор с кабелями категории 5?

Да, для скорости 100 Мбит/с используйте кабели Cat. 5 UTP/STP максимальной длиной 100 метров.

Поддерживает ли коммутатор полно дуплексный режим?

Да, все порты поддерживают полнодуплексный режим с управлением потоком IEEE 802.3x, что позволяет одновременно передавать и принимать данные.

Как установить коммутатор в стойку?

Используйте прилагаемые кронштейны и винты для крепления коммутатора в стандартную стойку 19 дюймов. Устройство также можно использовать на ровной поверхности.

Совместим ли коммутатор с сетями 10 Мбит/с?

Да, он обратно совместим с сетями 10BASE-T (10 Мбит/с) благодаря автосогласованию.

Что делать, если индикатор Связь/Активность не загорается?

Проверьте подключение кабеля Ethernet с обеих сторон. Убедитесь, что подключенное устройство включено и кабель не поврежден. Попробуйте другой порт.

Можно ли соединить несколько коммутаторов между собой?

Да, вы можете соединять коммутаторы, используя любой порт с прямым или перекрестным кабелем, благодаря функции auto MDI/MDI-X.

Какова потребляемая мощность коммутатора?

Потребляемая мощность составляет около 13,2 Вт (внутренний блок питания 3,3 В / 4 А).

Требуется ли для коммутатора драйвер или программное обеспечение?

Нет, коммутатор полностью plug-and-play и не требует драйверов или установки программного обеспечения.

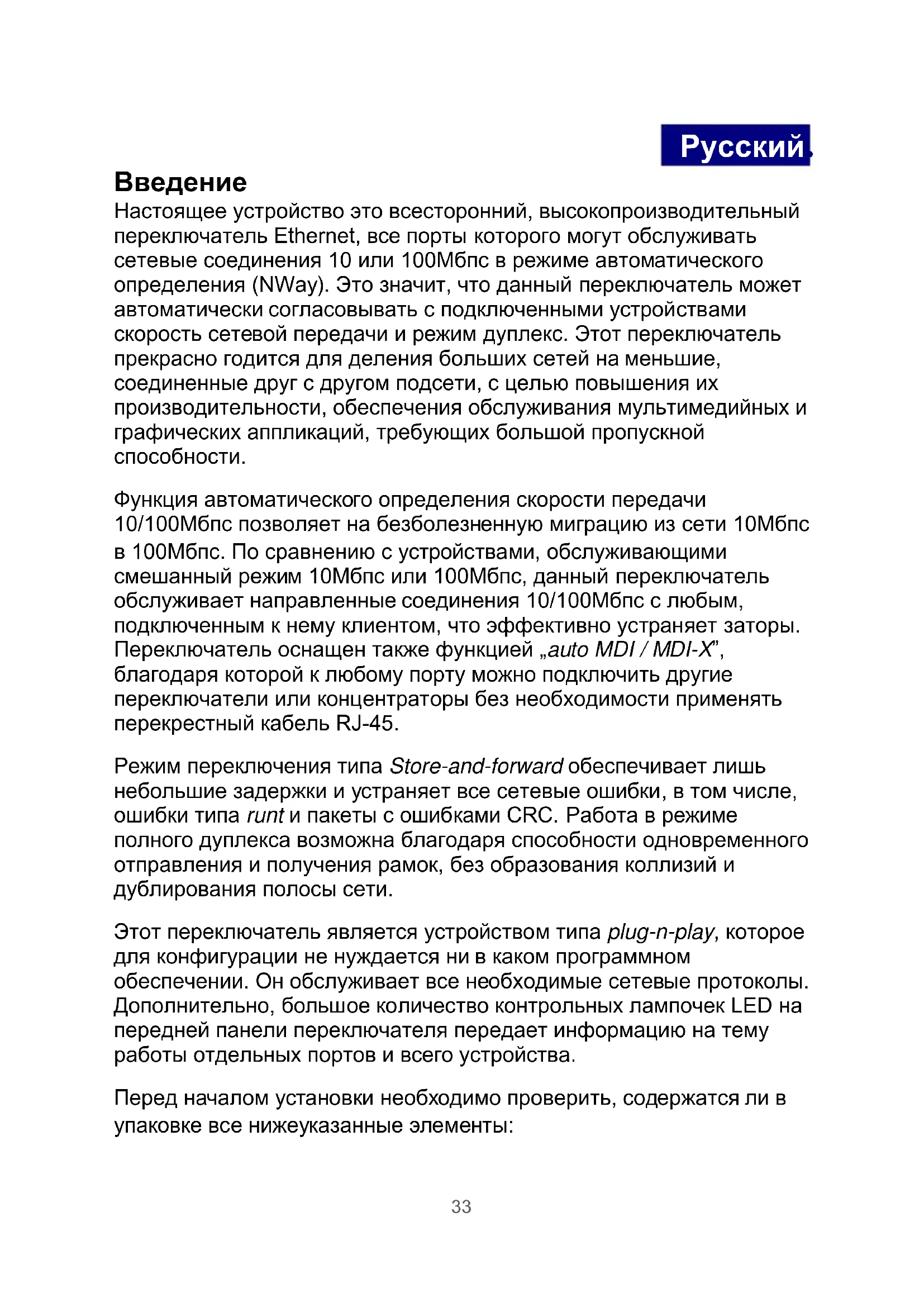

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ES3124RL Edimax

Описиме ТИПОВ COСТОЕНЯ, СИГHAЛN3ИРУЕМБИХ KOHTРОЛHBIMI Ламночами LED, п徳ставленив Ннжeyka3aHHоТаблице.

LED	Состаянne	З国有资产e
Power	3e lienbий - горит	Питане Вклочeно
	He рогит	Питане Выковено
Link/Act	3e lienbий - 琥�ит	Этот порт подклочeно
	3e lienbий - MiГаeТ	Порг отправлиет/принимаeted данные
	He рогит	Нет сединеняe

Подклочене komьтepов

OчeredиКOMnbIOTepbI NOdKJIIOUaOTcK NepeKJIIOUaTeJIcC NOMOuKpyeHbIX Ka6eJ. OdIN pa3bem RJ-45 HuxHo BBeCTn B rHe3do RJ-45 nepeKJIIOUaTeJIa, a BTOPOJ pa3beM RJ-45, B rHe3do cTeBOJ KAPTOUKN KOMNbIOTepa. Pocne BKJIIOUeHnI\PtAnHnI nepeKJIIOUaTeJIa, OH rOTOB K pa6oTe. INΦopMaцnHa TeMy BbIbopa Ka6eJ npeDcTaBJIeHa B Ta6nIuce, B daJIbHeNWe Yactn INHcTpyKzIn.

PoiKJIouHne Ipyrnx IpeKeIouaTeJei

Для подкюець другх поеклюателов можно Испльзовать любов порtn поеклюател, в которь можно Ввесн обьчный пл поек畴сы Кабел. Так kaк Вс порты поеклюателя обслухиваю Функцию авTomаточеckого вьбopa MDI / MDI-X, дя coединения дых пөреклюателов можно рименять обьчный Кабел.

B Hnkeyka3aHHoT Ta6Piue IpeIcTaBHeHbI peKOMeHaCuN IO Bbl6opy Ka6eIa:

Скорочь	Тип кабеля	Макс. Длина
10M6пс	Кат. 3, 4, 5 UTP/STP	100metpoB
100M6пс	Кат. 5 UTP/STP	100metpoB

MOHTAX B CTOKKe

IpeeknouateB moxho yctaHOBTb B kaueCTBe He3aBNCMOy cTpoiCTBa nIN BBecTN B CTAHapTHbI 19-IOIMOBbl CTOAK. MoNTaK B cTore Ke I03BOJare TnpBecTN B nopAOK 6oJee cNoXhIe yCTaHOBKn. IpeeknouateB noCTaBnAreTcC dBymr ONUHOJIbHbIMN KOHCOLJAMn dJa YCTaHOBKN B CTOJKe N C Heo6XODMbIMn 6oTTamn.

Cneunfkaua

Стандарт	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3x pajobа в рекIME полно дулескады с контrolя Teчения
Соединения	16/24 постов 10/100M6пс RJ-45 Fast Ethernet
Соединения с другим пераючateямп	Auto MDI/MDI-X(aВТOMATИЧЕСКМ Быбор перахочьх/нелерхочьх kaбелей)
Сkopость	10/100M6пс в рекIME пOLHOrO/пOLуДУнLEКСС aВТOMATИCHESКIM DeTEKTIPROBAHNEM
Табица adPECOB MAC	8К на поциMAC
Памяты	160
Питанne	Встpoenv�ьй бLOК пITAнь 3.3В 4A (100-240В/ 50-60Фц)
Зльекомагнистные помexи	СоOTВETCTBYET Т repeбоваим hopm CE и FCC дlya Клиаса A
