ES5800P - Переключатель Edimax - Бесплатное руководство пользователя

Тип продукта	Коммутатор Fast Ethernet на 8 портов с 4 портами PoE
Сетевые стандарты	IEEE 802.3, 802.3u, 802.3x, 802.3af (PoE)
Скорость передачи	10/100 Мбит/с, полный дуплекс и полудуплекс
Количество портов	8 портов RJ-45 10/100 Мбит/с, порты 1-4 с поддержкой PoE
Питание PoE	IEEE 802.3af, до 15,4 Вт на порт, общая мощность до 65 Вт
Метод коммутации	Store-and-Forward
Управление потоком	IEEE 802.3x (полный дуплекс), обратное давление (полудуплекс)
Таблица MAC-адресов	1 Кб
Буферная память	96 Кб
Электропитание	100–240 В переменного тока, 50/60 Гц
Потребляемая мощность	4 Вт макс. (без PoE), 65 Вт макс. (с 4 устройствами PoE по 15,4 Вт)
Размеры (В × Ш × Г)	44 × 220 × 130,5 мм
Рабочая температура	от 0 °C до 40 °C
Температура хранения	от 0 °C до 55 °C
Рабочая влажность	от 10% до 90%
Сертификаты	FCC Part 15 Class A, CE
Тип кабеля	10Base-T: UTP Cat. 3, 4, 5 или выше; 100Base-TX: UTP Cat. 5 или выше
Максимальная длина кабеля	100 метров
Дополнительные функции	Автосогласование, авто MDI/MDI-X, установка Plug-and-Play
Световые индикаторы	Индикаторы: Питание, PoE (порты 1-4), Связь/Активность, 10/100 Мбит/с

Часто задаваемые вопросы - ES5800P Edimax

Как установить коммутатор Edimax ES5800P?

Установка осуществляется по принципу Plug-and-Play: подключите кабель питания, соедините кабели RJ-45 с сетевыми устройствами и вышестоящим портом (роутер/модем); порты автоматически выполняют автосогласование.

Какие порты поддерживают питание PoE?

Порты 1-4 совместимы с IEEE 802.3af и обеспечивают до 15,4 Вт каждый.

Какова максимальная общая мощность PoE?

Максимальная общая мощность составляет 65 Вт (4 порта × 15,4 Вт).

Можно ли подключить устройство без PoE к порту PoE?

Да, коммутатор автоматически определяет устройства PoE (PD) и подает питание только на совместимые устройства. Устройство без PoE работает нормально без питания на этих портах.

Что означают индикаторы коммутатора?

Питание (зеленый постоянный): устройство включено. PoE (зеленый постоянный): питание подается на порт. Связь/Акт (зеленый постоянный = установлено соединение, мигание = активность). 10/100M (зеленый = 100 Мбит/с, выключен = 10 Мбит/с).

Какой тип кабеля использовать для сетевых подключений?

Для 100Base-TX используйте кабель UTP Cat 5 или выше. Для 10Base-T подходит кабель Cat 3, 4, 5 или выше. Максимальная длина — 100 метров.

Поддерживает ли коммутатор автоматическое перекрестное соединение кабелей?

Да, все порты поддерживают авто MDI/MDI-X, что позволяет использовать как прямые, так и перекрестные кабели.

Какова потребляемая мощность коммутатора?

Без устройств PoE потребление составляет около 4 Вт. С 4 устройствами PoE по 15,4 Вт — до 65 Вт.

Что делать, если сетевое соединение не устанавливается?

Проверьте, что кабель правильно подключен, исправен и его длина не превышает 100 м. Убедитесь, что удаленное устройство включено и индикаторы Связь горят. Попробуйте другой порт или другой кабель.

Можно ли использовать коммутатор с роутером или другим коммутатором?

Да, просто подключите кабель RJ-45 между коммутатором и роутером/коммутатором. Благодаря функции автосогласования дополнительная настройка не требуется.

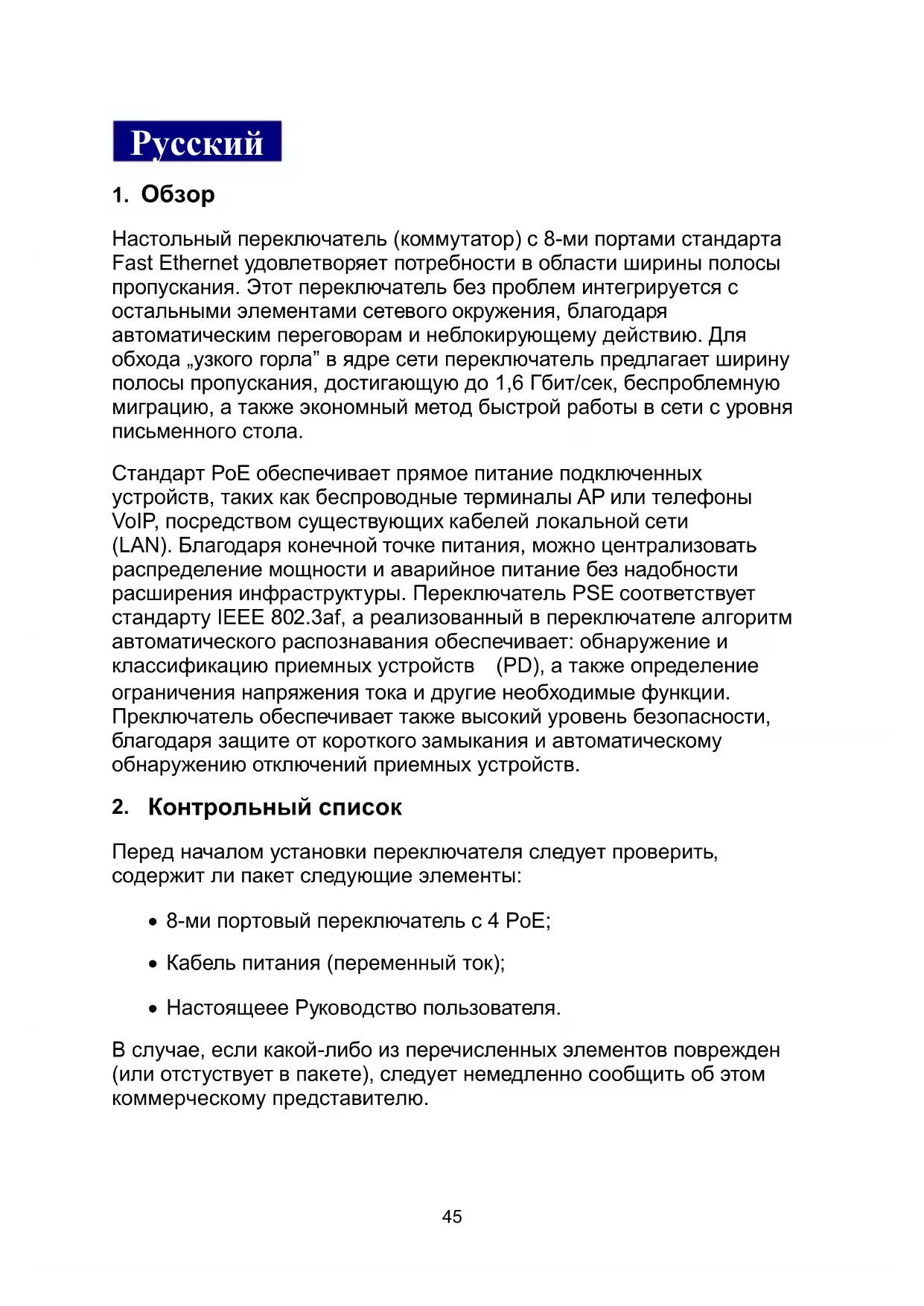

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ES5800P Edimax

Настольный переключатель (коммутатор) с 8-ми портами стандарта Fast Ethernet удовлетворяет потребности в области ширины полосы пропускания. Этот переключатель без проблем интегрируется с остальными элементами сетевого окружения, благодаря автоматическим переговорам и неблокирующему действию. Для обхода „узкого горла“ в ядре сети переключатель предлагает ширину полосы пропускания, достигающую до 1,6 Гбит/сек, беспроблемную миграцию, а также экономный метод быстрой работы в сети с уровня письменного стола.

Стандарт PoE обеспечивает прямое питание подключенных устройств, таких как беспроводные терминалы AP или телефоны VoIP, посредством существующих кабелей локальной сети (LAN). Благодаря конечной точке питания, можно централизовать распределение мощности и аварийное питание без надобности расширения инфраструктуры. Переключатель PSE соответствует стандарту IEEE 802.3af, а реализованный в переключателе алгоритм автоматического распознавания обеспечивает: обнаружение и классификацию приемных устройств (PD), а также определение ограничения напряжения тока и другие необходимые функции. Преключатель обеспечивает также высокий уровень безопасности, благодаря защите от короткого замыкания и автоматическому обнаружению отключений приемных устройств.

2. Контрольный список

Перед началом установки переключателя следует проверить, содержит ли пакет следующие элементы:

• 8-ми портовый переключатель с 4 PoE;
- Кабель питания (переменный ток);
- Настоящее Руководство пользователя.

В случае, если какой-либо из перечисленных элементов поврежден (или отступствует в пакете), следует немедленно сообщить об этом коммерческому представителю.

3. Инсталляция переключателя

Благодаря технологии типа „Plug-and-Play“, переключатель прост в инсталляции и эксплуатации. Можно легко вести наблюдение за состоянием сети и порта, а диагностические индикаторы LED дают возможность быстрого обнаружения неисправностей. Кроме того, автоматическая коммутация кабельной сети во всех портах переключателя позволяет получить соединение с сервером или компьютером, чтобы избежать проблем, связанных с кабельной сетью.

- Порт ТР переключателя обслуживает автоматическую коммутацию MDI/MDI-X, поэтому можно применять оба вида кабелей: прямые (контакты кабеля для разъема RJ-45 1, 2, 3, 6 по 1, 2, 3, 6 в 10/100M ТР) и коммутированные (контакты кабеля для разъема RJ-45 1, 2, 3, 6 по 3, 6, 1, 2);

- Для соединений с портом ТР переключателя следует применять кабели RJ-45 ТР категории 5, при этом другой конец кабеля подключается к сетевому распознавающему устройству, такому как: рабочая станция или сервер;

- Повторите вышеуказанные этапы для каждого порта RJ-45, который должен быть подключен к устройству Fast 10/100 TP;

• В случае сетевого соединения Fast Ethernet TP:

— Следует применять кабель категории 5 или 5е, максимально 100 метровой длины;

- Подключить кабель питания. В иных странах доступен встроенный внутренний питатель, пользующийся иным кабелем питания.

Переключатель PSE TP с приемным устройством (PD)

- Подключить переключатель PSE к источнику питания (переменного тока);

- Подключить кабель носителя ТР к приемному устройству IEEE 802.3af (порты с 1 по 4);

Примечание: Переключатель может работать как обычный переключатель, обеспечивающий соединения с устройствами иного стандарта, чем PoE.

- Установить кабель носителя для обеспечения сетевого подключения;

- Порты с 5 по 8 являются портами чисто ТР, предназначенными для устройств иного стандарта, чем PoE.

4. Описание индикаторов LED

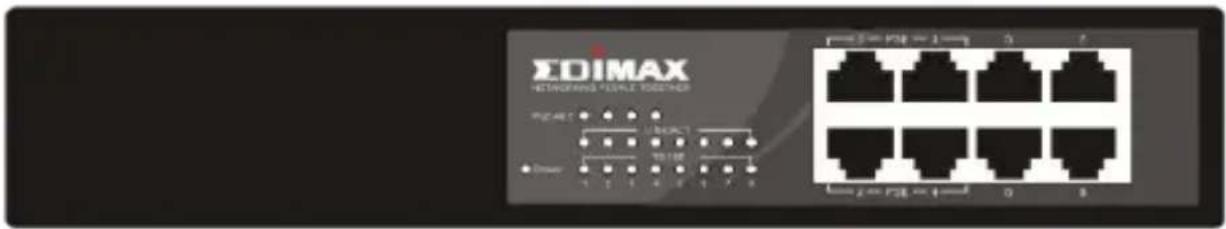

SDIMAX NETWORKS & NETWORKS Port selection 1 2 3 4 5 6 7 8 Driver 1 2 3 4 5 6 7 8 3 5 6 0 8

Индикатор LED	Цвет Функция
Power	Зеленый	Загорается при появлении питания DC.
Быстрый Переключатель ТР (порты с 1 по 8)
PoE Act(Порты с 1по 4)	Зеленый	Загорается при активном питании PoE.
Link/Act Зеленый		Загорается при правильном соединении ТР.Мигает при наличии трафика в сети.
10/100 Мбит/сек	Зеленый	Загорается при активной скорости передачи, составляющей 100 Мбит/сек.Гаснет при активной скорости передачи, составляющей 10 Мбит/сек.

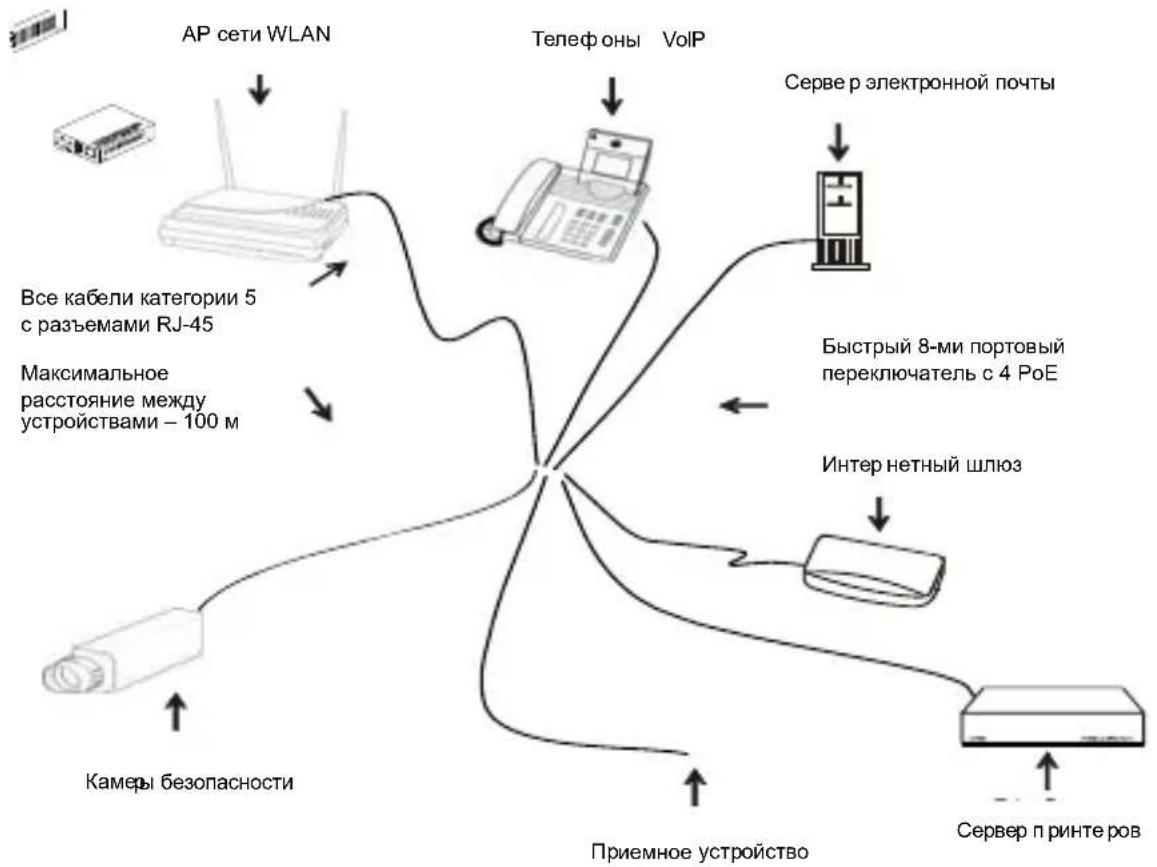

5. Подключение к устройству 10/100 Мбит/сек и к приемному устройству (PD)

6. Спецификации

• Стандарты: IEEE802.3 / 3u / 3x и 802.3af Power over Ethernet;
  • Передача: Обслуживание 10/100 Мбит/сек (полный дуплекс или полудуплекс);
• Скорость передачи данных: в PPS (пакеты в секунду):

Скорость	Скорость передачи
100 Мбит/сек	148.800 PPS
10 Мбит/сек	14.880 PPS

• MAC-адрес и автоматическое обучение: до 1 К;
• Буферная память: 96 Кбайт в буфере объема памяти;
• Управление потоком: согласно IEEE802.3x (полный дуплекс), Управление потоком с механизмом backpressure (полудуплекс);
• Метод переключения: Запомнить и выслать;
• Сетевой интерфейс: 8 потров RJ-45 10/100 Мбит/сек;

• Кабель UTP: 10BASE-T: UTP категории 3, 4, 5 или выше, 100BASE-TX: UTP категории 5 или выше;

• Обслуживание питания PSE: (Порты с 1 по 4);
  Конечный пункт через разъем ТР 1, 2, 3, 6;

• Диагностические индикаторы LED:

Система LED – Power

PoE LED – PoE Act (Порты с 1 по 4)

Per Port LED – Link / Act, 10/100 Мбит/сек

- Требования относительно питания: питание от сети переменного тока

Напряжение /Частота	100-240 В / 50-60 Гц
Потреблениемощности	Максимально 4 Вт (в случае отсутствияподключенных приемных устройств) илимаксимально 65 Вт (с 4-мяподключенными приемнымиустройствами PoE (4 x 15,4 Вт)

- Температура во время работы: 0 – 40°C;

• Влажность во время работы: 10 – 90%;

- Температура хранения: 0 – 55°C;

• Габариты: 44 (Выс.) × 220 (Шир.) × 130,5 (Глуб.) мм;

- Соответствие с FCC 15 Часть Класс А, Утверждение по обозначению СЕ.

Примечание: Для подключения устройства к Роутеру, Мосту или Переключателю, следует воспользоваться Техническими руководствами данных устройств.
