ES5800P - Interruptor Edimax - Manual de utilização gratuito

Tipo de produto	Comutador Fast Ethernet 8 portas com 4 portas PoE
Padrões de rede	IEEE 802.3, 802.3u, 802.3x, 802.3af (PoE)
Taxa de transferência	10/100 Mbit/s, full duplex e half duplex
Número de portas	8 portas RJ-45 10/100 Mbit/s, portas 1 a 4 com suporte PoE
Alimentação PoE	IEEE 802.3af, até 15,4 W por porta, potência total 65 W máx
Método de comutação	Store-and-Forward
Controle de fluxo	IEEE 802.3x (full duplex), back pressure (half duplex)
Tabela de endereços MAC	1 KB
Memória buffer	96 KB
Fonte de alimentação	100–240 V CA, 50/60 Hz
Consumo	4 W máx (sem PoE), 65 W máx (com 4 dispositivos PoE 15,4 W)
Dimensões (A × L × P)	44 × 220 × 130,5 mm
Temperatura de operação	0 °C a 40 °C
Temperatura de armazenamento	0 °C a 55 °C
Umidade de operação	10 % a 90 %
Certificações	FCC Parte 15 Classe A, CE
Tipo de cabo	10Base-T: UTP Cat. 3, 4, 5 ou superior; 100Base-TX: UTP Cat. 5 ou superior
Comprimento máx. do cabo	100 metros
Recursos adicionais	Auto-negociação, auto MDI/MDI-X, instalação Plug-and-Play
Indicadores luminosos	LEDs: Alimentação, PoE (portas 1-4), Link/Atividade, 10/100 Mbps

Perguntas frequentes - ES5800P Edimax

Como instalar o comutador Edimax ES5800P?

A instalação é Plug-and-Play: conecte o cabo de alimentação, conecte os cabos RJ-45 aos dispositivos de rede e à porta uplink (roteador/modem); as portas se auto-negociam automaticamente.

Quais portas suportam alimentação PoE?

As portas 1 a 4 são compatíveis com IEEE 802.3af e fornecem até 15,4 W cada.

Qual é a potência PoE total máxima?

A potência total máxima é de 65 W (4 portas × 15,4 W).

Posso conectar um dispositivo não PoE a uma porta PoE?

Sim, o comutador detecta automaticamente dispositivos PoE (PD) e fornece energia apenas para dispositivos compatíveis. Um dispositivo não PoE funciona normalmente sem alimentação nessas portas.

O que significam os LEDs do comutador?

Alimentação (verde fixo): o dispositivo está ligado. PoE (verde fixo): energia fornecida na porta. Link/Ativ (verde fixo = link estabelecido, piscando = atividade). 10/100M (verde = 100 Mbps, apagado = 10 Mbps).

Qual tipo de cabo usar para conexões de rede?

Para 100Base-TX, use um cabo UTP Cat 5 ou superior. Para 10Base-T, um cabo Cat 3, 4, 5 ou superior serve. O comprimento máximo é de 100 metros.

O comutador suporta cruzamento automático de cabos?

Sim, todas as portas possuem auto MDI/MDI-X, permitindo usar cabos retos ou cruzados indiferentemente.

Qual é o consumo elétrico do comutador?

Sem dispositivo PoE, o consumo é de aproximadamente 4 W. Com 4 dispositivos PoE de 15,4 W, atinge 65 W máximo.

O que fazer se a conexão de rede não estabelecer?

Verifique se o cabo está corretamente conectado, em bom estado e com comprimento inferior a 100 m. Certifique-se de que o dispositivo remoto está ligado e que os LEDs Link estão acesos. Tente outra porta ou outro cabo.

Posso usar o comutador com um roteador ou outro switch?

Sim, conecte um cabo RJ-45 entre o comutador e o roteador/switch. Nenhuma configuração adicional é necessária graças à função auto-negociação.

MANUAL DE UTILIZADOR ES5800P Edimax

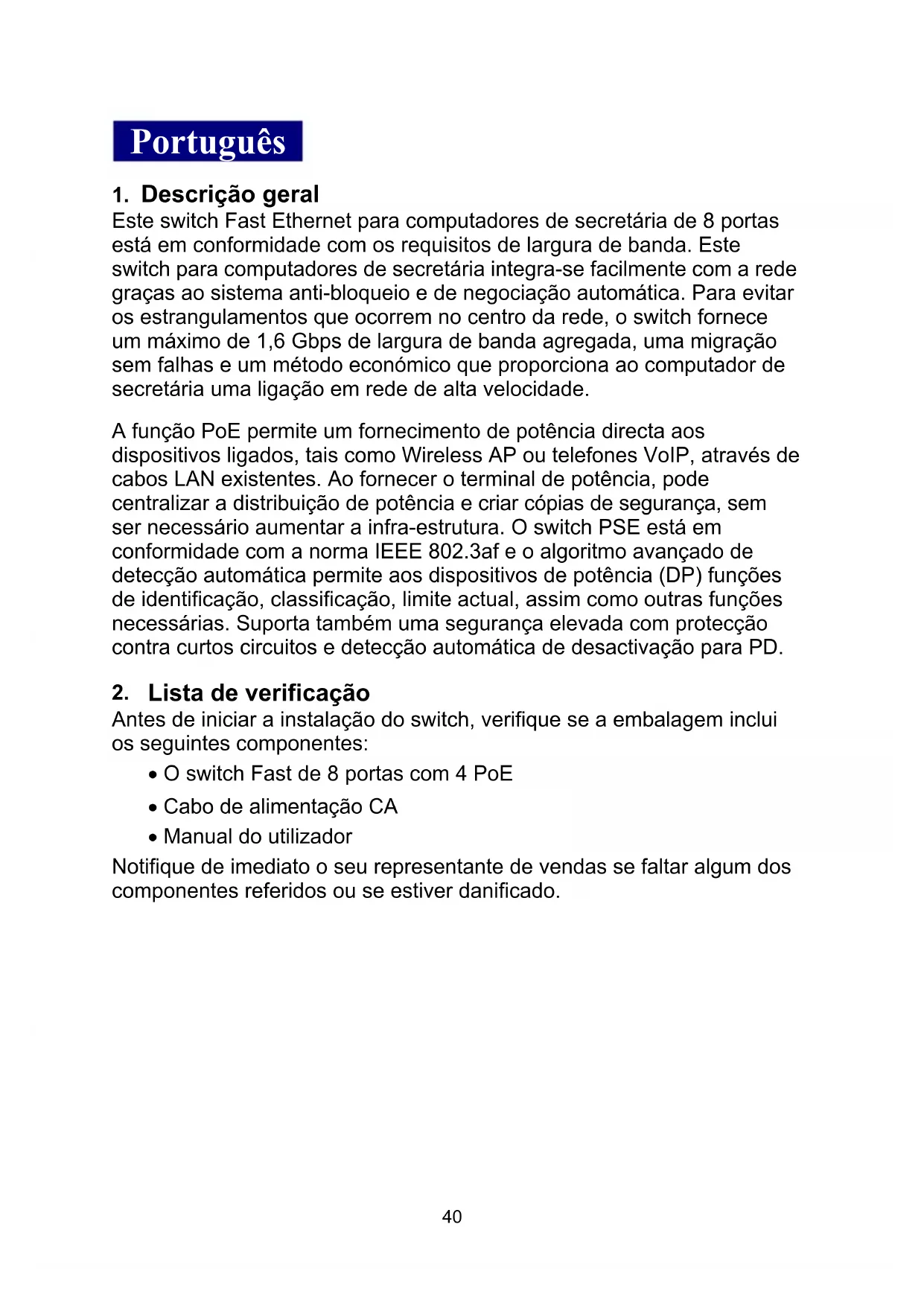

Este switch Fast Ethernet para computadores de secretária de 8 portas está em conformidade com os requisitos de largura de banda. Este switch para computadores de secretária integra-se facilmente com a rede graças ao sistema anti-bloqueio e de negociação automática. Para evitar os estrangulamentos que ocorrem no centro da rede, o switch fornece um máximo de 1,6 Gbps de largura de banda agregada, uma migração sem falhas e um método económico que proporciona ao computador de secretária uma ligação em rede de alta velocidade.

A função PoE permite um fornecimento de potência directa aos dispositivos ligados, tais como Wireless AP ou telefones VoIP, através de cabos LAN existentes. Ao fornecer o terminal de potência, pode centralizar a distribuição de potência e criar cópias de segurança, sem ser necessário aumentar a infra-estrutura. O switch PSE está em conformidade com a norma IEEE 802.3af e o algoritmo avançado de detecção automática permite aos dispositivos de potência (DP) funções de identificação, classificação, limite actual, assim como outras funções necessárias. Suporta também uma segurança elevada com protecção contra curtos circuitos e detecção automática de desactivação para PD.

2. Lista de verificação

Antes de iniciar a instalação do switch, verifique se a embalagem inclui os seguintes componentes:

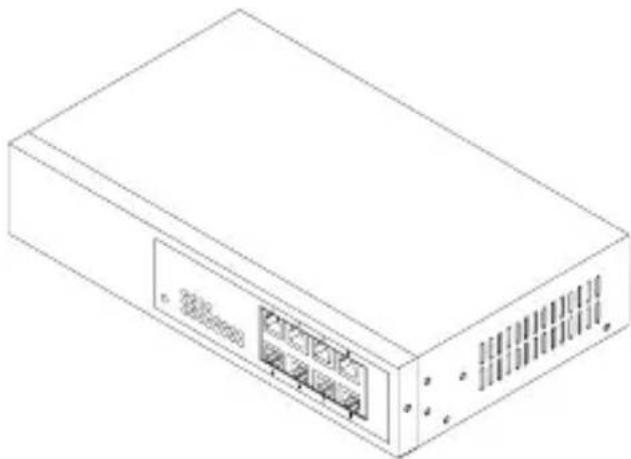

• O switch Fast de 8 portas com 4 PoE
• Cabo de alimentação CA
• Manual do utilizador

Notifique de imediato o seu representante de vendas se faltar algum dos componentes referidos ou se estiver danificado.

O design Plug-and-Play permite uma fácil instalação e utilização. O estado da rede e das portas pode ser facilmente monitorizado e a resolução de problemas pode ser efectuada através de LEDs de diagnóstico. O cruzamento automático dos fios em todas as portas do switch permite também efectuar ligação ao servidor ou PC sem quaisquer problemas com cabos.

- No switch, a porta TP suporta o cruzamento automático MDI/MDI-X, para que possam ser utilizados ambos os tipos de cabo, tanto ligação directa (Saídas de pinos dos cabos para a tomada RJ-45 1, 2, 3, 6 para 1, 2, 3, 6 em 10/100M TP) como cruzada (Saídas de pinos dos cabos para tomada RJ-45 1, 2, 3, 6 a 3, 6, 1, 2).

- Ligue o cabo TP RJ-45 Cat. 5 a uma porta TP do switch e insira a outra extremidade num dispositivo com ligação de rede, como por exemplo, uma estação de trabalho ou um servidor.

- Se necessário, repita os passos indicados acima para cada porta RJ-45 que pretende ligar a um dispositivo Fast 10/100 TP.

- Para uma ligação de rede Fast Ethernet TP

— O tipo de cabo que deve utilizar é Cat. 5 ou Cat. 5e com um comprimento máximo de 100 metros.

- Insira o cabo de alimentação. Está disponível uma unidade de potência interna incorporada com um cabo de alimentação CA diferente para áreas distintas.

Switch PSE TP com Dispositivo com alimentação (DP)

- Ligue o switch PSE a uma fonte de alimentação CA.

- Ligue o cabo de suporte TP a IEEE 802.3af PD nas portas 1 a 4.

Nota: o switch pode funcionar como um switch normal com ligação a dispositivos não PoE.

- Ligue o cabo de suporte para ligação à rede.

- As portas 5 a 8 são portas TP normais para dispositivos não PoE.

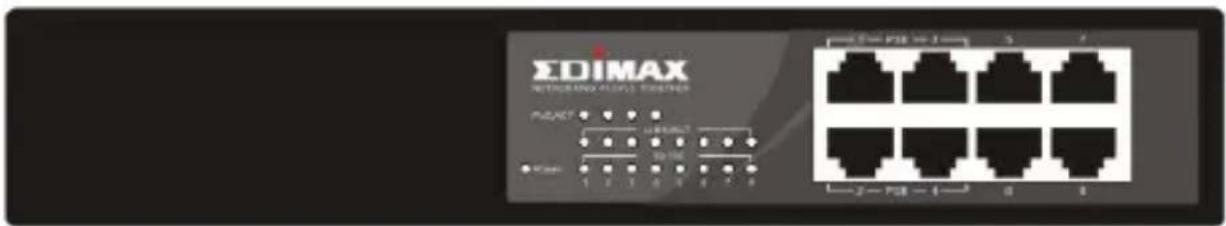

4. Descrição dos LED

LED Cor	Função
Potência	Verde	Acende-se quando a alimentação CC entra no sistema
Portas 1 a 8 do Fast Switch TP
PoE Act (Portas 1 a 4)	Verde	Acende-se quando a potência de alimentação PoE está activa
Ligação/Acção	Verde	Acende-se quando a ligação TP é adequada Fica intermitente quando se verifica a presença de tráfego
10/100 Mbps	Verde	Acende-se a verde quando a velocidade de 100 Mbps está activa Desliga-se quando a velocidade de 10 Mbps está activa

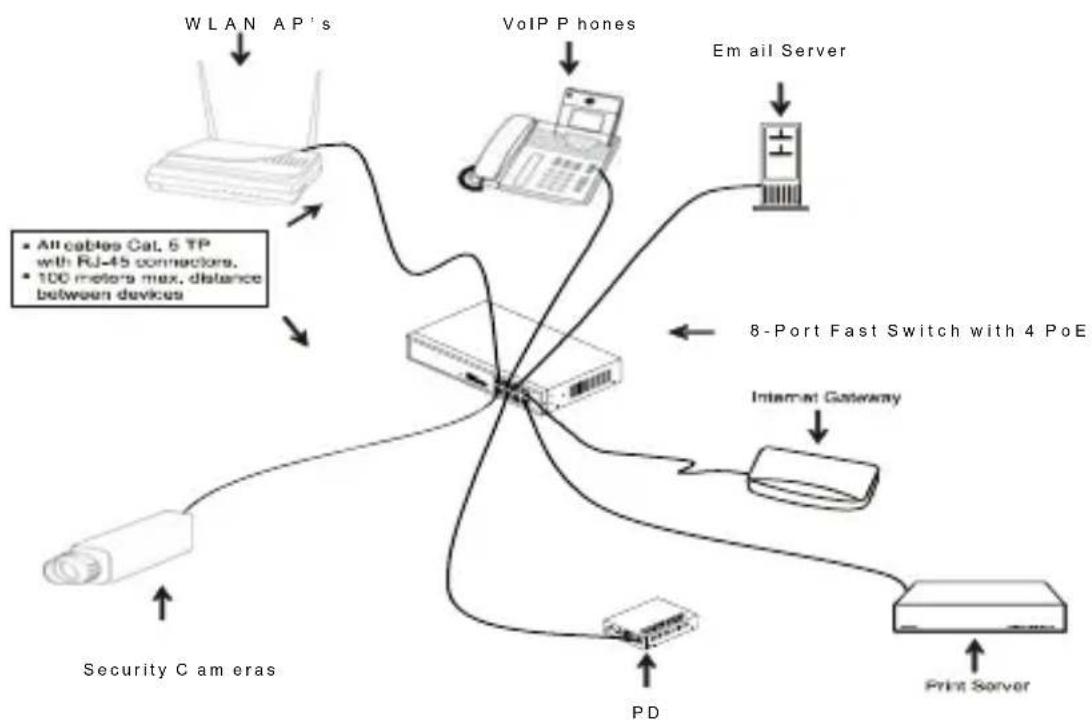

5. Ligação a um dispositivo de 10/100 Mbps e DP

• Normas : IEEE802.3 / 3u / 3x e 802.3af Power over Ethernet
• Transmissão : 10/100 Mbps suporta full ou half duplex
• Velocidade de transferência de dados : PPS (pacotes por segundo)

Velocidade Velocidade de reencaminhamento

100 Mbps 148.800 PPS

10 Mbps 14.880 PPS

• Endereço MAC e aprendizagem automática : até 1 K
• Memória intermédia : 96 Kbytes na memória intermédia da estrutura dos chips
• Controlo de fluxo : conformidade com a norma IEEE802.3x para full-duplex, Controlo de fluxo Backpressure para half-duplex
• Método de ligação : Store & forward
• Interface de rede : 8 portas RJ-45 de 10/100 Mbps
• Cabo UTP : 10 BASE-T: UTP Cat. 3, 4, 5 ou superior, 100 BASE-TX: UTP Cat. 5 ou superior
• A Alimentação de potência PSE suporta : (Portas 1 a 4) "Terminal" através do pino TP 1, 2, 3, 6
  • LEDs de diagnóstico :

LED do sistema – Potência

LED de PoE – PoE Act (Portas 1 a 4)

Por LED de portas – Link / Act, 10/100 Mbps

- Requisitos de potência : Linha CA

Tensão/frequência	100-240 V / 50-60 Hz
Consumo	Máx. de 4 W (caso não esteja ligado nenhum dispositivo DP) ou máx. de 65 W (com dispositivos PoE 4 x 15,4 W ligados)

• Temperatura de funcionamento : 0° a 40°C
• Humidade de funcionamento : 10% a 90%
• Temperatura de armazenamento : 0° a 55°C
• Dimensões : 44 (A) × 220 (L) × 130,5 (P) mm
• Conformidade com a FCC Parte 15 Classe A, Aprovação da marca CE

Nota: para ligar este dispositivo a um router, bridge ou switch, consulte o respectivo manual técnico do dispositivo.
