Produkttyp	Fast-Ethernet-Switch 8 Ports mit 4 PoE-Ports
Netzwerkstandards	IEEE 802.3, 802.3u, 802.3x, 802.3af (PoE)
Datenrate	10/100 Mbit/s, Vollduplex und Halbduplex
Anzahl der Ports	8 RJ-45 10/100 Mbit/s Ports, Ports 1 bis 4 mit PoE-Unterstützung
PoE-Stromversorgung	IEEE 802.3af, bis zu 15,4 W pro Port, Gesamtleistung max. 65 W
Switching-Methode	Store-and-Forward
Flusskontrolle	IEEE 802.3x (Vollduplex), Backpressure (Halbduplex)
MAC-Adresstabelle	1 KB
Pufferspeicher	96 KB
Stromversorgung	100–240 V AC, 50/60 Hz
Stromverbrauch	max. 4 W (ohne PoE), max. 65 W (mit 4 PoE-Geräten 15,4 W)
Abmessungen (H × B × T)	44 × 220 × 130,5 mm
Betriebstemperatur	0 °C bis 40 °C
Lagertemperatur	0 °C bis 55 °C
Betriebsfeuchtigkeit	10 % bis 90 %
Zertifizierungen	FCC Teil 15 Klasse A, CE
Kabeltyp	10Base-T: UTP Kat. 3, 4, 5 oder höher; 100Base-TX: UTP Kat. 5 oder höher
Maximale Kabellänge	100 Meter
Zusätzliche Funktionen	Auto-Negotiation, Auto MDI/MDI-X, Plug-and-Play-Installation
LED-Anzeigen	LEDs: Strom, PoE (Ports 1-4), Link/Aktivität, 10/100 Mbps

Häufig gestellte Fragen - ES5800P Edimax

Wie installiere ich den Edimax ES5800P Switch?

Die Installation ist Plug-and-Play: Schließen Sie das Netzkabel an, verbinden Sie die RJ-45-Kabel mit den Netzwerkgeräten und dem Uplink-Port (Router/Modem); die Ports verhandeln automatisch.

Welche Ports unterstützen PoE-Stromversorgung?

Die Ports 1 bis 4 sind IEEE 802.3af-kompatibel und liefern jeweils bis zu 15,4 W.

Wie hoch ist die maximale Gesamt-PoE-Leistung?

Die maximale Gesamtleistung beträgt 65 W (4 Ports × 15,4 W).

Kann ich ein Nicht-PoE-Gerät an einen PoE-Port anschließen?

Ja, der Switch erkennt PoE-Geräte (PD) automatisch und versorgt nur kompatible Geräte mit Strom. Ein Nicht-PoE-Gerät funktioniert normal ohne Stromversorgung an diesen Ports.

Was bedeuten die LED-Anzeigen des Switches?

Strom (grün dauerhaft): Gerät ist eingeschaltet. PoE (grün dauerhaft): Stromversorgung am Port aktiv. Link/Akt (grün dauerhaft = Verbindung hergestellt, blinkt = Aktivität). 10/100M (grün = 100 Mbps, aus = 10 Mbps).

Welchen Kabeltyp für Netzwerkverbindungen verwenden?

Für 100Base-TX verwenden Sie ein UTP Kat. 5 oder höher. Für 10Base-T ist ein Kabel Kat. 3, 4, 5 oder höher geeignet. Die maximale Länge beträgt 100 Meter.

Unterstützt der Switch automatische Kabelkreuzung?

Ja, alle Ports verfügen über Auto MDI/MDI-X, sodass sowohl gerade als auch gekreuzte Kabel verwendet werden können.

Wie hoch ist der Stromverbrauch des Switches?

Ohne PoE-Geräte beträgt der Verbrauch etwa 4 W. Mit 4 PoE-Geräten zu je 15,4 W erreicht er maximal 65 W.

Was tun, wenn die Netzwerkverbindung nicht hergestellt wird?

Überprüfen Sie, ob das Kabel richtig angeschlossen, in gutem Zustand und kürzer als 100 m ist. Stellen Sie sicher, dass das entfernte Gerät eingeschaltet ist und die Link-LEDs leuchten. Versuchen Sie einen anderen Port oder ein anderes Kabel.

Kann ich den Switch mit einem Router oder einem anderen Switch verwenden?

Ja, schließen Sie einfach ein RJ-45-Kabel zwischen Switch und Router/Switch an. Dank der Auto-Negotiation-Funktion ist keine zusätzliche Konfiguration erforderlich.

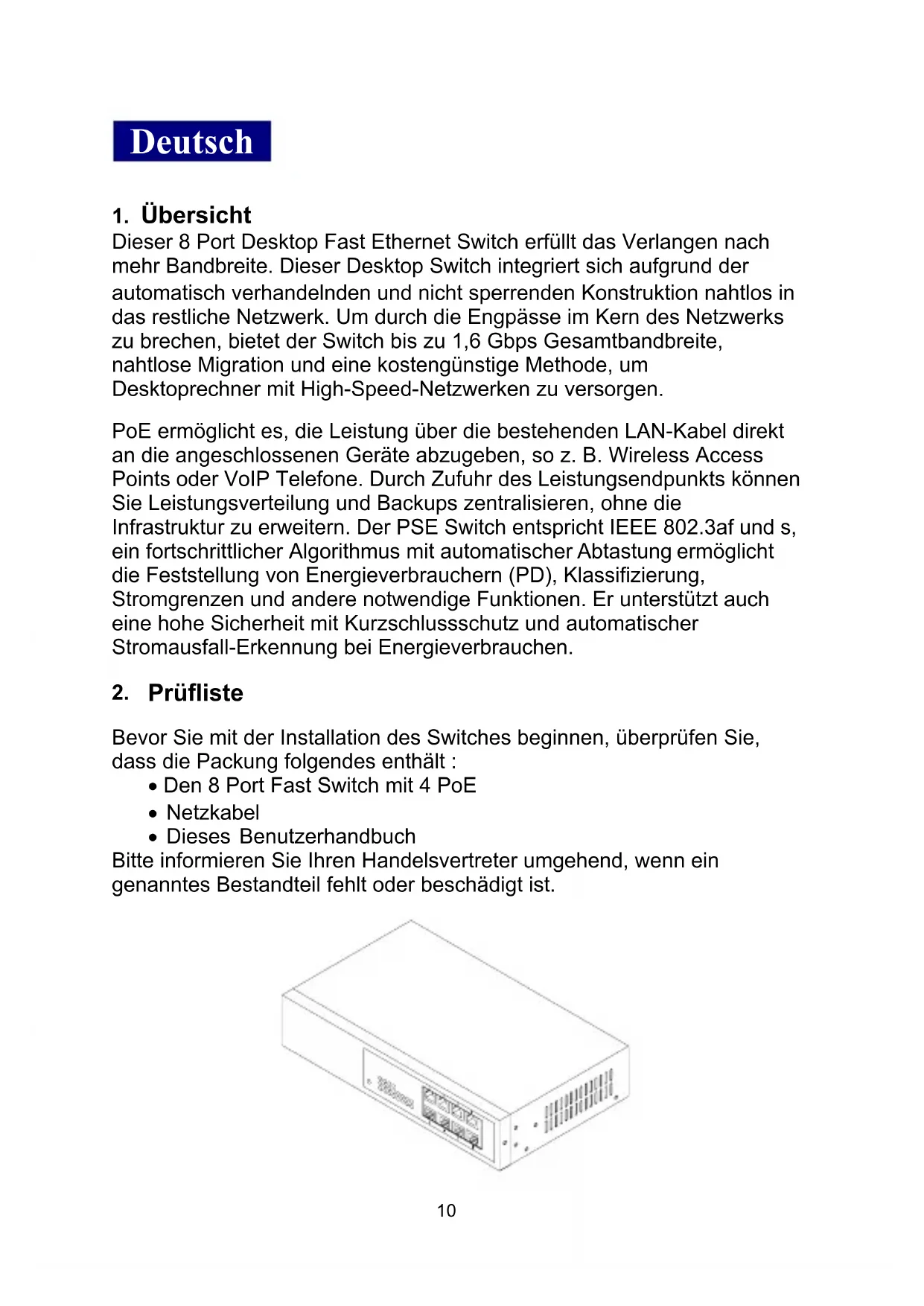

BEDIENUNGSANLEITUNG ES5800P Edimax

Dieser 8 Port Desktop Fast Ethernet Switch erfüllt das Verlangen nach mehr Bandbreite. Dieser Desktop Switch integriert sich aufgrund der automatisch verhandelnden und nicht sperrenden Konstruktion nahtlos in das restliche Netzwerk. Um durch die Engpässe im Kern des Netzwerks zu brechen, bietet der Switch bis zu 1,6 Gbps Gesamtbandbreite, nahtlose Migration und eine kostengünstige Methode, um Desktoprechner mit High-Speed-Netzwerken zu versorgen.

PoE ermöglicht es, die Leistung über die bestehenden LAN-Kabel direkt an die angeschlossenen Geräte abzugeben, so z. B. Wireless Access Points oder VoIP Telefone. Durch Zufuhr des Leistungsendpunkts können Sie Leistungsverteilung und Backups zentralisieren, ohne die Infrastruktur zu erweitern. Der PSE Switch entspricht IEEE 802.3af und s, ein fortschrittlicher Algorithmus mit automatischer Abtastung ermöglicht die Feststellung von Energieverbrauchern (PD), Klassifizierung, Stromgrenzen und andere notwendige Funktionen. Er unterstützt auch eine hohe Sicherheit mit Kurzschlussschutz und automatischer Stromausfall-Erkennung bei Energieverbrauchen.

2. Prüfliste

Bevor Sie mit der Installation des Switches beginnen, überprüfen Sie, dass die Packung folgendes enthält :

• Den 8 Port Fast Switch mit 4 PoE
- Netzkabel
• Dieses Benutzerhandbuch

Bitte informieren Sie Ihren Handelsvertreter umgehend, wenn ein genanntes Bestandteil fehlt oder beschädigt ist.

Durch die Plug-and-Play-Bauweise kann der Fast Switch einfach installiert und eingesetzt werden. Das Netzwerk und der Portstatus können leicht überwacht werden und durch die Diagnose-LEDs kann eine Fehleranalyse durchgeführt werden. Die Auto-Crossover-Verkabelung an allen Ports des Switches ermöglicht auch Verbindungen mit Server oder PC ohne Verkabelungsprobleme.

• Der TP Port im Switch unterstützt MDI/MDI-X Auto-Crossover, so dass beide Kabelarten, Straight-Through (Kabel Anschlussbelegung für RJ-45 Anschluss 1, 2, 3, 6 auf 1, 2, 3, 6 in 10/100M TP) und Crossed-Over (Kabel Anschlussbelegung für RJ-45 Anschluss 1, 2, 3, 6 auf 3, 6, 1, 2) genutzt werden können.
• Verwenden Sie zum Anschluss an einen TP-Port des Switches RJ-45 TP Kabel der Kat. 5. Das andere Ende wird an ein Netzwerkgerät wie zum Beispiel eine Workstation oder einen Server angeschlossen.
• Wiederholen Sie bei Bedarf die zuvor aufgeführten Schritte für jeden RJ-45 Port, der mit einem Fast 10/100 TP Gerät verbunden werden soll.
• Für eine Fast Ethernet TP Netzwerkverbindung

— Das Kabel muss der Kat. 5 oder Kat. 5e entsprechen und darf nicht länger als 100 Meter sein.

- Stecken Sie das Netzkabel ein. Für das integrierte Netzgerät stehen verschiedene Netzkabel für verschiedene Einsatzbereiche zur Verfügung.

PSE TP Switch mit Energieverbrauchern (PD)

• Schließen Sie den PSE Switch an eine Stromquelle an.
• Installieren Sie das TP Medienkabel an IEEE 802.3af PD für Port 1 bis 4.

Hinweis : Der Switch kann als reiner Switch betrieben werden, der an nicht-PoE Geräte angeschlossen wird.

• Installieren Sie das Medienkabel für die Netzwerkverbindung.
• Port 5 bis 8 sind reine TP-Ports für nicht-PoE Geräte.

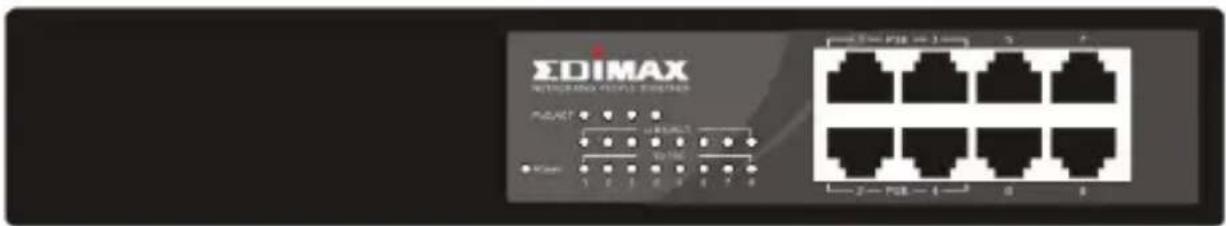

4. LED Beschreibung

SDIMAX NETWORKING POWER SWITCHER PORT 1 2 3 4 5 6 Kan 2-70E-1 8 4

LED Farbe Funktion
Power Grün Leuchtet, wenn die Netzspannung anliegt
Fast Switch TP Port 1 bis 8
PoE Act (Port 1 bis 4)	Grün	Leuchtet, wenn die PoE Energieversorgung aktiv ist
Link/Act	Grün	Leuchtet, wenn die TP-Verbindung gut ist Blinkt, wenn Datenverkehr vorhanden ist
10/100Mbps	Grün	Leuchet grün, wenn 100 MbpsÜbertragungsgeschwindigkeit aktiv ist Ist aus, wenn 10 MbpsÜbertragungsgeschwindigkeit aktiv ist

5. Anschluss an ein 10/100 Mbps Gerät und PD

6. Technische Daten

• Normen : IEEE802.3 / 3u / 3x und 802.3af Power over Ethernet
• Übertragung : 10/100 Mbps unterstützt Voll- oder Halbduplex
• Datenübertragungsrate : PPS (Pakete pro Sekunde)

Geschwindigkeit	Senderate
100 Mbps 148.800 PPS
10 Mbps 14.880 PPS

• MAC-Adresse und Lernfähigkeit : bis zu 1 K
- Pufferspeicher : 96 Kbyte integrierter Framebuffer
- Flusssteuerung : erfüllt IEEE802.3x für Vollduplex, Backpressure Flusssteuerung für Halbduplex
- Switchingmethode : Speichern & weiterleiten
- Netzwerkschnittstelle : 8 10/100 Mbps RJ-45 Ports
- UTP Kabel : 10 BASE-T: UTP Kat. 3, 4, 5 oder höher, 100 BASE-TX: UTP Kat. 5 oder höher
- PSE Energieversorgung unterstützt : (Port 1 bis 4) "Endpoint" über TP Pin 1, 2, 3, 6

- Diagnose-LEDs :

- Anforderungen and die Stromversorgung : Wechselstromleitung

Spannung/Frequenz	100-240 V / 50-60 Hz
Verbrauch	Max. 4 W (für den Fall, dass kein PD-Gerät angeschlossen ist) oder max. 65 W (mit 4 x 15,4 W PoE-Geräten angeschlossen)

• Betriebstemperatur : 0°° bis 40°° C
  • Betriebsfeuchtigkeit : 10 % bis 90 %
• Lagerungstemperatur : 0°° bis 55°° C
• Abmessungen : 44 (H) × 220 (B) × 130,5 (T) mm
• Erfüllt FCC Part 15 Class A, CE-Zeichen

Hinweis : Um dieses Gerät mit einem Router, Bridge oder Switch zu verbinden, sehen Sie bitte in das jeweilige technische Handbuch des Geräts.
