BEDIENUNGSANLEITUNG ES5844P Edimax

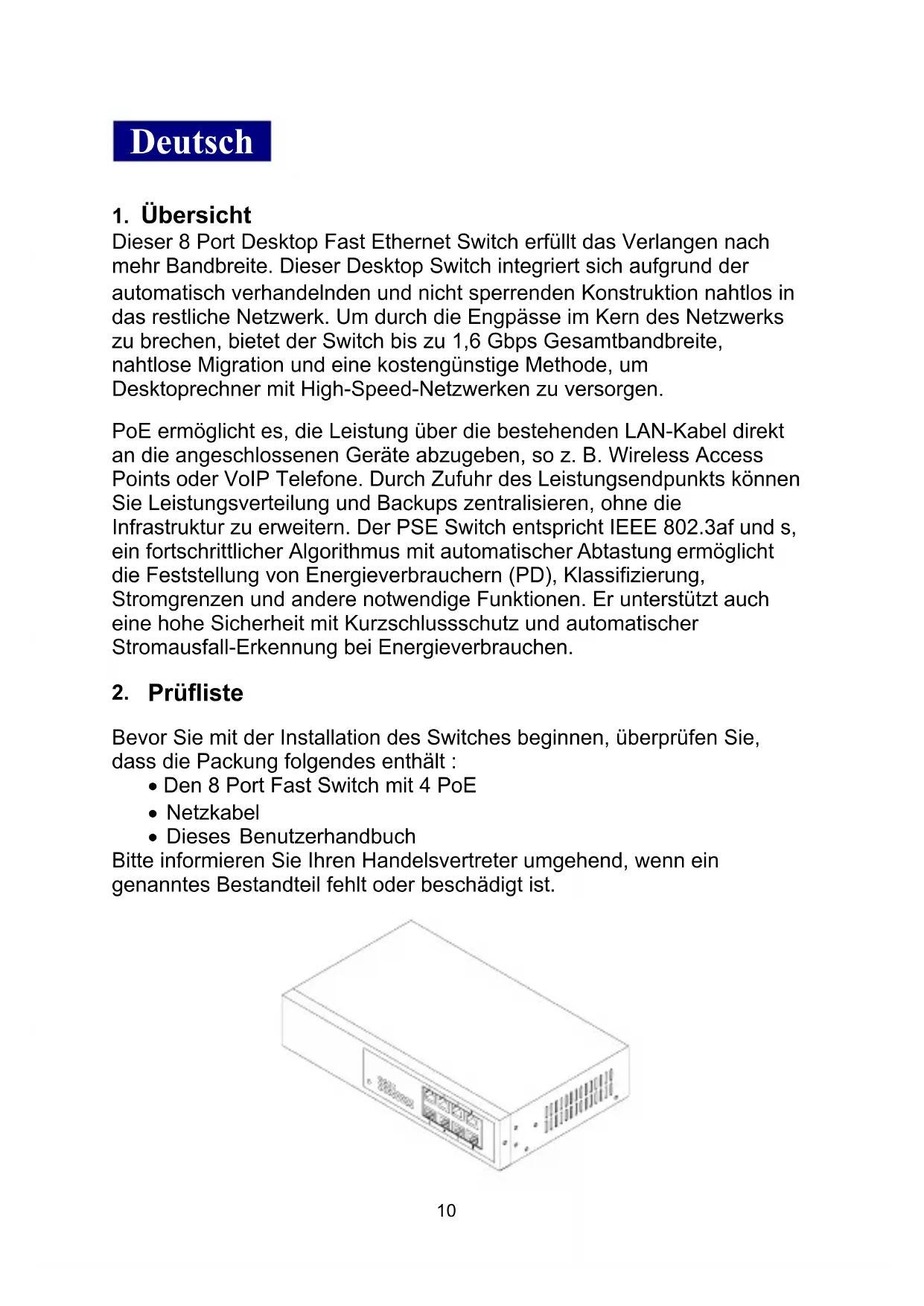

Dieser 8 Port Desktop Fast Ethernet Switch erfüllt das Verlangen nach mehr Bandbreite. Diese Desktop Switch integriert sich aufgrund der automatisch verhandelnden und nicht sprerenden Konstruktion nahtlos in das restliche Netzwerk. Um durch die Engpasse im Kern des Netzwerks zu brechen, bietet der Switch bis zu 1,6 Gbps Gesamtbandbreite, nahtlose Migration und eine kostengünstige Methode, um Desktoprechner mit High-Speed-Netzwerken zu versorgen.

PoE ermöglicht es, die Leistung über die bestehenden LAN-Kabel direkt an die angeschlossenen Geräte abzugeben, so z. B. Wireless Access Points oder VoIP Telefon. Durch Zuführ des Leistungsendpunkts können Sie Leistungsverteilung und Backups zentralisieren, ohne die Infrastruktur zu erweiten. Der PSE Switch entspricht IEEE 802.3af und s, ein fortschrittlicher Algorithmus mit automatischer Abtastung ermöglicht die Feststellung von Energieverbrauchern (PD), Klassifizierung, Stromgrenzen und andere notwendige Funktionen. Er unterstützt auch eine hohe Sicherheit mit Kurzschlussschutz und automatischer Stromausfall-Erkennung bei Energieverbrauchen.

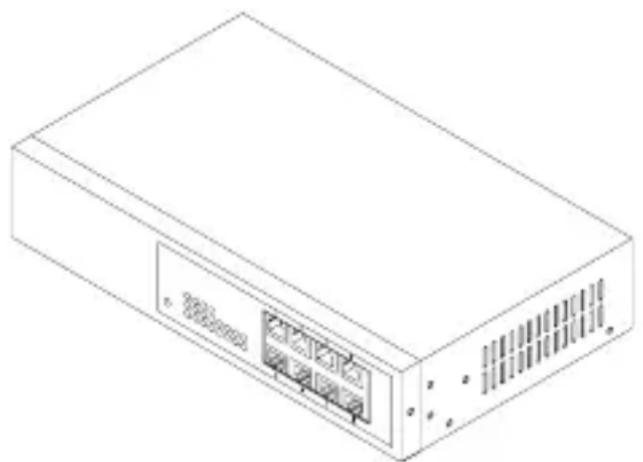

2. Prüflege

Bevor Sie mit der Installation des Switches beginnen, überprüfen Sie, dass die Packung folgenden enthalt:

Den 8 Port Fast Switch mit 4 PoE
- Netzkabel
- Dieses Benutzerhandbuch

Bitte informieren Sie ihren Handelsvertreter umgehend, wenn ein genannten Bestandteil fehlt oder beschädigt ist.

3. Installation des Switches

Durch die Plug-and-Play-Bauweise kann der Fast Switch einfach installiert und eingesetzt werden. Das Netzwerk und der Portstatus können leicht überwacht werden und durch die Diagnose-LEDs kann eine Fehleranalyse durchgeführt werden. Die Auto-Crossover-Verkabelung an allen Ports des Switches ermöglicht auch Verbindungen mit Server oder PC ohne Verkabelungsprobleme.

• Der TP Port im Switch unterscht MDI/MDI-X Auto-Crossover, so dass beiden Kabelarten, Straight-Through (Kabel Anschlussbelegung für RJ-45 Anschluss 1, 2, 3, 6 auf 1, 2, 3, 6 in 10/100M TP) und Crossed-Over (Kabel Anschlussbelegung für RJ-45 Anschluss 1, 2, 3, 6 auf 3, 6, 1, 2) genutzt werden konnen.
• Verwenden Sie zum Anschluss an einen TP-Port des Switches RJ-45 TP Kabel der Kat. 5. Das andere Ende wird an ein Netzwerkgerät wie zum Beispiel eine Workstation oder einen Server angeschlossen.
• Wiederholen Sie bei Bedarf die zuvor aufgeführten Schritte für jeder RJ-45 Port, der mit einem Fast 10/100 TP Gerät verbunden werden soll.
• Für eine Fast Ethernet TP Netzwerkverbindung

— Das Kabel muss der Kat. 5 oder Kat. 5e entsprechen und damit nicht länger als 100 Meter sein.

• Stecken Sie das Netzkabel ein. Für das integrierte Netzgerät stehen verzischendene Netzkabel für verschiedene Einsatzbereiche zur Verfügung.

PSE TP Switch mit Energieverbrauchern (PD)

• Schließen Sie den PSE Switch an eine Stromquelle an.
• Installieren Sie das TP Medienkabel an IEEE 802.3af PD für Port 1 bis 4.

Hinweis : Der Switch kann als reiner Switch betrieben werden, der an nicht-PoE Geräte angeschlossen wird.

• Installieren Sie das Medienkabel für die Netzwerkverbindung.
• Port 5 bis 8 sind reine TP-Ports für nicht-PoE Geräte.

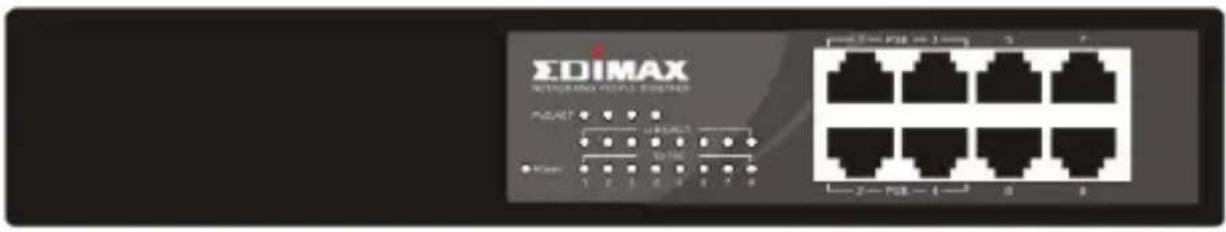

4. LED Beschreibung

LED Farbe Funktion
Power Grün Leuchtet, wenn die Netzspannung anliegt
Fast Switch TP Port 1 bis 8
PoE Act (Port 1 bis 4)	Grün	Leuchtet, wenn die PoE Energieversorgung aktiv ist
Link/Act	Grün	Leuchtet, wenn die TP-Verbindung gut ist Blinkt, wenn Datenverkehr vorhanden ist
10/100Mbps	Grün	Leuchtet grün, wenn 100 Mbps Übertragungsgeschwindigkeit aktiv ist lst aus, wenn 10 Mbps Übertragungsgeschwindigkeit aktiv ist

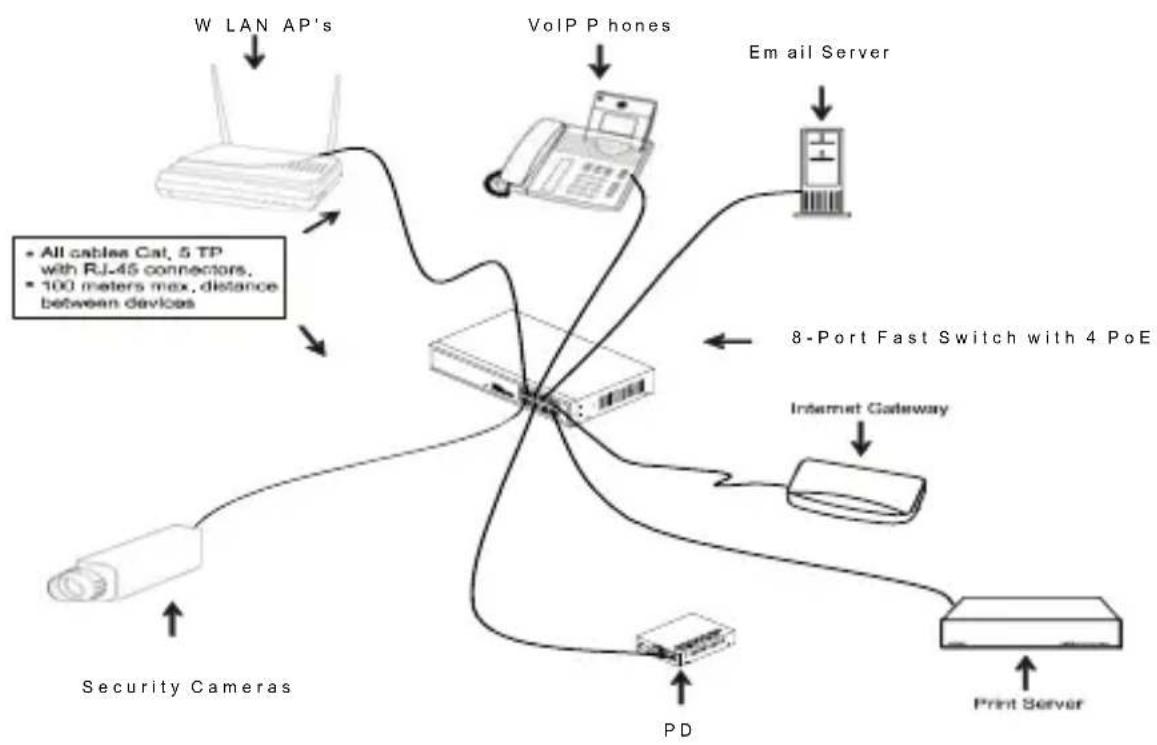

5. Anschluss an ein 10/100 Mbps Gerät und PD

6. Technische Daten

• Normen : IEEE802.3 / 3u / 3x und 802.3af Power over Ethernet
• Übertragung : 10/100 Mbps unterstützt Voll- oder Halbduplex
• Datenübertragungsrate : PPS (Pakete pro Sekunde)

Geschwindigkeit	Senderate
100 Mbps 148	.800 PPS
10 Mbps 14.8	80 PPS

• MAC-Adresse und Lernführung bis zu 1 K
• Pufferspeicher : 96 Kbyte integrierter Framebuffer
• Flusssteuerung : erfüllt IEEE802.3x für Vollduplex, Backpressure Flusssteuerung für Halbduplex
• Switchingmethode : Speichern & Weiterleiten
• Netzwerkschnittstelle : 8 10/100 Mbps RJ-45 Ports
• UTP Kabel : 10 BASE-T: UTP Kat. 3, 4, 5 oder hoher, 100 BASE-TX: UTP Kat. 5 oder hoher
• PSE Energieversorgung unterstützt : (Port 1 bis 4) "Endpoint" über TP Pin 1, 2, 3, 6
• Diagnose-LEDs :

- Anforderungen and die Stromversorgung : Wechselstromleitung

Spannung/Frequency	100-240 V / 50-60 Hz
Verbrauch	Max. 4 W (für den Fall, dass kein PD-Gerät angeschlossen ist) oder max. 65 W (mit 4 x 15,4 W PoE-Geräten angeschlossen)

• Betriebstemperatur: 0^ bis 40^ C
• Betriebsfeuchtigkeit: 10% bis 90%
  Lagerungstemperatur: 0^ bis 55^ C
  Abmessungen: 44(H)× 220(B)× 130,5(T) mm
  Erfüllt FCC Part 15 Class A, CE-Zeichen

Hinweis : Um diesen Gerät mit einem Router, Bridge oder Switch zu verbinden, sehen Sieitte in das jeweilige technische Handbuch des Geräts.
