NÁVOD K OBSLUZE ES5844P Edimax

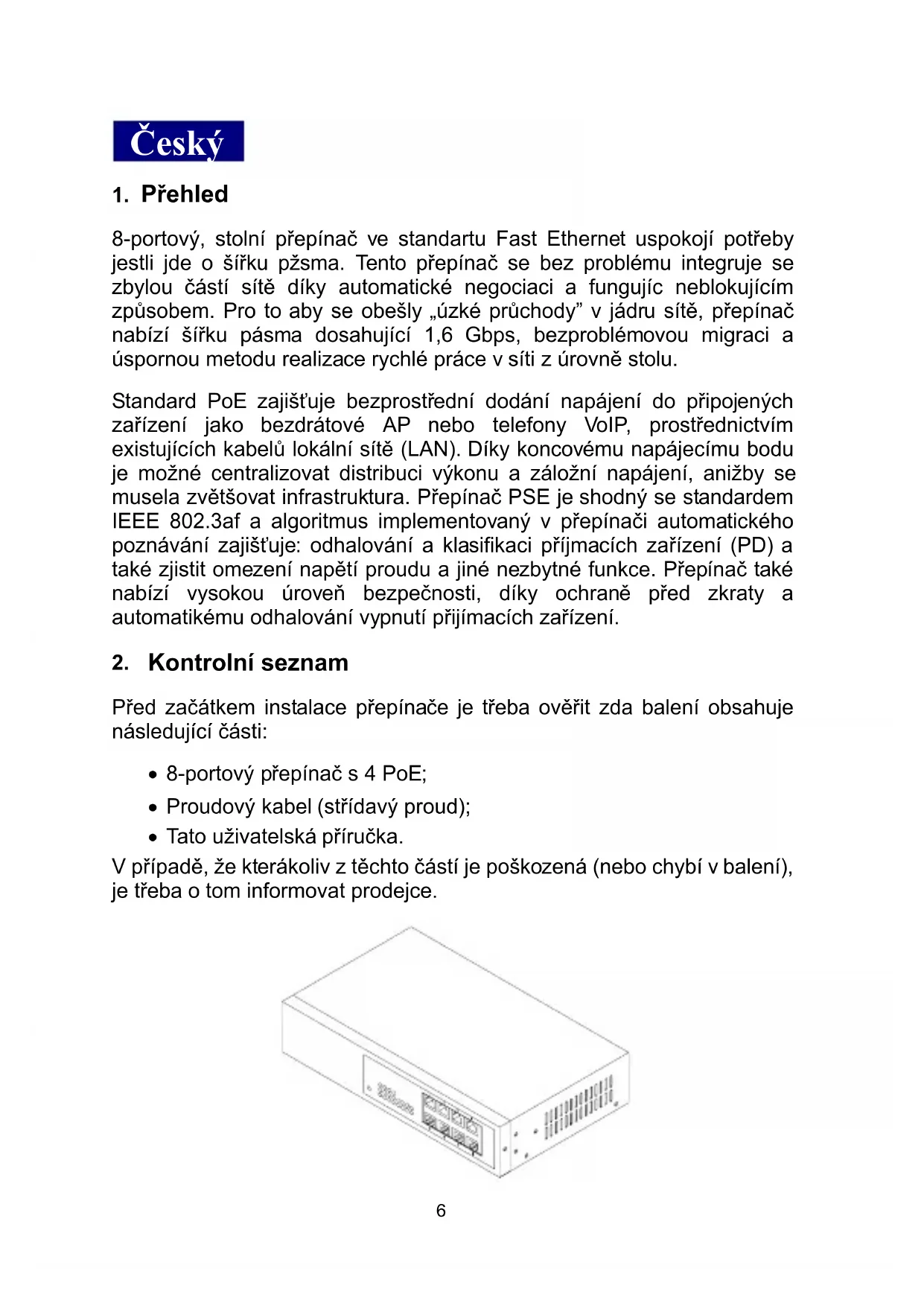

8-portový, stolní přepínač ve standartu Fast Ethernet uspokojí potřeby jestli jde o šířku pžsma. Tento přepínač se bez problému integruje se zbylou částí sítě díky automatické negociaci a fungujíc neblokujícím způsobem. Pro to aby se obešly „úzké průchody” v jádru sítě, přepínač nabízí šířku pásma dosahující 1,6 Gbps, bezproblémovou migraci a úspornou metodu realizace rychlé práce v síti z úrovně stolu. Standard PoE zajišťuje bezprostřední dodání napájení do připojených zařízení jako bezdrátové AP nebo telefony VoIP, prostřednictvím existujících kabelů lokální sítě (LAN). Díky koncovému napájecímu bodu je možné centralizovat distribuci výkonu a záložní napájení, anižby se musela zvětšovat infrastruktura. Přepínač PSE je shodný se standardem IEEE 802.3af a algoritmus implementovaný v přepínači automatického poznávání zajišťuje: odhalování a klasifikaci příjmacích zařízení (PD) a také zjistit omezení napětí proudu a jiné nezbytné funkce. Přepínač také nabízí vysokou úroveň bezpečnosti, díky ochraně před zkraty a automatikému odhalování vypnutí přijímacích zařízení.

Kontrolní seznam Před začátkem instalace přepínače je třeba ověřit zda balení obsahuje následující části:

• 8-portový přepínač s 4 PoE;

• Proudový kabel (střídavý proud);

• Tato uživatelská příručka. V případě, že kterákoliv z těchto částí je poškozená (nebo chybí v balení), je třeba o tom informovat prodejce.

63. Instalace přepínače

Díky konstrukci typu „Plug-and-Play”, přepínač se snadno instaluje a používá. Stav sítě a portu je možno snadno monitorovat a diagnostické diody LED umožňují rychlé odhalování požkození. Mimo to automatické krosování kabelů ve všech portech přepínače umožňuje získání spojení se serverem nebo počítačem PC pro vyhnutí se problémům spojených s kabely.

• Port TP přepínače obsluhuje automatické MDI/MDI-X, proto je možné použití obou typů kabelů: bezprostřední styky (styky kabelu pro RJ-45 1, 2, 3, 6 do 1, 2, 3, 6 ve 10/100M TP) a (styky kabelu pro RJ-45 1, 2, 3, 6 do 3, 6, 1, 2);

• Pro spojení s portem TP přepínačeje třeba pužívat kabely RJ-45 TP kategorie 5, při čem druhý konec kabelu je spojen na síťové zařízení, které poznává, jako: pracovní stanice nebo server;

• Opět opakovat tyto etapy pro každý port RJ-45, který má být spojený se Fast 10/100 TP;

• V případě síťového Fast Ethernet TP: ⎯ je třeba použít kategorie 5 nebo 5e, maximální délky 100 metrů;

• Spojit proudový kabel. V případě jiných zemí je dostupný vestavěný vnitřní transformátor, pro který je jiný kabel. Přepínač PSE TP s přijímacím (PD)

• Spojte přepínač PSE do proudu (střídavý proud);

• Spojte kabel nosníku TP do přijmacího IEEE 802.3af (port 1 do 4); Pozor: Přepínač může pracovat jako jen přepínač, nabízející spojení se zařízeními vykonanými ve standardu jiném PoE.

• Nainstalujte kabel nosníku pro zajištění síťového;

• Porty 5 až 8 jsou čistými porty TP pro zařízení vykonaná ve standardu jiném PoE.

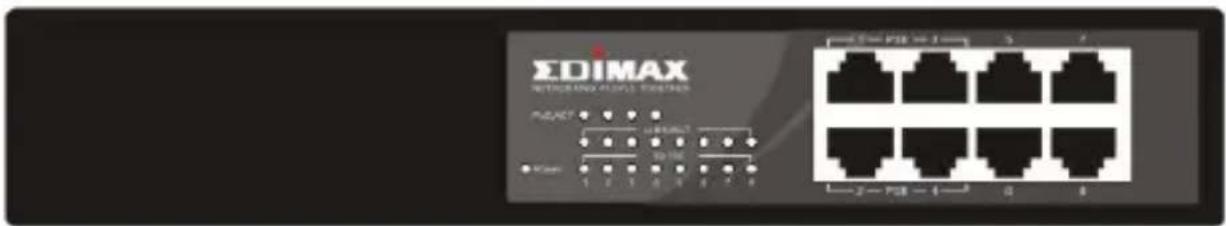

Dioda LED Barva Funkcje Power Zelená Rozsvěcuje se, když se objevuje napájení DC. Rychlý TP (porty 1 až 8) PoE Act (Port 1 až 4) Zelená Rozsvěcuje se, když je napájení PoE aktivní. Link/Act Zelená Rozsvěcuje se, když je spojení TP správné. Bliká když je v síti provoz. 10/100 Mbps Zelená Rozsvěcuje se, když je aktivní rychlost zasílání 100 Mbps. Zhasíná když je aktivní rychlots 10 Mbps.

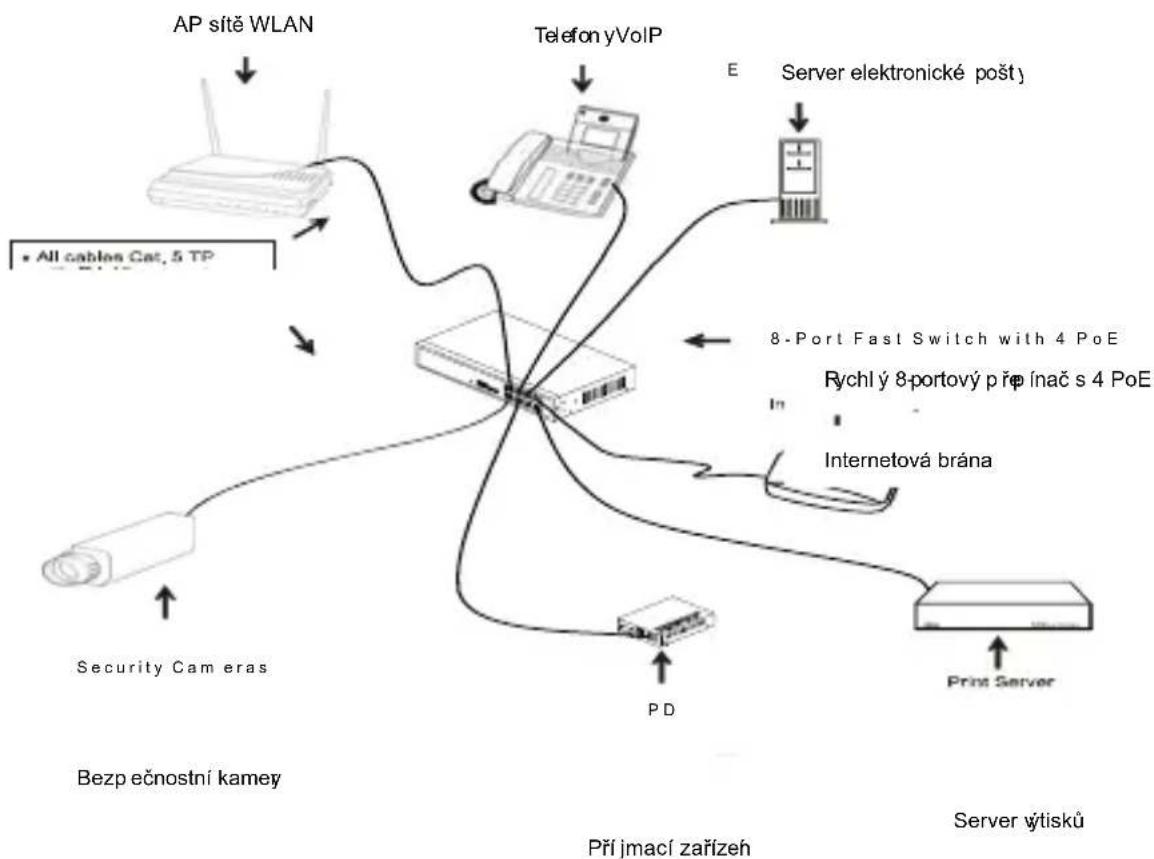

5. Připojení 10/100 Mbps a příjmacího (PD)

ínač s 4 PoE Internetová brána Server v

• Rychlos posílání: v PPS (pakety za vteřinu): Rychlost Rychlost posílání 100 Mbps 148.800 PPS 10 Mbps 14.880 PPS

• Adresa MAC a automatická: do 1 K;

• Buforová: 96 Kb v buforu rámečku paměti;

• Řízení provozu: shodné s IEEE802.3x (plný duplex), Řízení provozu s mechanismem backpressure (půduplex);

• Metoda přepínání: Zapamatuj a pošli;

• Síťový interfejs: 8 portů RJ-45 10/100 Mbps;

• Kabel UTP: 10BASE-T: UTP kategorie 3, 4, 5 nebo vyšší, 100BASE-TX: UTP kategorie 5 nebo vyšší;

• Obsluha napájení: (Port 1 až 4); Koncový bod TP 1, 2, 3, 6;

• Diagnostické diody LED: System LED – Power PoE LED – PoE Act (Port 1 do 4) Per Port LED – Link / Act, 10/100Mbps

• Požadavky týkající se napájení: napájení střídavým proudem Napětí/Frekvence 100-240 V / 50-60Hz Odběr elektrického proudu Maximálně 4 W (v případě zapojených zařízení) nebo maximálně 65 W (s 4 zapojenými zařízeními PoE (4 x 15,4 W)

• Teplota při práci: 0 – 40°C;

• Vlhkost při práci: 10 – 90%;

• Teplota skladování: 0 – 55°C;

• Rozměry: 44 (Výška) × 220 (Šířka) × 130,5 (Hloubka) mm;

• Shoda s FCC Část 15 Třída A, Potvrzení o CE. Pozor: pro spojení zařízení k routeru, Můstku nebo přepínači je třeba využít technické příručky těchto zařízení. 9Deutsch
