ES5500P - Spínač Edimax - Bezplatný návod k obsluze

Typ produktu	Ethernetový přepínač
Značka	Edimax
Model	ES5500P
Porty	5 portů RJ-45 10/100/1000 Mb/s
Síťové funkce	Auto-MDI/MDI-X, automatické rozpoznání rychlosti
Napájení	Síťový adaptér 5V DC, 1A (součástí balení)
Rozměry (Š x H x V)	230 mm x 140 mm x 35 mm
Hmotnost	600 g
Provozní teplota	0 °C až 55 °C
Provozní vlhkost	10 % až 95 % bez kondenzace
LED indikátory	PWR (napájení), LNK/ACT (připojení/aktivita), DEBIT (10/100/1000)
Maximální délka kabelu	100 metrů (UTP kabel kategorie 5 nebo vyšší)
Údržba	Čistěte suchým a jemným hadříkem. Nepoužívejte tekuté nebo abrazivní prostředky.
Bezpečnostní pokyny	Nevystavujte vodě, zdrojům tepla ani neblokujte ventilační otvory.
Náhradní díly	Síťový adaptér dostupný u výrobce

Často kladené otázky - ES5500P Edimax

Jak zapojit přepínač ES5500P?

Připojte síťový adaptér do zadní části přepínače, poté propojte svá síťová zařízení s porty RJ-45 pomocí přímých nebo křížených UTP kabelů (funkce Auto-MDI/MDI-X se automaticky přizpůsobí).

Co znamená kontrolka PWR?

Kontrolka PWR (zelená) indikuje stav napájení. Svítí trvale: napájení aktivní. Nesvítí: žádné napájení.

Proč se kontrolka LNK/ACT nerozsvítí?

Zkontrolujte, zda je připojené zařízení zapnuté, kabel je správně zasunutý z obou stran a používáte UTP kabel kategorie 5 (maximálně 100 metrů).

Jak interpretovat kontrolku DEBIT?

Kontrolka DEBIT indikuje rychlost portu: nesvítí = 10 Mb/s, zelená = 100 Mb/s, žlutá = 1000 Mb/s.

Jaký typ kabelu použít?

Použijte kabel UTP (nestíněná kroucená dvojlinka) podle normy EIA/TIA 568, kategorie 5 nebo vyšší. Maximální délka je 100 metrů.

Lze použít křížený kabel?

Ano, funkce Auto-MDI/MDI-X umožňuje použít jak přímý, tak křížený kabel.

Jaké jsou doporučené podmínky prostředí?

Instalujte přepínač na suchém místě, chráněném před vlhkostí (10-95% bez kondenzace) a při teplotě mezi 0°C a 55°C. Vyhněte se zdrojům tepla.

Jak čistit přepínač?

Odpojte zařízení a poté jej očistěte jemným a suchým hadříkem. Nikdy nepoužívejte kapalinu nebo abrazivní prostředek.

Co dělat, když kontrolka napájení stále nesvítí?

Ujistěte se, že je síťový adaptér správně zapojen do přepínače a do funkční elektrické zásuvky. Pokud je to možné, zkuste jiný adaptér.

Je normální, že se přepínač zahřívá?

Mírné teplo je normální. Ujistěte se, že ventilační otvory nejsou blokovány a že zařízení není vystaveno přímému slunečnímu záření nebo zdroji tepla.

NÁVOD K OBSLUZE ES5500P Edimax

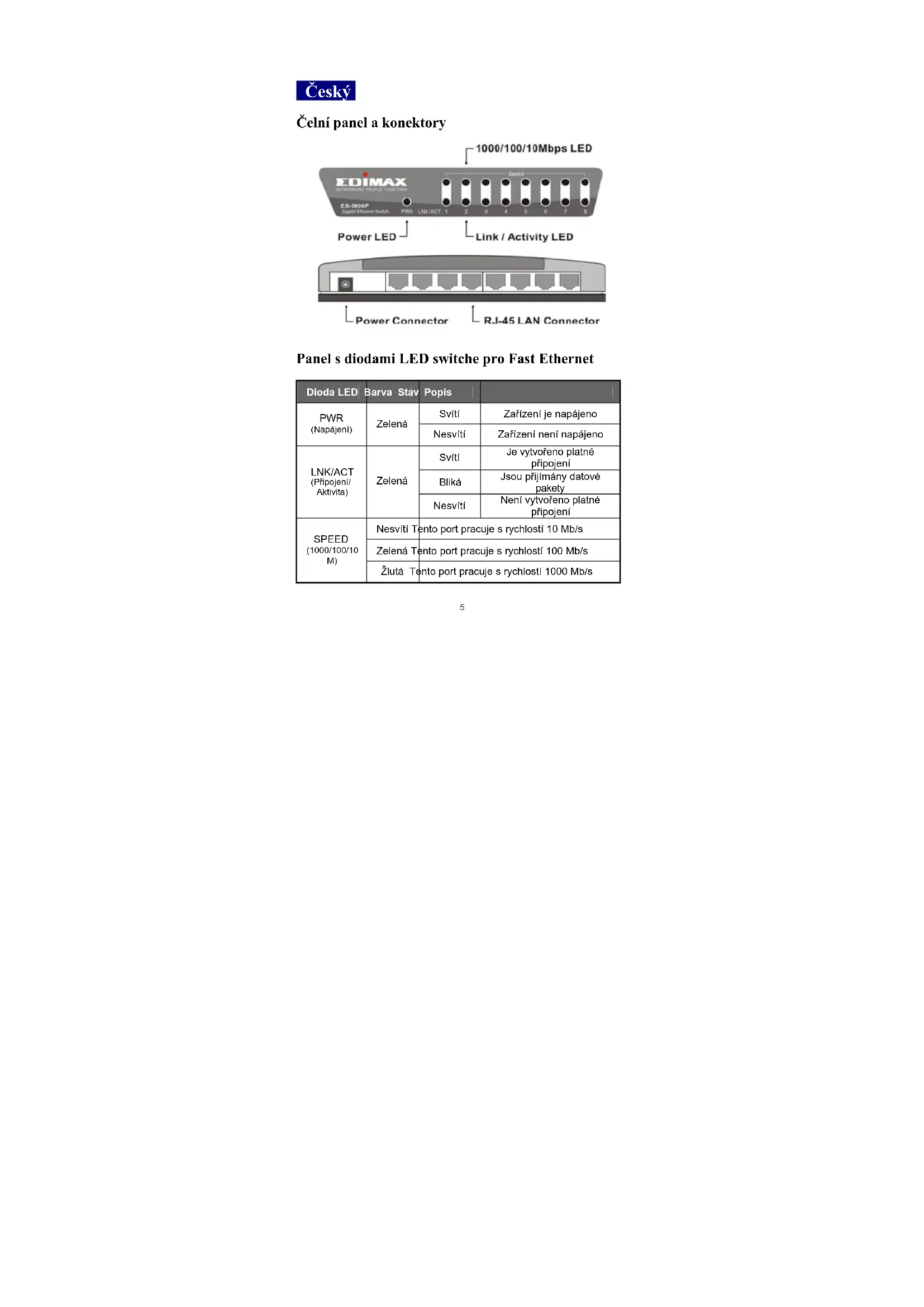

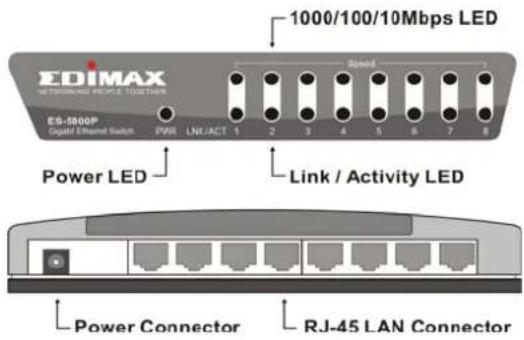

Čelní panel a konektory

Panel s diodami LED switche pro Fast Ethernet

Dioda LED	Barva Stav	Popls
PWR(Napajeni)	Zelená	Svítí	Zařizení je napajeno
		Nesvití	Zařizení není napajeno
LNK/ACT(Přopojení/Aktivita)	Zelená	Svítí	Je vytrořeno platné prípojení
		Bliká	Jsou přijimány datové pakety
		Nesvití	Není vytrořeno platné prípojení
SPEED(1000/100/10 M)	Nesvití Tento port pracuje s rychlostí 10 Mb/s
	Zelená Tento port pracuje s rychlostí 100 Mb/s
	Žlutá Tento port pracuje s rychlostí 1000 Mb/s

Provozni prostre di

Tento switch/hub musi byt nainstalovan a provozovan v prostredi, které splnjule limity, specifikované provozni teploty (32-131°F) a vlhkosti (10-95% bez kondenzace).

• Na horní plochu zařizení nepokládejte zárdné prědětě.
• Nezakryvejte zándé výřezy po stranach zařizení.
  Neumistujte toto zaizeni do blizkosti jakychkoliv topnch těles, je se napíklad topeni, radiator ani jej nevystavujipte pfimemu slunečnimu zařeni.

Zabrahte vnikutí vody a vlhkosti do zařizení. V pripadé potřeby použijte pro snizeni vlhkosti odstrańovac vlhkosti.

1. Připojeni k sítovém zařizením

Forty RJ-45 na switchi podporuji funkci Auto-MDI/MDI-X, ktera umoznjue pro propojeni tohoto switche s pracovni stanici nebo Rozbočovacem (hubem) použit prime nebo křížené kabely.

Zapojte jeder konec sitového kabelu do portu RJ-45 na zadnim panelu zařizení a druhý konec sitového kabelu zapojte do portu RJ-45 na sitovém zařizení. Stejným zpùsobem zapojte vsechny porty RJ-45 switche.

Sitové kably UTP museji odpovidat specifikacim EIA/TIA 568 a normé pro Kategorii 5 pro datové prenosy rychlostí 100 Mb/s. Maximáni délá: pri použí kabelu UTP mezi switchem a zapojeným zařizením je 100 metru.

Po zapojeni obou koncu sitoveho kabelu a po zapnuti sitoveho zaizenby se mela rozsvitit zelena dioda LED LNK/ACT.

Zkontrolujte, zda je slt'ové zafrzení, pripojené ke switchi, zapnute; ujistete se, ze je zapnute (ON).
Zkontrolujte sitovy kabel; uistete se, ze je spravne zapojen ke switchi a k sitovemu zaifeni.
Zkontrolujte siovky kabel; ujistete se, ze kabely UTP odpovidai specifikacim EIA/TIA 568 a Kategorii 5.

[!] Pokud problème prětrévá, obrte se na svého prodejce.
