ES5500P - Commutateur Edimax - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur Ethernet
Marque	Edimax
Modèle	ES5500P
Ports	5 ports RJ-45 10/100/1000 Mbps
Fonctions réseau	Auto-MDI/MDI-X, détection automatique de la vitesse
Alimentation	Adaptateur secteur 5V DC, 1A (inclus)
Dimensions (L x P x H)	230 mm x 140 mm x 35 mm
Poids	600 g
Température de fonctionnement	0 °C à 55 °C
Humidité de fonctionnement	10 % à 95 % sans condensation
Voyants LED	PWR (alimentation), LNK/ACT (connexion/activité), DEBIT (10/100/1000)
Longueur maximale du câble	100 mètres (câble UTP catégorie 5 ou supérieure)
Entretien	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits liquides ou abrasifs.
Consignes de sécurité	Ne pas exposer à l'eau, aux sources de chaleur, ni obstruer les orifices de ventilation.
Pièces détachées	Adaptateur secteur disponible auprès du fabricant

FOIRE AUX QUESTIONS - ES5500P Edimax

Comment brancher le commutateur ES5500P ?

Branchez l'adaptateur secteur à l'arrière du commutateur, puis reliez vos appareils réseau aux ports RJ-45 à l'aide de câbles UTP droits ou croisés (la fonction Auto-MDI/MDI-X s'adapte automatiquement).

Que signifie le voyant PWR ?

Le voyant PWR (vert) indique l'état de l'alimentation. Allumé fixe : alimentation active. Éteint : pas de courant.

Pourquoi le voyant LNK/ACT ne s'allume-t-il pas ?

Vérifiez que l'appareil connecté est sous tension, que le câble est bien enfiché des deux côtés, et que vous utilisez un câble UTP catégorie 5 (maximum 100 mètres).

Comment interpréter le voyant DEBIT ?

Le voyant DEBIT indique la vitesse du port : éteint = 10 Mbps, vert = 100 Mbps, jaune = 1000 Mbps.

Quel type de câble utiliser ?

Utilisez un câble UTP (paire torsadée non blindée) conforme à la norme EIA/TIA 568, catégorie 5 ou supérieure. La longueur maximale est de 100 mètres.

Peut-on utiliser un câble croisé ?

Oui, la fonction Auto-MDI/MDI-X permet d'utiliser indifféremment un câble droit ou croisé.

Quelles sont les conditions d'environnement recommandées ?

Installez le commutateur dans un endroit sec, à l'abri de l'humidité (10-95% sans condensation) et à une température entre 0°C et 55°C. Évitez les sources de chaleur.

Comment nettoyer le commutateur ?

Débranchez l'appareil, puis nettoyez-le avec un chiffon doux et sec. N'utilisez jamais de liquide ou de produit abrasif.

Que faire si le voyant d'alimentation reste éteint ?

Assurez-vous que l'adaptateur secteur est correctement branché sur le commutateur et sur une prise électrique fonctionnelle. Essayez un autre adaptateur si possible.

Le commutateur chauffe-t-il normalement ?

Une légère chaleur est normale. Assurez-vous que les orifices de ventilation ne sont pas obstrués et que l'appareil n'est pas exposé au soleil direct ou à une source de chaleur.

MODE D'EMPLOI ES5500P Edimax

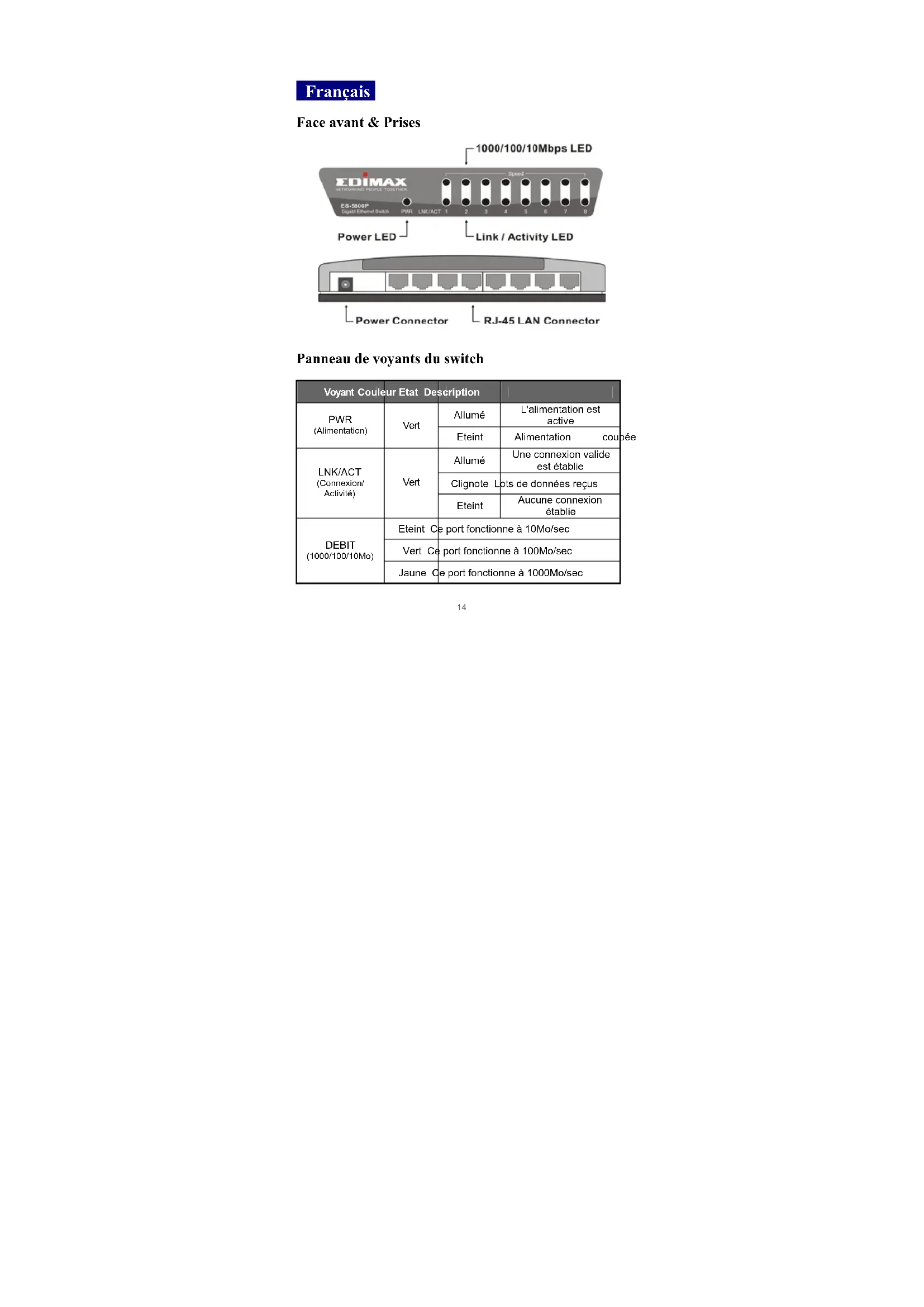

Panneau de voyants du switch

Voyant Couleur Etat Description
PWR (Alimentation)	Vert	Allumé	L'alimentation est active
		Eteint	Alimentation cou
LNK/ACT (Connexion/Activité)	Vert	Allumé	Une connexion valide est établie
		Clignote	Lots de données reçus
		Eteint	Aucune connexion établie
DEBIT (1000/100/10Mo)	Eteint Ce port fonctionné à 10Mo/sec
	Vert Ce port fonctionné à 100Mo/sec
	Jaune Ce port fonctionné à 1000Mo/sec

1. Environnement d'utilisation

Le hub doit être installé et utilisé dans les limites spécifiées de températures (32-131°F/0 à 55°C) et d'humidité (10~95% sans condensation).

• Ne posez rien sur le dessus de l'appareil.
  N'obturez aucun orifice sur les cotes de l'appareil.
• Ne placez l'appareil pres d'aucune source de chaleur telle qu'un radiateur ou les rayons directs du soleil.

Evitez tout contact avec de l'eau ou toute autre source humide. Si nécessaire, utilisez un déshumidificateur pour réduire l'humidité.

2. Raccordement aux éléments du réseau

Les port s RJ-45 sont compatibles avec les fonctions Auto-MDI/MDI-X ce qui vous permect d'utiliser des cables droits ou croisés pour reliés ces prises au poste de travail ou au hub.

Raccordez une extrémité du cable reseau au port RJ45 du panneau arrêté et raccordez l'autre extrémité du cable reseau au port RJ45 de l'appareil en reseau. Suivez la même procédure pour raccorder tous les ports RJ45 du switch.

Les cables reseau UTP doivent etre conformes aux prescriptions EIA/TIA 568 et a la norme de categorie 5
concernant les transmissions de donnees a 100 Mo/sec.
Longueur maximum: Si vous utilisez un cable UTP, la
longueur maximum entre le switch et l'appareil connecte doit
etre de 100 metres (300pieds).

Une fois le cable reseau raccorde des deux cotés et l'appareil allumé, le voyant vert LNK/ACT doit s'allumer.

Raccordement de l'alimentation electrique

Raccordez l'adaptateur electrique à la prise d'alimentation à l'arrière de l'appareil; Le voyant vert l'alimentation sur la face avant doit s'allumer.

Dépannage

1. Levoyant d'alimentation ne s'allume pas

• Vérifiez que le cable d'alimentation est correctement branché sur l'adaptateur électrique exter et dans la prise de courant. Assurez-vous que la prise jack est fermement branchée dans la prise d'alimentation du switch.

2. Levoyant LNK/ACT (Connexion/Activité) ne s'allume pas lors d'une connexion à un apparéil 100Mo/sec

• Verifiez l'interrupteur de l'appareil raccordé au switch; Assurez-vous qu'il soit allumé.
  Vérifiez la cable reseau; Assurez-vous qu'il est correctement raccordé au switch et à l'appareil en reseau.
• Vérifiez la cable réseau; Assurez-vous que les cables UTP sont conformes avec les prescriptions EIA/TIA568 et avec celles de la catégorie 5.

[!] Contactez votre revendeur si le problème persiste.
