ES5500P - Interruptor Edimax - Manual de uso y guía de instrucciones gratis

Tipo de producto	Conmutador Ethernet
Marca	Edimax
Modelo	ES5500P
Puertos	5 puertos RJ-45 10/100/1000 Mbps
Funciones de red	Auto-MDI/MDI-X, detección automática de velocidad
Alimentación	Adaptador de corriente 5V CC, 1A (incluido)
Dimensiones (An x Pr x Al)	230 mm x 140 mm x 35 mm
Peso	600 g
Temperatura de funcionamiento	0 °C a 55 °C
Humedad de funcionamiento	10 % a 95 % sin condensación
Indicadores LED	PWR (alimentación), LNK/ACT (conexión/actividad), VELOCIDAD (10/100/1000)
Longitud máxima del cable	100 metros (cable UTP categoría 5 o superior)
Mantenimiento	Limpiar con un paño seco y suave. No utilizar productos líquidos ni abrasivos.
Instrucciones de seguridad	No exponer al agua, a fuentes de calor ni obstruir las aberturas de ventilación.
Piezas de repuesto	Adaptador de corriente disponible del fabricante

Preguntas frecuentes - ES5500P Edimax

¿Cómo conectar el conmutador ES5500P?

Conecte el adaptador de corriente en la parte posterior del conmutador, luego conecte sus dispositivos de red a los puertos RJ-45 mediante cables UTP rectos o cruzados (la función Auto-MDI/MDI-X se adapta automáticamente).

¿Qué significa el indicador PWR?

El indicador PWR (verde) indica el estado de la alimentación. Fijo encendido: alimentación activa. Apagado: sin corriente.

¿Por qué no se enciende el indicador LNK/ACT?

Verifique que el dispositivo conectado esté encendido, que el cable esté bien insertado en ambos extremos y que utilice un cable UTP categoría 5 (máximo 100 metros).

¿Cómo interpretar el indicador VELOCIDAD?

El indicador VELOCIDAD indica la velocidad del puerto: apagado = 10 Mbps, verde = 100 Mbps, amarillo = 1000 Mbps.

¿Qué tipo de cable usar?

Use un cable UTP (par trenzado no blindado) conforme a la norma EIA/TIA 568, categoría 5 o superior. La longitud máxima es 100 metros.

¿Se puede usar un cable cruzado?

Sí, la función Auto-MDI/MDI-X permite usar indistintamente un cable recto o cruzado.

¿Cuáles son las condiciones ambientales recomendadas?

Instale el conmutador en un lugar seco, protegido de la humedad (10-95% sin condensación) y a una temperatura entre 0°C y 55°C. Evite fuentes de calor.

¿Cómo limpiar el conmutador?

Desconecte el aparato, luego límpielo con un paño suave y seco. No use nunca líquidos ni productos abrasivos.

¿Qué hacer si el indicador de alimentación permanece apagado?

Asegúrese de que el adaptador de corriente esté correctamente conectado al conmutador y a una toma de corriente funcional. Pruebe con otro adaptador si es posible.

¿El conmutador se calienta normalmente?

Un ligero calor es normal. Asegúrese de que las aberturas de ventilación no estén obstruidas y que el aparato no esté expuesto al sol directo ni a una fuente de calor.

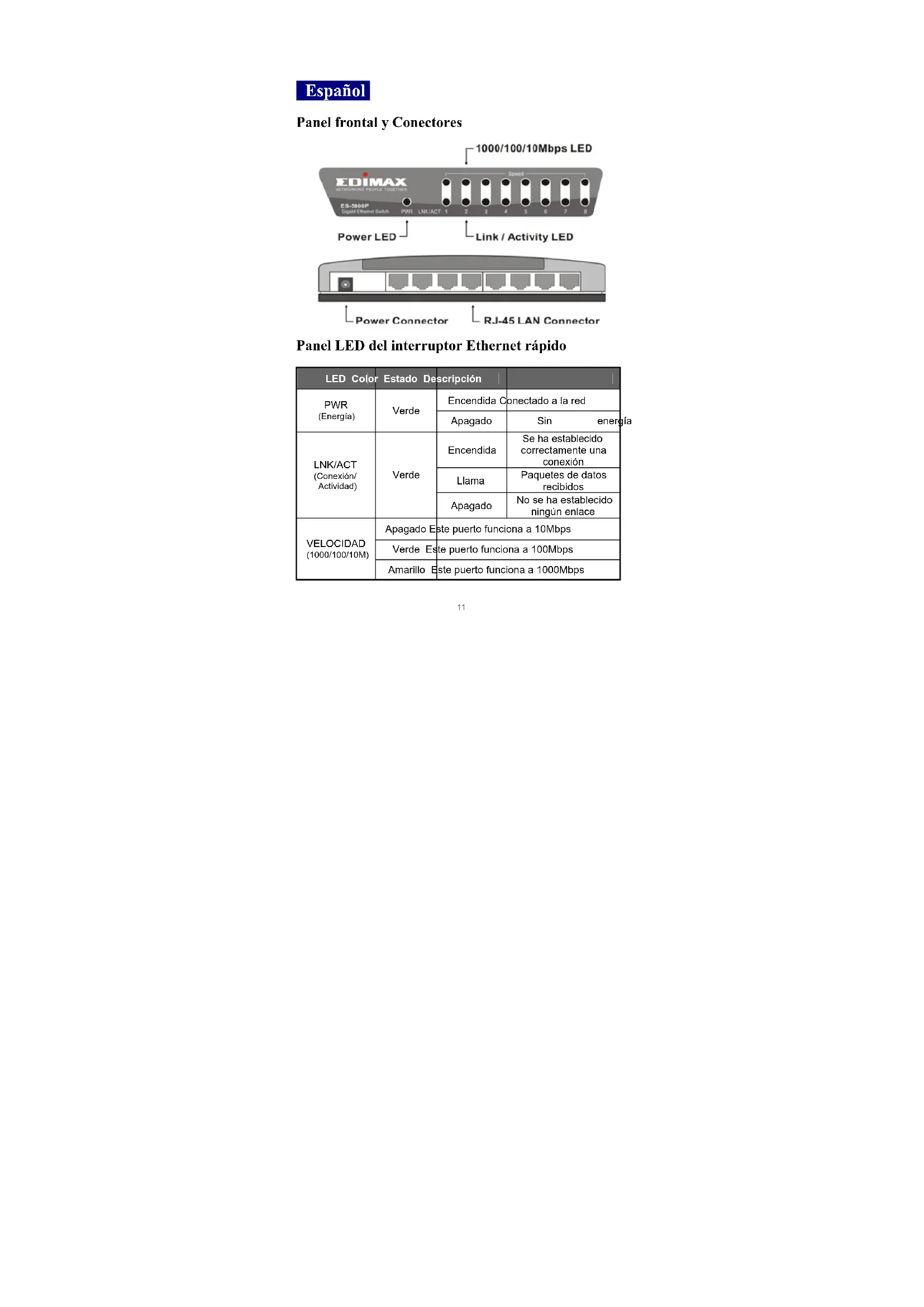

MANUAL DE USUARIO ES5500P Edimax

LED Color	Estado Descripción
PWR (Energía)	Verde	Encendida	Conectado a la red
		Apagado	Sin energia
LNK/ACT (Conexión/ Actividad)	Verde	Encendida	Se ha establecido correctamente una conexión
		Llama	Paquetes de datos recibidos
		Apagado	No se ha establecido ningún enlace
VELOCIDAD (1000/100/10M)	Apagado Este puerto funciona a 10Mbps
	Verde Este puerto funciona a 100Mbps
	Amarillo Este puerto funciona a 1000Mbps

1. Entorno de funciona

El nucleo del interruptor debe instalarse y ponser en configuracion conforme a los limites establecidos para la temperatura de configuracion (32 - 131^) y la humedad (10 - 95%) Sin condensation).

• No Coloque los objetivos en la parte superior de la unidad.
• No obstruya ninguna salute de ventilacion situada a los lados de la unidad.
• No coloque la unidad cerca de网通una fuente de calor como los calentadores, radiadores, ni la exponga directamente al sol.

ImpidaIGNAL
Si es necessario,utilice el deshumidificador para reducir la
humedad.

2. Conexión a los dispositivos de la red

Los puertos RJ-45 del interruptor tiene una función Auto-MDI/MDI-X que permitEAR cables rectos o cruzados para conectar el interruptor a la estación de trabajo o al nucleo.

Conecte un cabo del cable de la red al puerto RJ-45 del panel trasero, y conecte el other cabo del cable de red en el puerto RJ-45 del dispositivo de red. Realice elismo procedimiento para conectar todos los puertos RJ-45 del interruptor.

Los cables de red UTP deben ser conformes a las espécificaciones de la normativa EIA/TIA 568 y a las normas existables para la categoría 5 para la transmisión de datos a una velocidad de 100Mbps. Largo máximo: utiliser el cable UTP, la distancia entre el interruptor y el dispositivo conectado no pueda superar los 100 metros (300ft).

Cuando haya conectado el cable de red areds y

haya encendido el dispositivo de red conectado,deferé encenderse la indicacion verde LNK/ACT LED.

3. Conexión a la red

Conecte el adaptor de corrente al conector de corrente en la parte trasera de la unidad; Se encendera en verde la indicacion LED del panel frontal.

Problemas de funciona

1. EL indicator de corriente LED no está encendido

• Compruebe si el cable de corriente se ha conectado correctamente al adaptorador externo de corriente y al enchufe. Asegürese de que la toma de CC se ha introducido correctamente en el enchufe del interruptor.

2. El indicator Conexión/Atividad no se enciende cuando lo conecto al dispositivo de 100Mbps

• Compruebe que el interruptor del dispositivo de red se encuentra conectado al interruptor; Asegürese de que está encendido.
• Compruebe el estado del cable de red; Asegürese de que se encontrartra debidamente conectado al interruptor y al dispositivo de red.
• Compréune el estado del cable de red; Asegürese que los cables UTP son compatibles con la normativa EIA/TIA 568 y lasindicacionesde la catégiora 5.

[!] Póngase en contacto con su distribuidor si no logra SOLUTIONAR el problema.
