Marca	Edimax
Modelo	ES3116RL
Tipo de producto	Conmutador Ethernet Fast (Switch)
Número de puertos	16 puertos RJ-45 10/100 Mbit/s
Normas de red	IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, IEEE 802.3x (control de flujo)
Autonegociación	Sí, en todos los puertos (NWay, 10/100 Mbit/s, full/half duplex)
Auto MDI/MDI-X	Sí, en todos los puertos (detección automática del tipo de cable)
Tabla de direcciones MAC	8 000 entradas
Memoria buffer	160 KB
Método de conmutación	Store-and-forward
Alimentación	Interna, 100-240 V CA, 50-60 Hz, salida 3.3 V 4 A
Indicadores LED	Alimentación (verde fijo), Enlace/Actividad por puerto (verde fijo/parpadeante)
Montaje en rack	Sí, compatible con rack de 19 pulgadas (ganchos y tornillos incluidos)
Instalación	Plug-and-play, no requiere software
Compatibilidad	Todos los protocolos de red estándar
Entorno	Temperatura de funcionamiento: 0°C a 40°C, humedad: 10% a 90% (sin condensación)
Certificaciones	CE, FCC clase A
Peso	Aproximadamente 1,5 kg (estimación para modelo de 16 puertos)
Dimensiones (L x P x H)	Aproximadamente 44 x 20 x 4,5 cm (estimación rack 19 pulgadas)
Limpieza	Desconecte el aparato antes de limpiar. Use un paño suave y seco. No use productos químicos ni abrasivos.
Mantenimiento	Verifique regularmente las conexiones y la ventilación. Evite las fuentes de calor.
Seguridad	Use solo el adaptador suministrado. No abra la carcasa. Mantenga alejado de líquidos.
Piezas de repuesto y reparabilidad	Consulte el servicio postventa de Edimax para cualquier reparación o reemplazo.

Preguntas frecuentes - ES3116RL Edimax

¿Cómo instalar el conmutador Edimax ES3116RL?

El conmutador es plug-and-play. Conecte cada dispositivo de red (PC, impresora, etc.) a un puerto RJ-45 con un cable Ethernet, luego encienda el aparato. No se necesita ningún software.

El indicador de Enlace/Act no se enciende, ¿qué hacer?

Verifique que el cable Ethernet esté correctamente conectado en ambos extremos y que no esté dañado. Asegúrese de que el otro dispositivo esté encendido. Si el problema persiste, pruebe con otro puerto u otro cable.

¿Puedo conectar varios conmutadores Edimax ES3116RL entre sí?

Sí, gracias a la función Auto MDI/MDI-X, puede usar un cable recto o cruzado para conectar cualquier puerto de un conmutador a otro conmutador o hub.

¿Cuál es la velocidad máxima admitida?

Cada puerto admite hasta 100 Mbit/s en full dúplex, es decir, una velocidad total de 200 Mbit/s por puerto (bidireccional).

¿Este conmutador es compatible con cables Cat5?

Sí, para 100 Mbit/s, use cable Cat5 o superior (Cat5e, Cat6). Para 10 Mbit/s, Cat3, 4 o 5 funciona. La longitud máxima es de 100 metros.

¿Cómo montar el conmutador en rack?

Use los dos ganchos y los tornillos suministrados. Fije los ganchos en los lados del conmutador, luego atorníllelos en los rieles del rack de 19 pulgadas. Consulte el manual para más detalles.

¿Qué hacer si el conmutador se sobrecalienta?

Asegúrese de que las ranuras de ventilación no estén obstruidas. Coloque el aparato en un lugar bien ventilado, alejado de la luz solar directa y fuentes de calor.

¿El conmutador admite VLAN?

No, el modelo ES3116RL es un conmutador no gestionado (plug-and-play) y no admite funciones avanzadas como VLAN. Para eso, opte por un conmutador gestionado.

¿Cómo limpiar el conmutador?

Desconecte el aparato. Use un paño suave y seco para limpiar la carcasa. Nunca use solventes, alcohol ni productos abrasivos.

¿Dónde encontrar el manual de usuario?

El manual está disponible para descargar en el sitio notice-facile.com para el modelo Edimax ES3116RL. También está incluido en el embalaje en formato papel.

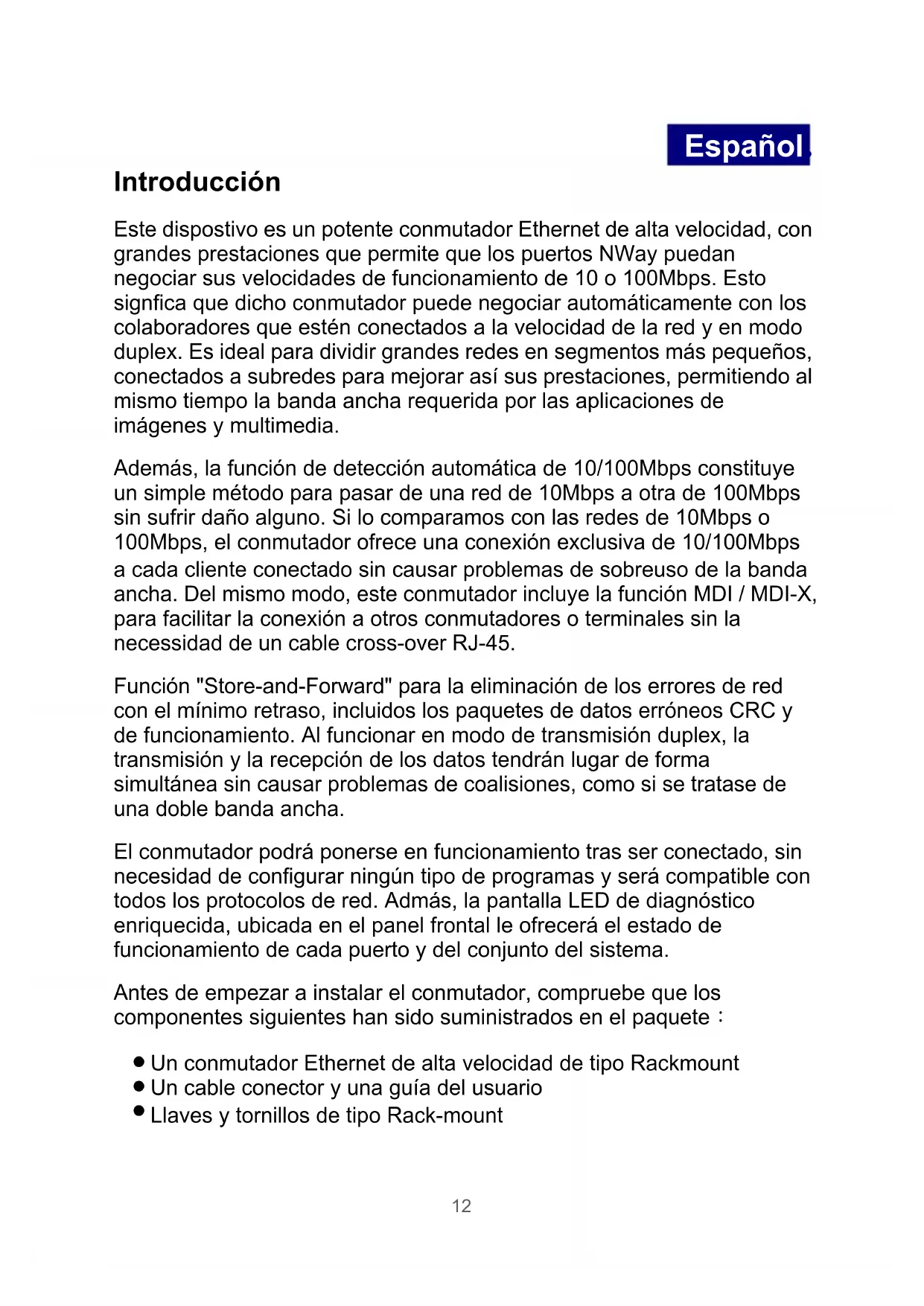

MANUAL DE USUARIO ES3116RL Edimax

Este dispositivo es un potente conmutador Ethernet de alta velocidad, con grandes prestaciones que permitte que los puertos NWay pueda negotiating sus velocidades de funciona bajo el宗旨. Estoyou significa que做到了 conmutador可以把ociar automatistically con los colaboradores que estén connectados a la velocidad de la red y en modo duplex. Es ideal para dividir grandes redes en segmentos más(PC),conectados a subredes para mayoras sus prestaciones,permitiendo al本身就是 tiempo la banda ancha requerida por las aplicaciones de imagenes y multimedia.

Además, la función de detectación automatística de 10/100Mbps constituya un simple método para pasado de una red de 10Mbps a另一边 de 100Mbps sin sufrir daño algo. Si lo comparamos con las redes de 10Mbps o 100Mbps, el conmutador offre una connexion exclusiva de 10/100Mbps a cada cliente connectado sin Causear problemas de sobreuso de la banda ancha. Del mesmo modo, este conmutador incluye la funciona MDI / MDI-X, para poderla connexion athers comutadores o terminales sin la necessitiesde un cable cross-over RJ-45.

Función "Store-and-Forward" para la eliminación de los erroses de red con el minimumo retraso, incluidos los paquetes de datos erroneos CRC y de funciona. Al funciona en modo de transmisión duplex, la transmisión y la Reception de los datos tendrán lugar de forma simultánea sin Causear problemas de coalisiones, como si se tratase de una doble banda ancha.

El conmutadorouldaponerse enfunctionamentotrasserconectaro,sin necessities de configurar ningun tipo de programas y sera compatible con todos los protocolos de red. Admás,la pantalla LED de diagnóstico enriquecida,ubicada en el panel frontal le ofreceráel estado de functionamento de cada puerto y delconjunto delsystema.

Antes de empezar a instalar el conmutador, compruebe que los componentes siguientes han sido suministrados en el paquete :

• Un conmutador Ethernet de alta velocidad de tipo Rackmount
• Un cable conductor y una guía del usuario
• Llaves y tornillos de tipo Rack-mount

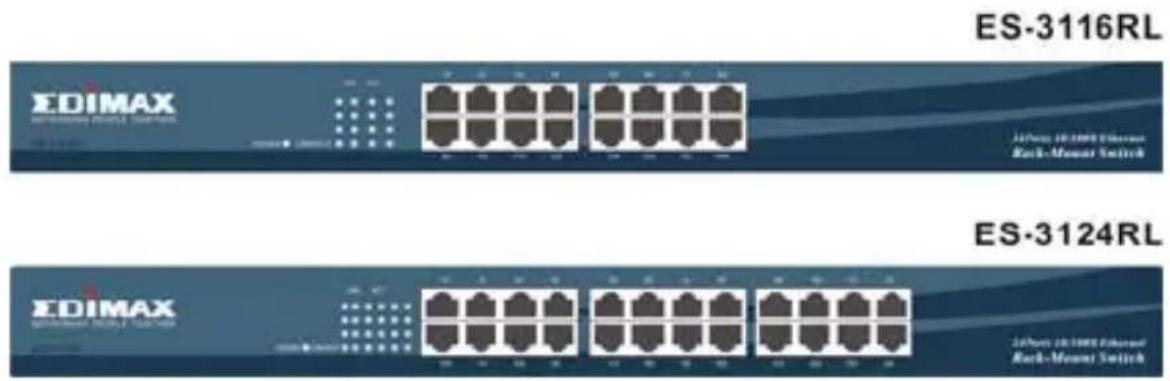

Definienda de la pantalla LED

Por favor, lea el siguientes cuadro paraNDER lasindicaciones que apareceran en la pantalla LED

LED Estado Funcionamiento
Alimentación	Verde contínuamente	Encendido
	Off	Apagado
Enlace/Acción	Verde contínuamente	El puerto está connectado
	Verde intermitente	El puerto está transmitiendo/recibiendo datos.
	Off	Sin conexión

Conexión de las estaciones

Conecte cada estación al conmutador mediante parejas de dos cables. Enchufe un conector RJ-45 al puerto RJ-45 del conmutador y enchufe el(other conector RJ-45 al adaptador de red de la estación. Encienda el conmutador y el sistemas quedará lista. Para la selección de los cables, le rogamos observe el cuadroCEE.

Conexión de conmutadores

Al conectar los commutadores entre sí, PODrá utiliserrialquier puerto para conectar othero conmutador al Conjunto o un cable cross-over. Como todos los puertos se encuentran automatistically compatibles con la funciona MDI / MDI-X, PODrá utiliser un cable plano o de connexion directa para activar la connexion de un commutador a除外.

Para la selección de los cables, le rogamos observe el cuadro suiviente:

Velocidad de transmisión	Tipo de cable	Largo máximo
10Mbps	Categoría 3, 4, 5 UTP/STP	100 metros
100Mbps Categoría 5 UTP/STP 100 metros

Rack-Mount (montaje en bastidor)

El conmutador pueda ser individual o pueda ser montado en un bastidor normal de 19-pulgadas. EL montaje en bastidor da lugar a una instalacion metódica si cuenta con various dispositivos de red similares. El conmutadoriene suministrado con dos llaves y tornillos.optionales para el montaje en bastidor. Dichos elementos se utilizen para instalar launidad en bastidor.

Especificaciones

Norma	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3x para el funcionaimiento en duplex y el control de flujo
Interfaz	16/24 * 10/100Mbps Puerto Ethernet RJ-45 de alta velocidad
Enlace ascendente	Auto MDI/MDI-X(crossover automático)
Velocidad de transmisión	10/100Mbps & Modo de detectión automática duplex Completo/medio
Cuadro de direc. MAC	Entradas MAC de 8K
Memoria	160Kbytes
Alimentación	Alimentación interna 3.3V 4A (100-240V/ 50-60Hz)
EMI Normativa de la CE y FCC tipo A
