Marka	Edimax
Model	ES3116RL
Typ produktu	Szybki przełącznik Ethernet (Switch)
Liczba portów	16 portów RJ-45 10/100 Mbit/s
Standardy sieciowe	IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, IEEE 802.3x (kontrola przepływu)
Autonegocjacja	Tak, na wszystkich portach (NWay, 10/100 Mbit/s, pełny/półdupleks)
Automatyczne MDI/MDI-X	Tak, na wszystkich portach (automatyczne wykrywanie typu kabla)
Tablica adresów MAC	8 000 wpisów
Pamięć buforowa	160 KB
Metoda przełączania	Store-and-forward
Zasilanie	Wewnętrzne, 100-240 V AC, 50-60 Hz, wyjście 3,3 V 4 A
Diody LED	Zasilanie (zielona stała), Połączenie/Aktywność na port (zielona stała/migająca)
Montaż w szafie rack	Tak, kompatybilny z szafą 19 cali (zawiera zaczepy i śruby)
Instalacja	Plug-and-play, nie wymaga oprogramowania
Kompatybilność	Wszystkie standardowe protokoły sieciowe
Środowisko	Temperatura pracy: 0°C do 40°C, wilgotność: 10% do 90% (bez kondensacji)
Certyfikaty	CE, FCC klasa A
Waga	Około 1,5 kg (szacunkowo dla modelu 16 portów)
Wymiary (D x S x W)	Około 44 x 20 x 4,5 cm (szacunkowo dla szafy 19 cali)
Czyszczenie	Odłącz urządzenie przed czyszczeniem. Użyj miękkiej, suchej ściereczki. Nie używaj chemikaliów ani środków ściernych.
Konserwacja	Regularnie sprawdzaj połączenia i wentylację. Unikaj źródeł ciepła.
Bezpieczeństwo	Używaj wyłącznie dostarczonego zasilacza. Nie otwieraj obudowy. Przechowuj z dala od płynów.
Części zamienne i naprawa	Skontaktuj się z serwisem Edimax w celu naprawy lub wymiany.

Często zadawane pytania - ES3116RL Edimax

Jak zainstalować przełącznik Edimax ES3116RL ?

Przełącznik jest plug-and-play. Podłącz każde urządzenie sieciowe (PC, drukarkę itp.) do portu RJ-45 za pomocą kabla Ethernet, a następnie włącz urządzenie. Nie jest wymagane żadne oprogramowanie.

Dioda Link/Act nie świeci się, co robić ?

Sprawdź, czy kabel Ethernet jest prawidłowo podłączony z obu stron i nie jest uszkodzony. Upewnij się, że inne urządzenie jest włączone. Jeśli problem nie ustąpi, spróbuj innego portu lub kabla.

Czy mogę połączyć ze sobą kilka przełączników Edimax ES3116RL ?

Tak, dzięki funkcji Auto MDI/MDI-X, możesz użyć kabla prostego lub skrosowanego, aby połączyć dowolny port przełącznika z innym przełącznikiem lub hubem.

Jaka jest maksymalna obsługiwana prędkość ?

Każdy port obsługuje do 100 Mbit/s w trybie pełnego dupleksu, co daje całkowitą przepustowość 200 Mbit/s na port (dwukierunkowo).

Czy ten przełącznik jest kompatybilny z kablami Cat5 ?

Tak, dla 100 Mbit/s używaj kabla Cat5 lub wyższego (Cat5e, Cat6). Dla 10 Mbit/s wystarczy Cat3, 4 lub 5. Maksymalna długość to 100 metrów.

Jak zamontować przełącznik w szafie rack ?

Użyj dwóch dołączonych uchwytów i śrub. Przymocuj uchwyty do boków przełącznika, a następnie przykręć je do szyn szafy 19-calowej. Szczegóły znajdziesz w instrukcji.

Co zrobić, jeśli przełącznik się przegrzewa ?

Upewnij się, że otwory wentylacyjne nie są zablokowane. Umieść urządzenie w dobrze wentylowanym miejscu, z dala od bezpośredniego światła słonecznego i źródeł ciepła.

Czy przełącznik obsługuje VLAN ?

Nie, model ES3116RL to przełącznik niezarządzalny (plug-and-play) i nie obsługuje zaawansowanych funkcji, takich jak VLAN. W tym celu wybierz przełącznik zarządzalny.

Jak wyczyścić przełącznik ?

Odłącz urządzenie. Użyj miękkiej, suchej ściereczki do wycierania obudowy. Nigdy nie używaj rozpuszczalników, alkoholu ani środków ściernych.

Gdzie znaleźć instrukcję obsługi ?

Instrukcja jest dostępna do pobrania na stronie notice-facile.com dla modelu Edimax ES3116RL. Jest również dołączona do opakowania w formie papierowej.

INSTRUKCJA OBSŁUGI ES3116RL Edimax

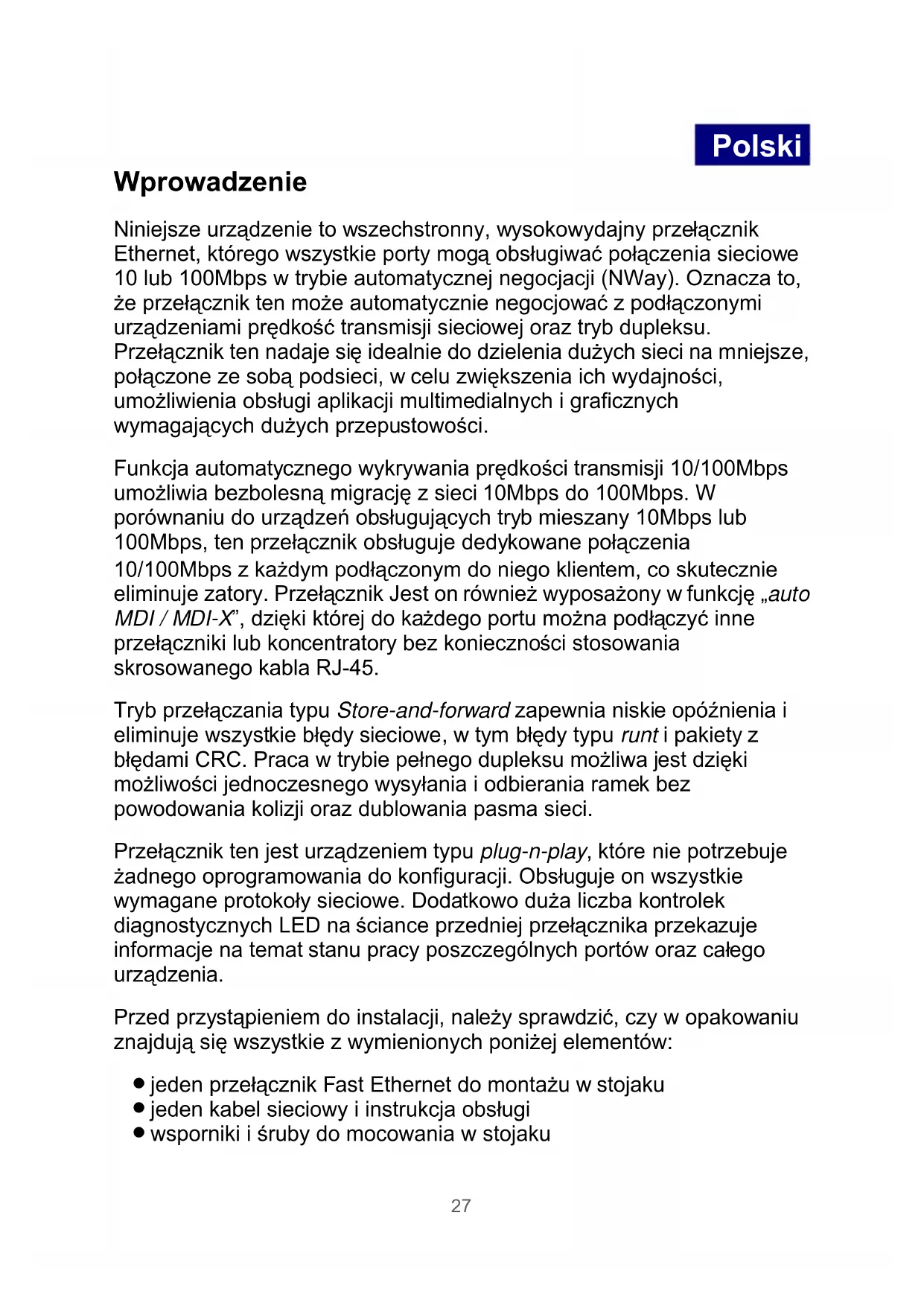

Niniejsze urzadzenie to wszechstronny, wysokowydajny przyȩcznik Ethernet, krórego wszystkie porty moga obślugiwać połaczenia sieciowe 10 lub 100Mbps w trybie automatycznej negotcjacency (NWay). Oznacza to, ze przyȩcznik tenMZe要把 automatycznie negotcjować z podączonymi urzadzeniami prędkość transmisji sieciowej oraz tryb dupleksu. Przȩcznik ten nada są ideaIGNie do Dzielenia duzych sieci na mniejsze, połaczone ze soba podsieci, w celu zwiékszenia ich wydajnosci, uzmłiwienia obśgli oplikacje multimedialnych i graficznych wymagajacych duzych przypepustotiwość.

Funkcja automatyczné wykrywania prędkosci transmisji 10/100Mbps umożliwia bezbolesna migracje z sieci 10Mbps do 100Mbps. W porównaniu do urzadzen obstugujacych tryb mieszany 10Mbps lub 100Mbps, ten przyȩcznik obstuguje dedykowane połączenia 10/100Mbps z kaźdym podȩczonym do niedo klientem, co skutecznie eliminuje zatory. Przelȩcznik jest on równej wyposzaźny w fungcję „auto MDI / MDI-X", dane ki tóraj do kaźdego portu sązyć innie przyȩcznych lub koncentratory bez koniecznosci stosowania skrosowanego kabla RJ-45.

Tryb przyłączania typu Store-and-forward zapewnia niskie opóznienia i eliminuje wszystkie będy sieciowe, w tym będy typu rundi pakiety z blędami CRC. Praca w trybie pełnégo dupleksu mözgliwa jestȩki moziwość jegnoczesnégo wysyłania i odbierania ramek bez powodOWANIA kolizji oraz dubLOWANIA psma sieci.

Przelacznik ten jest urzadzeniem typu plug-n-play, króre nie potrzebujeźadné oprogramowania do konfiguracje. Obsluguje on wszystkie wymagane protokoły sieciowe. Dodatkowo duża liczba kontrolek diagnostycznych LED na sciance przy的例子 przy的例子 przelacznika przy bezakuzije informacja na temat stanu przy poszczególnych portów oraz;cagliog urzadzenia.

Przed przystapieniem do instalacji,NSEZY sprawdzić,czy w opakowaniu znajduja sie wzystkie z wymienionych ponižej elementów:

• jeder przyłącznik Fast Ethernet do montazu w stojaku
• jeder kabel sieciowy i instrukcja obstugi
• wsporniki i sruby do mocowania w stojaku

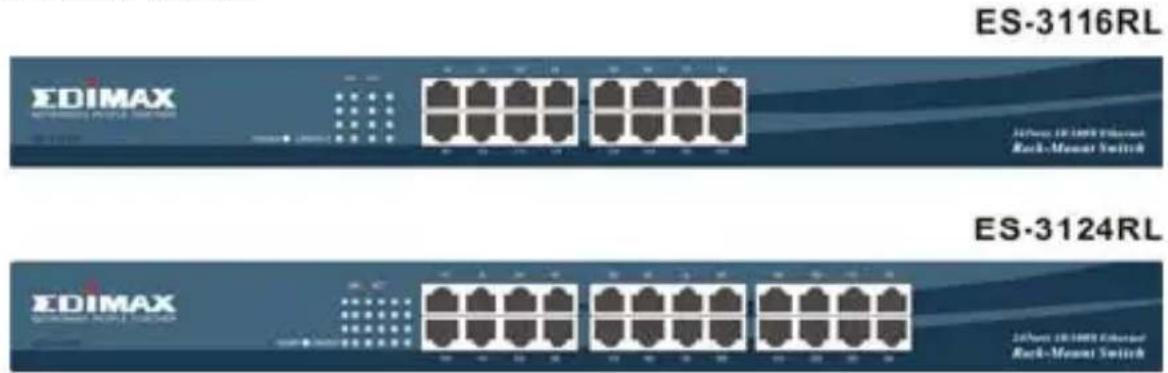

Znaczenie kontrolek LED

Opis stanów syngnalizowanych przyez kontrolki LED przyedstawia ponieszsa tabela

LED Stan Znaczenia
Power	zielony – świeci	Zasilanie wąćzone
	nie świeci	Zasilanie wyąćzone
Link/Act	zielony – świeci	Ten port jest podȩćzony
	zielony – miga	Port wysyła/odbiera dane.
	nie świeci	Brak poȩćzenia

Podłuczanie komputerów

Poszczególne komputery podlacza są do przyłącznika kablami ze skrętki. Jeden wtyk RJ-45 sączy wymiąć do gniażda RJ-45 w przyłączniku, a drugi wtyk RJ-45 do gniażda w karcie sieciowej komputera. Po sączeniu zasilania przyłącznika jest on gotowy do pracy. Informacja na temat wyboru kabli przyxDawiono w tabeli w dalszej czȩci instrukcj.

Podłuczanie innych przyȩczników

Do podłęczenia innych przyłączników są wykorzystać dowolny port przyłącznika, do krórego są wykorztć kabel zwykły lub skrosowy. PoniewaN wszystkie porty przyłącznika obstuguja funk[Ce automatyczné go wyboru MDI / MDI-X, do podłęczenia ze soba dwocch przyłączników są stosowej zwykły kabel.

Poniieszsa tabela przystawia zalecenia dotyczne wyborukabla :

Szybkość Typ kabla	Maks. dlągość
10Mbps Kat.	3, 4, 5 UTP/STP 100 metrów
100Mbps Kat.	5 UTP/STP 100 metrów

Montañ w stojaku

Przelącznik möglich zainstalować jako urzadzenia niedrależne lub zamontowej go w standardowym stojaku 19 calowym. Montaż w stojaku pozwala na uporȩdkowanie bardziej złożonych instalacji. Przelącznik dostarczy jest wraz z dwoma OPCJONALNYMI wspornikami do montaź w stojaku i z niezbędnymi Śrubami.

Specyfikacja

Standard	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3x praca w trybie pełnego dupleksu i kontroli przyphywu
Zȩćza	16/24 portów 10/100Mbps RJ-45 Fast Ethernet
Połączenia z innymi przełącznikami	Auto MDI/MDI-X(automatyczny wybór kabli skrosOWANYCH/nieskrosOWANYCH)
Szybkość	10/100Mbps w trybie pełnego/pól-dupleksu z automatyczną detekcją
tabela adresów MAC	8K na pozycje MAC
PAMIęć	160 kilobajtÓw
Zasilanie	Wbudowy zasilacz 3.3V 4A (100-240V/ 50-60Hz)
Zakłócenia elektromagnetyczne	zgodny z wymaganiani norm CE oraz FCC dla klasy A
