ES3116RL - Kapcsoló Edimax - Ingyenes használati útmutató

Márka	Edimax
Modell	ES3116RL
Terméktípus	Fast Ethernet kapcsoló (Switch)
Portok száma	16 db RJ-45 10/100 Mbit/s port
Hálózati szabványok	IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, IEEE 802.3x (folyamvezérlés)
Automatikus tárgyalás	Igen, minden porton (NWay, 10/100 Mbit/s, teljes/fél duplex)
Automatikus MDI/MDI-X	Igen, minden porton (automatikus kábeltípus-felismerés)
MAC cím táblázat	8 000 bejegyzés
Puffer memória	160 KB
Kapcsolási módszer	Tárolás-továbbítás
Tápellátás	Belső, 100-240 V AC, 50-60 Hz, kimenet 3.3 V 4 A
LED jelzők	Tápellátás (zöld folyamatos), Lien/Activity portonként (zöld folyamatos/villogó)
Rackbe szerelés	Igen, 19 hüvelykes rack kompatibilis (kampók és csavarok mellékelve)
Telepítés	Plug-and-play, nincs szükség szoftverre
Kompatibilitás	Minden szabványos hálózati protokoll
Környezet	Üzemi hőmérséklet: 0°C - 40°C, páratartalom: 10% - 90% (lecsapódás nélkül)
Tanúsítványok	CE, FCC A osztály
Súly	Körülbelül 1,5 kg (becslés 16 portos modellhez)
Méretek (Szé x Mé x Ma)	Körülbelül 44 x 20 x 4,5 cm (becslés 19 hüvelykes rackhez)
Tisztítás	Tisztítás előtt húzza ki a készüléket. Használjon puha, száraz ruhát. Ne használjon vegyszereket vagy súrolószereket.
Karbantartás	Rendszeresen ellenőrizze a csatlakozásokat és a szellőzést. Kerülje a hőforrásokat.
Biztonság	Csak a mellékelt adaptert használja. Ne nyissa ki a házat. Tartsa távol folyadékoktól.
Alkatrészek és javíthatóság	Javítás vagy csere esetén forduljon az Edimax vevőszolgálatához.

Gyakran ismételt kérdések - ES3116RL Edimax

Hogyan telepítsem az Edimax ES3116RL kapcsolót?

A kapcsoló plug-and-play. Csatlakoztasson minden hálózati eszközt (PC, nyomtató stb.) egy RJ-45 porthoz Ethernet kábellel, majd kapcsolja be a készüléket. Nincs szükség szoftverre.

A Lien/Act jelzőfény nem világít, mit tegyek?

Ellenőrizze, hogy az Ethernet kábel mindkét oldalon megfelelően van-e csatlakoztatva, és nem sérült-e. Győződjön meg arról, hogy a másik eszköz be van-e kapcsolva. Ha a probléma továbbra is fennáll, próbálkozzon másik porttal vagy másik kábellel.

Összeköthetek több Edimax ES3116RL kapcsolót?

Igen, a Auto MDI/MDI-X funkciónak köszönhetően használhat egyenes vagy keresztkábelt bármelyik kapcsoló portjának egy másik kapcsolóhoz vagy hubhoz csatlakoztatásához.

Mekkora a maximális támogatott sebesség?

Minden port akár 100 Mbit/s sebességet támogat teljes duplexben, ami portonként 200 Mbit/s teljes átviteli sebességet jelent (kétirányú).

Ez a kapcsoló kompatibilis a Cat5 kábelekkel?

Igen, 100 Mbit/s sebességhez használjon Cat5 vagy magasabb kategóriájú kábelt (Cat5e, Cat6). 10 Mbit/s sebességhez Cat3, 4 vagy 5 megfelelő. A maximális hossz 100 méter.

Hogyan szereljem a kapcsolót rackbe?

Használja a mellékelt két kampót és csavarokat. Rögzítse a kampókat a kapcsoló oldalain, majd csavarozza be őket a 19 hüvelykes rack sínekbe. A részletekért tekintse meg a kézikönyvet.

Mit tegyek, ha a kapcsoló túlmelegszik?

Győződjön meg arról, hogy a szellőzőnyílások nincsenek elzárva. Helyezze a készüléket jól szellőző helyre, közvetlen napfénytől és hőforrásoktól távol.

A kapcsoló támogatja a VLAN-t?

Nem, az ES3116RL modell egy nem felügyelt (plug-and-play) kapcsoló, és nem támogatja a fejlett funkciókat, mint a VLAN. Ehhez válasszon egy felügyelt kapcsolót.

Hogyan tisztítsam a kapcsolót?

Húzza ki a készüléket. Használjon puha, száraz ruhát a ház letörléséhez. Soha ne használjon oldószereket, alkoholt vagy súrolószereket.

Hol találom a használati útmutatót?

A kézikönyv letölthető a notice-facile.com weboldalon az Edimax ES3116RL modellhez. Papír formában is a csomagolásban található.

HASZNÁLATI ÚTMUTATÓ ES3116RL Edimax

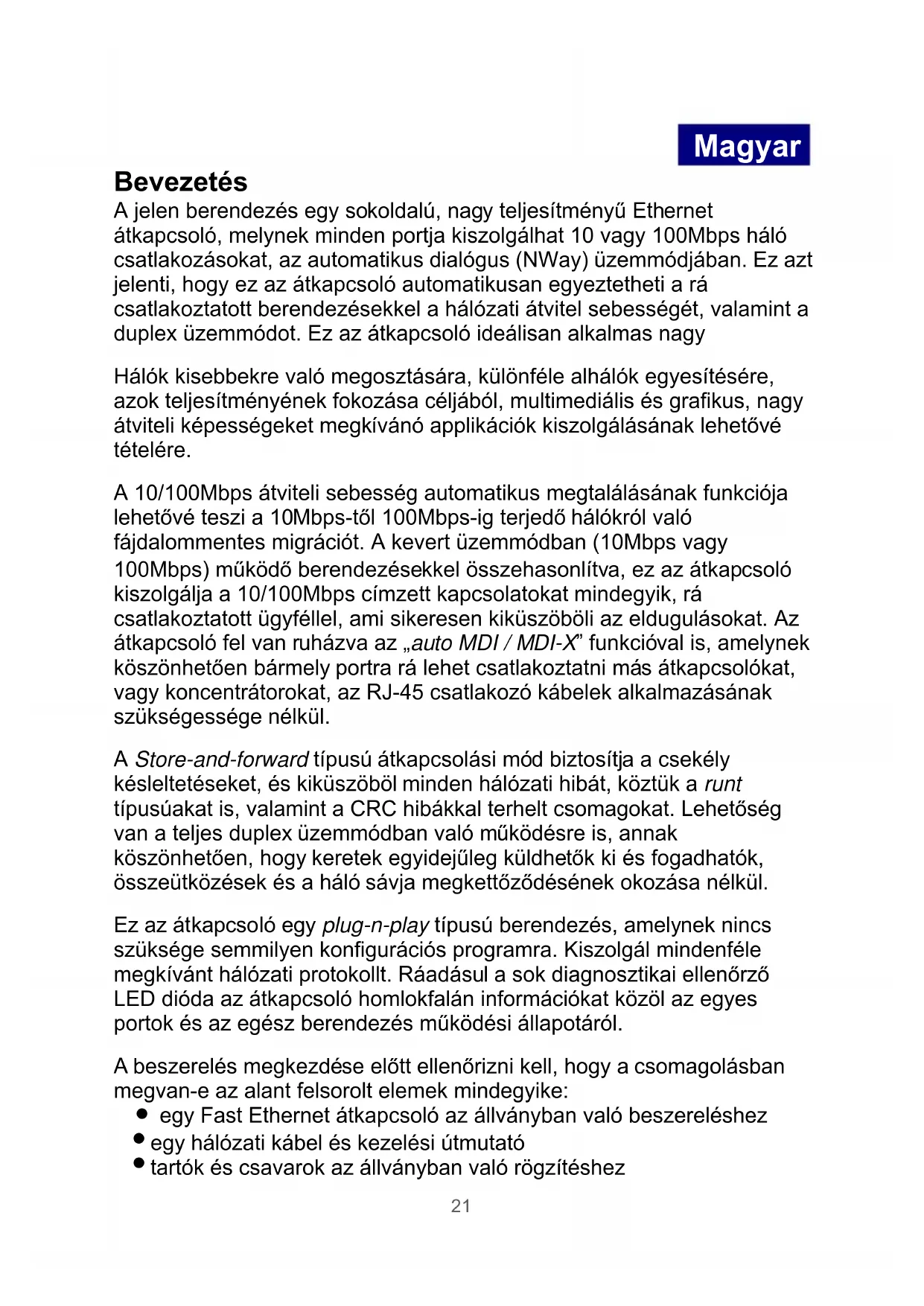

A jelen berendezés egy sukoldalu, nagy teljesitményü Ethernet atkapcsoló, melynek minded portja kiszolgálhat 10 vagy 100Mbps haló csatlakozásokat, az automatikus dialógus (NWay) üzemmodjában. Ez azt jalenti, hogy ez az atkapcsoló automatikusan egyeztetheti a rácsatlakoztatott berendzesekkel a halózati átvitel sebességét, valamint a duplex üzemmodot. Ez az atkapcsoló ideálisan alkalmas nagy

Hálók kisebbekre való megosztára, kūlönféle alhálók egyesítésére, azok teljesitményének fokozása celjából, multimedíalis és grafikus, nagy átviteli képességeket megkivánó applikácok kiszolgálásanak lehetővételère.

A 10/100Mbps átviteli sebesség automatikus megtalálásanak funkciója lehetővé teszi a 10Mbps-tól 100Mbps-ig terjedő halókról való fájdalommentes migráciot. A kevert üzemmodban (10Mbps vagy 100Mbps) működő berendezésekkel összehasonlítva, ez az atkapcsoló kiszolgálja a 10/100Mbps címzett kapcsolatokat mindegyik, rá csatlakoztatott ügyfélle, ami sikeresen kiküszöböli az eldugulásokat. Az atkapcsoló fel van ruházva az „auto MDI / MDI-X" funkcióval is, amelynek kösönhetően barmely portra ră lehet csatlakoztatni más atkapcsolókat, vagy koncentratorokat, az RJ-45 csatlakozó pábelek alkalmazásanak szükségessége nélkül.

A Store-and-forward típus átkapcsolási mod biztositja a csekély késleltetések, és kiküszöböl minded halózati hibát, Köztük a runt típusúkat is, valamint a CRC hibákkal terhelt csomagokat. Lehetőseg van a teljes duplex üzemmodban való muködésre is, annak kösönhetően, hogy keretek egyidejüleg kuldhetők ki és fogadhatók, összeütközesek és a haló sávja megkettőódésénék okozása nélkül.

Ez az atkapcsoló egy plug-n-play típus berendezés, amelynek nincs szüksége semmilyen konfigurációs programra. Kiszolgál mindedféle megkivant halózati protokollt. Raadásul a tok diagnosztikai Ellenőrző LED dióda az atkapcsoló homlofkalán informáciokat közöl az egyes portok és az egész berendezés működési allapotáról.

A beszerelés megkezdésé elöttt Ellenőrizni kell, hogy a csomagolásban megvan-e az alant felsorolt elemek mindegyike:

• egy Fast Ethernet atkapcsoló az állványban való beszereléshez
• egy halózati kabel és kezelési utmutató
• tartók és csavarok az állványban való rögzítéshez

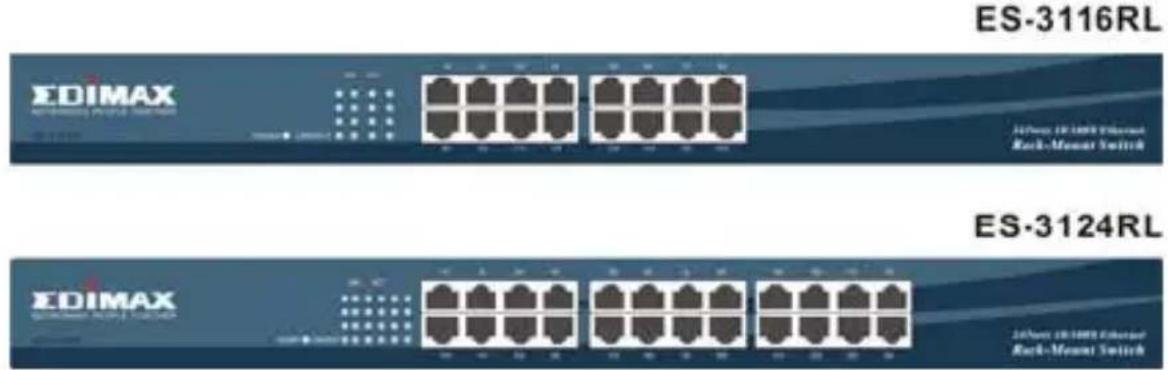

A LED Ellenőrő diódk jelentése

A LED Ellenőrő diódk által jelzett állapotok leírasat a következő tablázat tartalmazza

LED Állapot Jelentés
Power	zöld – világít A betáplálás be van kapcsolva
	nem világít A betáplálás ki van kapcsolva
Link/Act	zöld – világít Ez a port csatlakoztatva van
	zöld – lüktet A port adatokat küld/fogad.
	nem világít Nincs csatlakoztatva

A számítógepek csatlakoztatása

Az egyes szamítogepek az atkapcsolóhoz csavaritott kabellec satlakoztathotk. Egy RJ-45 csatlakozór rá kell csatlakoztatni az atkapcsolóban levő RJ-45 aljzatra, a masik RJ-45 csatlakozót pedig a szamítogehp halózati kártyaján levő aljzatba. Az atkapcsoló páfeszültsegének bekapcsolása után az mármuködésre kész. A kábelek kivalasztásaról az utmutatónk további réssezben levő tablázatban talász informáciot.

Másatókcsatlakoztatása

Más atkapcsolók csatlakoztatasához az atkapcsoló tetszöleges portja felhasználtató, amelyhez normal vagy átmenetes kabel rácsatlakoztatható. Mivel az atkapcsoló minded portjakiszolgálja az MDI / MDI-X automatikus kivalaszto funkciót, két atkapcsoló összekapcsolásához normal kabel használtató fel.

Az alábbi támblázat megadja a kabel kivalasztásra vonatkoź ojanlásokat :

Gyorsaság Kábeltípus	Max. hosszúság
10Mbps UTP/STP 3, 4, 5. kat. 100 méteter
100Mbps UTP/STP 5 kategória 100 méteter

Beszerelés az állványba

Az atkapcsolot fuggetlen berendezeskent is be lehet kottni, vagy egy standard 19 collos allvanyba szerelve. Az allvanyba valo beszerelés lehetové teszi bonyolutabb bekotesek rendezesét is. Az atkapcsolot két.optionalis tartóval szallitjuk, az allvanyba valo beszereléshez, a szükséges csavarokkal egyutt.

Specifikación

Standard	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3x teljes duplex üzemmodú mūködés, és az atáramlás Ellenőrzésé
Csatlakozók	16/24 port 10/100Mbps RJ-45 Fast Ethernet
Összekapcsolás más átkapcsolókkal	Auto MDI/MDI-X(az átmenetes/nem átmenetes kábelek automatikus kivalasztása)
Sebesség	10/100Mbps teljes vagy félduplex üzemmodban, automatikus detekcióval
MAC címek táblázata	8K a MAC tetelekre
Memória	160
Betaplálás	Beépített pápegység 3.3V 4A (100-240V/ 50-60Hz)
Elektromágneses zavarok	a CE és az FCC szabványainak megfelel az A osztályú berendez sék számára
