Merk	Edimax
Model	ES3116RL
Producttype	Ethernet Fast-switch (switch)
Aantal poorten	16 RJ-45-poorten 10/100 Mbit/s
Netwerkstandaarden	IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, IEEE 802.3x (stroomregeling)
Automatische onderhandeling	Ja, op alle poorten (NWay, 10/100 Mbit/s, full/half duplex)
Auto MDI/MDI-X	Ja, op alle poorten (automatische detectie van kabeltype)
MAC-adrestabel	8.000 vermeldingen
Buffergeheugen	160 KB
Schakelmethode	Store-and-forward
Voeding	Intern, 100-240 V AC, 50-60 Hz, uitgang 3.3 V 4 A
LED-indicatoren	Voeding (continu groen), Link/Activiteit per poort (continu groen/knipperend)
Rackmontage	Ja, geschikt voor 19-inch rack (beugels en schroeven inbegrepen)
Installatie	Plug-and-play, geen software nodig
Compatibiliteit	Alle standaard netwerkprotocollen
Omgeving	Bedrijfstemperatuur: 0°C tot 40°C, luchtvochtigheid: 10% tot 90% (niet-condenserend)
Certificeringen	CE, FCC klasse A
Gewicht	Ongeveer 1,5 kg (schatting voor 16-poorts model)
Afmetingen (L x D x H)	Ongeveer 44 x 20 x 4,5 cm (schatting 19-inch rack)
Reiniging	Koppel het apparaat los voor reiniging. Gebruik een zachte, droge doek. Gebruik geen chemicaliën of schurende middelen.
Onderhoud	Controleer regelmatig de aansluitingen en ventilatie. Vermijd warmtebronnen.
Veiligheid	Gebruik alleen de meegeleverde adapter. Open de behuizing niet. Houd uit de buurt van vloeistoffen.
Onderdelen en repareerbaarheid	Raadpleeg de Edimax-klantenservice voor reparatie of vervanging.

Veelgestelde vragen - ES3116RL Edimax

Hoe installeer ik de Edimax ES3116RL switch?

De switch is plug-and-play. Sluit elk netwerkapparaat (pc, printer, enz.) aan op een RJ-45-poort met een Ethernet-kabel en schakel het apparaat in. Er is geen software nodig.

Het Lien/Act-lampje gaat niet branden, wat moet ik doen?

Controleer of de Ethernet-kabel aan beide zijden correct is aangesloten en niet beschadigd is. Zorg ervoor dat het andere apparaat is ingeschakeld. Als het probleem aanhoudt, probeer dan een andere poort of een andere kabel.

Kan ik meerdere Edimax ES3116RL-switches met elkaar verbinden?

Ja, dankzij de Auto MDI/MDI-X-functie kunt u een rechte of cross-over kabel gebruiken om elke poort van een switch aan te sluiten op een andere switch of hub.

Wat is de maximale ondersteunde snelheid?

Elke poort ondersteunt tot 100 Mbit/s in full duplex, wat een totale doorvoer van 200 Mbit/s per poort (bidirectioneel) oplevert.

Is deze switch compatibel met Cat5-kabels?

Ja, voor 100 Mbit/s gebruik Cat5-kabel of hoger (Cat5e, Cat6). Voor 10 Mbit/s is Cat3, 4 of 5 geschikt. De maximale lengte is 100 meter.

Hoe monteer ik de switch in een rack?

Gebruik de twee meegeleverde beugels en schroeven. Bevestig de beugels aan de zijkanten van de switch en schroef ze vervolgens in de rails van het 19-inch rack. Raadpleeg de handleiding voor details.

Wat moet ik doen als de switch oververhit raakt?

Zorg ervoor dat de ventilatiesleuven niet geblokkeerd zijn. Plaats het apparaat op een goed geventileerde plaats, uit de buurt van direct zonlicht en warmtebronnen.

Ondersteunt de switch VLAN?

Nee, de ES3116RL is een onbeheerde switch (plug-and-play) en ondersteunt geen geavanceerde functies zoals VLAN. Kies daarvoor een beheerde switch.

Hoe reinig ik de switch?

Koppel het apparaat los. Gebruik een zachte, droge doek om de behuizing af te vegen. Gebruik nooit oplosmiddelen, alcohol of schurende middelen.

Waar vind ik de gebruikershandleiding?

De handleiding is te downloaden op de website notice-facile.com voor het model Edimax ES3116RL. Deze wordt ook als papieren exemplaar in de verpakking meegeleverd.

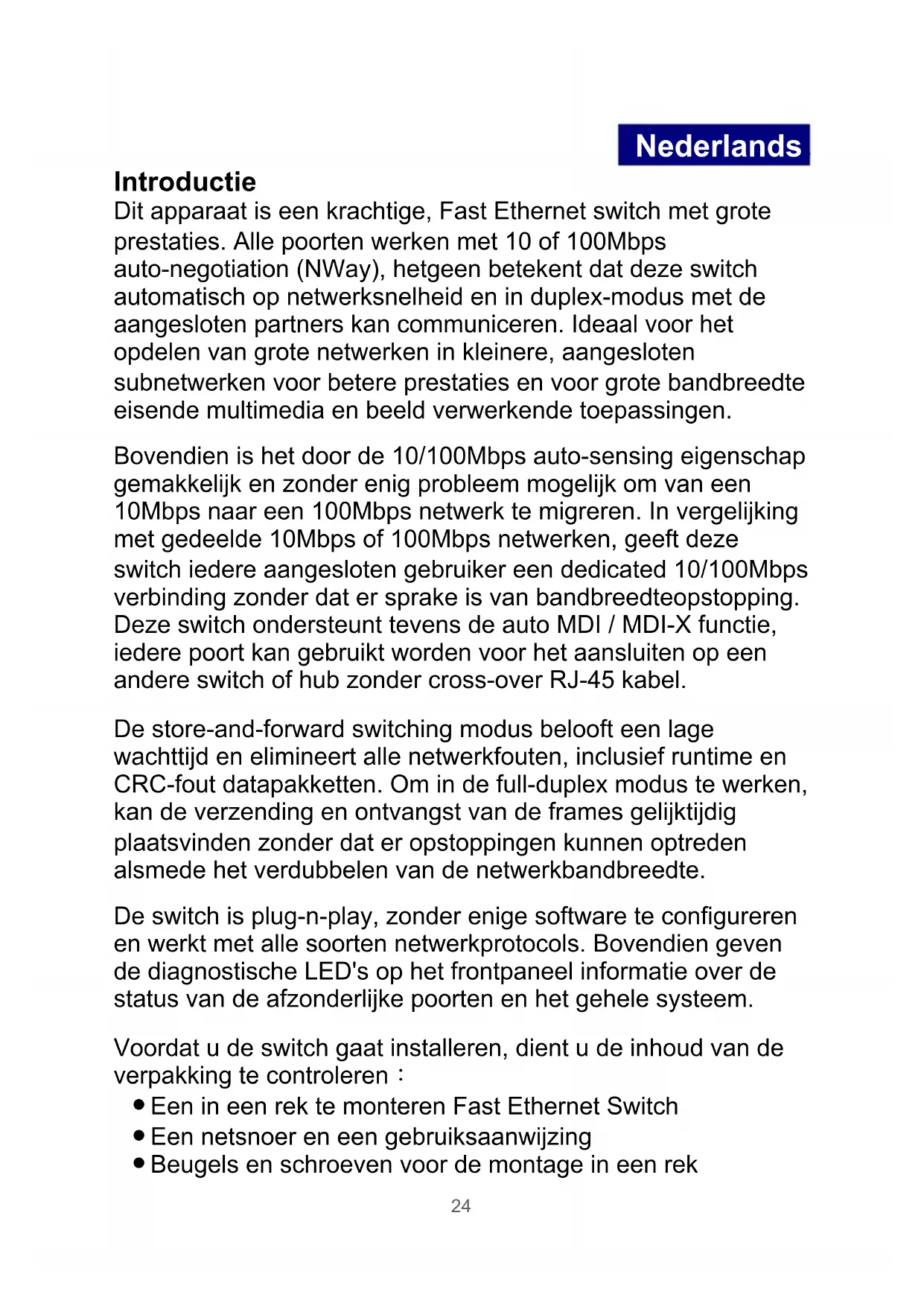

GEBRUIKSAANWIJZING ES3116RL Edimax

Dit apparaat is een krachtige, Fast Ethernet switch met große prestaties. Alle poorten werken met 10 of 100Mbps auto-negotiation (NWay), hetgeen betekent dat deze switch automatisch op netwerksnelheid en in duplex-modus met de aangesloten partners kancommuniceren. Ideaal voor het opdelen van große netwerken inkleinere, aangesloten subnetwerken voor betere prestaties en voor große bandbreedte eigende multimedia en beeld verwerkende toepassingen.

Bovendien is het door de 10/100Mbps auto-sensing eigenschap gemakkelijk en zonder enig probleem möglichk om van een 10Mbps maar een 100Mbps netwerk te migreren. In vergelijkking met gedeelde 10Mbps of 100Mbps netwerken, geeft deze switch iedere aangesloten gebruiker een dedicated 10/100Mbps verbinding zonder dat er sprake is van bandbreedteopstopping. Deze switch ondersteunt tevens de auto MDI / MDI-X functie, iedere poort kan gebruikt worden voor het aansluiten op een andere switch of hub zonder cross-over RJ-45 kabel.

De store-and-forward switching modus belooft een lage wachtijd en elimineert alle networkfouten, inclusief runtime en CRC-fout datapakketten. Om in de full-duplex modus te werken, kan de verzending en ontvangst van de frames gelijktijdigplaatsvinden zonder dat er opstoppen konnen optreten alsmede het verdubbelen van de netwerkbandbreedte.

De switch is plug-n-play, zonder enige software te configureren en werkt met alle soorten netwerkprotocols. Bovendien gibt de diagnostische LED's op het frontpaneel informatatie over de status van de afzonderlijke poorten en het gehele systeme.

Voordat u de switch.gaat installeren, dient u de inhoud van de verpakking te controlleren :

• Een in een rek te monteren Fast Ethernet Switch
• Een netsnoer en een gebruiksaanwijzing
• Beugels en schroeven voor de montage in eenrek

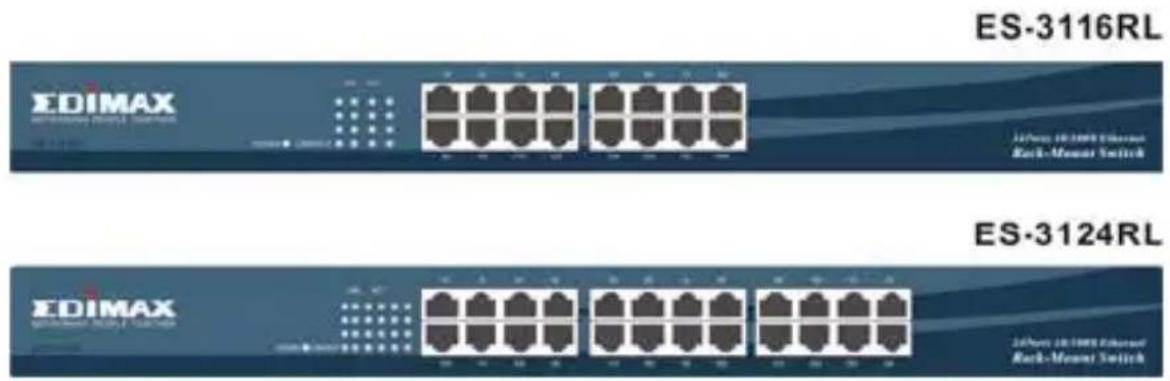

LED beschrijving

Voor de beschrijving van de LED's verwijzen wij uaar de volgende tabel

LED Status Werking
Power	Continue groen	Spanning ingeschakeld
	Uit	Spanning uitgeschakeld
Link/Act	Continue groen	De poort is verbonden
	Knipperend groen	De poort zendt/ontvangt gegevens.
	Uit	Geen verbinding

Aansluting terminals

Verbind iedere terminal met de switch middels een twisted-pair-kabel. Steek de ene RJ-45 connector in een RJ-45 poort van de switch, en streek de andere RJ-45 connector in de netwerkadapter van de terminal. Schakel de spanning in en het system is maar. Voor de juiste kabelkeuze verwijzen wij u waar de volgende tabel.

Verbinden van de switches

Om switches met elkaar te verbinden=kunt u iedere poort gebruiken. Dit kan zowel met een 'straight' of 'cross-over' kabel. Omdat alle poorten de auto MDI / MDI-X functie ondersteunen, kurz u voor een switch-naar-switch verbinding gebruik make van een 'straight' kabel.

Voor de juiste babelkeuze, wie de volgende tabel :

Netwerksnelheid	Kabeltype Max. lenght
10Mbps Cat.	3, 4, 5 UTP/STP 100 meter
100Mbps Cat.	5 UTP/STP 100 meter

Montage in eenrek

De switch kan stand-alone of gemonteerd in een standard 19-inchrek gebruikt worden. In het geval van een groter aantal netwerkapparaten levert de montage in eenrek een ordelijkke installment op. De switch worden geleverd met twee optionele beugels en schroeven. Deze worden gebruikt om de switch in eenrek te monteren.

Specifications

Standaards	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3x full duplex Werking en handshaking
Interface	16/24 * 10/100Mbps RJ-45 Fast Ethernet poorten
Uplink Auto	MDI/MDI-X(Auto cross-over)
Netwerksnelheid	10/100Mbps & Full/Half duplex modus auto detectie
MAC adr. tabel 8K	MAC ingangen
Geheugen	160Kbytes
Voeding	Interne voeding 3,3V 4A (100-240V/ 50-60Hz)
EMI CE en	FCC klasse A
