GEBRUIKSAANWIJZING EU4206 Edimax

s: De engelstalige QIG treft u aan op de bijgesloten CD

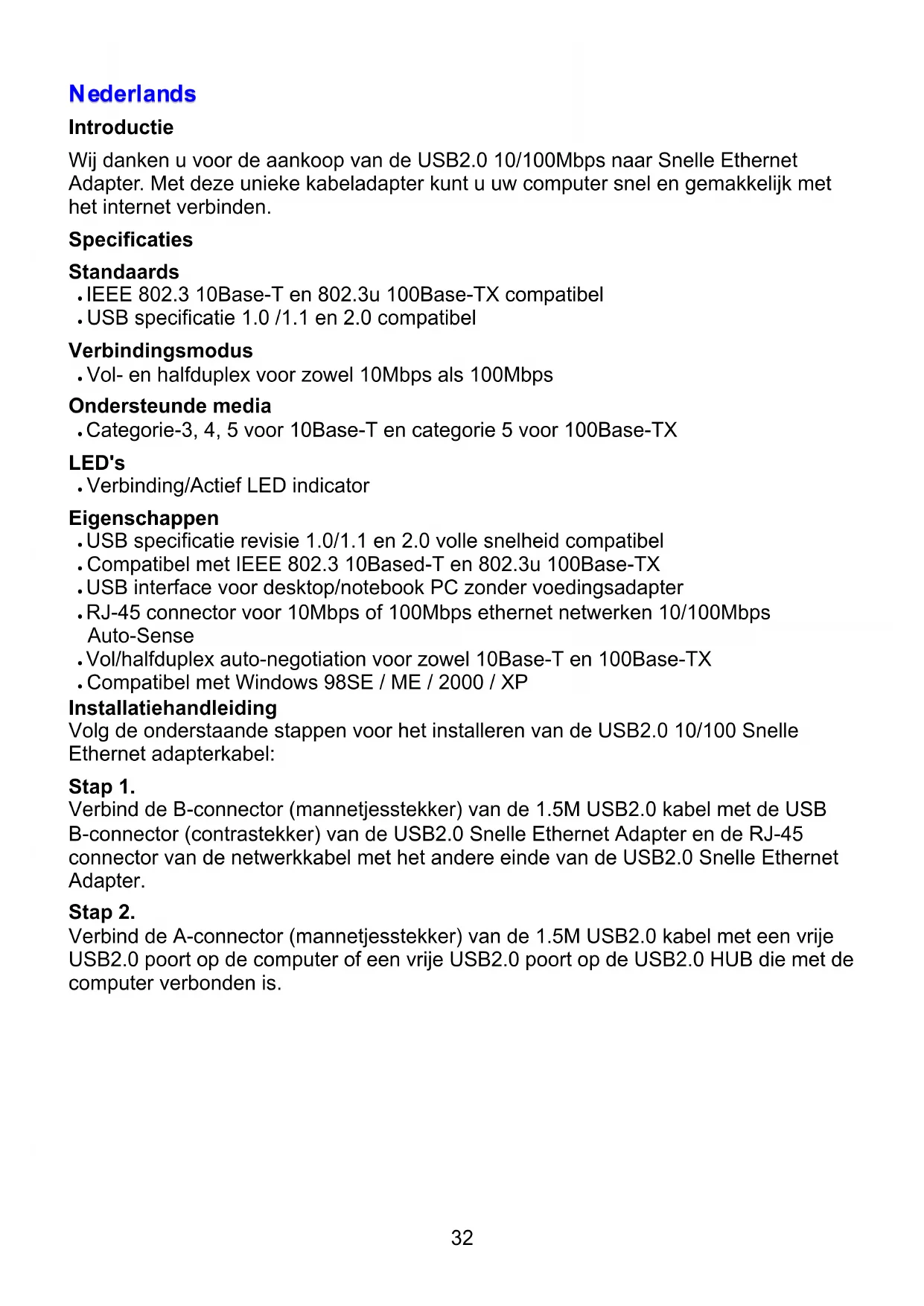

Introductie Wij danken u voor de aankoop van de USB2.0 10/100Mbps naar Snelle Ethernet Adapter. Met deze unieke kabeladapter kunt u uw computer snel en gemakkelijk met het internet verbinden. Specificaties Standaards z IEEE 802.3 10Base-T en 802.3u 100Base-TX compatibel z USB specificatie 1.0 /1.1 en 2.0 compatibel Verbindingsmodus z Vol- en halfduplex voor zowel 10Mbps als 100Mbps Ondersteunde media z Categorie-3, 4, 5 voor 10Base-T en categorie 5 voor 100Base-TX LED's z Verbinding/Actief LED indicator Eigenschappen z USB specificatie revisie 1.0/1.1 en 2.0 volle snelheid compatibel z Compatibel met IEEE 802.3 10Based-T en 802.3u 100Base-TX z USB interface voor desktop/notebook PC zonder voedingsadapter z RJ-45 connector voor 10Mbps of 100Mbps ethernet netwerken 10/100Mbps Auto-Sense z Vol/halfduplex auto-negotiation voor zowel 10Base-T en 100Base-TX z Compatibel met Windows 98SE / ME / 2000 / XP Installatiehandleiding Volg de onderstaande stappen voor het installeren van de USB2.0 10/100 Snelle Ethernet adapterkabel: Stap 1. Verbind de B-connector (mannetjesstekker) van de 1.5M USB2.0 kabel met de USB B-connector (contrastekker) van de USB2.0 Snelle Ethernet Adapter en de RJ-45 connector van de netwerkkabel met het andere einde van de USB2.0 Snelle Ethernet Adapter. Stap 2. Verbind de A-connector (mannetjesstekker) van de 1.5M USB2.0 kabel met een vrije USB2.0 poort op de computer of een vrije USB2.0 poort op de USB2.0 HUB die met de computer verbonden is.33

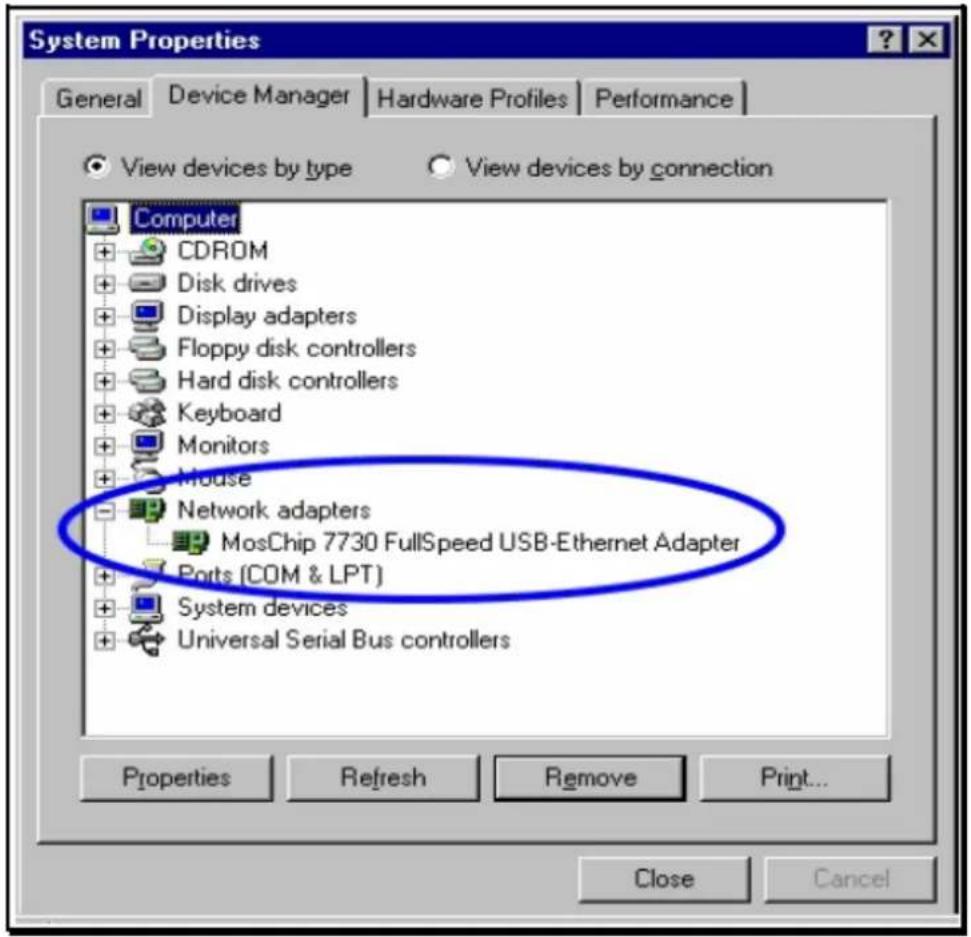

Stap 1. Zet de computer aan. Het “New Hardware Found” (Nieuwe Hardware gevonden) venster verschijnt en vraagt u om de driver-disk te plaatsen en om op “OK” te klikken. Stap 2. Selecteer “Search the proper files of driver” (Zoek de geschikte stuurprogrammabestanden) en klik op “Next” (volgende). Stap 3. Plaats de driver-disk in de computer. Selecteer “CD-ROM Devices” (cd-rom apparaten) of “specify a Location” (specificeer een locatie) link D:\Driver\EU-4206, en klik op “Next” (volgende). Stap 4. De driver (stuurprogramma) wordt gevonden. Klik op “Next” (volgende) om door te gaan. Stap 5. Het systeem zal nu om de originele Windows 98SE disk vragen. Stap 6. Plaats de disk. Het systeem zal de driver nu automatisch installeren. Stap 7. Klik op “Finished” (Beëindigen) om de installatie te voltooien. Stap 8. Windows 98SE / Me zal de driver vinden en de USB Snelle Ethernet Adapter automatisch configureren. Stap 9. Start de computer opnieuw op en verwijder de driver disk. De driver is nu actief. Stap10. Controleer of het apparaat volledig geïnstalleerd is. Zie de inhoud van“ My Computer (Mijn computer) → (rechter muistoets) → Hardware → Device Manager (Apparaatbeheer).34

Stap 1. Zet de computer aan. Wanneer het “New Hardware Found Wizard” (Nieuwe Hardware gevonden Wizard) venster verschijnt, klikt u op “Next” (volgende) om de driver te installeren. Stap 2. Selecteer “Search the proper files of driver” (Zoek de geschikte stuurprogrammabestanden) en klik op “Next” (volgende). Stap 3. Plaats de driver-disk in de computer. Selecteer “CD-ROM Devices” (cd-rom apparaten) of “specify a Location” (specificeer een locatie) link D:\Driver/EU-4206, en klik op “Next” (volgende). Stap 4. De driver (stuurprogramma) wordt gevonden. Klik op “Next” (volgende) om door te gaan. Stap 5. Klik op “Finished” (Beëindigen) om de installatie te voltooien. Stap 6. Windows 2000 zal de USB Snelle Ethernet Adapter automatisch configureren. Stap 7. Start de computer opnieuw op en verwijder de driver disk. De driver is nu actief. Stap 8. Controleer of het apparaat volledig geïnstalleerd is. Zie de inhoud van“ My Computer (Mijn computer) → (rechter muistoets) → Hardware → Device Manager (Apparaatbeheer).35

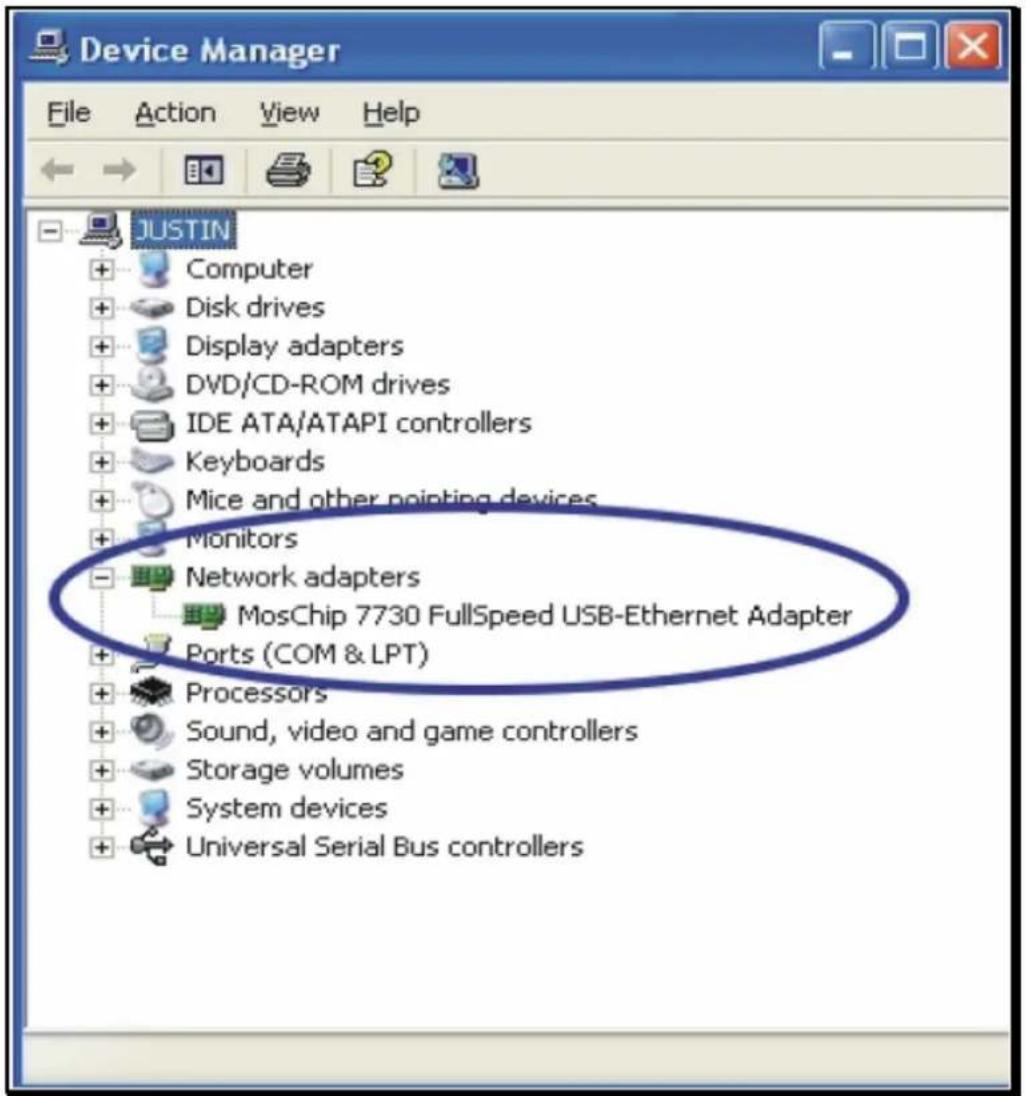

Stap 1. Zet de computer aan. Wanneer het “New Hardware Found Wizard” (Nieuwe Hardware gevonden Wizard) venster verschijnt, selecteer dan “install from a list or a specific location (Advanced)" (selecteer vanuit een lijst of specifieke locatie (Geavanceerd) en klik op “Next” (volgende). Stap 2. Plaats de driver-disk in de computer. Selecteer “CD-ROM Devices” (cd-rom apparaten) of “specify a Location” (specificeer een locatie) link D:\Driver/EU-4206, en klik op “Next” (volgende). Stap 3. Windows XP zal de driver vinden en zal vragen om door te gaan met de installatie en het kopiëren van de benodigde bestanden. Stap 4. Klik op “Finished” (Beëindigen) om de installatie te voltooien. Stap 5. Er verschijnt een dialoogbox boven de taakbalk met de mededeling “New network device installed” (Nieuw netwerkapparaat geïnstalleerd). Stap 6. Start de computer opnieuw op en verwijder de driver disk. De driver is nu actief. Stap 7. Controleer of het apparaat volledig geïnstalleerd is. Zie de inhoud van“ Start → My Computer (Deze computer) → (rechter muistoets) → Hardware → Device Manager (Apparaatbeheer)36
