MANUAL DE UTILIZADOR EU4206 Edimax

s: Incluído no CD o QIG em inglês.

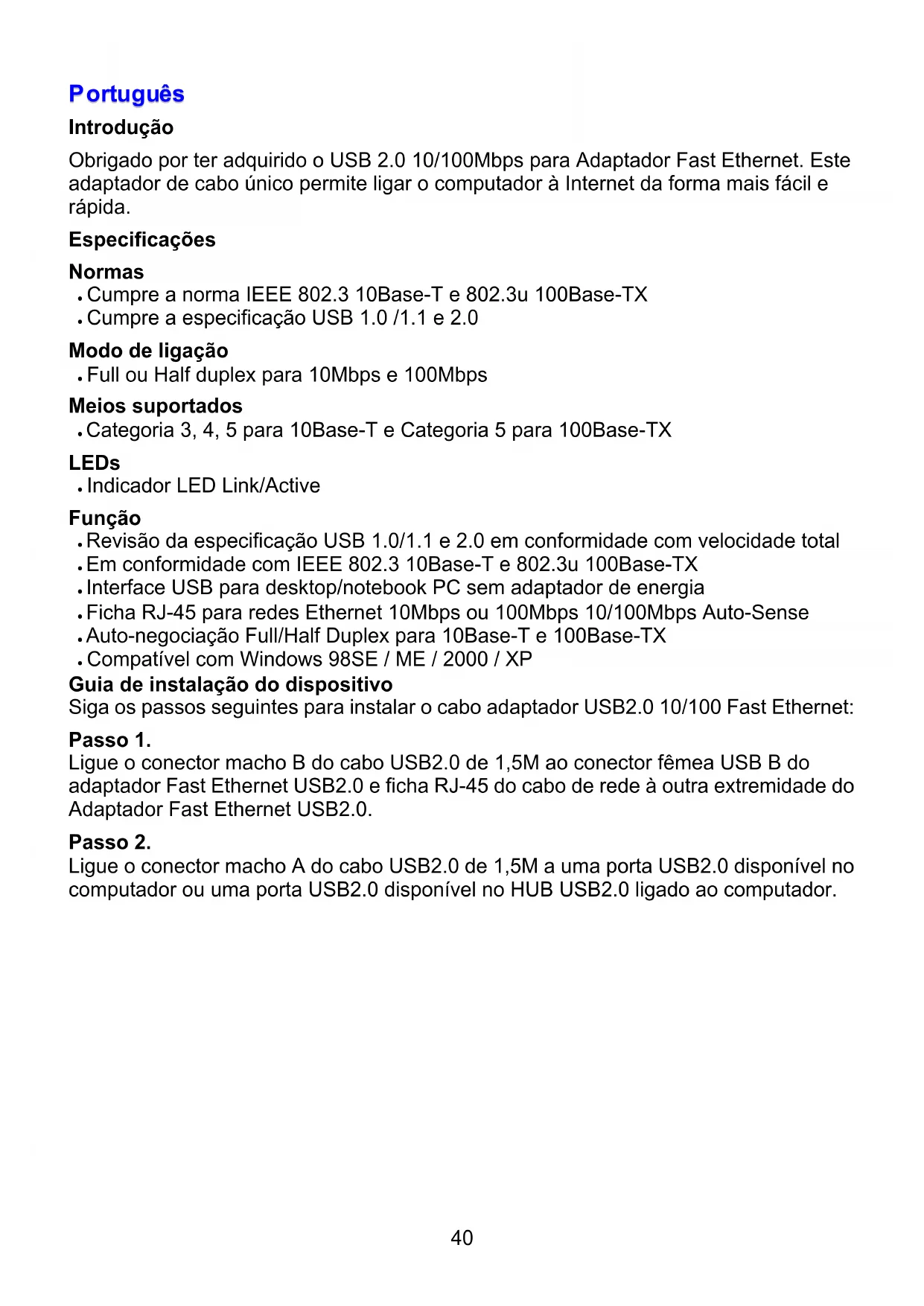

Introdução Obrigado por ter adquirido o USB 2.0 10/100Mbps para Adaptador Fast Ethernet. Este adaptador de cabo único permite ligar o computador à Internet da forma mais fácil e rápida. Especificações Normas z Cumpre a norma IEEE 802.3 10Base-T e 802.3u 100Base-TX z Cumpre a especificação USB 1.0 /1.1 e 2.0 Modo de ligação z Full ou Half duplex para 10Mbps e 100Mbps Meios suportados z Categoria 3, 4, 5 para 10Base-T e Categoria 5 para 100Base-TX LEDs z Indicador LED Link/Active Função z Revisão da especificação USB 1.0/1.1 e 2.0 em conformidade com velocidade total z Em conformidade com IEEE 802.3 10Base-T e 802.3u 100Base-TX z Interface USB para desktop/notebook PC sem adaptador de energia z Ficha RJ-45 para redes Ethernet 10Mbps ou 100Mbps 10/100Mbps Auto-Sense z Auto-negociação Full/Half Duplex para 10Base-T e 100Base-TX z Compatível com Windows 98SE / ME / 2000 / XP Guia de instalação do dispositivo Siga os passos seguintes para instalar o cabo adaptador USB2.0 10/100 Fast Ethernet: Passo 1. Ligue o conector macho B do cabo USB2.0 de 1,5M ao conector fêmea USB B do adaptador Fast Ethernet USB2.0 e ficha RJ-45 do cabo de rede à outra extremidade do Adaptador Fast Ethernet USB2.0. Passo 2. Ligue o conector macho A do cabo USB2.0 de 1,5M a uma porta USB2.0 disponível no computador ou uma porta USB2.0 disponível no HUB USB2.0 ligado ao computador.41

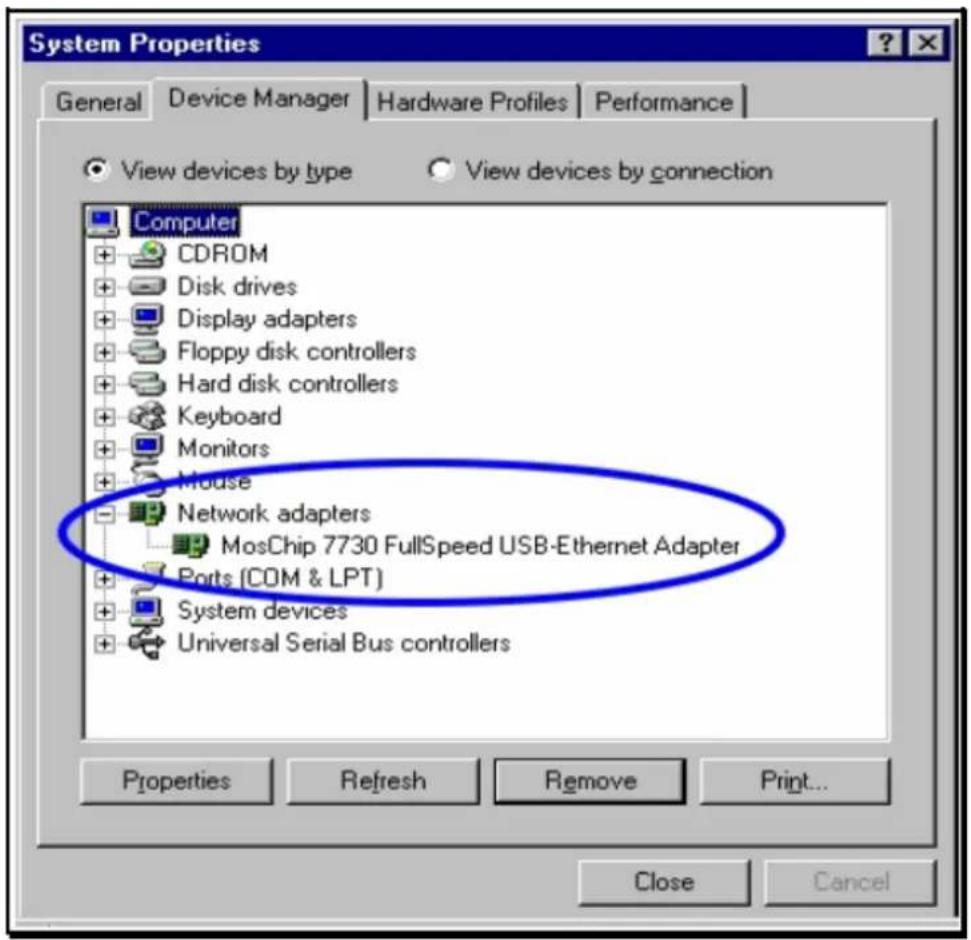

Passo 1. Ligue o computador. A janela “New Hard Ware Found (Novo hardware encontrado)” surge para lhe pedir que insira a disquete e clique em “OK”. Passo 2. Seleccione “Search the proper files of driver (Procurar os ficheiros ou controlador adequado)”, e clique em “Next (Seguinte)”. Passo 3. Insira o disco no computador. Seleccione “CD-ROM Devices (Dispositivos de CD-ROM)” ou “specify a Location (Especifique localização)” D:\Driver\EU-4206, e clique em “Next (Seguinte)”. Passo 4. O controlador é localizado e clique em “Next (Seguinte)” para continuar. Passo 5. O sistema pede o disco original do Windows 98SE. Passo 6. Insira o disco e o sistema instala o controlador automaticamente. Passo 7. Clique em “Finished (Concluido)” ao concluir a instalação. Passo 8. O Windows 98SE / Me localiza o controlador e configura automaticamente o Adaptador USB Fast Ethernet. Passo 9. Reinicie o computador e remova o disco. O controlador fica activo. Passo 10. Verifique se o dispositivo está completamente instalado no computador“ My Computer (O meu computador) → (botão direito do rato) índice → Hardware → Device Manager (Gestor de dispositivos).42

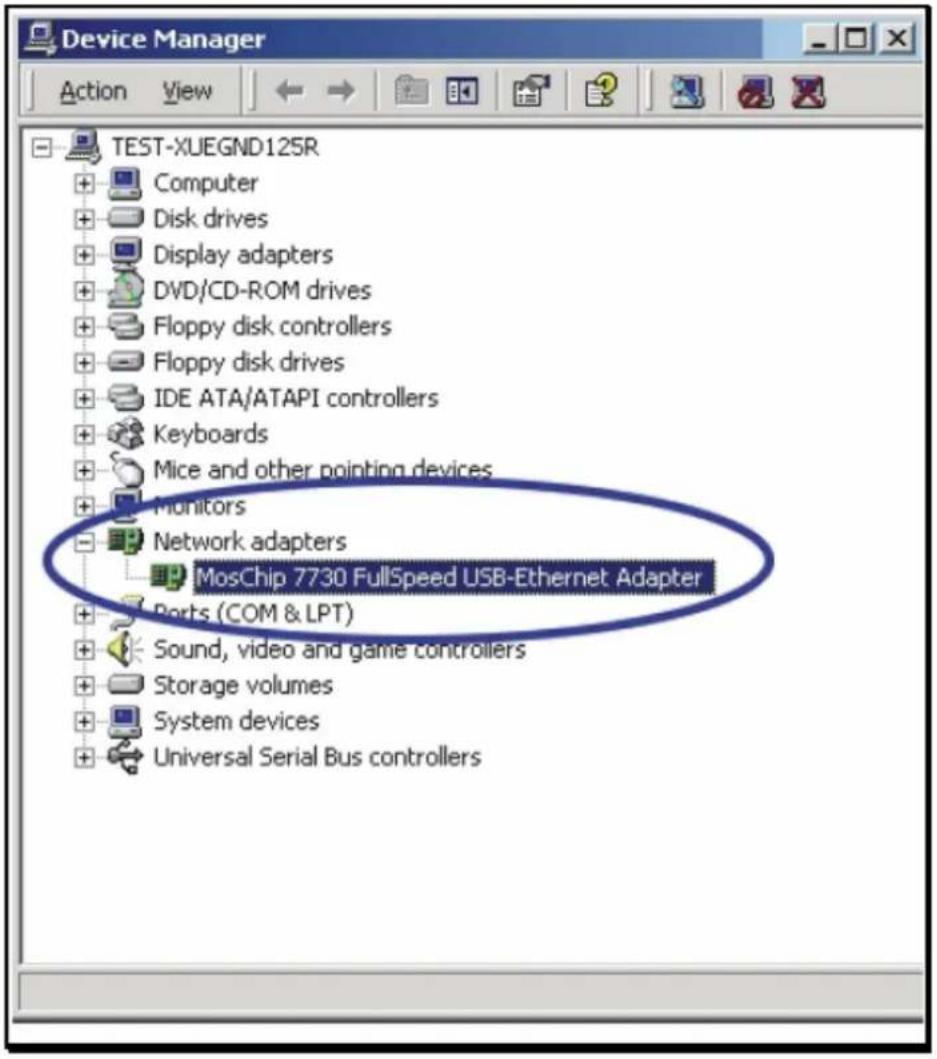

Passo 1. Ligue o computador. Quando surgir a janela “New Hardware Found Wizard (Assistente de novo hardware encontrado)”, clique em “Next (Seguinte)” para instalar o controlador. Passo 2. Seleccione “Search the proper files of driver (Procurar os ficheiros ou controlador adequado)”, e clique em “ Next (Seguinte)”. Passo 3. Insira o disco no computador. Seleccione “CD-ROM Devices (Dispositivos de CD-ROM)” ou “specify a Location (Especifique localização)” D:\Driver\EU-4206, e clique em “Next (Seguinte)”. Passo 4. O controlador é localizado e clique em “Next (Seguinte)” para continuar. Passo 5. Clique em “Finished (Concluído)” para concluir a instalação. Passo 6. O Windows 2000 configura automaticamente o Adaptador USB Fast Ethernet. Passo 7. Reinicie o computador e remova o disco. O controlador fica activo. Passo 8. Verifique se o dispositivo está completamente instalado no computador“ My Computer (O meu computador) → (botão direito do rato) índice → Hardware → Gestor de dispositivos.43

Passo 1. Ligue o computador. Quando surgir a janela “New Hardware Found Wizard (Assistente d enovo hardware encontrado)”, seleccione “install from a list (instalar de uma lista) ou specific location (Avançado) (localização específica)”, e clique em “Next (Seguinte)”. Passo 2. Insira o disco no computador. Seleccione “CD-ROM Devices (Dispositivos de CD-ROM)” ou “specify a Location (Especifique localização)” D:\Driver\EU-4206 , e clique em “Next (Seguinte)”. Passo 3. O Windows XP localiza o controlador e pede para continuar a instalação e a cópia dos ficheiros necessários”. Passo 4. Clique em “Finished (Concluído)” para concluir a instalação. Passo 5. Surge uma caixa de diálogo acima da barra de tarefas mostrando “New network device installed (Novo dispositivo de rede instalado)”. Passo 6. Reinicie o computador e remova o disco. O controlador fica activo. Passo 7. Verifique se o dispositivo está completamente instalado no computador“ Start (Iniciar) → My Computer (O meu computador) → (botão direito do rato) índice→ Hardware → Device Manager (Gestor de dispositivos)44
