INSTRUKCJA OBSŁUGI EU4206 Edimax

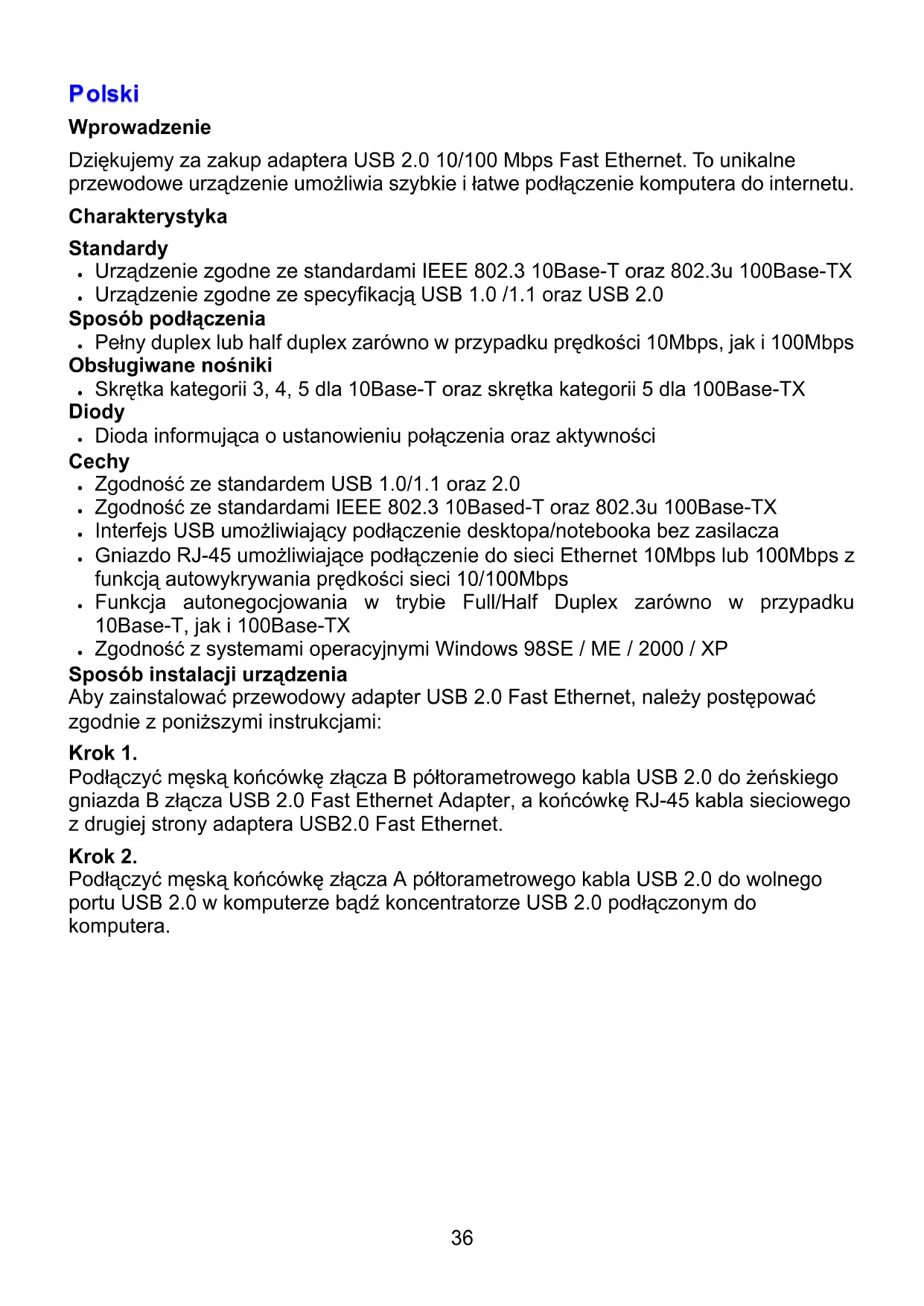

Polski: Skrócona instrukcja instalacji w języku angielskim znajduje się na załączonej płycie CD
Dziękujemy za zakup adaptera USB 2.0 10/100 Mbps Fast Ethernet. To unikalne przewodowe urządzenie umożliwia szybkie i łatwe podłączenie komputera do internetu.
Charakterystyka
Standardy
- Urządzenie zgodne ze standardami IEEE 802.3 10Base-T oraz 802.3u 100Base-TX
- Urządzenie zgodne ze specyfikacją USB 1.0 /1.1 oraz USB 2.0
Sposób podłączenia
- Pełny duplex lub half duplex zarówno w przypadku prędkości 10Mbps, jak i 100Mbps
Obsługiwane nośniki
- Skrętka kategorii 3, 4, 5 dla 10Base-T oraz skrętka kategorii 5 dla 100Base-TX
Diody
- Dioda informująca o ustanowieniu połączenia oraz aktywności
Cechy
• Zgodność ze standardem USB 1.0/1.1 oraz 2.0
• Zgodność ze standardami IEEE 802.3 10Based-T oraz 802.3u 100Base-TX
- Interfejs USB umożliwiający podłączenie desktopa/notebooka bez zasilacza
- Gniazdo RJ-45 umożliwiające podłączenie do sieci Ethernet 10Mbps lub 100Mbps z funkcją autowykrywania prędkości sieci 10/100Mbps
- Funkcja autonegocjowania w trybie Full/Half Duplex zarówno w przypadku 10Base-T, jak i 100Base-TX
• Zgodność z systemami operacyjnymi Windows 98SE / ME / 2000 / XP
Sposób instalacji urządzenia
Aby zainstalować przewodowy adapter USB 2.0 Fast Ethernet, należy postępować zgodnie z poniższymi instrukcjami:
Krok 1.
Podłączyć męską końcówkę złącza B półtorametrowego kabla USB 2.0 do żeńskiego gniazda B złącza USB 2.0 Fast Ethernet Adapter, a końcówkę RJ-45 kabla sieciowego z drugiej strony adaptera USB2.0 Fast Ethernet.
Krok 2.
Podłączyć męską końcówkę złącza A półtorametrowego kabla USB 2.0 do wolnego portu USB 2.0 w komputerze bądź koncentratorze USB 2.0 podłączonym do komputera.
Instalacja sterownika w systemie operacyjnym Windows 98SE / Me
Krok 1. Włączyć komputer. Pojawi się okienko z informacją “Znaleziono nowy sprzęt” oraz żądaniem włożenia do napędu dyskietki ze sterownikiem i kliknięcia przycisku “OK”.
Krok 2. Wybrać opcję “Znajdź właściwe pliki sterownika”, a następnie kliknąć “Dalej”.
Krok 3. Włożyć dysk ze sterownikami do napędu. Wybrać opcję “Urządzenia CD-ROM” lub “Wybierz lokalizację”, wskazać D:\Driver\EU-4206, a następnie kliknąć “Dalej”.
Krok 4. Po znalezieniu sterownika kliknąć "Dalej" w celu kontynuacji instalacji.
Krok 5. System poprosi o oryginalny dysk instalacyjny systemu Windows 98SE.
Krok 6. Włożyć dysk. System automatycznie zainstaluje sterownik.
Krok 7. Kliknąć "Zakończ" w celu dokończenia instalacji.
Krok 8. System Windows 98SE / Me zlokalizuje sterownik i automatycznie skonfiguruje adapter USB Fast Ethernet.
Krok 9. Zrestartować komputer i wyjąć dysk ze sterownikiem. Sterownik będzie działać.

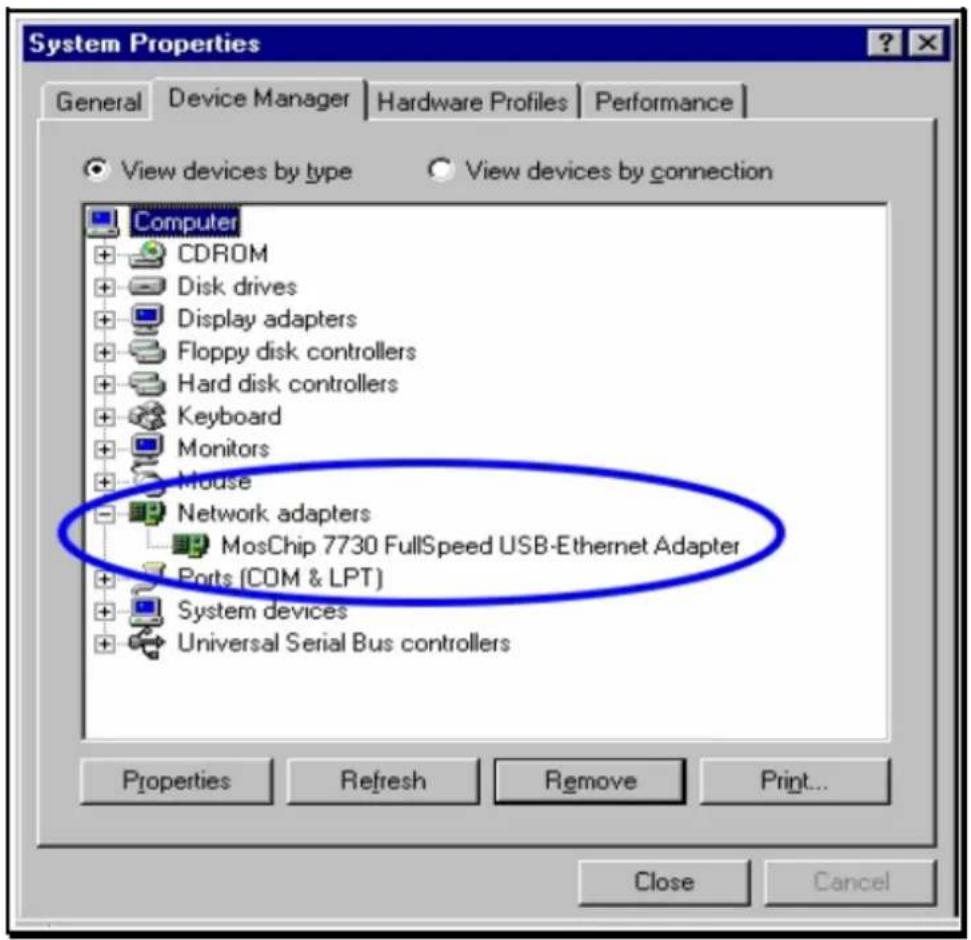

Krok 10. Sprawdzić, czy urządzenie zostało prawidłowo zainstalowane w systemie "Mój komputer → (kliknąć prawym przyciskiem myszy) Właściwości → Sprzęt → Menadżer urządzeń.
Instalacja sterownika w systemie Windows 2000
Krok 1. Włączyć komputer. Kidy pojawi się okno "Znaleziono nowy sprzęt", kliknąć "Dalej" w celu zainstalowania sterownika.
Krok 2. Wybrać opcję “Znajdź właściwe pliki sterownika”, a następnie kliknąć “Dalej”.
Krok 3. Włożyć dysk ze sterownikiem do napędu komputera. Wybrać opcję "Urządzenia CD-ROM" lub "Wybierz lokalizację", wskazać D:\Driver\EU-4206, a następnie kliknąć "Dalej".
Krok 4. Sterownik zostanie zlokalizowany, kliknąć "Dalej" w celu kontynuacji.
Krok 5. Kliknąć "Zakończ" w celu dokończenia instalacji.
Krok 6. System Windows 2000 automatycznie skonfiguruje adapter USB Fast Ethernet.
Krok 7. Zrestartować komputer i wyjąć z napędu dysk ze sterownikiem. Sterownik będzie działać.

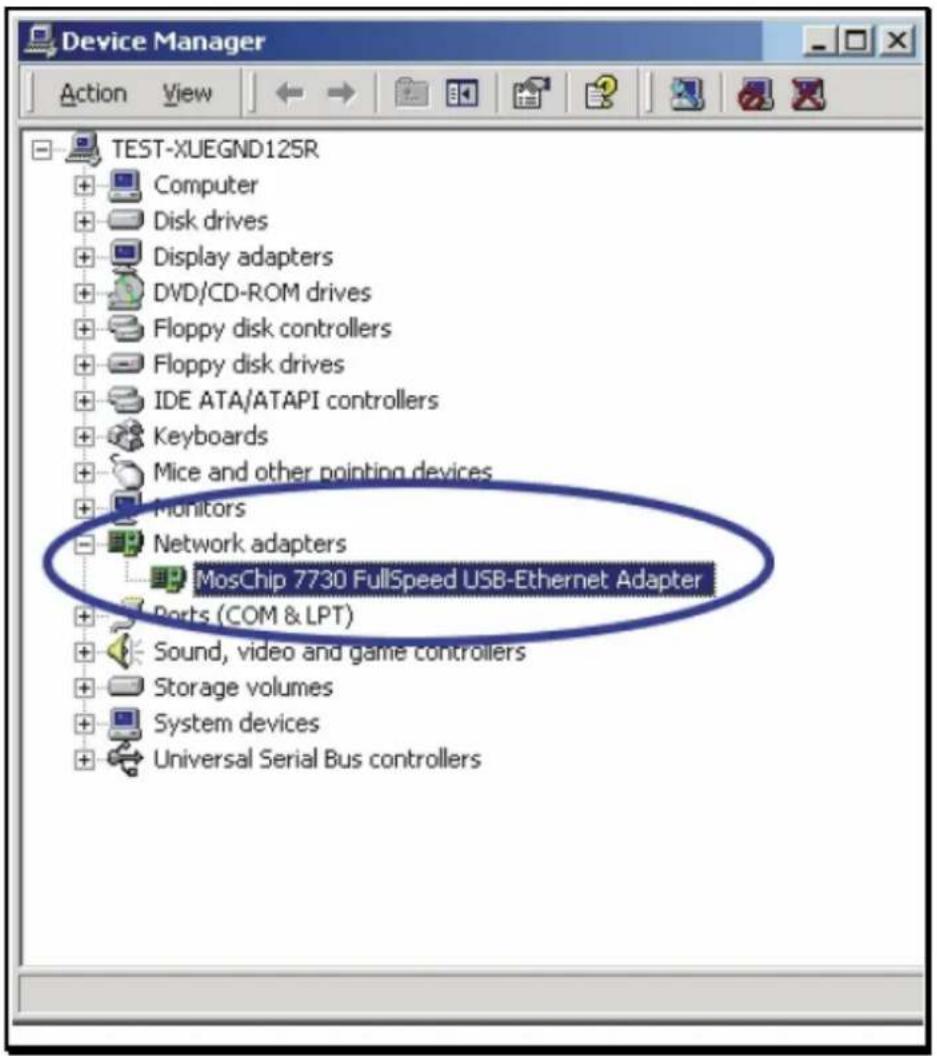

Step8. Sprawdzić, czy urządzenie zostało prawidłowo zainstalowane w systemie “Mój komputer → (kliknąć prawym przyciskiem myszy) Właściwości → Sprzęt → Menadżer urządzeń.
Instalacja sterownika w systemie Windows XP
Krok 1. Włączyć komputer. Kiedy pojawi się okno "Znaleziono nowy sprzęt", wybrać opcję "Zainstaluj z listy lub konkretnej lokalizacji (zaawansowane)", a następnie kliknąć "Dalej".
Krok 2. Włożyć dysk ze sterownikiem do napędu komputera. Wybrać opcję "Urządzenia CD-ROM" lub "Wybierz lokalizację", wskazać D:\Driver\EU-4206, a następnie kliknąć "Dalej".
Krok 3. System Windows XP znajdzie sterownik i poprosi o kontynuację instalacji i skopiowanie niezbędnych plików".
Krok 4. Kliknąć "Zakończ" w celu dokończenia instalacji.
Krok 5. Nad paskiem zadań pojawi się okno dialogowe z informacją "Zainstalowano nowe urządzenie sieciowe".
Krok 6. Zrestartować komputer i wyjąć z napędu dysk ze sterownikiem. Sterownik będzie działać.
Krok 7. Sprawdzić, czy urządzenie zostało prawidłowo zainstalowane w systemie "Start → Mój komputer → (kliknąć prawym przyciskiem myszy) → Właściwości → Sprzęt → Menadżer urządzeń.
