ES5844P - Przełącznik Edimax - Bezpłatna instrukcja obsługi

Typ produktu	Przełącznik (switch) Fast Ethernet 8 portów z 4 portami PoE
Marka	Edimax
Model	ES5844P
Wymiary (Dł x Gł x Wys)	220 x 130.5 x 44 mm
Zasilanie	AC 100-240V, 50-60Hz, maksymalne zużycie 65W (aktywne PoE) / 4W (bez PoE)
Standardy sieciowe	IEEE 802.3, 802.3u, 802.3x, 802.3af (PoE)
Liczba portów	8 portów RJ-45 10/100 Mbit/s (4 porty PoE)
PoE (Zasilanie przez Ethernet)	Tak, zgodny z IEEE 802.3af, maksymalna moc 15.4W na port na portach 1-4
Metoda przełączania	Store-and-Forward
Tabela adresów MAC	Do 1K (1024) adresów
Pamięć buforowa	96 KB
Kontrola przepływu	IEEE 802.3x (full-duplex), back pressure (half-duplex)
Auto-negocjacja i MDI/MDI-X	Tak, na wszystkich portach
Wskaźniki (LED)	Zasilanie (zielony), aktywne PoE (zielony, porty 1-4), Połączenie/Aktywność (zielony), 10/100 Mbps (zielony dla 100M)
Temperatura robocza	0°C do 40°C
Wilgotność robocza	10% do 90% (bez kondensacji)
Zgodność	FCC Class A, CE
Konserwacja i czyszczenie	Odłącz urządzenie przed czyszczeniem. Używaj miękkiej, suchej ściereczki. Nie używaj płynów ani środków ściernych.
Bezpieczeństwo	Ochrona przed zwarciem i automatyczne wykrywanie przerwy w zasilaniu z urządzeniem zasilanym (PD)
Części zamienne i naprawialność	Żadne części nie są naprawialne przez użytkownika. W przypadku napraw skontaktuj się z pomocą techniczną Edimax.

Często zadawane pytania - ES5844P Edimax

Jak zainstalować przełącznik Edimax ES5844P?

Przełącznik jest Plug-and-Play: podłącz kabel zasilający, a następnie podłącz swoje urządzenia sieciowe (PC, serwer, AP) do portów RJ-45 za pomocą kabli Cat.5 lub wyższej. Porty automatycznie się dostosowują (auto-negocjacja i MDI/MDI-X).

Jakie urządzenia mogę zasilać przez PoE?

Porty 1-4 zapewniają zasilanie PoE zgodne z IEEE 802.3af (do 15.4W na port). Można do nich podłączyć bezprzewodowe punkty dostępowe, telefony VoIP lub kamery IP kompatybilne z PoE.

Jak interpretować wskaźniki LED?

Wskaźnik Zasilanie (zielony) wskazuje włączenie zasilania. Dla każdego portu 1-4, wskaźnik PoE (zielony) świeci się, gdy zasilanie PoE jest aktywne. Wskaźnik Połączenie/Aktywność (zielony) świeci stałe dla prawidłowego połączenia, miga przy ruchu. Wskaźnik 10/100M (zielony) świeci się dla 100 Mbps, gaśnie dla 10 Mbps.

Czy mogę używać kabli skrosowanych lub prostych?

Tak, przełącznik obsługuje auto-skrosowanie (MDI/MDI-X) na wszystkich portach. Można używać zarówno kabli prostych, jak i skrosowanych.

Jaka jest maksymalna całkowita moc dostarczana przez PoE?

Maksymalna całkowita moc wynosi 65 W, gdy 4 porty PoE zasilają urządzenia po 15.4 W każde. Bez urządzeń PoE pobór mocy wynosi około 4 W.

Czy ten przełącznik jest kompatybilny z urządzeniami nie-PoE?

Tak, porty 5-8 to standardowe porty nie-PoE. Ponadto porty 1-4 działają jak zwykłe porty Ethernet, jeśli podłączone urządzenie nie jest PoE. Nie powoduje to uszkodzeń.

Jaka jest maksymalna odległość okablowania?

Maksymalna odległość między przełącznikiem a urządzeniem wynosi 100 metrów dla kabla UTP kategorii 5 lub wyższej.

Jak wyczyścić przełącznik?

Odłącz urządzenie. Użyj miękkiej, suchej ściereczki do wyczyszczenia powierzchni. Nie używaj płynów, aerozoli ani szorstkich ściereczek.

Czy przełącznik musi być zainstalowany w szafie rack?

Model ES5844P to kompaktowy przełącznik biurkowy (220x130.5x44 mm). Można go postawić na płaskiej powierzchni lub zamontować na ścianie za pomocą odpowiednich uchwytów (niedołączonych). Nie jest przeznaczony do standardowego montażu w szafie rack.

Co zrobić w przypadku awarii lub nieprawidłowego działania?

Najpierw sprawdź kable i wskaźniki. Zresetuj urządzenie, odłączając i ponownie podłączając zasilanie. Jeśli problem nadal występuje, skontaktuj się z pomocą techniczną Edimax. Urządzenie nie zawiera żadnych części naprawialnych przez użytkownika.

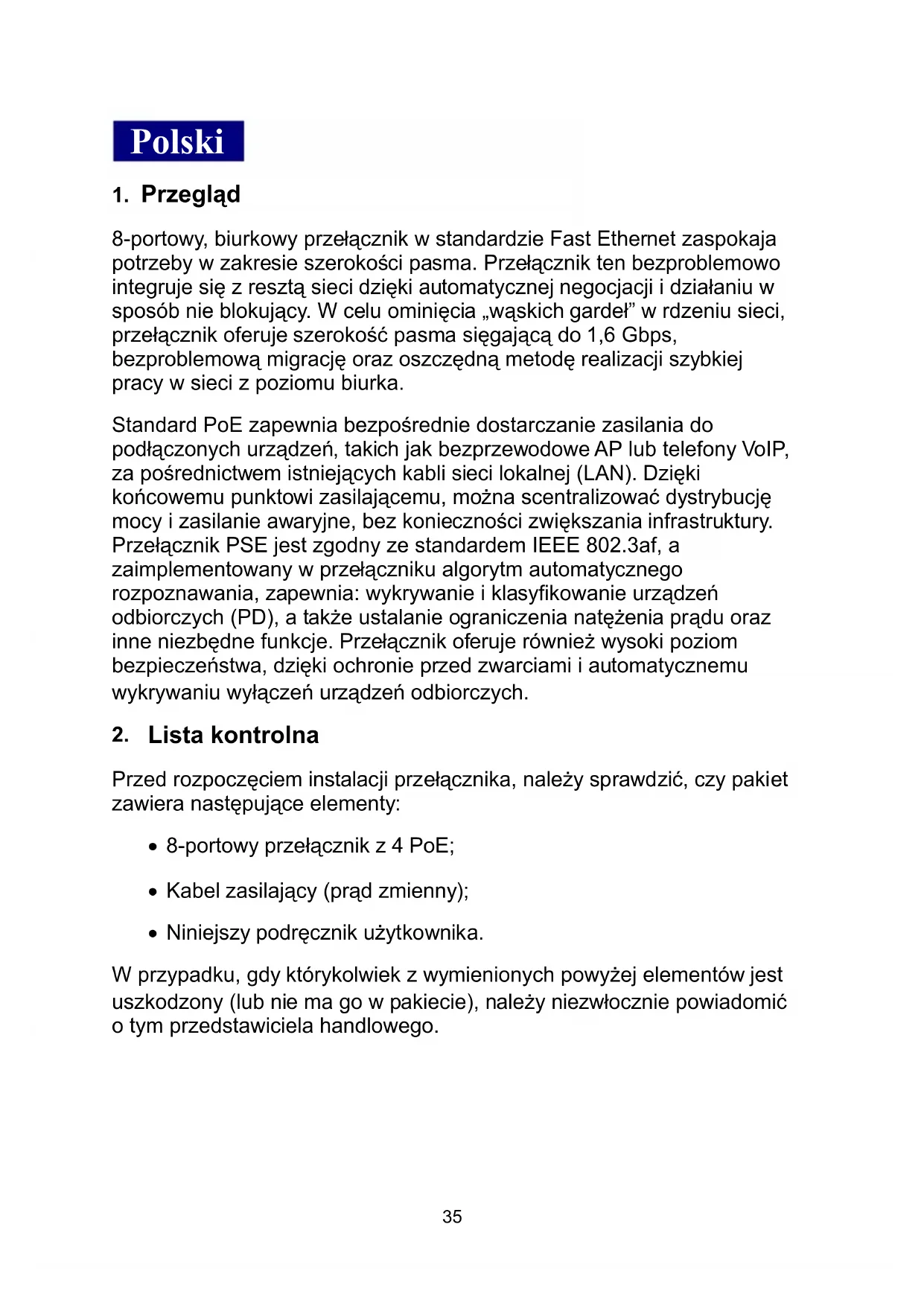

INSTRUKCJA OBSŁUGI ES5844P Edimax

8-portowy, biurkowy przyȩćznik w standardzie Fast Ethernet zaspokaja potrzeby w zakresie szerokość pasma. Przelȩcznik ten bezproblemowo integruje są z resztą sieci;dzieki automatycznej negotcjacency i działaniu w spośobNie blokujacy. W celu ominięcia „wąskich gardel" w rdzeniu sieci, przyȩćznik thereof zerokość pasma sągajacja do 1,6 Gbps, bezproblemowa migracje oraz oszcźedna metode realizacje szybkiej przycy w sieci z poziomu biurka.

Standard PoE zapewnia bezposrednie dostarczanie zasilania do podłacznych urzadzen, takich jak bezprzewodowe AP lub telefony VoIP, za posrebindtwer istniejezych kabli sieci lokalnej (LAN). Dzieki koncowemu punktowy zasilajęcemu,łąna sentalizowej dystrybuciemocy i zasilanie awaryjne, bez koniecznosci zwiekszania infrastruktury. Przelącznik PSE jest zgodny ze standardem IEEE 802.3af, a zaimplementowy w przelączniku algorytm automatycznégo Rozpoznawania, zapewnia: wykrywanie i klasyfikowanie urzadzen odbiorczych (PD), a weitere uzalanie agraniczenia natęzenia prȩdu oraz内在Niezbędne funkcie. Przelącznik thereof wykrywni u wykorzone irzadzen odbiorczych.

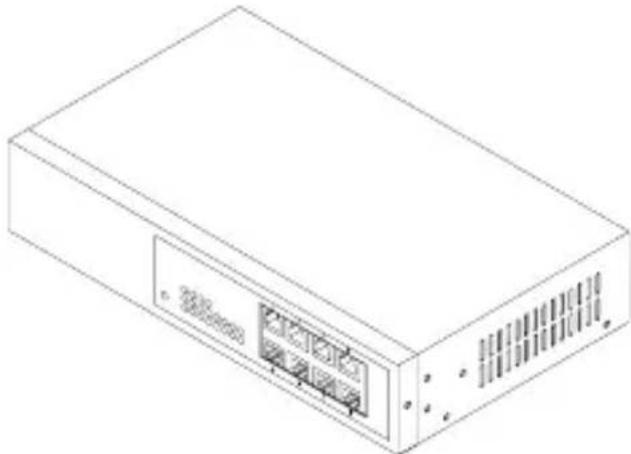

2. Listakontrolna

Przed Rozpoczeciem instalacji przyłącznika,NSEy sprawdzić,czy pakiet zawiera następujace elementy:

8-portowy przyȩćznik z 4 PoE;
- Kabel zasilajacy (prad zmienny);
- Niniejszy podręcznik uzytkownika.

W przypadku, gdy którykolwiek z wymienionych powyzej elementów jest uszkodzony (lub nie ma go w pakiecie),NSEZY niedzwocznie powiadomic o tym przystawciela handlowego.

3. Instalacja przy.§ćznika

Dzieki konstrukcji typu „Plug-and-Play", przyȩćznik jest są wy w instalacji i eksploatacji. Stan sieci i portu są zatem monitorowania, a diagnostyczne diody LED umozgliwaję szybkie wykrywanie usterek. Ponadto, automatyczne krosowanie okablowania we wzystkich portach przyȩćznika pozwala na uzyskanie połączenia z serwerem lub komputerem PC, abyunikność problemów związanych z okablowaniem.

• Port TP przyȩćznika obstruguje automatyczne krosOWANIE MDI/MDI-X, dlatego można stosowej oba rodzaje kabli: bezpos省教育nie (styki kabla dla wtyczki RJ-45 1, 2, 3, 6 do 1, 2, 3, 6 w 10/100M TP) oraz skrosowane (styki kabla dla wtyczki RJ-45 1, 2, 3, 6 do 3, 6, 1, 2);
• Do polaczenia portem TP przyłącznika sązy stosowej kable RJ-45 TP kategorii 5, przy czym drugi koniec kabla jest podȩczony do sieciowego urzadzenia Rozpożnajęcego, takiego jak: stacja robocza lub serwer;
• Powtórzyc powyźsze etapy dla kazdego portu RJ-45, króry ma byc podłaczony do urzadzenia Fast 10/100 TP;
  W przypadku połaczenia sieciowego Fast Ethernet TP:

Nalezy zastosowac kabel kategorii 5 lub 5e, o dlugosci maksymalnejwynoszacej 100 metrow;

• Podłaczyc kabel zasilajacy. W przypadku innych krajów, dostepny jest wbudowy zasilacz wewétrzny korzystajcy z在内的 kabla zasilajacego.

Przelacznik PSE TP z urzadzeniem odbiorczym (PD)

• Podłaczyc przyȩcznik PSE do zródrę zasilania (prad zmienny);
• Podłaczyc kabel nośnika TP do urzadzenia odbiorczego IEEE 802.3af (port 1 do 4);

Uwaga: Przelącznikmöze pracstawć jakozysty przyȩćznik,offeruju połęczenia z urzadzeniami wykonanymi w standardzieinnym,niz PoE.

• Zainstalować kabel nośnika, w celu zapewnioia połączenia sieciowego;
• Porty 5 do 8 są czystymi portami TP, przyznaczonymi dla urzadzen wykonanych w standardzie innym, nied PoE.

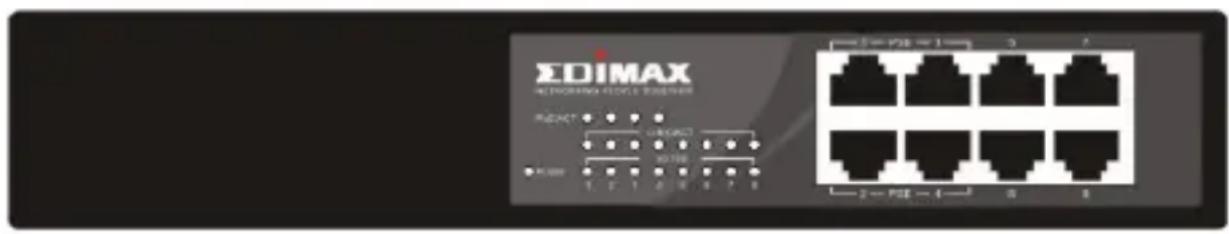

4. Opis diod LED

Dioda LED	Kolor Funkcja
Power	Zielony	Zapala są, gdy pojawia są zasilanie DC.
Szybki Przelącznik TP (porty 1 do 8)
PoE Act (Port 1 do 4)	Zielony	Zapala są, gdy zasilanie PoE jest aktywnie
Link/Act	Zielony	Zapala są, gdy połęczenia TP jest prawidowej. Miga, gdy w sieci obecny jest ruch.
10/100 Mbps	Zielony	Zapala są, gdy aktywna jest prędkość przesy.§aniaDynoszęca 100 Mbps. Gaśnie, gdy aktywna jest prȩdkości przesy.§aniaDynoszȩca 10 Mbps.

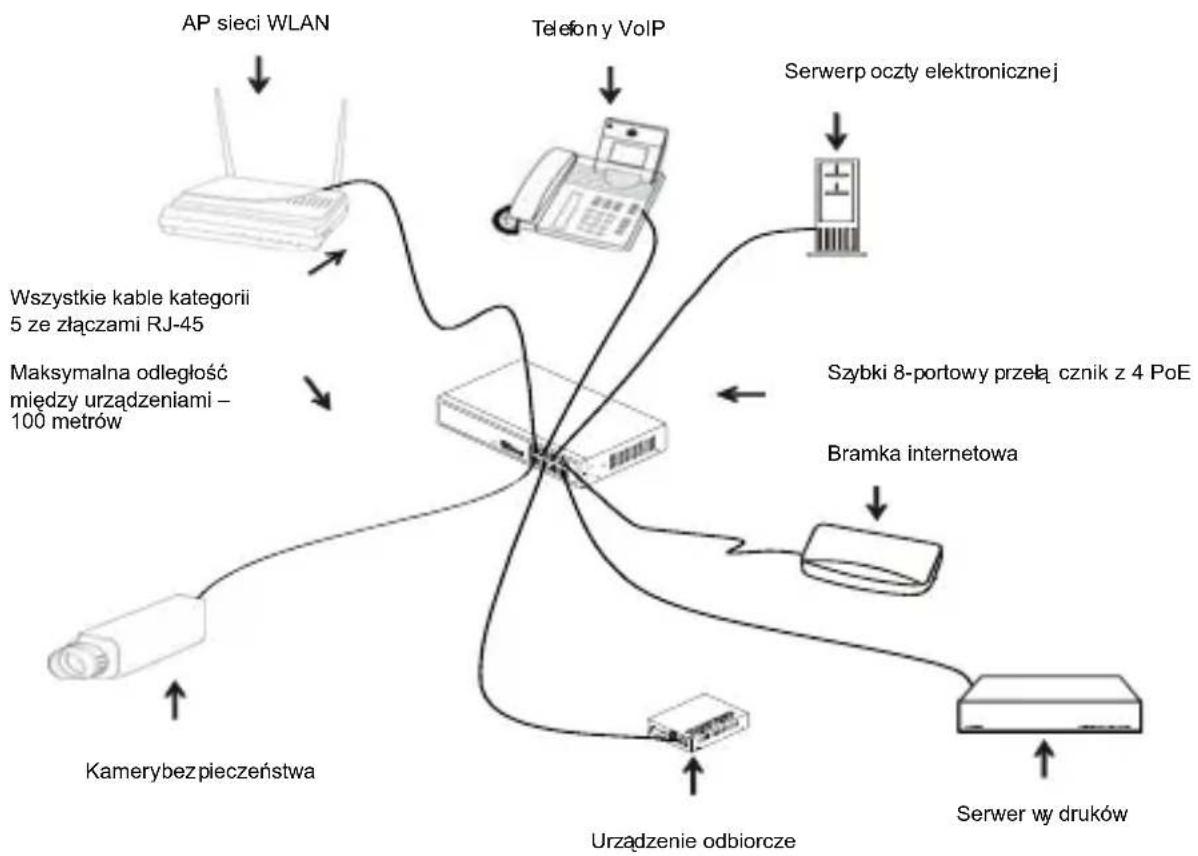

5. Podłuczanie do urzadzenia 10/100 Mbps oraz urzadzenia odbiorczygo (PD)

6. Specyfikacja

• Standardy: IEEE802.3 / 3u / 3x oraz 802.3af Power over Ethernet;
• Transmisja: Obstuga 10/100 Mbps (peñny doubleks lub póldupleks);
• Szybkosć przyśytlania danych: w PPS (pakiety na sekunde):

Szybkość	Szybkość przyesytlania
100 Mbps 148	.800 PPS
10 Mbps 14.8	80 PPS

• Adres MAC oraz automatyczna nauka: do 1 K;
  Pamiec buforowa: 96 Kb w buforze ramki pamieiCi;
• Sterowanie przywem: zgodne z IEEE802.3x (pełny dupleks), Sterowanie przywem z mechanizmem backpressure (póldupleks);
• Metoda przyȩclazania: Zapamietaj i wyślij;
  Interfeis sieciowy: 8 portów RJ-45 10/100 Mbps;

• Kabel UTP: 10BASE-T: UTP kategoria 3, 4, 5 lub wyźsa, 100BASE-TX: UTP kategoria 5 lub wyźsa;

• Obsługa zasilania PSE: (Port 1 do 4);
  Punkt kończy poprzej styk TP 1, 2, 3, 6;

• Diagnostyczne diody LED:

• Wymagania dotyczace zasilania: zasilanie przemennym

Napiȩcie / Czosstotliwość	100-240 V / 50-60Hz
Pobór mocy	Maksymalnie 4 W (w przypadku braku podstawczonych urzadzeń odbiorczych) lub maksymalnie 65 W (z 4 podstawzymi urzadzeniami odbiorczymi PoE (4 x 15,4 W)

• Temperatura podczas pracy: 0 - 40°C
• Wilgotnosć podczas pracy: 10 - 90%;
• Temperatura przechowywania: 0 - 55°C
  Wymiary: 44 (Wys.) × 220 (Szer.) × 130,5 (Gleb.) mm;
• Zgodnosć z FCC Częsć 15 Klasa A, Zatwierdzenia w sprawie oznaczenia CE.

Uwaga: Aby podłaczyc urzadzenie do Rutera, Mostka lub Przelacznika, naleź skorzystać z podręczników technicznych poszȩgólnych urzadzeń.
