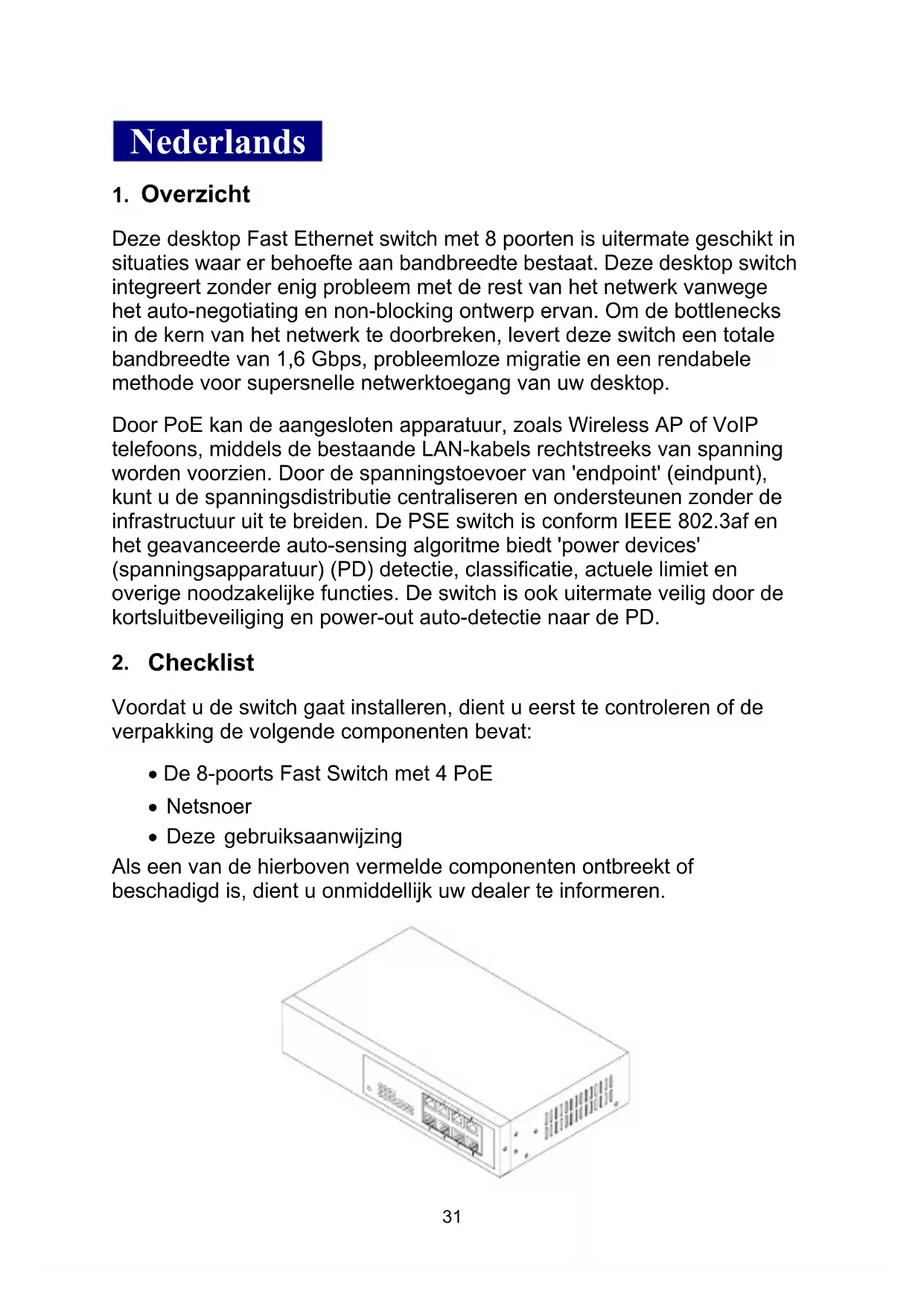

GEBRUIKSAANWIJZING ES5844P Edimax

Deze desktop Fast Ethernet switch met 8 poorten is uitermate geschikt in situatuies waar er behoefte aan bandbreedte bestaat. Deze desktop switch integreert+zonder enig probleem met de rest van het netwerk vanwege het auto-negotiating en non-blocking ontwerp ervan. Om de bottlenecks in de Kern van het netwerk te doorbreken, levert deze switch een totale bandbreedte van 1,6 Gbps, probleemloze migratie en een rendabele methode voor supersnelle netwerktoegang van uw desktop.

Door PoE kan de aangesloten apparatuur, zoals Wireless AP of VoIP telefoons, middels de bestaande LAN-kabelsrechtstreeks van spanning worden voorzien. Door de spanningstoevoer van 'endpoint' (eindhoven), kurz u de spanningsdistributie centraliseren en ondersteunen zonder de infrastructuuruit te breiden. De PSE switch is conform IEEE 802.3af en het geavanceerde auto-sensing algoitme biedt 'power devices' (spanningsapparatuur) (PD) detectie, classificatie, actuèle limiet en overigeoodzakelijkke functies. De switch is ook uitermate veilig door de kortsluitbeveiliging en power-out auto-detectie maar de PD.

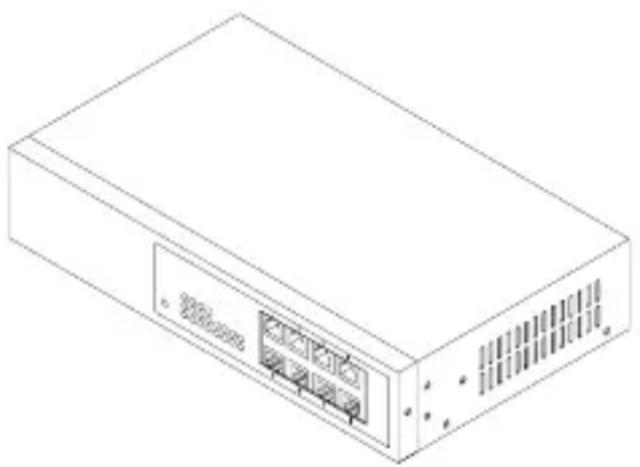

2. Checklist

Voordat u de switch.gaat installeren, dient u eerst te controlleren of de verpakking de volgende componenten bevat:

• De 8-poorts Fast Switch met 4 PoE
• Netsnoer
• Deze gebruiksaanwijzing

Als een van de hierboven vermelde componenten ontbreekt of beschadigd is, dient u onmiddelijk uw dealer te informeren.

3. Installatie van de switch

Vanwege het Plug-and-Play ontwerp, is de Fast switch gemakkelijk te installereren en te gebruiken. De status van het network en de poorten kan eenvoudig bewaakt worden en ook het oplossen van problemen kan via diagnostische LED's gedaan worden. Geen bekabelingsproblemen: door de auto-crossover bekabeling op alle poorten van de switch is ook aansluiting op de server of pc möglichk.

• In de switch ondersteunt de TP poort MDI/MDI-X auto-crossover, dus beiden type kabels, 'straight-through' (kabel pin-outs voor RJ-45 aansluiting 1, 2, 3, 6 maar 1, 2, 3, 6 in 10/100M TP) en 'crossed-over' (kabel pin-outs voor RJ-45 aansluiting 1, 2, 3, 6 maar 3, 6, 1, 2) können gezebruikt worden.
• Gebruik een klasse cat. 5 RJ-45 TP kabel voor het aansluten op een TP poort van de switch. Het andere einde worden verbonden met een network detectorend apparatus Zoals een werkstation of een server.

• Herhaal waar nodig de bovenstaande stappen voorijdere RJ-45 poort die met een snel 10/100 TP apparatusat verbonden要去en.
  Voor Fast Ethernet TP network aansluiting

• De classe van de kabel moet cat. 5 of cat. 5e zijn met een maximum lenghte van 100 meter.

• Steek het netsnoer in de unit. Op de ingebouwde netspanningvoeding konnen verschillende soorten netsnoeren worden aangesloten. Het apparaat kan daardoor in meerere landen gebruikt worden.

PSE TP Switch met Powered Device (PD) (spanningsvoorziening)

• Steek het netsnoer van de PSE switch in een stopcontact.
• Installee de TP mediakabel met de IEEE 802.3af PD voor poort 1 - 4.

NB: De switch kan zuiver als switch werken voor het aansluten van nicht-PoE apparaten.

• Installee de mediakabel voor netwerkaansluiting.
• De poorten 5 - 8 zijn zuivere TP poorten voor nicht-PoE apparaten.

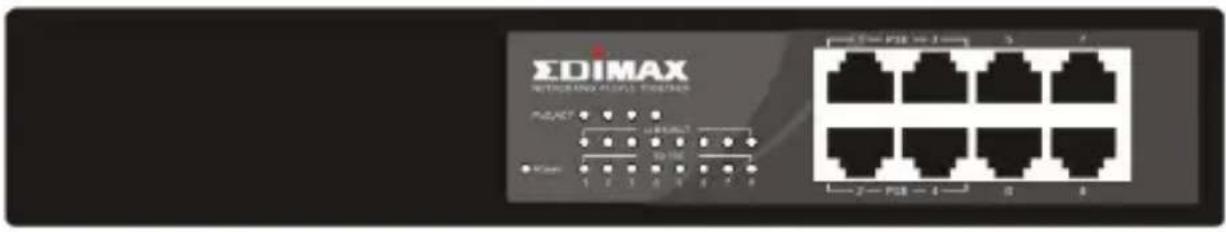

4. LED beschrijing

LED Kleur Functie
Power Groen Brandt wonneer de gelijkspanning aanwezig is
Snelle Switch TP poort 1 - 8
PoE Act (poort 1 - 4)	Groen	Brandt wonneer de PoE voedingsspanning actief is
Link/Act	Groen	Brandt wonneer de TP verbinding goed is Knippert wonneer er dataverkeer is
10/100Mbps	Groen	Brandt groen wonneer de 100Mbps snelheid actief is Brandt nicht wonneer de 10Mbps snelheid actief is

5. Aansluiten op 10/100Mbps apparatus en PD

6. Specificities

• Standaards : IEEE802.3 / 3u / 3x en 802.3af voeding over Ethernet
• Transmissie: 10/100Mbps ondersteunt full of half duplex
• Dataoverdrachtscapaciteit : PPS (pakketten per seconde)

Snelheid Doorstuursnelheid
100Mbps	148.800
10Mbps	14.880

• MAC adressering en zelflerend : tot aan 1K
• Buffergeheugen : 96 Kbyte op chip-frame-buffer
• Handshake : conform IEEE802.3x voor full-duplex, backpressure-handshake voor half-duplex
• Schakelmethode : Store & forward (opslag en doorsturen)
• Network interface: 8 10/100Mbps RJ-45 poorten
• UTP kabel : 10BASE-T: UTP cat. 3, 4, 5 of hoger, 100BASE-TX: UTP cat. 5 of hoger
• PSE voedingsspanning ondersteuning : (poort 1 - 4) "Endpoint" via TP pin 1, 2, 3, 6

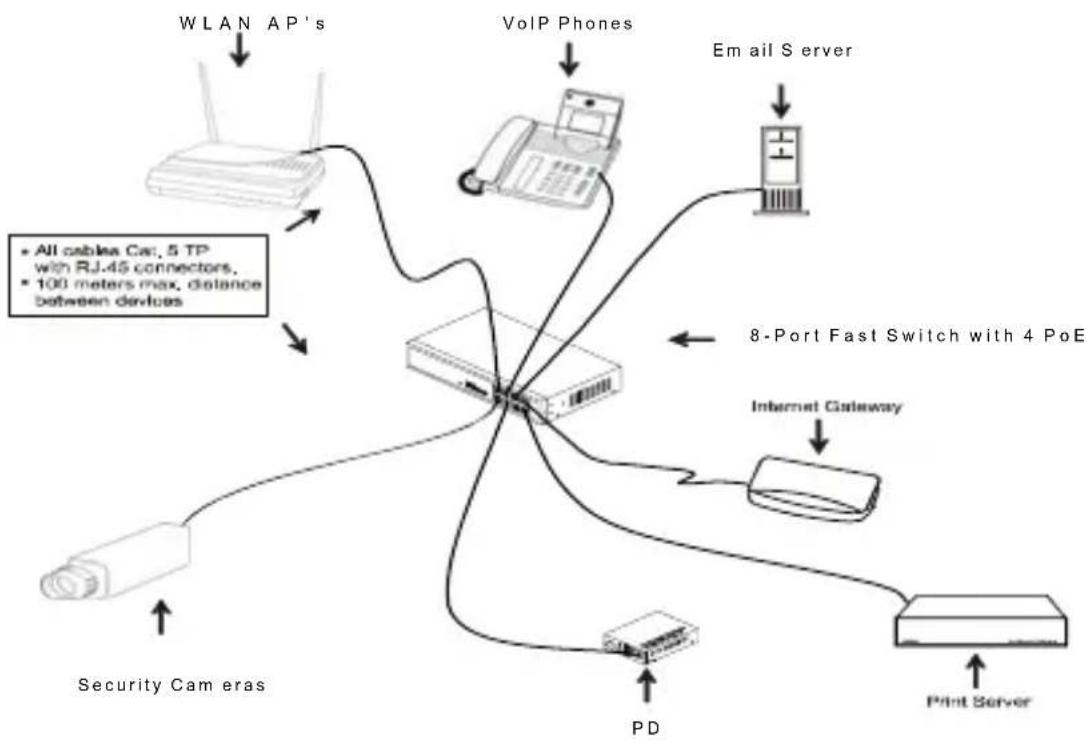

• Diagnostische LED's :

- Voedingsspanning : netspanning

Spanning / freiagentie	100-240V / 50-60Hz
Verbruik	max. 4W (in het geval dat er geen PD apparatusaat aangesloten is) of max. 65W (met 4 x 15,4W PoE apparatusen aangesloten)

Bedrijfstemperatuur: 0^ tot 40^
- Relatieve vochtigkeit : 10% tot 90%
- Opslagtemperatuur: 0^ tot 55^
- Afmetingen: 44(H) × 220(B) × 130,5(D) mm
- Conformiteit met FCC Part 15 Class A; CE goedgekeurd

NB : Voor het aansluiten van dit apparaat op een Router, Bridge of Switch, verwijzen wij uaar de gebruiksaanwijzing van het betreffende apparaat.
