Producttype	Fast Ethernet-switch 8 poorten met 4 PoE-poorten
Netwerkstandaarden	IEEE 802.3, 802.3u, 802.3x, 802.3af (PoE)
Snelheid	10/100 Mbit/s, full duplex en half duplex
Aantal poorten	8 RJ-45-poorten 10/100 Mbit/s, poorten 1 tot 4 met PoE-ondersteuning
PoE-voeding	IEEE 802.3af, tot 15,4 W per poort, totaal vermogen 65 W max
Schakelmethode	Store-and-Forward
Stroombeheer	IEEE 802.3x (full duplex), back pressure (half duplex)
MAC-adrestabel	1 KB
Buffergeheugen	96 KB
Voeding	100–240 V AC, 50/60 Hz
Energieverbruik	4 W max (zonder PoE), 65 W max (met 4 PoE-apparaten van 15,4 W)
Afmetingen (H × B × D)	44 × 220 × 130,5 mm
Bedrijfstemperatuur	0 °C tot 40 °C
Opslagtemperatuur	0 °C tot 55 °C
Luchtvochtigheid bij bedrijf	10 % tot 90 %
Certificeringen	FCC Part 15 Classe A, CE
Kabeltype	10Base-T: UTP Cat. 3, 4, 5 of hoger; 100Base-TX: UTP Cat. 5 of hoger
Maximale kabellengte	100 meter
Extra functies	Auto-negotiatie, auto MDI/MDI-X, Plug-and-Play-installatie
Led-indicatoren	Ledjes: Voeding, PoE (poorten 1-4), Link/Activiteit, 10/100 Mbps

Veelgestelde vragen - ES5800P Edimax

Hoe installeer ik de Edimax ES5800P-switch?

De installatie is Plug-and-Play: sluit de stroomkabel aan, verbind de RJ-45-kabels met de netwerkapparaten en de uplink-poort (router/modem); de poorten onderhandelen automatisch.

Welke poorten ondersteunen PoE-voeding?

De poorten 1 tot 4 zijn compatibel met IEEE 802.3af en leveren elk tot 15,4 W.

Wat is het maximale totale PoE-vermogen?

Het maximale totale vermogen is 65 W (4 poorten × 15,4 W).

Kan ik een niet-PoE-apparaat aansluiten op een PoE-poort?

Ja, de switch detecteert automatisch PoE-apparaten (PD) en levert alleen stroom aan compatibele apparaten. Een niet-PoE-apparaat werkt normaal zonder stroom op deze poorten.

Wat betekenen de ledjes van de switch?

Voeding (groen constant): het apparaat is ingeschakeld. PoE (groen constant): stroom wordt geleverd op de poort. Link/Act (groen constant = link tot stand gebracht, knipperen = activiteit). 10/100M (groen = 100 Mbps, uit = 10 Mbps).

Welk type kabel moet ik gebruiken voor netwerkverbindingen?

Gebruik voor 100Base-TX een UTP Cat 5 of hoger kabel. Voor 10Base-T is een Cat 3, 4, 5 of hoger kabel geschikt. De maximale lengte is 100 meter.

Ondersteunt de switch automatische kabelkruising?

Ja, alle poorten hebben auto MDI/MDI-X, waardoor zowel rechte als gekruiste kabels kunnen worden gebruikt.

Wat is het stroomverbruik van de switch?

Zonder PoE-apparaat is het verbruik ongeveer 4 W. Met 4 PoE-apparaten van 15,4 W bedraagt het maximaal 65 W.

Wat moet ik doen als de netwerkverbinding niet tot stand komt?

Controleer of de kabel goed is aangesloten, in goede staat is en korter is dan 100 m. Zorg ervoor dat het externe apparaat is ingeschakeld en dat de Link-ledjes branden. Probeer een andere poort of een andere kabel.

Kan ik de switch gebruiken met een router of een andere switch?

Ja, sluit eenvoudig een RJ-45-kabel aan tussen de switch en de router/switch. Geen verdere configuratie nodig dankzij de auto-negotiatie-functie.

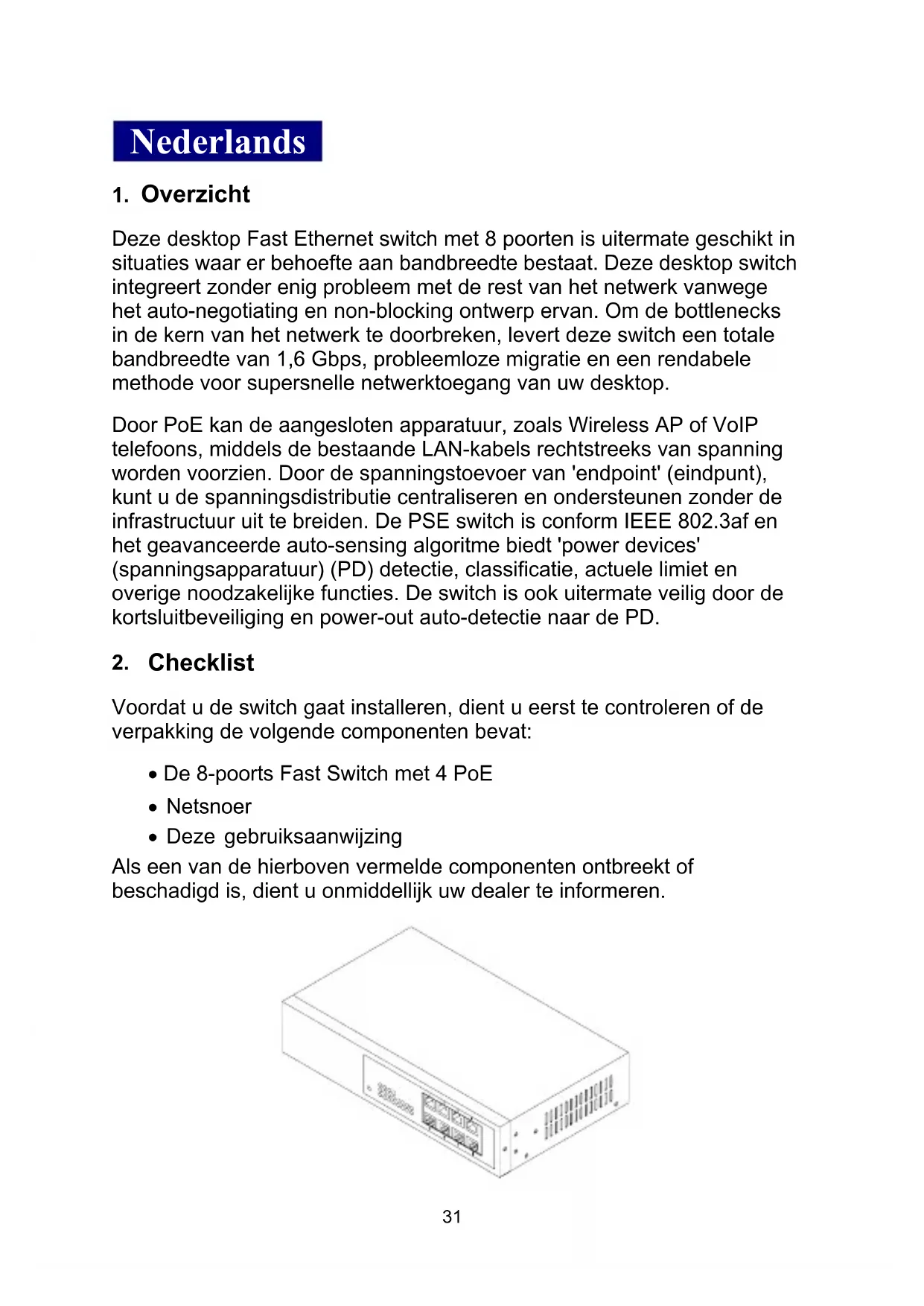

GEBRUIKSAANWIJZING ES5800P Edimax

Deze desktop Fast Ethernet switch met 8 poorten is uitermate geschikt in situaties waar er behoefte aan bandbreedte bestaat. Deze desktop switch integreert zonder enig probleem met de rest van het netwerk vanwege het auto-negotiating en non-blocking ontwerp ervan. Om de bottlenecks in de kern van het netwerk te doorbreken, levert deze switch een totale bandbreedte van 1,6 Gbps, probleemloze migratie en een rendabele methode voor supersnelle netwerktoegang van uw desktop.

Door PoE kan de aangesloten apparatuur, zoals Wireless AP of VoIP telefoons, middels de bestaande LAN-kabels rechtstreeks van spanning worden voorzien. Door de spanningstoevoer van 'endpoint' (eindpunt), kunt u de spanningsdistributie centraliseren en ondersteunen zonder de infrastructuur uit te breiden. De PSE switch is conform IEEE 802.3af en het geavanceerde auto-sensing algoritme biedt 'power devices' (spanningsapparatuur) (PD) detectie, classificatie, actuele limiet en overige noodzakelijke functies. De switch is ook uitermate veilig door de kortsluitbeveiliging en power-out auto-detectie naar de PD.

2. Checklist

Voordat u de switch gaat installeren, dient u eerst te controleren of de verpakking de volgende componenten bevat:

• De 8-poorts Fast Switch met 4 PoE
• Netsnoer
• Deze gebruiksaanwijzing

Als een van de hierboven vermelde componenten ontbreekt of beschadigd is, dient u onmiddellijk uw dealer te informeren.

3. Installatie van de switch

Vanwege het Plug-and-Play ontwerp, is de Fast switch gemakkelijk te installeren en te gebruiken. De status van het netwerk en de poorten kan eenvoudig bewaakt worden en ook het oplossen van problemen kan via diagnostische LED's gedaan worden. Geen bekabelingsproblemen: door de auto-crossover bekabeling op alle poorten van de switch is ook aansluiting op de server of pc mogelijk.

• In de switch ondersteunt de TP poort MDI/MDI-X auto-crossover, dus beide type kabels, 'straight-through' (kabel pin-outs voor RJ-45 aansluiting 1, 2, 3, 6 naar 1, 2, 3, 6 in 10/100M TP) en 'crossed-over' (kabel pin-outs voor RJ-45 aansluiting 1, 2, 3, 6 naar 3, 6, 1, 2) kunnen gebruikt worden.
• Gebruik een klasse cat. 5 RJ-45 TP kabel voor het aansluiten op een TP poort van de switch. Het andere einde wordt verbonden met een netwerk detecterend apparaat zoals een werkstation of een server.
• Herhaal waar nodig de bovenstaande stappen voor iedere RJ-45 poort die met een snel 10/100 TP apparaat verbonden moet worden.
• Voor Fast Ethernet TP netwerk aansluiting

— De klasse van de kabel moet cat. 5 of cat. 5e zijn met een maximum lengte van 100 meter.

- Steek het netsnoer in de unit. Op de ingebouwde netspanningvoeding kunnen verschillende soorten netsnoeren worden aangesloten. Het apparaat kan daardoor in meerdere landen gebruikt worden.

PSE TP Switch met Powered Device (PD) (spanningsvoorziening)

• Steek het netsnoer van de PSE switch in een stopcontact.
• Installeer de TP mediakabel met de IEEE 802.3af PD voor poort 1 - 4.

NB: De switch kan zuiver als switch werken voor het aansluiten van niet-PoE apparaten.

• Installeer de mediakabel voor netwerkaansluiting.
• De poorten 5 - 8 zijn zuivere TP poorten voor niet-PoE apparaten.

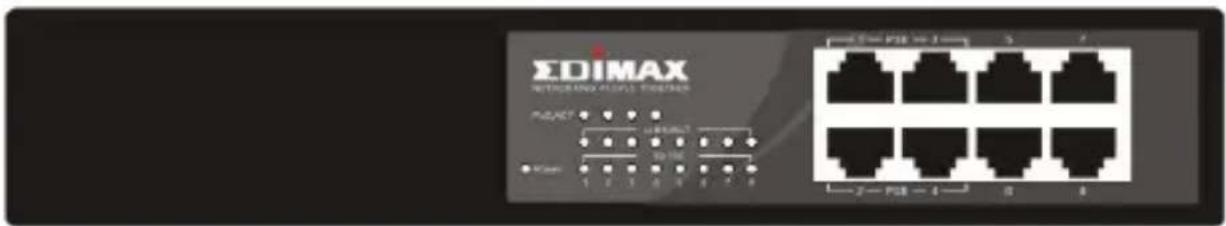

4. LED beschrijving

SDIMAX NETWORKING POWER CONNECTOR PORT 1 PORT 2 PORT 3 PORT 4 PORT 5 PORT 6 PORT 7 PORT 8 PORT 9 PORT 10 PORT 11 PORT 12 PORT 13 PORT 14 PORT 15 PORT 16 PORT 17 PORT 18 PORT 19 PORT 20 PORT 21 PORT 22 PORT 23 PORT 24 PORT 25 PORT 26 PORT 27 PORT 28 PORT 29 PORT 30 PORT 31 PORT 32 PORT 33 PORT 34 PORT 35 PORT 36 PORT 37 PORT 38 PORT 39 PORT 40 PORT 41 PORT 42 PORT 43 PORT 44 PORT 45 PORT 46 PORT 47 PORT 48 PORT 49 PORT 50 PORT 51 PORT 52 PORT 53 PORT 54 PORT 55 PORT 56 PORT 57 PORT 58 PORT 59 PORT 60 PORT 61 PORT 62 PORT 63 PORT 64 PORT 65 PORT 66 PORT 67 PORT 68 PORT 69 PORT 70 PORT 71 PORT 72 PORT 73 PORT 74 PORT 75 PORT 76 PORT 77 PORT 78 PORT 79 PORT 80 PORT 81 PORT 82 PORT 83 PORT 84 PORT 85 PORT 86 PORT 87 PORT 88 PORT 89 PORT 90 PORT 91 PORT 92 PORT 93 PORT 94 PORT 95 PORT 96 PORT 97 PORT 98 PORT 99 Port End Port End Linking: S, T

LED Kleur Functie
Power Groen Brandt wanneer de gelijkspanning aanwezig is
Snelle Switch TP poort 1 - 8
PoE Act (poort 1 - 4)	Groen	Brandt wanneer de PoE voedingsspanning actief is
Link/Act	Groen	Brandt wanneer de TP verbinding goed is Knippert wanneer er dataverkeer is
10/100Mbps	Groen	Brandt groen wanneer de 100Mbps snelheid actief isBrandt niet wanneer de 10Mbps snelheid actief is

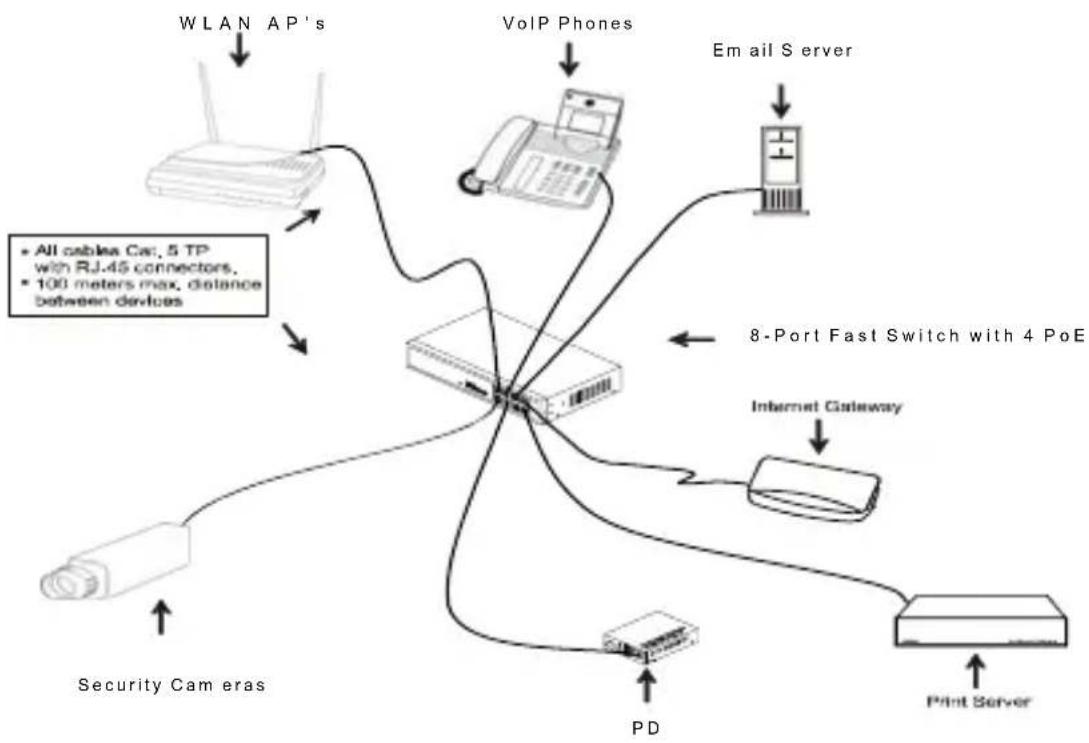

5. Aansluiten op 10/100Mbps apparaat en PD

Snelheid Doorstuursnelheid
100Mbps	148.800	PPS
10Mbps	14.880	PPS

• MAC adressering en zelflerend : tot aan 1K
- Buffergeheugen : 96 Kbyte op chip-frame-buffer
- Handshake : conform IEEE802.3x voor full-duplex, backpressure-handshake voor half-duplex
- Schakelmethode : Store & forward (opslag en doorsturen)
• Netwerk interface : 8 10/100Mbps RJ-45 poorten
- UTP kabel : 10BASE-T: UTP cat. 3, 4, 5 of hoger, 100BASE-TX: UTP cat. 5 of hoger
- PSE voedingsspanning ondersteuning : (poort 1 - 4)

Spanning / frequentie	100-240V / 50-60Hz
Verbruik	max. 4W (in het geval dat er geen PD apparaat aangesloten is) of max. 65W (met 4 x 15,4W PoE apparaten aangesloten)

• Bedrijfstemperatuur : 0° tot 40°C
• Relatieve vochtigheid : 10% tot 90%
• Opslagtemperatuur : 0° tot 55°C
• Afmetingen : 44(H) × 220(B) × 130,5(D) mm
• Conformiteit met FCC Part 15 Class A; CE goedgekeurd

NB : Voor het aansluiten van dit apparaat op een Router, Bridge of Switch, verwijzen wij u naar de gebruiksaanwijzing van het betreffende apparaat.
