ES5800P - Commutateur Edimax - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur Fast Ethernet 8 ports avec 4 ports PoE
Normes réseau	IEEE 802.3, 802.3u, 802.3x, 802.3af (PoE)
Débit	10/100 Mbit/s, full duplex et half duplex
Nombre de ports	8 ports RJ-45 10/100 Mbit/s, ports 1 à 4 avec support PoE
Alimentation PoE	IEEE 802.3af, jusqu'à 15,4 W par port, puissance totale 65 W max
Méthode de commutation	Store-and-Forward
Contrôle de flux	IEEE 802.3x (full duplex), back pressure (half duplex)
Table d'adresses MAC	1 Ko
Mémoire tampon	96 Ko
Alimentation électrique	100–240 V CA, 50/60 Hz
Consommation	4 W max (sans PoE), 65 W max (avec 4 dispositifs PoE 15,4 W)
Dimensions (H × L × P)	44 × 220 × 130,5 mm
Température de fonctionnement	0 °C à 40 °C
Température de stockage	0 °C à 55 °C
Humidité de fonctionnement	10 % à 90 %
Certifications	FCC Part 15 Classe A, CE
Type de câble	10Base-T : UTP Cat. 3, 4, 5 ou plus ; 100Base-TX : UTP Cat. 5 ou plus
Longueur max. du câble	100 mètres
Fonctionnalités supplémentaires	Auto-négociation, auto MDI/MDI-X, installation Plug-and-Play
Indicateurs lumineux	Voyants : Alimentation, PoE (ports 1-4), Lien/Activité, 10/100 Mbps

FOIRE AUX QUESTIONS - ES5800P Edimax

Comment installer le commutateur Edimax ES5800P ?

L'installation est Plug-and-Play : branchez le cordon d'alimentation, connectez les câbles RJ-45 aux appareils réseau et au port montant (routeur/modem) ; les ports s'auto-négocient automatiquement.

Quels ports prennent en charge l'alimentation PoE ?

Les ports 1 à 4 sont compatibles IEEE 802.3af et fournissent jusqu'à 15,4 W chacun.

Quelle est la puissance PoE maximale totale ?

La puissance totale maximale est de 65 W (4 ports × 15,4 W).

Puis-je connecter un appareil non PoE à un port PoE ?

Oui, le commutateur détecte automatiquement les périphériques PoE (PD) et ne fournit l'alimentation qu'aux appareils compatibles. Un appareil non PoE fonctionne normalement sans alimentation sur ces ports.

Que signifient les voyants du commutateur ?

Alimentation (vert fixe) : l'appareil est sous tension. PoE (vert fixe) : alimentation fournie sur le port. Lien/Act (vert fixe = lien établi, clignotement = activité). 10/100M (vert = 100 Mbps, éteint = 10 Mbps).

Quel type de câble utiliser pour les connexions réseau ?

Pour 100Base-TX, utilisez un câble UTP Cat 5 ou supérieur. Pour 10Base-T, un câble Cat 3, 4, 5 ou plus convient. La longueur maximale est de 100 mètres.

Le commutateur supporte-t-il le croisement automatique des câbles ?

Oui, tous les ports disposent de l'auto MDI/MDI-X, ce qui permet d'utiliser indifféremment des câbles droits ou croisés.

Quelle est la consommation électrique du commutateur ?

Sans périphérique PoE, la consommation est d'environ 4 W. Avec 4 périphériques PoE de 15,4 W, elle atteint 65 W maximum.

Que faire si la liaison réseau ne s'établit pas ?

Vérifiez que le câble est correctement branché, qu'il est en bon état et de longueur inférieure à 100 m. Assurez-vous que le périphérique distant est sous tension et que les voyants Lien sont allumés. Essayez un autre port ou un autre câble.

Puis-je utiliser le commutateur avec un routeur ou un autre switch ?

Oui, raccordez simplement un câble RJ-45 entre le commutateur et le routeur/switch. Aucune configuration supplémentaire n'est nécessaire grâce à la fonction auto-négociation.

MODE D'EMPLOI ES5800P Edimax

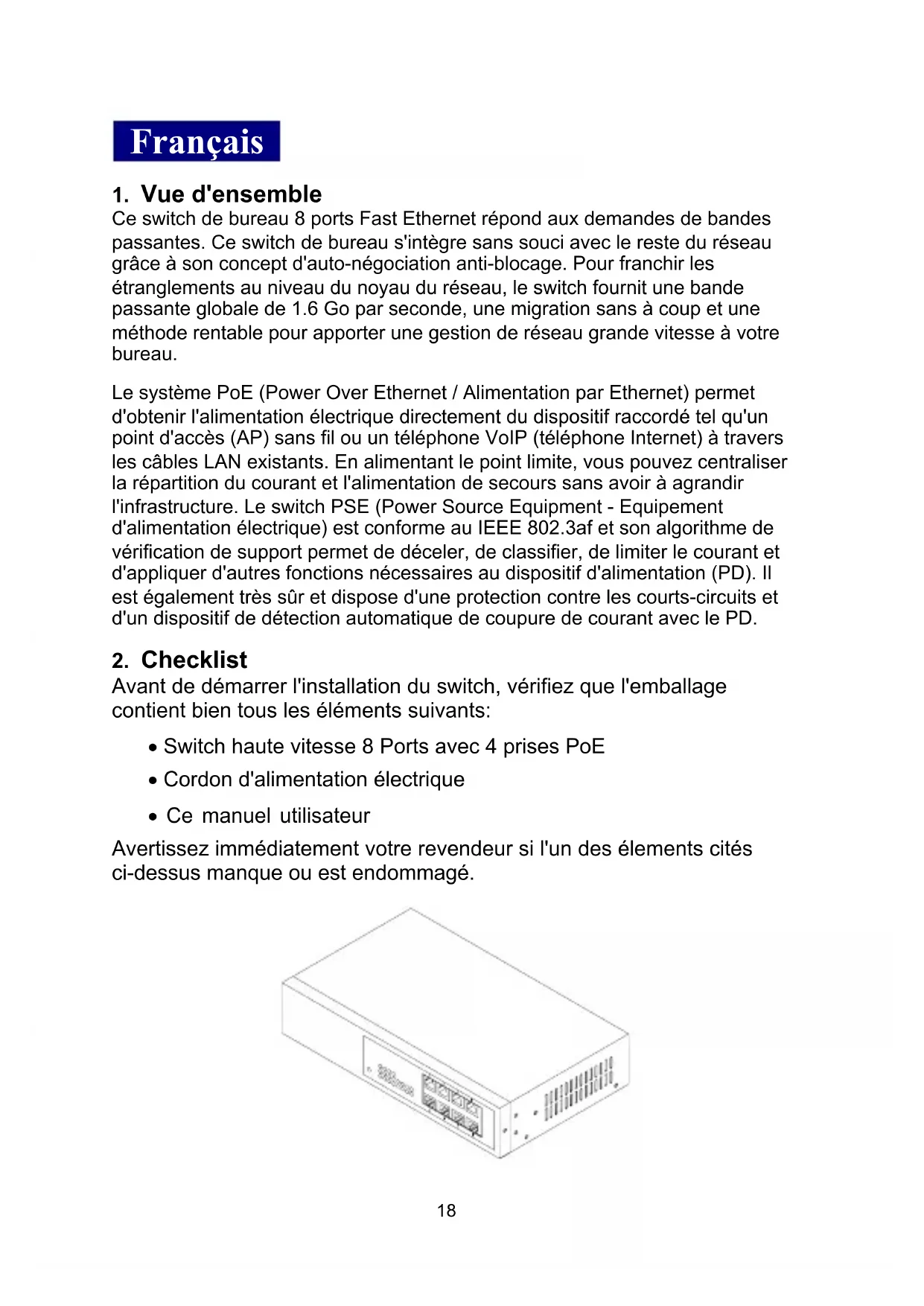

Ce switch de bureau 8 ports Fast Ethernet répond aux demandes de bandes passantes. Ce switch de bureau s'intègre sans souci avec le reste du réseau grâce à son concept d'auto-négociation anti-blocage. Pour franchir les étranglements au niveau du noyau du réseau, le switch fournit une bande passante globale de 1.6 Go par seconde, une migration sans à coup et une méthode rentable pour apporter une gestion de réseau grande vitesse à votre bureau.

Le système PoE (Power Over Ethernet / Alimentation par Ethernet) permet d'obtenir l'alimentation électrique directement du dispositif raccordé tel qu'un point d'accès (AP) sans fil ou un téléphone VoIP (téléphone Internet) à travers les câbles LAN existants. En alimentant le point limite, vous pouvez centraliser la répartition du courant et l'alimentation de secours sans avoir à agrandir l'infrastructure. Le switch PSE (Power Source Equipment - Equipement d'alimentation électrique) est conforme au IEEE 802.3af et son algorithme de vérification de support permet de déceler, de classifier, de limiter le courant et d'appliquer d'autres fonctions nécessaires au dispositif d'alimentation (PD). Il est également très sûr et dispose d'une protection contre les courts-circuits et d'un dispositif de détection automatique de coupure de courant avec le PD.

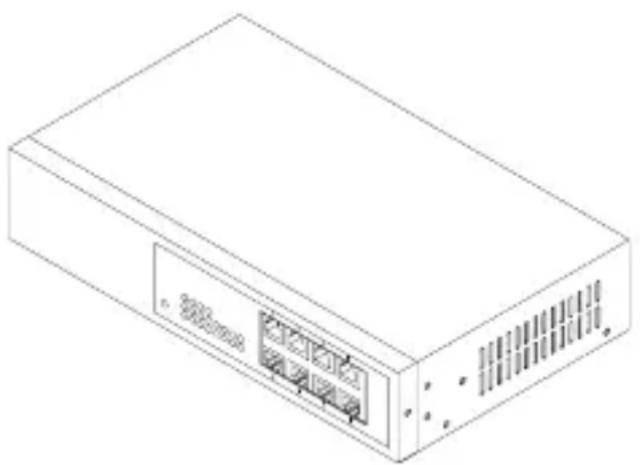

2. Checklist

Avant de démarrer l'installation du switch, vérifiez que l'emballage contient bien tous les éléments suivants:

• Switch haute vitesse 8 Ports avec 4 prises PoE
  • Cordon d'alimentation électrique
  • Ce manuel utilisateur

Avertissez immédiatement votre revendeur si l'un des éléments cités ci-dessus manque ou est endommagé.

La conception Plug-and-Play rend le switch facile à installer et à utiliser. L'état du réseau et du port peut être facilement contrôlé et le dépannage peut facilement être réalisé grâce aux voyants de diagnostique. Le câblage à croisement automatique de tous les ports permet de raccorder sans problème de câblage un serveur ou un PC.

• Les ports TP du switch sont compatibles avec le croisement automatique MDI/MDI-X. De ce fait il est possible d'utiliser deux types de câble, les câbles à passage direct (Câbles brochés pour prise RJ-45 1, 2, 3, 6 à 1, 2, 3, 6 dans le TP 10/100M) et les câbles croisés (Câbles brochés pour prise RJ-45 1, 2, 3, 6 à 3, 6, 1, 2).
• Utilisez un câble de catégorie 5 RJ-45 TP pour raccorder le port TP du switch et branchez l'autre extrémité dans un dispositif sensible au réseau tel qu'une station de travail ou un serveur.
• Répétez les étapes précédentes autant de fois que nécessaire pour chaque port RJ-45 devant être raccordé à un dispositif TP Rapide 10/100.
• Connexion réseau TP Ethernet grande vitesse

— Le câble doit être de catégorie 5 ou 5e et d'une longueur maximum de 100 mètres.

- Insérez le cordon d'alimentation. Une unité d'alimentation interne intégrée qui utilise un autre type de cordon d'alimentation est disponible en fonction de la région.

Switch PSE TP avec un dispositif d'alimentation (PD)

• Raccordez le switch PSE à une source d'alimentation.
• Installez le câble TP à un dispositif d'alimentation conforme au IEEE 802.3af pour les ports de 1 à 4.

Remarque: Le switch peut fonctionner comme un simple switch relié à des dispositifs qui ne disposent pas de prises PoE.

• Installez le câble pour la connexion au réseau.
• Les ports 5 à 8 sont de simples ports TP prévus pour les dispositifs qui ne sont pas PoE.

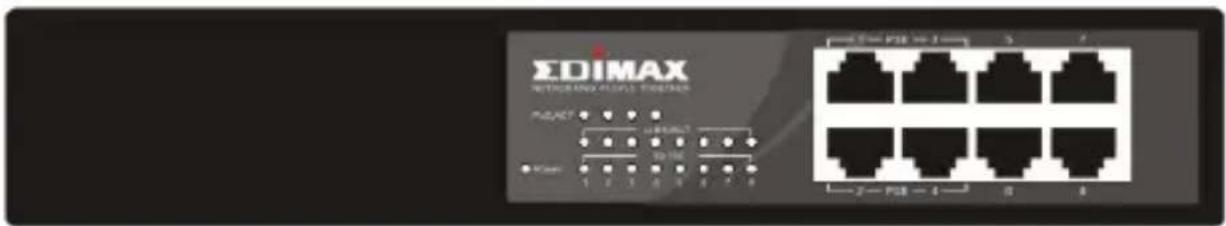

4. Descriptif des voyants

SDIMAX NETWORKING POWER CONNECTOR PORT 1 PORT 2 PORT 3 PORT 4 PORT 5 PORT 6 PORT 7 PORT 8 PORT 9 PORT 10 PORT 11 PORT 12 PORT 13 PORT 14 PORT 15 PORT 16 PORT 17 PORT 18 PORT 19 PORT 20 PORT 21 PORT 22 PORT 23 PORT 24 PORT 25 PORT 26 PORT 27 PORT 28 PORT 29 PORT 30 PORT 31 PORT 32 PORT 33 PORT 34 PORT 35 PORT 36 PORT 37 PORT 38 PORT 39 PORT 40 PORT 41 PORT 42 PORT 43 PORT 44 PORT 45 PORT 46 PORT 47 PORT 48 PORT 49 PORT 50 PORT 51 PORT 52 PORT 53 PORT 54 PORT 55 PORT 56 PORT 57 PORT 58 PORT 59 PORT 60 PORT 61 PORT 62 PORT 63 PORT 64 PORT 65 PORT 66 PORT 67 PORT 68 PORT 69 PORT 70 PORT 71 PORT 72 PORT 73 PORT 74 PORT 75 PORT 76 PORT 77 PORT 78 PORT 79 PORT 80 PORT 81 PORT 82 PORT 83 PORT 84 PORT 85 PORT 86 PORT 87 PORT 88 PORT 89 PORT 90 PORT 91 PORT 92 PORT 93 PORT 94 PORT 95 PORT 96 PORT 97 PORT 98 PORT 99 Port End Port End Linking: S, T

Voyant Couleur Fonction
Alimentation	Vert S'allume que le courant continu arrive
Port TP 1 à 8 du Switch Rapide
Activité PoE (Port 1 à 4)	Vert	S'allume quand l'alimentation électrique PoE est active
Lien/Act	Vert	S'allume quand la connexion TP est correcte Clignote en présence de trafic
10/100Mo/s	Vert	S'allume vert quand la vitesse de 100Mo/sec est activeS'éteint quand la vitesse de 10Mo/sec est active

5. Raccordement à un dispositif 10/100Mo/sec et à un dispositif d'alimentation (PD)

6. Caractéristiques techniques

• Normes : IEEE802.3 / 3u / 3x et 3af Alimentation par Ethernet (PoE)
• Transmission : 10/100Mo/sec compatible avec le bidirectionnel simultané (Full Duplex) et le bidirectionnel à alternat (Half Duplex)
• Débit de données : PPS (paquets par seconde)

Vitesse Débit réacheminé
100Mo/s	148,800	PPS
10Mo/s	14,880	PPS

• Adresse MAC et auto-apprentissage : jusqu'à 1K
• Mémoire tampon : 96Ko sur la puce de mémoire d'image
• Contrôle de flux : Compatible IEEE802.3x pour le bidirectionnel simultané, Contrôle du flux de contre pression pour le bidirectionnel par alternat.
• Méthode de commutation : Stockage & Retransmission
• Interface Réseau : 8 ports 10/100Mo/sec RJ-45
• Câble UTP : 10BASE-T: UTP Cat. 3, 4, 5 ou plus, 100BASE-TX: UTP Cat. 5 ou plus
• Supports d'alimentation électrique PSE : (Port 1 à 4) "Point limite" via brochage TP 1, 2, 3, 6
  • Voyants de diagnostique :

Voyant Système – Alimentation

Voyant PoE – Activité PoE (Port 1 à 4)

Voyant par port – Lien / Activité, 10/100Mo/sec

- Prérequis alimentation : Ligne de courant alternatif

Tension / Fréquence	100-240V / 50-60Hz
Consommation	4W max (si aucun dispositif PD n'est raccordé) ou 65W max (avec 4 x dispositifs PoE 15.4W raccordés)

• Température de fonctionnement : 0° à 40°C
• Humidité de fonctionnement : 10% à 90%
• Température de stockage : 0° à 55°C
• Dimensions : 44(H) × 220(L) × 130.5(P) mm
• Conforme avec la section 15 classe A du FCC, marquage CE approuvé

Remarque : Pour raccorder cet appareil à un routeur, un pont ou un switch, veuillez vous référer au manuel technique correspondant de l'appareil en question.
