Ürün Tipi	8 portlu Fast Ethernet Anahtarı, 4 PoE portlu
Ağ Standartları	IEEE 802.3, 802.3u, 802.3x, 802.3af (PoE)
Hız	10/100 Mbit/s, tam çift yönlü ve yarı çift yönlü
Port Sayısı	8 adet RJ-45 10/100 Mbit/s port, 1-4. portlar PoE destekli
PoE Gücü	IEEE 802.3af, port başına 15,4 W'a kadar, toplam güç maks. 65 W
Anahtarlama Yöntemi	Depola ve İlet
Akış Kontrolü	IEEE 802.3x (tam çift yönlü), back pressure (yarı çift yönlü)
MAC Adres Tablosu	1 KB
Arabellek Belleği	96 KB
Güç Kaynağı	100–240 V AC, 50/60 Hz
Güç Tüketimi	Maks. 4 W (PoE'siz), maks. 65 W (4 adet 15,4 W PoE cihaz ile)
Boyutlar (Y × G × D)	44 × 220 × 130,5 mm
Çalışma Sıcaklığı	0 °C - 40 °C
Depolama Sıcaklığı	0 °C - 55 °C
Çalışma Nemi	%10 - %90
Sertifikalar	FCC Part 15 Classe A, CE
Kablo Türü	10Base-T: UTP Cat. 3, 4, 5 veya üzeri; 100Base-TX: UTP Cat. 5 veya üzeri
Maks. Kablo Uzunluğu	100 metre
Ek Özellikler	Otomatik anlaşma, otomatik MDI/MDI-X, Tak ve Çalıştır kurulum
Gösterge Işıkları	Göstergeler: Güç, PoE (1-4. portlar), Bağlantı/Etkinlik, 10/100 Mbps

Sık sorulan sorular - ES5800P Edimax

Edimax ES5800P anahtarı nasıl kurulur?

Kurulum Tak ve Çalıştır şeklindedir: Güç kablosunu takın, RJ-45 kablolarını ağ cihazlarına ve uplink portuna (yönlendirici/modem) bağlayın; portlar otomatik olarak anlaşır.

Hangi portlar PoE gücünü destekler?

1-4. portlar IEEE 802.3af uyumludur ve her biri 15,4 W'a kadar güç sağlar.

Maksimum toplam PoE gücü nedir?

Maksimum toplam güç 65 W'tır (4 port × 15,4 W).

PoE portuna PoE olmayan bir cihaz bağlayabilir miyim?

Evet, anahtar PoE cihazlarını (PD) otomatik olarak algılar ve yalnızca uyumlu cihazlara güç sağlar. PoE olmayan bir cihaz bu portlarda güç olmadan normal şekilde çalışır.

Anahtarın gösterge ışıkları ne anlama geliyor?

Güç (sabit yeşil): Cihaz açık. PoE (sabit yeşil): Porta güç sağlanıyor. Bağlantı/Etkinlik (sabit yeşil = bağlantı var, yanıp sönme = etkinlik). 10/100M (yeşil = 100 Mbps, sönük = 10 Mbps).

Ağ bağlantıları için hangi tip kablo kullanılmalı?

100Base-TX için UTP Cat 5 veya üzeri kablo kullanın. 10Base-T için Cat 3, 4, 5 veya üzeri kablo uygundur. Maksimum uzunluk 100 metre'dir.

Anahtar otomatik kablo çaprazlamayı destekliyor mu?

Evet, tüm portlar otomatik MDI/MDI-X özelliğine sahiptir, bu sayede düz veya çapraz kablolar fark etmeksizin kullanılabilir.

Anahtarın güç tüketimi nedir?

PoE cihaz olmadan güç tüketimi yaklaşık 4 W'tır. 4 adet 15,4 W PoE cihaz ile maksimum 65 W'a ulaşır.

Ağ bağlantısı kurulmazsa ne yapmalıyım?

Kabloyu doğru takılıp takılmadığını, iyi durumda olduğunu ve uzunluğunun 100 m'den az olduğunu kontrol edin. Uzaktaki cihazın açık olduğundan ve Bağlantı ışıklarının yandığından emin olun. Farklı bir port veya farklı bir kablo deneyin.

Anahtarı bir yönlendirici veya başka bir anahtarla kullanabilir miyim?

Evet, anahtar ile yönlendirici/anahtar arasına bir RJ-45 kablosu bağlamanız yeterlidir. Otomatik anlaşma özelliği sayesinde ek bir yapılandırma gerekmez.

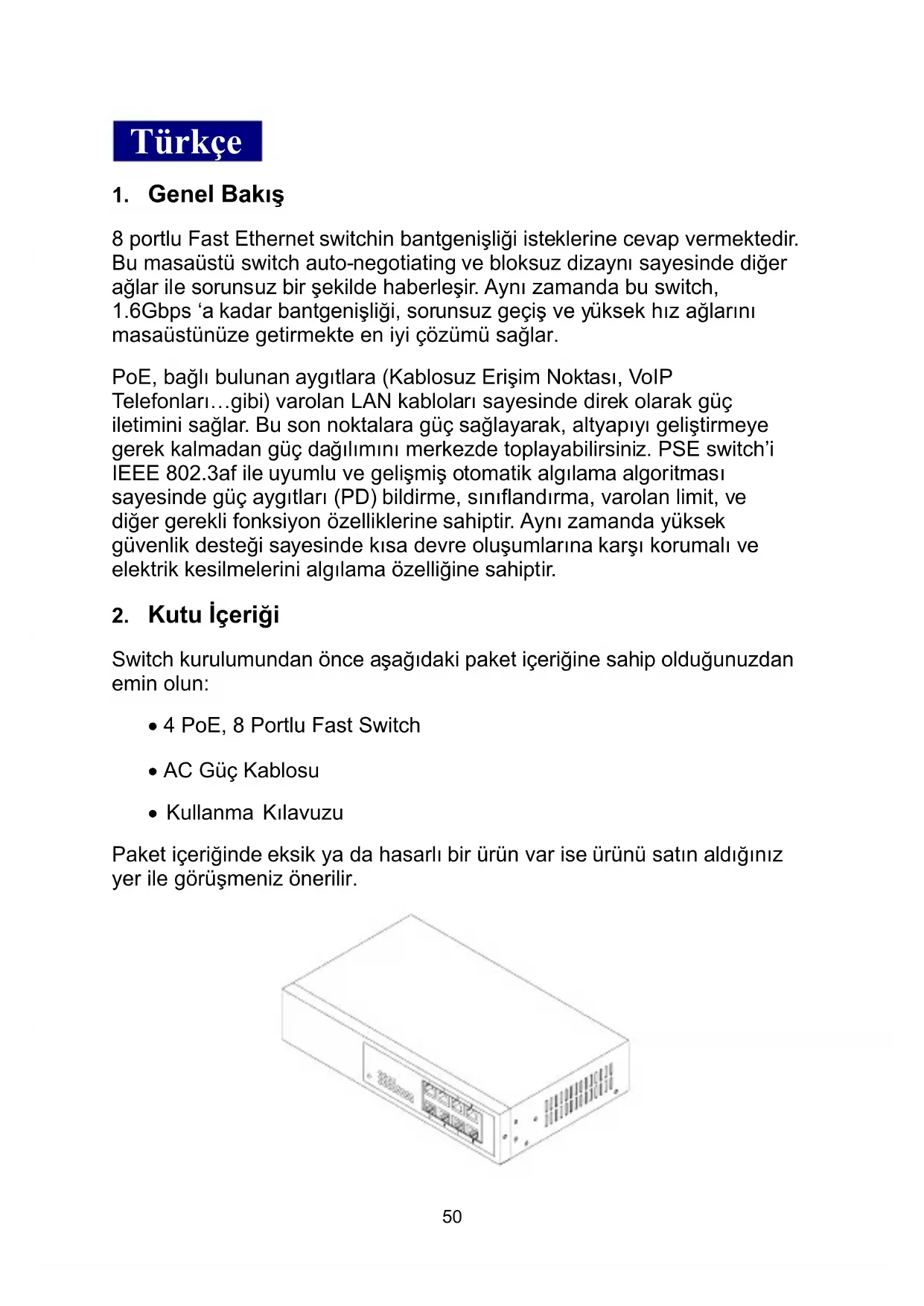

KULLANIM KILAVUZU ES5800P Edimax

8 portlu Fast Ethernet switchin bantgenişliği isteklerine cevap vermektedir. Bu masaüstü switch auto-negotiating ve bloksuz dizayını sayesinde diğer ağlar ile sorunsuz bir şekilde haberleşir. Aynı zamanda bu switch, 1.6Gbps ‘a kadar bantgenişliği, sorunsuz geçiş ve yüksek hız ağlarını masaüstünüze getirmekte en iyi çözümü sağlar.

PoE, bağlı bulunan aygıtlara (Kablosuz Erişim Noktası, VoIP Telefonları...gibi) varolan LAN kabloları sayesinde direk olarak güç iletimini sağlar. Bu son noktalara güç sağlayarak, altyapıyı geliştirmeye gerek kalmadan güç dağılımını merkezde toplayabilirsiniz. PSE switch'i IEEE 802.3af ile uyumlu ve gelişmiş otomatik algılama algoritması sayesinde güç aygıtları (PD) bildirme, sınıflandırma, varolan limit, ve diğer gerekli fonksiyon özelliklerine sahiptir. Aynı zamanda yüksek güvenlik desteği sayesinde kısa devre oluşumlarına karşı korumalı ve elektrik kesilmelerini algılama özelliğine sahiptir.

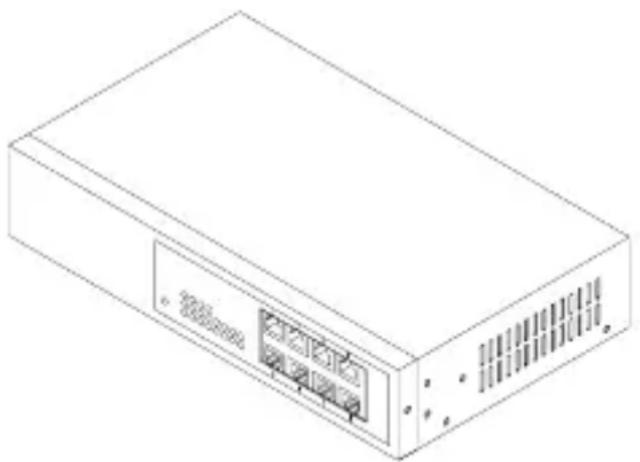

2. Kutu İçeriği

Switch kurulumundan önce aşağıdaki paket içeriğine sahip olduğunuzdan emin olun:

• 4 PoE, 8 Portlu Fast Switch
- AC Güç Kablosu
- Kullanma Kılavuzu

Paket içeriğinde eksik ya da hasarlı bir ürün var ise ürünü satın aldığınız yer ile görüşmeniz önerilir.

Tak&Kullan özelliği sayesinde bu aygıt kolay kuruluma ve kullanıma sahiptir. Ağ ve port durumu kolayca gözlenebilir, aynı zamanda tanımala LED'leri sayesinde, oluşan problemler kolaylıkla tanımlanabilir. Switch üzerindeki tüm portlarda bulunan otomatik crossover özelliği sayesinde sunucuya ya da bilgisayara bağlantı, modem aracılığı olmadan gerçekleştirilebilir.

• TP port MDI/MDI-X otomatik crossover desteklemektedir. Bu yüzden 2 çeşit kablo bağlama şekli de kullanılabilir (seri ve kros)
• Switch'in TP portuna bağlantı yapmak için RJ-45 TP kablosu kullanın ve kablonun bir ucunu TP portuna, diğer ucunu ise çalışma istasyonuna ya da sunucuya bağlayın.
• Yukandaki işlemi gerektiği durumda her RJ-45 portu 10/100 TP aygıtına bağlayacak şekilde gerçekleştirin.
• Fast Ethernet TP Ağ Bağlantısı için

— Kablo, maksimum 100 mt. uzunluğunda Cat.5 ya da Cat.5e olmalıdır.

- Güç kablosunu bağlayınız. Dahili güç ünitesi, farklı bölgeler için kullanılan güç kablolarını desteklemektedir.

PSE TP Switch ve Güçlendirilmiş Aygıt (Powered Device - PD)

• PSE switch ‘i güç kaynağına bağlayınız.
• TP medya kablosunu IEEE-802.3af PD (1-4 portları arası) Not: Bu aygıt, PoE olmayan aygıtlara bağlanan bir switch olarak çalışabilir.
• Ağ bağlantısı için medya kablosunu bağlayınız.
• Port 5 - 8 TP portları PoE olmayan aygıtlar için ayrılmıştır.

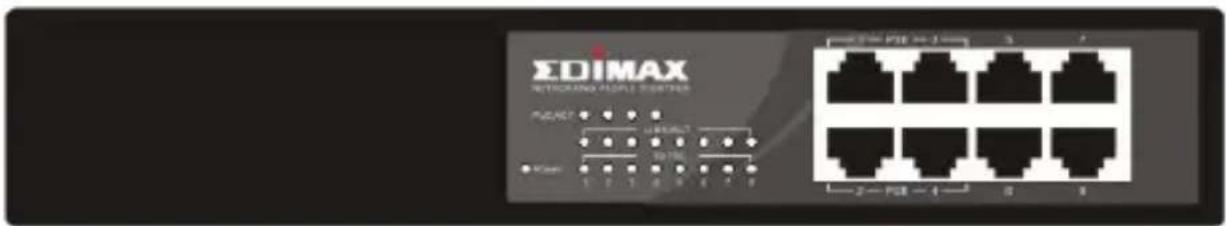

4. LED Tanımlamaları

LED Color Function
Power	Yeşil	DC gücü geldiğinde yanar
10/100 Switch TP Port 1 - 8
PoE Act (Port 1 to 4)	Yeşil	PoE besleme gücü aktif olduğunda yanar
Link/Act	Yeşil	TP bağlantısı olduğunda yanarData trafiği olduğu durumlarda yanıp söner
10/100Mbps	Yeşil	100Mbps aktif olduğunda yanar10Mbps hızı aktif olduğunda söner

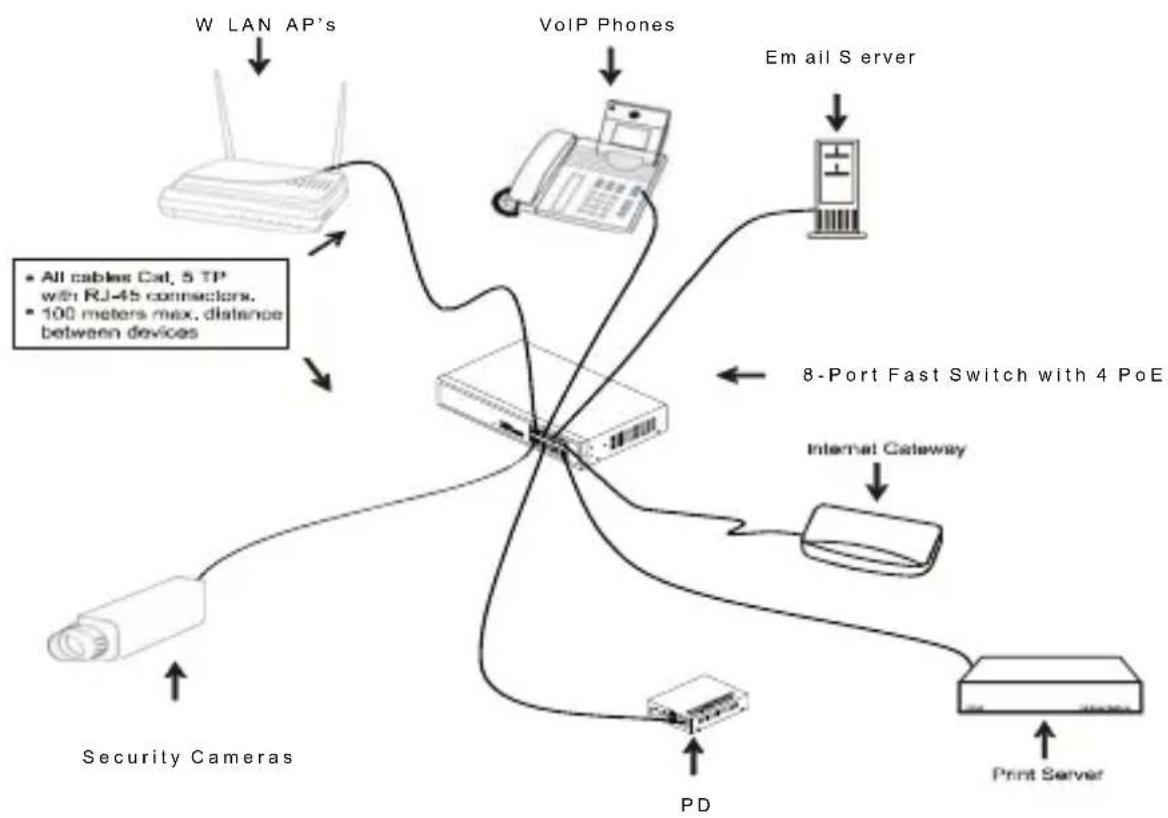

5. 10/100Mbps Aygıtı ve PD Bağlantısı

6. Özellikler

• Standartlar : IEEE802.3 / 3u / 3x ve 802.3af Ethernet üzerinden Güç
• İletim : 10/100Mbps tam ya da yarı çift yön desteği
• Data Transfer Oranı : PPS (saniyedeki paket sayısı)

Hız	Yönlendirme Oranı
100Mbps	148,800
10Mbps	14,880

PPS

PPS

• MAC Adres ve Kendi kendine Öğrenme : 1K 'ye kadar
• Arabellek : 96Kbyte tümleşik arabellek
• Akış Kontrolü : IEEE802.3x tam çift yön ile uyumlu, Tam Çift Yön için Arka Basınç Akış Kontrolü
• Switching Methodu : Saklama & Yönlendirme
• Ağ Arayüzü : 8 10/100Mbps RJ-45 portları
• UTP Kablo : 10BASE-T: UTP Cat. 3, 4, 5 ya da üstü, 100BASE-TX: UTP Cat. 5 ya da üstü
• PSE Güç Beslemeli Destekler : (Port 1 - 4)

"Bitim Noktası" → TP pin 1, 2, 3, 6

- Tanımlama LED'leri :

• Güç Gereksinimi : AC Line

Voltaj / Frekans	100-240V / 50-60Hz
Güç Tüketimi	Maksimum. 4W (herhangi bir PD aygıtı bağlı olmadığı durumda) veya Maksimum 65W (4 x 15.4W PoE aygıtları bağlı olduğu durumda)

• Çalışma Sıcaklığı : 0° ile 40°C arası
• Çalışma Nemi : 10% / 90%
• Saklama Sıcaklığı : 0° / 55°C
• Boyutlar : 44(Y) × 220(G) × 130.5(D) mm
• FCC Part 15 Class A ile uyumlu, CE onaylı

Not : Bu aygıtı Router, Bridge ya da Switch'e bağlamak için ürünün kullanmma kılavuzundan yardım alabilirsiniz.
