Termék típusa	8 portos Fast Ethernet kapcsoló 4 PoE porttal
Hálózati szabványok	IEEE 802.3, 802.3u, 802.3x, 802.3af (PoE)
Sebesség	10/100 Mbit/s, teljes duplex és fél duplex
Portok száma	8 RJ-45 port 10/100 Mbit/s, 1-4 port PoE támogatással
PoE tápellátás	IEEE 802.3af, portonként akár 15,4 W, teljes teljesítmény max. 65 W
Kapcsolási módszer	Store-and-Forward
Forgalomszabályozás	IEEE 802.3x (teljes duplex), back pressure (fél duplex)
MAC cím tábla	1 KB
Puffer memória	96 KB
Tápellátás	100–240 V AC, 50/60 Hz
Fogyasztás	max. 4 W (PoE nélkül), max. 65 W (4 db 15,4 W-os PoE eszközzel)
Méretek (M × Sz × H)	44 × 220 × 130,5 mm
Üzemi hőmérséklet	0 °C-tól 40 °C-ig
Tárolási hőmérséklet	0 °C-tól 55 °C-ig
Üzemi páratartalom	10 % és 90 % között
Tanúsítványok	FCC Part 15 A osztály, CE
Kábel típusa	10Base-T: UTP Cat. 3, 4, 5 vagy jobb; 100Base-TX: UTP Cat. 5 vagy jobb
Max. kábelhossz	100 méter
Kiegészítő funkciók	Automatikus egyeztetés, automatikus MDI/MDI-X, Plug-and-Play telepítés
Fényjelzések	Jelzőfények: Tápellátás, PoE (1-4 port), Kapcsolat/Tevékenység, 10/100 Mbps

Gyakran ismételt kérdések - ES5800P Edimax

Hogyan telepítsem az Edimax ES5800P kapcsolót?

A telepítés Plug-and-Play: csatlakoztassa a tápkábelt, csatlakoztassa az RJ-45 kábeleket a hálózati eszközökhöz és a felső portra (útválasztó/modem); a portok automatikusan egyeztetnek.

Mely portok támogatják a PoE tápellátást?

Az 1-4 portok kompatibilisek a IEEE 802.3af szabvánnyal, és portonként akár 15,4 W-ot biztosítanak.

Mi a maximális összes PoE teljesítmény?

A maximális összteljesítmény 65 W (4 port × 15,4 W).

Csatlakoztathatok egy nem PoE eszközt egy PoE porthoz?

Igen, a kapcsoló automatikusan érzékeli a PoE eszközöket (PD), és csak a kompatibilis eszközöknek ad tápellátást. Egy nem PoE eszköz normálisan működik tápellátás nélkül ezeken a portokon.

Mit jelentenek a kapcsoló jelzőfényei?

Tápellátás (zöld folyamatos): az eszköz be van kapcsolva. PoE (zöld folyamatos): tápellátás biztosítva a porton. Kapcs/Tev (zöld folyamatos = kapcsolat létrejött, villogás = tevékenység). 10/100M (zöld = 100 Mbps, kialszik = 10 Mbps).

Milyen típusú kábelt használjak a hálózati csatlakozásokhoz?

100Base-TX esetén használjon UTP Cat 5 vagy jobb kábelt. 10Base-T esetén Cat 3, 4, 5 vagy jobb kábel alkalmas. A maximális hossz 100 méter.

A kapcsoló támogatja az automatikus kábelkeresztezést?

Igen, minden port rendelkezik auto MDI/MDI-X funkcióval, így egyenes vagy keresztezett kábeleket is használhat.

Mekkora a kapcsoló áramfogyasztása?

PoE eszköz nélkül a fogyasztás körülbelül 4 W. 4 db 15,4 W-os PoE eszközzel eléri a maximum 65 W-ot.

Mi a teendő, ha a hálózati kapcsolat nem jön létre?

Ellenőrizze, hogy a kábel megfelelően van-e csatlakoztatva, jó állapotú-e és rövidebb-e 100 m-nél. Győződjön meg arról, hogy a távoli eszköz be van kapcsolva, és a Kapcsolat jelzőfények világítanak. Próbáljon másik portot vagy kábelt.

Használhatom a kapcsolót útválasztóval vagy más switchel?

Igen, egyszerűen csatlakoztasson egy RJ-45 kábelt a kapcsoló és az útválasztó/switch közé. Nincs szükség további konfigurációra az automatikus egyeztetés funkciónak köszönhetően.

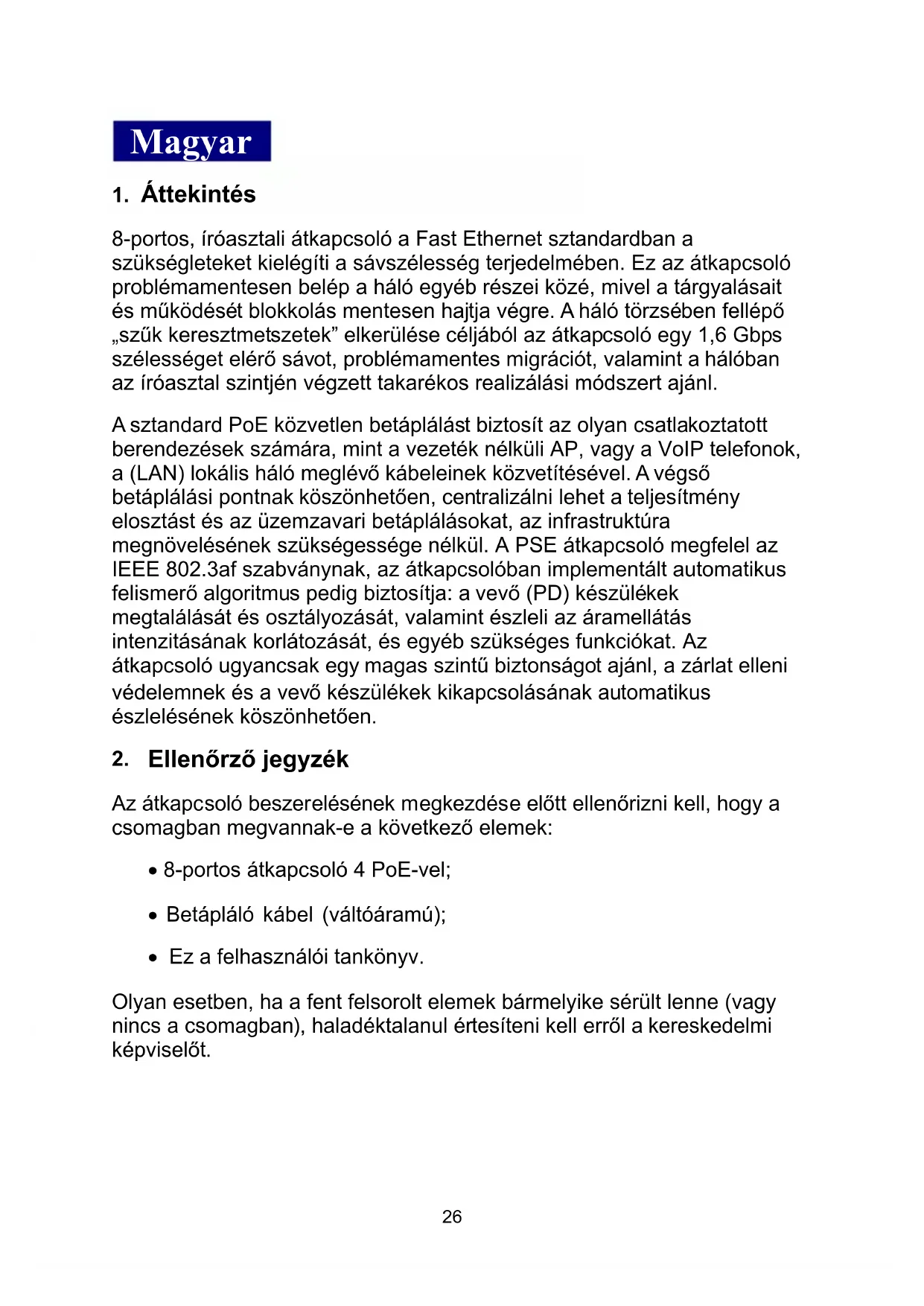

HASZNÁLATI ÚTMUTATÓ ES5800P Edimax

8-portos, íróasztali átkapcsoló a Fast Ethernet sztandardban a szükségleteket kielégíti a sávszélesség terjedelmében. Ez az átkapcsoló problémamentesen belép a háló egyéb részei közé, mivel a tárgyalásait és működését blokkolás mentesen hajtja végre. A háló törzsében fellépő „szük keresztmetszetek” elkerülése céljából az átkapcsoló egy 1,6 Gbps szélességet elérő sávot, problémamentes migrációt, valamint a hálóban az íróasztal szintjén végzett takarékos realizálási módszert ajánl.

A sztandard PoE közvetlen betáplálást biztosít az olyan csatlakoztatott berendezések számára, mint a vezeték nélküli AP, vagy a VoIP telefonok, a (LAN) lokális háló meglévő kábeleinek közvetítésével. A végső betáplálási pontnak köszönhetően, centralizálni lehet a teljesítmény elosztást és az üzemzavari betáplálásokat, az infrastruktúra megnövelésének szükségessége nélkül. A PSE átkapcsoló megfelel az IEEE 802.3af szabványnak, az átkapcsolóban implementált automatikus felismerő algoritmus pedig biztosítja: a vevő (PD) készülékek megtalálását és osztályozását, valamint észleli az áramellátás intenzitásának korlátozását, és egyéb szükséges funkciókat. Az átkapcsoló ugyancsak egy magas szintű biztonságot ajánl, a zárlat elleni védelemnek és a vevő készülékek kikapcsolásának automatikus észlelésének köszönhetően.

2. Ellenőrző jegyzék

Az átkapcsoló beszerelésének megkezdése előtt ellenőrizni kell, hogy a csomagban megvannak-e a következő elemek:

• 8-portos átkapcsoló 4 PoE-vel;
- Betápláló kábel (váltóáramú);
- Ez a felhasználói tankönyv.

Olyan esetben, ha a fent felsorolt elemek bármelyike sérült lenne (vagy nincs a csomagban), haladéktalanul értesíteni kell erről a kereskedelmi képviselőt.

3. Az átkapcsoló beszerelése

A „Plug-and-Play” jellegű konstrukciónak köszönhetően, az átkapcsoló beszerelése és használata igen egyszerű. A háló és a port állapota könnyen figyelemmel kísérhető, a diagnosztikai LED diódák pedig lehetővé teszik a hibák gyors felfedezését. Ezen felül, a kábelezés automatikus kötegelése az átkapcsoló összes portjában lehetővé teszi a szerverhez vagy a PC komputerhez való csatlakoztatást, a kábelezéssel kapcsolatos problémák elkerülése céljából.

- Az átkapcsoló TP portja szolgálja ki az automatikus MDI/MDI-X kötegelést, ezért mindkét fajta kábel alkalmazható: a közvetlen (a kábelen érintkezők az RJ-45 1, 2, 3, 6 típusú villás csatlakozókhoz 1, 2, 3, 6 az 10/100M TP-ben), valamin a kötegelt kábelek (a kábelen érintkezők az RJ-45 1, 2, 3, 6, a 3, 6, 1, 2 eresek);

- Az átkapcsoló TP portjához való csatlakozás végett az 5-ös kategóriájú RJ-45 TP kábelek alkalmazandók, miközben a kábel másik vége rá van csatlakoztatva a háló felismerő berendezésére, mint például: munka állomás vagy szerver;

- A fenti lépéseket meg kell ismételni minden egyes RJ-45 port számára, amelyek csatlakoztatva lesznek a Fast 10/100 TP berendezéshez;

- A Fast Ethernet TP hálóra csatlakoztatás esetében:

— Egy 5 vagy 5e kategóriájú kábel alkalmazandó, melynek hosszúsága ne lépje túl a 100 métert;

- Rá kell csatlakoztatni a tápkábelt. Más országok esetében, kapható egy beépített tápegység, amely egy másik tápkábelről kap betáplálást.

PSE TP átkapcsoló vevő készülékkel (PD)

• A PSE átkapcsolót rá kell kötni a betáplálásra (váltóáram);
• A TP hordozó kábelét rá kell csatlakoztatni az IEEE 802.3af vevő készülékre (az 1 – 4. portokon);

Figyelem: Az átkapcsoló működhet egyszerű, tiszta átkapcsolóként, a PoE szabványtól eltérő, más szabvány szerint kivitelezett berendezésekhez is csatlakoztatást ajánlva.

• Fel kell szerelni a hordozó kábelét, a hálózati csatlakoztatás biztosítása végett;
• Az 5 – 8. portok tiszt aTP portok, rendeltetésük a PoE-től eltérő szabvány szerint készült berendezések kiszolgálása.

4. A LED diódák leírása

LED dióda Színe Funkciója
Power	Zöld	Akkor gyullad ki, amikor a DC betáplálás megjelenik.
TP gyors átkapcsoló (az 1. – 8. portok)
PoE Act(1. – 4. portok)	Zöld	Akkor gyullad ki, amikor a PoE betáplálás aktív.
Link/Act	Zöld	Akkor gyullad ki, amikor a TP csatlakozás helyes.Villog, amikor a hálóban mozgás van.
10/100 Mbps	Zöld	Akkor gyullad ki, amikor a 100 Mbps transzmisszió gyorsaság aktív.Kialszik, amikor a 10 Mbps transzmisszió gyorsaság az aktív.

5. Rácsatlakoztatás a 10/100 Mbps berendezésre, valamint a vevő készülékre (PD)

6. Specifikációk

• Szabványok: IEEE802.3 / 3u / 3x valamint 802.3af Power over Ethernet;
• Transzmisszió: Kiszolgálás 10/100 Mbps (teljes dupleks vagy féldupleks);
• Az adatátküldés sebessége: PPS-ben (másodpercenkénti csomagok):

Sebesség Átküldési sebesség

100 Mbps 148.800 PPS

10 Mbps 14.880 PPS

• MAC cím, valamint automatikus tanulás: 1 K-ig;
- Bufor memória: 96 Kb a memória keret buforjában;
- Az átáramlás vezérlése: megfelel az IEEE802.3x szabványnak (teljes dupleks), Az átáramlás vezérlése backpressure mechanizmussal (féldupleks);

• Z átkapcsolás módja: Vésd emlékezetbe és küldd el;
• Hálózati interfejsz: 8 db RJ-45 port 10/100 Mbps;
• UTP kábel: 10BASE-T: UTP kategória 3, 4, 5 vagy afeletti, 100BASE-TX: UTP kategória 5 vagy afeletti;

- A PSE betáplálás kiszolgálása: (az 1. – 4. portokon);

Végpont a TP 1, 2, 3, 6 érintkezőn keresztül;

• Diagnosztikai LED diódák:

- A betáplálással szemben támasztott követelmények: váltóáramú betáplálás

Feszültség /Frekvencia	100-240 V / 50-60Hz
Teljesítmény felvétel	Maximálisan 4 W (vevő készülékek rácsatlakoztatása nélkül), vagy maximálisan 65 W (4 db rácsatlakoztatott PoE vevőkészülékkel PoE(4 x 15,4 W)

• Üzemi hömérséklet: 0 – 40°C;
• A levegő üzemi nedvességtartalma: 10 – 90%;
  • Tárolási hőmérséklet: 0 – 55°C;
• Méretek: 44 (Mag.) × 220 (Szél.) × 130,5 (Mélység) mm;
• Megfelel az FCC 15. rész A osztályának, a CE jelzés használata megerősített.

Figyelem: A berendezésnek Ruterhez, Hídhoz vagy Átkapcsolóhoz való csatlakoztatása céljából fel kell használni az egyes berendezések műszaki tankönyveit.
