ES5800P - Interruptor Edimax - Manual de uso y guía de instrucciones gratis

Tipo de producto	Conmutador Fast Ethernet de 8 puertos con 4 puertos PoE
Estándares de red	IEEE 802.3, 802.3u, 802.3x, 802.3af (PoE)
Velocidad	10/100 Mbit/s, full dúplex y half dúplex
Número de puertos	8 puertos RJ-45 10/100 Mbit/s, puertos 1 a 4 con soporte PoE
Alimentación PoE	IEEE 802.3af, hasta 15,4 W por puerto, potencia total máxima 65 W
Método de conmutación	Store-and-Forward
Control de flujo	IEEE 802.3x (full dúplex), back pressure (half dúplex)
Tabla de direcciones MAC	1 KB
Memoria intermedia	96 KB
Alimentación eléctrica	100–240 V CA, 50/60 Hz
Consumo	4 W máx. (sin PoE), 65 W máx. (con 4 dispositivos PoE de 15,4 W)
Dimensiones (Al × An × Pr)	44 × 220 × 130,5 mm
Temperatura de funcionamiento	0 °C a 40 °C
Temperatura de almacenamiento	0 °C a 55 °C
Humedad de funcionamiento	10 % a 90 %
Certificaciones	FCC Parte 15 Clase A, CE
Tipo de cable	10Base-T : UTP Cat. 3, 4, 5 o superior ; 100Base-TX : UTP Cat. 5 o superior
Longitud máx. del cable	100 metros
Funcionalidades adicionales	Auto-negociación, auto MDI/MDI-X, instalación Plug-and-Play
Indicadores luminosos	Indicadores : Alimentación, PoE (puertos 1-4), Enlace/Actividad, 10/100 Mbps

Preguntas frecuentes - ES5800P Edimax

¿Cómo instalar el conmutador Edimax ES5800P?

La instalación es Plug-and-Play: enchufe el cable de alimentación, conecte los cables RJ-45 a los dispositivos de red y al puerto ascendente (router/módem) ; los puertos se auto-negocian automáticamente.

¿Qué puertos admiten alimentación PoE?

Los puertos 1 a 4 son compatibles IEEE 802.3af y proporcionan hasta 15,4 W cada uno.

¿Cuál es la potencia PoE máxima total?

La potencia total máxima es de 65 W (4 puertos × 15,4 W).

¿Puedo conectar un dispositivo no PoE a un puerto PoE?

Sí, el conmutador detecta automáticamente los dispositivos PoE (PD) y solo suministra alimentación a los dispositivos compatibles. Un dispositivo no PoE funciona normalmente sin alimentación en estos puertos.

¿Qué significan los indicadores del conmutador?

Alimentación (verde fijo) : el dispositivo está encendido. PoE (verde fijo) : alimentación suministrada en el puerto. Enlace/Act (verde fijo = enlace establecido, parpadeo = actividad). 10/100M (verde = 100 Mbps, apagado = 10 Mbps).

¿Qué tipo de cable usar para las conexiones de red?

Para 100Base-TX, use un cable UTP Cat 5 o superior. Para 10Base-T, un cable Cat 3, 4, 5 o superior es adecuado. La longitud máxima es de 100 metros.

¿El conmutador admite el cruce automático de cables?

Sí, todos los puertos cuentan con auto MDI/MDI-X, lo que permite utilizar indistintamente cables rectos o cruzados.

¿Cuál es el consumo eléctrico del conmutador?

Sin dispositivo PoE, el consumo es de aproximadamente 4 W. Con 4 dispositivos PoE de 15,4 W, alcanza un máximo de 65 W.

¿Qué hacer si el enlace de red no se establece?

Verifique que el cable esté correctamente conectado, que esté en buen estado y que su longitud sea inferior a 100 m. Asegúrese de que el dispositivo remoto esté encendido y que los indicadores Enlace estén encendidos. Pruebe con otro puerto u otro cable.

¿Puedo usar el conmutador con un router u otro switch?

Sí, simplemente conecte un cable RJ-45 entre el conmutador y el router/switch. No se necesita configuración adicional gracias a la función auto-negociación.

MANUAL DE USUARIO ES5800P Edimax

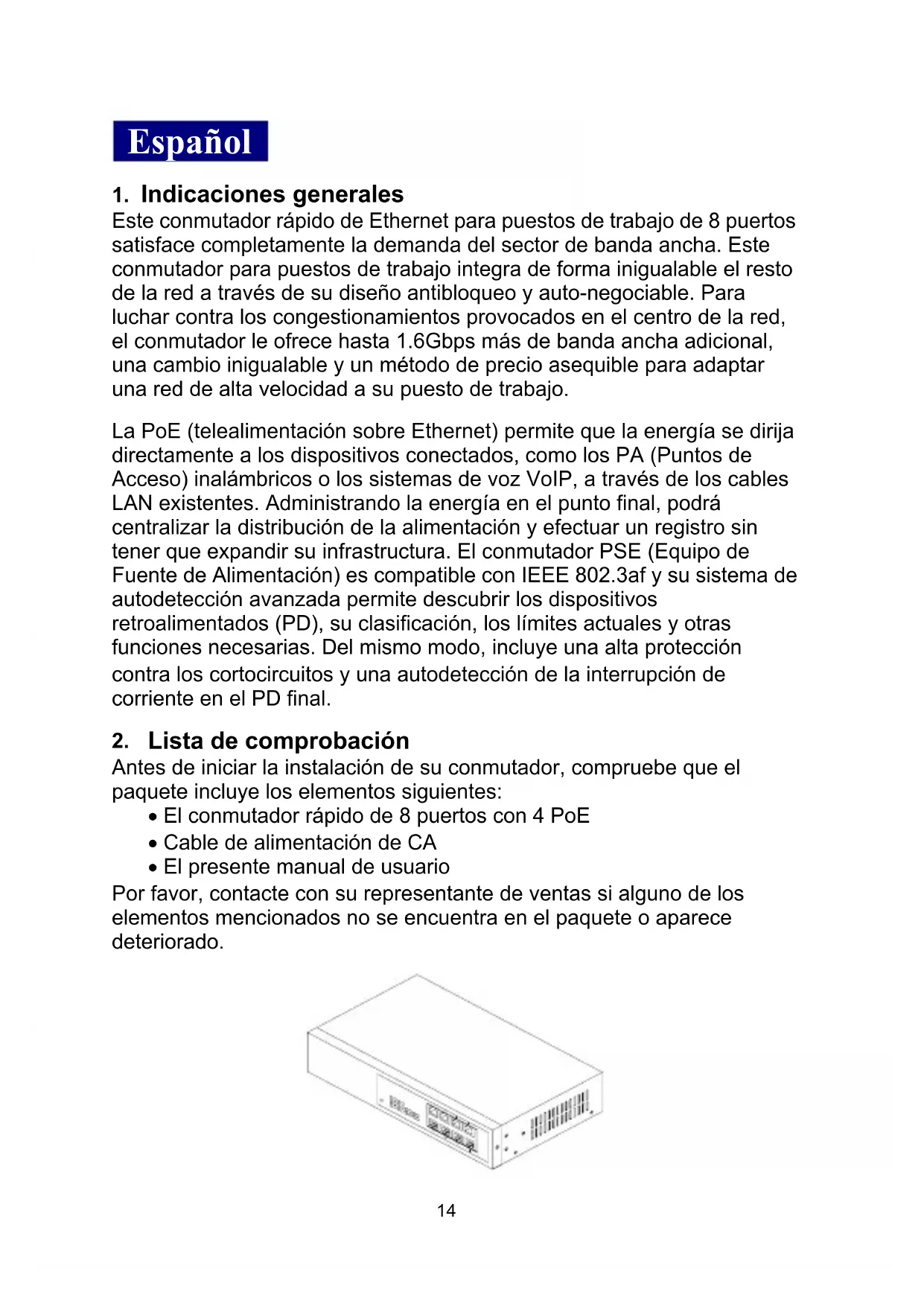

1. Indicaciones generales

Este conmutador rápido de Ethernet para puestos de trabajo de 8 puertos satisface completamente la demanda del sector de banda ancha. Este conmutador para puestos de trabajo integra de forma inigualable el resto de la red a través de su diseño antibloqueo y auto-negociable. Para luchar contra los congestionamientos provocados en el centro de la red, el conmutador le ofrece hasta 1.6Gbps más de banda ancha adicional, una cambio inigualable y un método de precio asequible para adaptar una red de alta velocidad a su puesto de trabajo.

La PoE (telealimentación sobre Ethernet) permite que la energía se dirija directamente a los dispositivos conectados, como los PA (Puntos de Acceso) inalámbricos o los sistemas de voz VoIP, a través de los cables LAN existentes. Administrando la energía en el punto final, podrá centralizar la distribución de la alimentación y efectuar un registro sin tener que expandir su infrastructura. El conmutador PSE (Equipo de Fuente de Alimentación) es compatible con IEEE 802.3af y su sistema de autodetección avanzada permite descubrir los dispositivos retroalimentados (PD), su clasificación, los límites actuales y otras funciones necesarias. Del mismo modo, incluye una alta protección contra los cortocircuitos y una autodetección de la interrupción de corriente en el PD final.

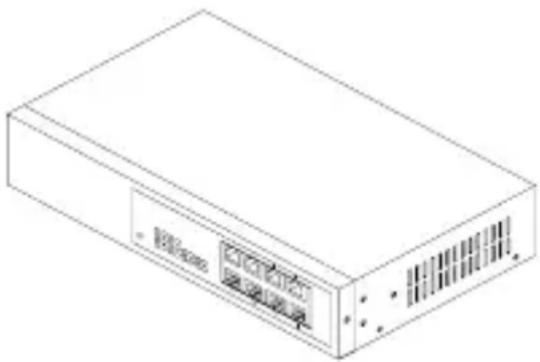

2. Lista de comprobación

Antes de iniciar la instalación de su conmutador, compruebe que el paquete incluye los elementos siguientes:

• El conmutador rápido de 8 puertos con 4 PoE
• Cable de alimentación de CA
• El presente manual de usuario

Por favor, contacte con su representante de ventas si alguno de los elementos mencionados no se encuentra en el paquete o aparece deteriorado.

3. Instalación del conmutador

Diseñado con el sistema „Plug-and-Play" (Conectar y reproducir), el conmutador Rápido es muy fácil de instalar y de utilizar. Podrá comprobar fácilmente el estado del puerto y de la red y resolver los problemas mediante el diagnóstico de la LED. La conexión automática con todos los puertos del conmutador también le permitirá conectarse al PC o al servidor sin ningún problema de cableado.

• En el conmutador, el puerto TP acepta el cruce automático MDI/MDI-X, por lo que se podrán utilizar ambos tipos de cable, de conexión directa (salidas de los cables de las tomas RJ-45 1, 2, 3, 6 a 1, 2, 3, 6 del TP 10/100M) y de conexión indirecta (de las salidas de los cables de las tomas RJ-45 1, 2, 3, 6 a 3, 6, 1, 2).
• Utilice la categoría de cables RJ-45 TP de nivel 5 para conectarse a un puerto TP del conmutador y conecte el otro extremo a un dispositivo de detección de redes como un servidor o un puesto de trabajo.
• Repita los pasos mencionados anteriormente, en función de las necesidades, para cada puerto RJ-45 que desee conectar a un dispositivo TP de Fast 10/100.
• Para la conexión de la red mediante el TP de Fast Ethernet — El nivel del cable deberá ser de la categoría 5 o de la categoría 5e con un largo máximo de 100 metros.
• Introduzca el cable de alimentación. La unidad integrada de alimentación interna que utilice un cable de CA distinto quedará disponible para distintas áreas.

Conexión del TP del equipo PSE con los dispositivos retroalimentados (PD)

• Conecte el PSE a la fuente de alimentación de CA.
• Instale el el TP mediante el cable en el IEEE 802.3af PD para los puertos del 1 al 4.

Nota: El conmutador podrá funcionar como cualquier otro conmutador que esté conectado a cualquier dispositivo distinto a los que utilizan la PoE.

• Instale el cable intermedio para la conexión de la red.
• Los puertos 5 a 8 son puertos TP para dispositivos no PoE.

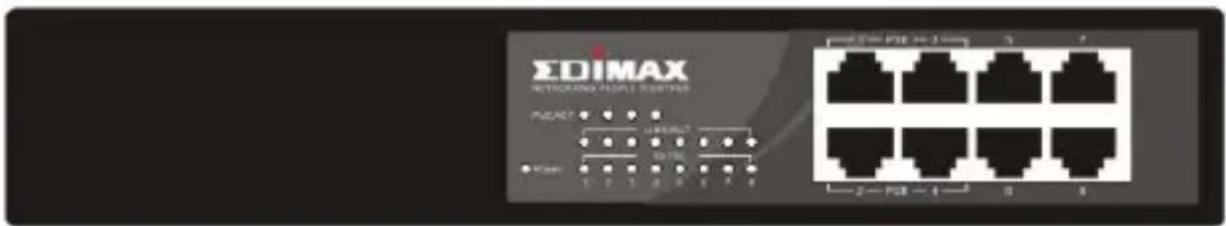

4. Descripción de la LED

SDIMAX NETWORKING NETWORK SWITCHER PACKS 1 2 3 4 5 6 7 8 -2-PDB-4 0 1

LED Color Función
Alimentación	Verde	Se enciende cuando se activa la corriente de CC
TP del conmutador fast al puerto 1 a 8
Act. PoE (Puerto 1 a 4)	Verde	Se enciende cuando la alimentación de la PoE está activa
Enlace/Acción	Verde	Se enciende cuando la conexión al TP es buena Pestaña cuando se presenta cualquier tráfico
10/100Mbps	Verde	Se enciende la luz verde cuando se activa la velocidad de 100Mbps Se apaga cuando se activa la velocidad de 10Mbps

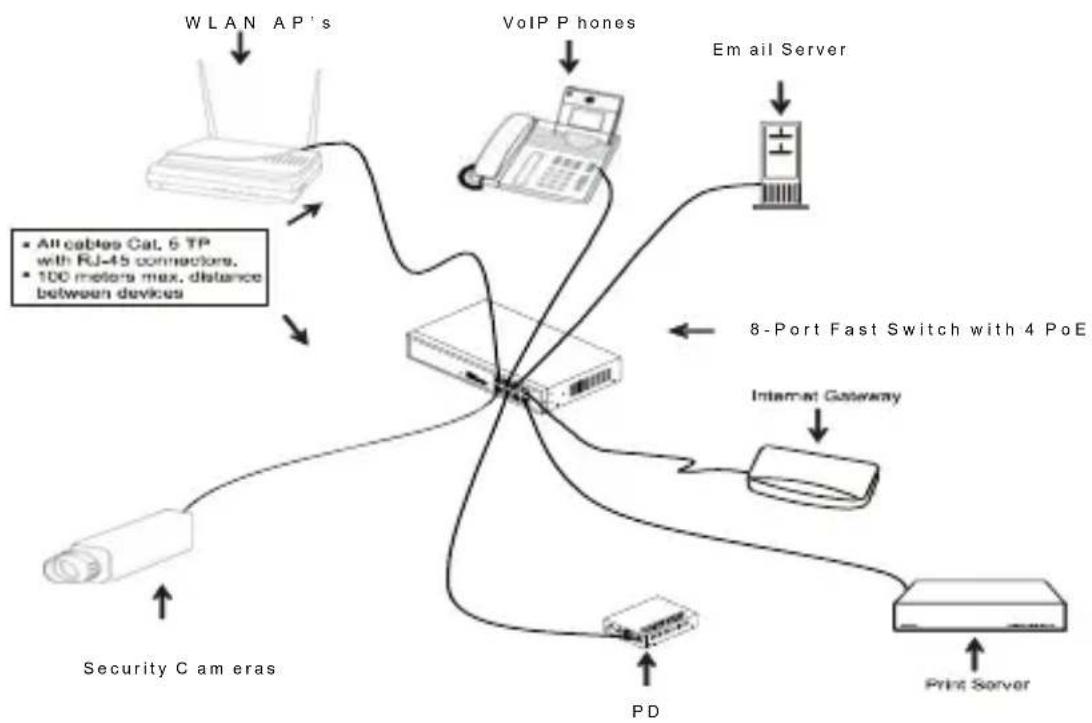

5. Conexión al dispositivo de 10/100Mbps y al PD

6. Especificaciones

• Normales: Telealimentación sobre Ethernet IEEE802.3 / 3u / 3x y 802.3af
• Transmisión: 10/100Mbps compatible con dúplex o semidúplex
• Índice de transferencia de datos: PPS (paquetes por segundo)

Velocidad Velocidad de reenvío
100Mbps	148,800	PPS
10Mbps	14,880	PPS

• Dirección MAC y aprendizaje automático: hasta 1K
• Memoria del Búfer: 96Kbyte en búfer en forma de chip
• Control del flujo: IEEE802.3x comptible con transmisión bidireccional, control del flujo de contrapresión para semidúplex
• Método de conmutación: Almacenamiento & reenvío
• Interfaz de red: 8 puertos RJ-45 de 10/100Mbps
• Cable UTP: 10BASE-T: UTP Cat. 3, 4, 5 o superior, 100BASE-TX: UTP Cat. 5 o superior
• Soportes de alimentación del PSE: (Puerto 1 a 4) "Endpoint" (Punto final) mediante el enchufe TP 1, 2, 3, 6
• LED de diagnóstico:

LED de sistema – Alimentación

LED de la PoE– Acción de la PoE (Puerto 1 a 4)

LED por puerto– Enlace / Act, 10/100Mbps

- Condiciones de alimentación: Línea de CA

Voltaje/ Frecuencia	100-240V / 50-60Hz
Consumo	4W como máx. (si no hay dispositivos PD conectados) o 65W como máxim. (con 4 dispositivos PoE x 15.4W conectados)

• Temperatura de funcionamiento: 0^ a 40^
• Humedad de funcionamiento: 10% a 90%
• Temperatura de almacenamiento: 0° a 55°C
  • Dimensiones: 44(H) × 220(W) × 130.5(D) mm
• Compatible con FCC Art 15 Clase A, marca aprobada por la CE

Nota: Para conectar este dispositivo al rúter, puente o conmutador, le rogamos lea detenidamente el manual de usuario correspondiente.
