ES3124RL - Interruptor Edimax - Manual de uso y guía de instrucciones gratis

Tipo de producto	Conmutador Ethernet rápido no gestionado
Marca	Edimax
Modelo	ES3124RL
Número de puertos	24 puertos RJ-45 10/100 Mbit/s
Velocidad	10/100 Mbit/s con auto negociación
Normas de red	IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, IEEE 802.3x
Características	Auto MDI/MDI-X, control de flujo bidireccional simultáneo, modo store-and-forward
Tabla de direcciones MAC	8 000 entradas
Memoria buffer	160 KiB
Alimentación	Interna 100-240 VCA, 50/60 Hz, salida 3,3 V CC / 4 A
Consumo eléctrico	Aproximadamente 13,2 W
Dimensiones (Largo × Profundidad × Alto)	440 × 200 × 44 mm (montable en rack de 19 pulgadas)
Peso	Aproximadamente 2,5 kg
Indicadores	Alimentación (verde fijo), Enlace/Actividad (verde fijo/parpadeante)
Instalación	Plug-and-play, sin software necesario
Mantenimiento y limpieza	Desconectar el dispositivo antes de limpiar. Usar un paño suave y seco. No usar líquidos ni aerosoles.
Seguridad	No exponer a la humedad ni al calor excesivo. Desconectar en caso de tormenta.
Piezas de repuesto y reparabilidad	Ninguna pieza reemplazable por el usuario. Para cualquier reparación, contactar al soporte técnico.
Compatibilidad	Todos los protocolos de red estándar
Certificaciones	CE, FCC clase A

Preguntas frecuentes - ES3124RL Edimax

¿Cómo instalar el conmutador Edimax ES3124RL?

El conmutador es plug-and-play. Conecte el cable de alimentación, luego conecte sus dispositivos de red a los puertos RJ-45 usando cables Ethernet directos o cruzados (auto MDI/MDI-X). No se necesita ninguna configuración de software.

¿Cuáles son los significados de los indicadores?

El indicador Alimentación es verde fijo cuando el dispositivo está encendido. El indicador Enlace/Act es verde fijo si el puerto está conectado, parpadea en caso de actividad, y apagado si no hay conexión.

¿Puedo usar este conmutador con cables de categoría 5?

Sí, para una velocidad de 100 Mbit/s, use cables Cat. 5 UTP/STP con una longitud máxima de 100 metros.

¿El conmutador soporta el modo bidireccional simultáneo (full-duplex)?

Sí, todos los puertos soportan el modo full-duplex con control de flujo IEEE 802.3x, permitiendo transmisión y recepción simultáneas.

¿Cómo montar el conmutador en un rack?

Use los soportes y tornillos suministrados para fijar el conmutador en un rack estándar de 19 pulgadas. El dispositivo también se puede usar sobre una superficie plana.

¿El conmutador es compatible con redes de 10 Mbit/s?

Sí, es retrocompatible con redes 10BASE-T (10 Mbit/s) gracias a la auto negociación.

¿Qué hacer si un indicador Enlace/Act no se enciende?

Verifique la conexión del cable Ethernet en ambos lados. Asegúrese de que el dispositivo conectado esté encendido y que el cable no esté defectuoso. Pruebe con otro puerto.

¿Puedo conectar varios conmutadores entre sí?

Sí, puede interconectar conmutadores usando cualquier puerto con un cable directo o cruzado, gracias a la función auto MDI/MDI-X.

¿Cuál es el consumo eléctrico del conmutador?

El consumo es de aproximadamente 13,2 W (alimentación interna 3,3 V / 4 A).

¿El conmutador necesita un controlador o software?

No, el conmutador es completamente plug-and-play y no necesita ningún controlador ni software de instalación.

MANUAL DE USUARIO ES3124RL Edimax

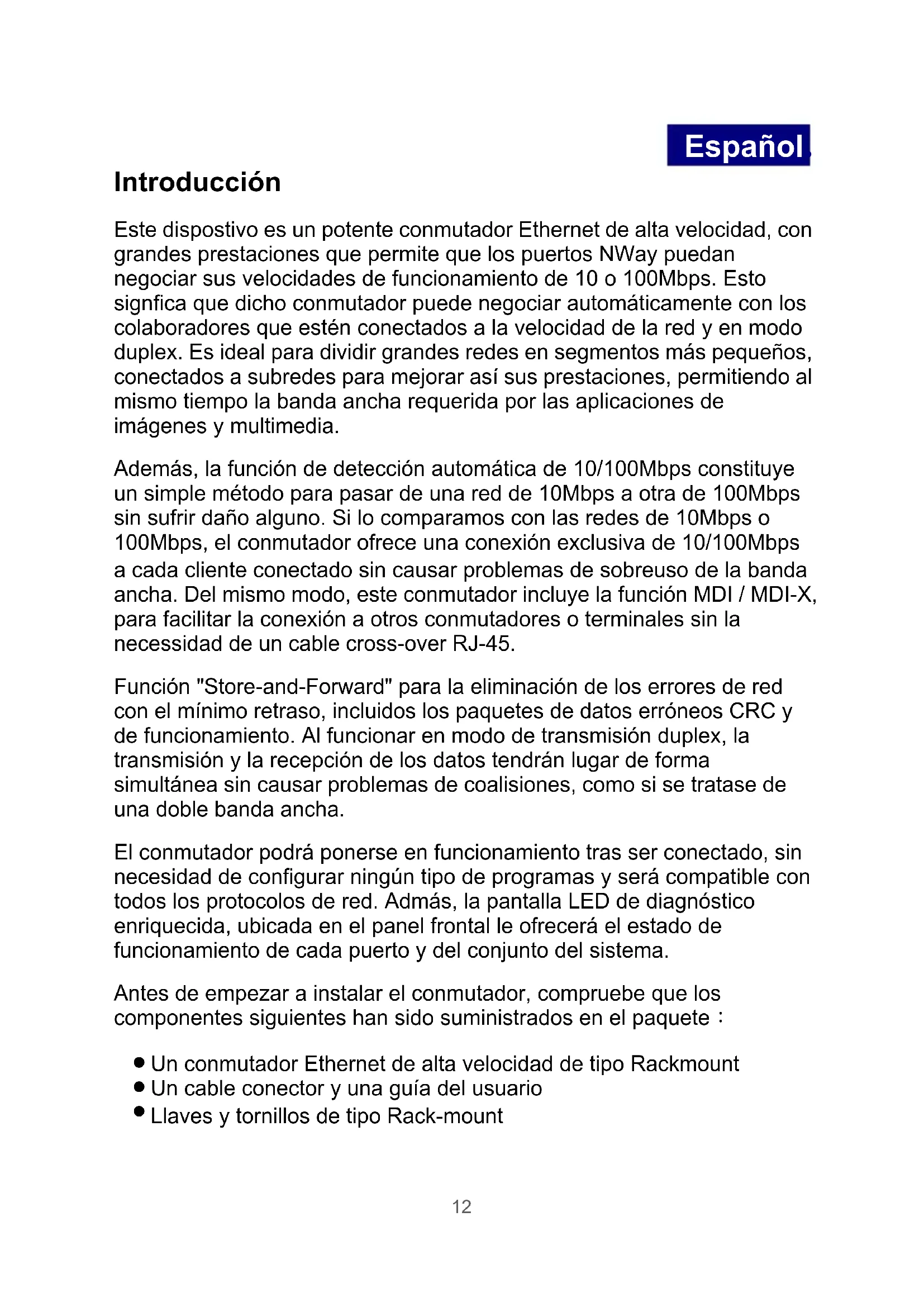

Este dispositivo es un potente conmutador Ethernet de alta velocidad, con grandes prestaciones que permitte que los puertos NWay pueda negotiating sus velocidades de funciona bajo el宗旨. Estoyou significa que做到了 conmutador可以把ociar automatistically con los colaboradores que estén connectados a la velocidad de la red y en modo duplex. Es ideal para dividir grandes redes en segmentos más(PC),conectados a subredes para mayoras sus prestaciones,permitiendo al本身就是 tiempo la banda ancha requerida por las aplicaciones de imagenes y multimedia.

Además, la función de detectación automatística de 10/100Mbps constituya un simple método para pasado de una red de 10Mbps a另一边 de 100Mbps sin sufrir daño algo. Si lo comparamos con las redes de 10Mbps o 100Mbps, el conmutador offre una红线 exclusiva de 10/100Mbps a cada cliente connectado sin Causear problemas de sobreuso de la banda ancha. Del mesmo modo, este conmutador incluye la función MDI / MDI-X, para poderla红线ón a los comutadores o terminales sin la necessitiesad de un cable cross-over RJ-45.

Función "Store-and-Forward" para la eliminación de los erroses de red con el minimumo retraso, incluidos los paquetes de datos erroneos CRC y de funciona. Al funciona en modo de transmisión duplex, la transmisión y la Reception de los datos tendrán lugar de forma simultánea sin Causear problemas de coalisiones, como si se tratase de una doble banda ancha.

El conmutadorouldaponerse enfunctionamentotrasserconectaro,sin necessities de configurar ningun tipo de programas y sera compatible con todos los protocolos de red. Admás,la pantalla LED de diagnóstico enriquecida,ubicada en el panel frontal le ofrecerá el estado de functionamento de cada puerto y delconjunto delsystema.

Antes de empezar a instalar el conmutador, compruebe que los componentes siguientes han sido suministrados en el paquete :

• Un conmutador Ethernet de alta velocidad de tipo Rackmount
• Un cable conductor y una guía del usuario
• Llaves y tornillos de tipo Rack-mount

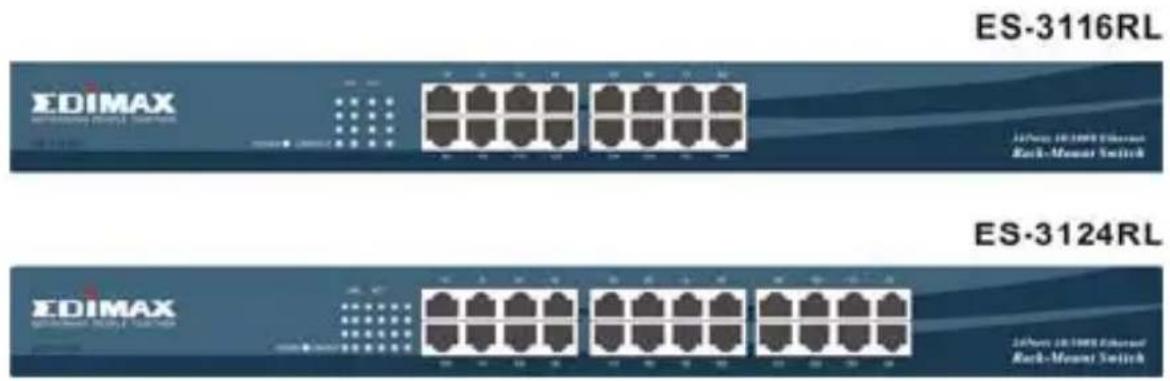

Definienda de la pantalla LED

Por favor, lea el siguientes cuadro paraNDER lasindicaciones que apareceran en la pantalla LED

LED Estado Funcionamiento
Alimentación	Verdecontinuamente	Encendido
	Off	Apagado
Enlace/Acción	Verdecontinuamente	El puerto está connectado
	Verdeinteritente	El puerto está transmitiendo/recibiendo datos.
	Off	Sinconexión

Conexión de las estaciones

Conecte cada estación al conmutador mediante parejas de dos cables. Enchufe un conector RJ-45 al puerto RJ-45 del conmutador y enchufe el(other conector RJ-45 al adaptador de red de la estación. Encienda el conmutador y el sistemas quedará lista. Para la selección de los cables, le rogamos observe el cuadroCEE.

Conexión de conmutadores

Al conectar los commutadores entre sí, PODrá utiliserrialquier puerto para conectar othero conmutador al Conjunto o un cable cross-over. Como todos los puertos se encuentran automatistically compatibles con la funciona MDI / MDI-X, PODrá utiliser un cable plano o de connexion directa para activar la connexion de un conmutador a除外.

Para la selección de los cables, le rogamos observe el cuadro suiviente:

Velocidad de transmisión	Tipo de cable	Largo máximo
10Mbps	Categoría 3, 4, 5 UTP/STP	100 metros
100Mbps Categoría 5 UTP/STP 100 metros

Rack-Mount (montaje en bastidor)

El conmutador pueda ser individual o pueda ser montado en un bastidor normal de 19-pulgadas. EL montaje en bastidor da lugar a una instalacion metódica si cuenta con various dispositivos de red similares. El conmutadoriene suministrado con dos llaves y tornillos.optionales para el montaje en bastidor. Dichos elementos se utilizen para instalar launidad en bastidor.

Especificaciones

Norma	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3x para el funcionaimiento en duplex y el control de flujo
Interfaz	16/24 * 10/100Mbps Puerto Ethernet RJ-45 de alta velocidad
Enlace ascendente	Auto MDI/MDI-X(crossover automático)
Velocidad de transmisión	10/100Mbps & Modo de detectión automática duplex Completo/medio
Cuadro de direc. MAC	Entradas MAC de 8K
Memoria	160Kbytes
Alimentación	Alimentación interna 3.3V 4A (100-240V/ 50-60Hz)
EMI Normativa de la CE y FCC tipo A
