ES3124RL - Interruttore Edimax - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Switch Ethernet veloce non gestito
Marca	Edimax
Modello	ES3124RL
Numero di porte	24 porte RJ-45 10/100 Mbit/s
Velocità	10/100 Mbit/s con auto-negoziazione
Standard di rete	IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, IEEE 802.3x
Caratteristiche	Auto MDI/MDI-X, controllo di flusso bidirezionale simultaneo, modalità store-and-forward
Tabella degli indirizzi MAC	8.000 voci
Memoria buffer	160 KiB
Alimentazione	Interna 100-240 VCA, 50/60 Hz, uscita 3,3 V DC / 4 A
Consumo elettrico	Circa 13,2 W
Dimensioni (L × P × H)	440 × 200 × 44 mm (montabile in rack 19 pollici)
Peso	Circa 2,5 kg
Indicatori luminosi	Alimentazione (verde fisso), Collegamento/Attività (verde fisso/lampeggiante)
Installazione	Plug-and-play, nessun software richiesto
Manutenzione e pulizia	Scollegare l'apparecchio prima della pulizia. Utilizzare un panno morbido e asciutto. Non utilizzare liquidi o aerosol.
Sicurezza	Non esporre a umidità o calore eccessivo. Scollegare in caso di temporale.
Ricambi e riparabilità	Nessuna parte sostituibile dall'utente. Per qualsiasi riparazione, contattare il supporto tecnico.
Compatibilità	Tutti i protocolli di rete standard
Certificazioni	CE, FCC classe A

Domande frequenti - ES3124RL Edimax

Come installare lo switch Edimax ES3124RL?

Lo switch è plug-and-play. Collegare il cavo di alimentazione, quindi connettere i dispositivi di rete alle porte RJ-45 utilizzando cavi Ethernet dritti o incrociati (auto MDI/MDI-X). Non è necessaria alcuna configurazione software.

Quali sono i significati degli indicatori luminosi?

L'indicatore Alimentazione è verde fisso quando l'apparecchio è acceso. L'indicatore Link/Act è verde fisso se la porta è connessa, lampeggia in caso di attività, spento se non c'è connessione.

Posso utilizzare questo switch con cavi di categoria 5?

Sì, per una velocità di 100 Mbit/s, utilizzare cavi Cat. 5 UTP/STP con una lunghezza massima di 100 metri.

Lo switch supporta la modalità bidirezionale simultanea (full-duplex)?

Sì, tutte le porte supportano la modalità full-duplex con controllo di flusso IEEE 802.3x, consentendo trasmissione e ricezione simultanee.

Come montare lo switch in un rack?

Utilizzare le staffe e le viti fornite per fissare lo switch in un rack standard da 19 pollici. L'apparecchio può anche essere posizionato su una superficie piana.

Lo switch è compatibile con reti a 10 Mbit/s?

Sì, è retrocompatibile con le reti 10BASE-T (10 Mbit/s) grazie all'auto-negoziazione.

Cosa fare se un indicatore Link/Act non si accende?

Verificare la connessione del cavo Ethernet su entrambi i lati. Assicurarsi che il dispositivo collegato sia acceso e che il cavo non sia difettoso. Provare con un'altra porta.

Posso collegare più switch tra loro?

Sì, è possibile interconnettere switch utilizzando qualsiasi porta con un cavo dritto o incrociato, grazie alla funzione auto MDI/MDI-X.

Qual è il consumo elettrico dello switch?

Il consumo è di circa 13,2 W (alimentazione interna 3,3 V / 4 A).

Lo switch necessita di un driver o software?

No, lo switch è completamente plug-and-play e non richiede alcun driver o software di installazione.

MANUALE UTENTE ES3124RL Edimax

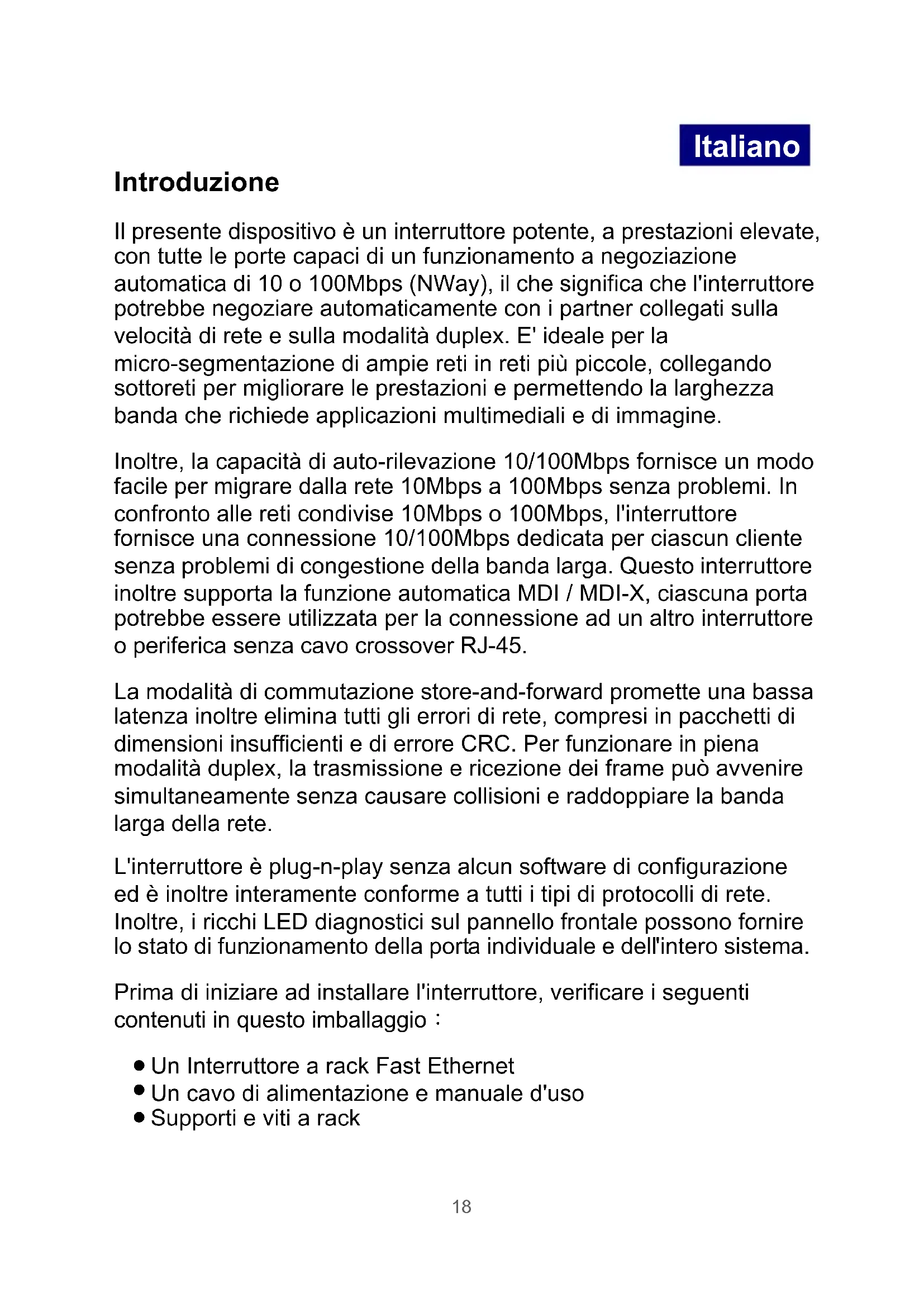

Il presente dispositivo è un interrottore potente, a prestazioni elevate, con tutte le porte capaci di un funzionamento a negoziatione automatica di 10 o 100Mbps (NWay), il che significica che l'interruttore potrebbe negotiare automaticamente con i partner collegati sulla velocità di rete e sulla modalità duplex. E' ideale per la micro-segmentazione di ampie reti in reti più piccole, collegando sottoreti per migliorare le prestazioni e permettendo la larghezza banda che richiede applicazioni multimediali e di imagine.

Inoltre, la capacité di auto-rilevazione 10/100Mbps fornisce un modo facile per migrare alla rete 10Mbps a 100Mbps除去 problemi. In confronto alle reti condivise 10Mbps o 100Mbps, l'interruttore fornisce una connessione 10/100Mbps dedicata per ciascun cliente除去 problemi di congestione della banda larga. Questo interrottore inoltre supporta la funzione automatica MDI / MDI-X, ciascuna porta potrebbe essere utilizzata per la connessione ad un'alto interrottatore o periferica除去 cavo crossover RJ-45.

La modalità di commutazione store-and-forward promette una bassa latenza inoltre eliminata tutti gli errorsi di rete, compresi in pacchetti di dimensioni insufficienti e di erre CRC. Per funzionare in piena modalità duplex, la trasmissione e ricezione dei frame più avvenire simultaneamente alla causa collisioni e raddoppiare la banda larga della rete.

L'interruttore è plug-n-play perché all'intrattore conduce un esecutivo. L'intero, il rischi di segneri e che si riscavono invaria.

Prima di iniziare ad installare l'interruttore, verificare i seguenti contentuti in quello imballaggio :

• Un Interruftore a rack Fast Ethernet
• Un cavo di alimentazione e manuale d'uso
  Supportive viti a rack

Definizione LED

Si prega di fare riferimento alla seguente tabella per la definizione del LED.

LED Stato Funzionamento
Alimentazione	Verde Stabile L'alimentazione è accesa
	Spento L'alimentazione è spenta
Collegamento/A zione	Verde Stabile La porta è connessa
	Verde Lampeggiante	La porta sta trasmettendo/ricevendo dati.
	Spento	Nessun collegamento

Collegamento delle Stazioni

Collegare ciascuna stazione all'interruttore tramite il cavo a doppini intrecciati. Inserire un connettore RJ-45 in una porta RJ-45 dell'interruttore, e insere l'alto connettore RJ-45 nell'adattatore della rete della stazione. Attivare l'interruttore e quindi ilsystema è pronto. Per la selezione del cavo, si prega di fare riferimento alla seguente tabella.

Collegamento degli Interruttori

Nell'eseguire un intercollegamento tra interrupttori, potete usare una porta qualsiasi per collegare un altro interruptatore con un cavo dritto o crossover. Siccome tutte le porte supportano la funzione automatica MDI / MDI-X, l'utilizzo di un cavo dritto per eseguire un collegamento da interruptatore a interruptatore è consentito.

Per la selezione del cavo, si prega di fare riferimento alla seguente tabella.

Velocità di Rete	Tipodi di Cavo	Lunghezza Max.
10Mbps Cat.	3, 4, 5 UTP/STP 100 metri
100Mbps Cat.	5 UTP/STP 100 metri

Montaggio a rack

L'interruttore può essere indipendente, o può essere montato in un rack standard a 19 pollici. Il montaggio a rack produce un'installazione ordinata quando si possiede un numero di dispositivi di rete collegati. L'interruttore viene fornito con due supporti di montaggio a rack opzionali e viti. Questi vengono usati per il montaggio a rack dell'unità.

Specifica

Standard	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3x funzionamento duplex completo eCONTROLIrosso
Interfaccia	16/24 * 10/100Mbps RJ-45 Porte Fast Ethernet
Uplink Auto	MDI/MDI-X(Crossover automatico)
Velocità di Rete	10/100Mbps & Modalità di rilevamento automatico duplex Totale/Metà
MAC Tabella Ind.	entrate MAC 8K
Memoria	160Kbytes
Alimentazione elettrica	Alimentazione elettrica interna 3.3V 4A (100-240V/ 50-60Hz)
EMI classe	CE e classe FCC A
