Type de produit	Commutateur Ethernet rapide non géré
Marque	Edimax
Modèle	ES3124RL
Nombre de ports	24 ports RJ-45 10/100 Mbit/s
Débit	10/100 Mbit/s avec auto-négociation
Normes réseau	IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, IEEE 802.3x
Fonctionnalités	Auto MDI/MDI-X, contrôle de flux bidirectionnel simultané, mode store-and-forward
Table d'adresses MAC	8 000 entrées
Mémoire tampon	160 Kio
Alimentation	Interne 100-240 VCA, 50/60 Hz, sortie 3,3 V CC / 4 A
Consommation électrique	Environ 13,2 W
Dimensions (L × P × H)	440 × 200 × 44 mm (montable en rack 19 pouces)
Poids	Environ 2,5 kg
Voyants	Alimentation (vert fixe), Lien/Activité (vert fixe/clignotant)
Installation	Plug-and-play, aucun logiciel requis
Entretien et nettoyage	Débrancher l'appareil avant nettoyage. Utiliser un chiffon doux et sec. Ne pas utiliser de liquides ou aérosols.
Sécurité	Ne pas exposer à l'humidité ou à la chaleur excessive. Débrancher en cas d'orage.
Pièces détachées et réparabilité	Aucune pièce détachable par l'utilisateur. Pour toute réparation, contacter le support technique.
Compatibilité	Tous les protocoles réseau standards
Certifications	CE, FCC classe A

FOIRE AUX QUESTIONS - ES3124RL Edimax

Comment installer le commutateur Edimax ES3124RL ?

Le commutateur est plug-and-play. Branchez le câble d'alimentation, puis connectez vos périphériques réseau aux ports RJ-45 à l'aide de câbles Ethernet droits ou croisés (auto MDI/MDI-X). Aucune configuration logicielle n'est nécessaire.

Quelles sont les significations des voyants ?

Le voyant Alimentation est vert fixe lorsque l'appareil est sous tension. Le voyant Lien/Act est vert fixe si le port est connecté, clignote en cas d'activité, et éteint s'il n'y a pas de connexion.

Puis-je utiliser ce commutateur avec des câbles de catégorie 5 ?

Oui, pour une vitesse de 100 Mbit/s, utilisez des câbles Cat. 5 UTP/STP d'une longueur maximale de 100 mètres.

Le commutateur supporte-t-il le mode bidirectionnel simultané (full-duplex) ?

Oui, tous les ports supportent le mode full-duplex avec contrôle de flux IEEE 802.3x, permettant une transmission et réception simultanées.

Comment monter le commutateur dans un rack ?

Utilisez les crochets et vis fournis pour fixer le commutateur dans un rack standard 19 pouces. L'appareil peut également être utilisé sur une surface plane.

Le commutateur est-il compatible avec les réseaux 10 Mbit/s ?

Oui, il est rétrocompatible avec les réseaux 10BASE-T (10 Mbit/s) grâce à l'auto-négociation.

Que faire si un voyant Lien/Act ne s'allume pas ?

Vérifiez la connexion du câble Ethernet des deux côtés. Assurez-vous que le périphérique connecté est sous tension et que le câble n'est pas défectueux. Testez avec un autre port.

Puis-je connecter plusieurs commutateurs entre eux ?

Oui, vous pouvez interconnecter des commutateurs en utilisant n'importe quel port avec un câble droit ou croisé, grâce à la fonction auto MDI/MDI-X.

Quelle est la consommation électrique du commutateur ?

La consommation est d'environ 13,2 W (alimentation interne 3,3 V / 4 A).

Le commutateur nécessite-t-il un pilote ou un logiciel ?

Non, le commutateur est entièrement plug-and-play et ne nécessite aucun pilote ni logiciel d'installation.

MODE D'EMPLOI ES3124RL Edimax

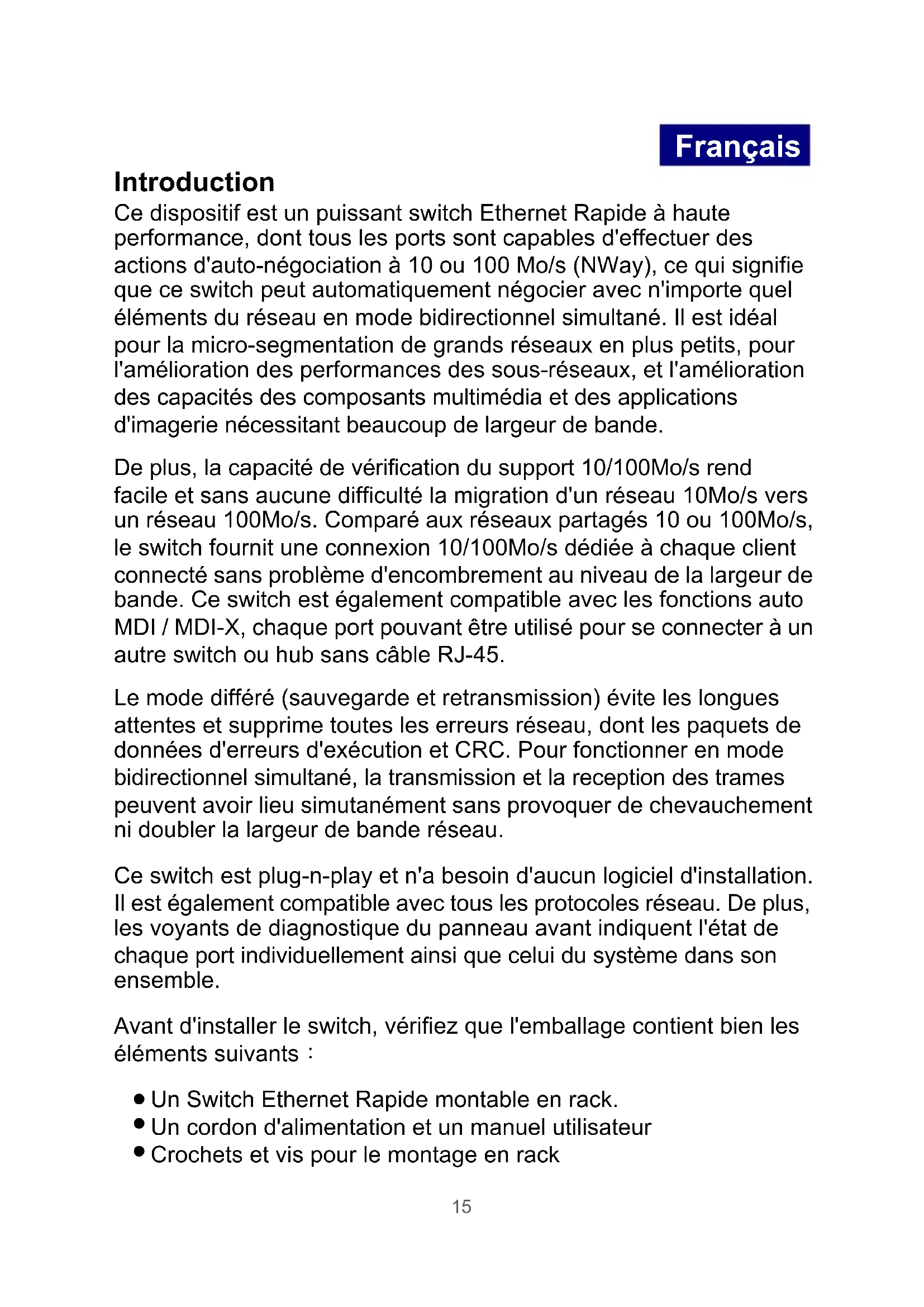

Ce dispositif est un puissant switch Ethernet Rapide à haute performance, dont tous les ports sont capables d'effectuer des actions d'auto-négociation à 10 ou 100 Mo/s (NWay), ce qui signifie que ce switch peut automatiquement négocier avec n'importe quel éléments du réseau en mode bidirectionnel simultané. Il est idéal pour la micro-segmentation de grands réseaux en plus petits, pour l'amélioration des performances des sous-réseaux, et l'amélioration des capacités des composants multimédia et des applications d'imagerie nécessitant beaucoup de largeur de bande.

De plus, la capacité de vérification du support 10/100Mo/s rend facile et sans aucune difficulté la migration d'un réseau 10Mo/s vers un réseau 100Mo/s. Comparé aux réseaux partages 10 ou 100Mo/s, le switch fournit une connexion 10/100Mo/s dédiée à chaque client connecté sans problème d'encombrement au niveau de la largeur de bande. Ce switch est également compatible avec les fonctions auto MDI / MDI-X, chaque port pouvant être utilisé pour se connecter à un autre switch ou hub sans cable RJ-45.

Le mode différé (sauvegarde et retransmission) évite les longues attentes et supprime toutes les erreurs réseau, dont les paquets de données d'erreurs d'exécution et CRC. Pour fonctionner en mode bidirectionnel simultané, la transmission et la reception des trames peuvent avoir lieu simutanément sans provoquer de chevauchement ni doubler la largeur de bande réseau.

Ce switch est plug-n-play et n'a besoin d'aucun logiciel d'installation. Il est également compatible avec tous les protocoles reseau. De plus, les voyants de diagnostique du panneau avant indiquent l'etat de chaque port individuellement ainsi que celui du système dans son ensemble.

Avant d'insteller le switch, vérifiez que l'emballage contient bien les éléments suivants :

• Un Switch Ethernet Rapide montable en rack.
• Un cordon d'alimentation et un manuel utilisateur
• Crochets et vis pour le montage en rack

Définition des voyants

Veuillez vous reférer au tableau suivant concernant les voyants

Voyant Etat Action
Alimentation	Vert fixe Sous tension
	Eteint	Hors tension
Lien/Act	Vert fixe Le port est connecté
	Vert clignotant	Le port transmet/reçoit des données.
	Eteint Pas de connexion

Raccordez chaque station au switch à l'aide de cables à paires torsadées. Branchez une prise RJ-45 dans le port RJ-45 du switch, et branchez l'autre prise RJ-45 dans l'adaptateur réseau de la station. Allumez le switch. Le système est pré à fonctionner. Rétérez-vous au tableau suivant concernant le choix des cables.

Raccordement de Switches

Pour réaliser une interconnexion entre deux switches, vous pouvez utiliser n'importe quel port pour relier un autre switch à l'aide d'un cable croisé ou droit. Puisque tous les ports sont compatibles avec la fonction auto MDI / MDI-X, l'utilisation d'un cable droit pour étabrir une connexion entre switches est donc possible.

Référez-vous au tableau suivant concernant lechioix des câbles.

Vitesse réseau	Type de cable	Longueur max.
10Mo/s Cat.	3, 4, 5 UTP/STP 100 mètres
100Mo/s Cat.	5 UTP/STP 100 mètres

Montage en rack

Le switch peut être utilisé de façon autonome ou monté dans un rack à équipements standard 19 pouces. Le montage en rack permet une installation ordonnée si vous possédez plusieurs dispositifs réseau associés. Le switch est livré avec deux crochets et des vis de fixation. Ces éléments doivent être utilisés pour monter l'appareil en rack.

\section*{Caracteristiques techniques}

Normes	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3x transmission bidirectionnelle simultanée et contrôle de débit
Interface	Ports RJ-45 Ethernet Rapide 16/24 * 10/100Mo/s
Liaison montante	Auto MDI/MDI-X(croisement Auto)
Vitesse réseau	10/100Mo/s & détction automatique mode bidirectionnel simultané et bidirectionnel à alternance
Table Adr. MAC	Entrées MAC 8K
Mémoire	160Koctets
Alimentation électrique	Alimentation interne 3.3V 4A (100-240V/ 50-60Hz)
CEM CE et FCC classe A
