Produkttyp	Nicht verwalteter Fast Ethernet Switch
Marke	Edimax
Modell	ES3124RL
Anzahl der Ports	24 RJ-45 10/100 Mbit/s Ports
Datenrate	10/100 Mbit/s mit Auto-Negotiation
Netzwerkstandards	IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, IEEE 802.3x
Funktionen	Auto MDI/MDI-X, gleichzeitiger bidirektionaler Flusskontrolle, Store-and-Forward-Modus
MAC-Adresstabelle	8.000 Einträge
Pufferspeicher	160 KiB
Stromversorgung	Intern 100-240 V AC, 50/60 Hz, Ausgang 3,3 V DC / 4 A
Stromverbrauch	Ca. 13,2 W
Abmessungen (B × T × H)	440 × 200 × 44 mm (rackmontierbar 19 Zoll)
Gewicht	Ca. 2,5 kg
Anzeigen	Strom (grün dauerhaft), Link/Aktivität (grün dauerhaft/blinkend)
Installation	Plug-and-Play, keine Software erforderlich
Wartung und Reinigung	Gerät vor der Reinigung vom Netz trennen. Ein weiches, trockenes Tuch verwenden. Keine Flüssigkeiten oder Aerosole verwenden.
Sicherheit	Nicht Feuchtigkeit oder übermäßiger Hitze aussetzen. Bei Gewitter vom Netz trennen.
Ersatzteile und Reparierbarkeit	Keine vom Benutzer austauschbaren Teile. Für Reparaturen wenden Sie sich an den technischen Support.
Kompatibilität	Alle Standard-Netzwerkprotokolle
Zertifikate	CE, FCC Klasse A

Häufig gestellte Fragen - ES3124RL Edimax

Wie installiere ich den Edimax ES3124RL Switch?

Der Switch ist Plug-and-Play. Schließen Sie das Netzkabel an und verbinden Sie dann Ihre Netzwerkgeräte mit den RJ-45-Ports über gerade oder gekreuzte Ethernet-Kabel (Auto MDI/MDI-X). Es ist keine Softwarekonfiguration erforderlich.

Welche Bedeutung haben die Anzeigen?

Die Strom-Anzeige leuchtet grün, wenn das Gerät eingeschaltet ist. Die Link/Akt-Anzeige leuchtet grün, wenn der Port verbunden ist, blinkt bei Aktivität und ist aus, wenn keine Verbindung besteht.

Kann ich diesen Switch mit Kabeln der Kategorie 5 verwenden?

Ja, für eine Geschwindigkeit von 100 Mbit/s verwenden Sie Cat. 5 UTP/STP-Kabel mit einer maximalen Länge von 100 Metern.

Unterstützt der Switch den gleichzeitigen bidirektionalen Modus (Full-Duplex)?

Ja, alle Ports unterstützen den Full-Duplex-Modus mit IEEE 802.3x Flusskontrolle, was gleichzeitiges Senden und Empfangen ermöglicht.

Wie montiere ich den Switch in einem Rack?

Verwenden Sie die mitgelieferten Halterungen und Schrauben, um den Switch in einem Standard-19-Zoll-Rack zu befestigen. Das Gerät kann auch auf einer ebenen Fläche verwendet werden.

Ist der Switch mit 10 Mbit/s Netzwerken kompatibel?

Ja, er ist abwärtskompatibel mit 10BASE-T (10 Mbit/s) Netzwerken dank Auto-Negotiation.

Was tun, wenn eine Link/Akt-Anzeige nicht leuchtet?

Überprüfen Sie die Ethernet-Kabelverbindung auf beiden Seiten. Stellen Sie sicher, dass das angeschlossene Gerät eingeschaltet ist und das Kabel nicht defekt ist. Testen Sie mit einem anderen Port.

Kann ich mehrere Switches miteinander verbinden?

Ja, Sie können Switches miteinander verbinden, indem Sie einen beliebigen Port mit einem geraden oder gekreuzten Kabel verwenden, dank der Auto MDI/MDI-X-Funktion.

Wie hoch ist der Stromverbrauch des Switches?

Der Verbrauch beträgt ca. 13,2 W (internes Netzteil 3,3 V / 4 A).

Benötigt der Switch einen Treiber oder eine Software?

Nein, der Switch ist vollständig Plug-and-Play und benötigt keine Treiber oder Installationssoftware.

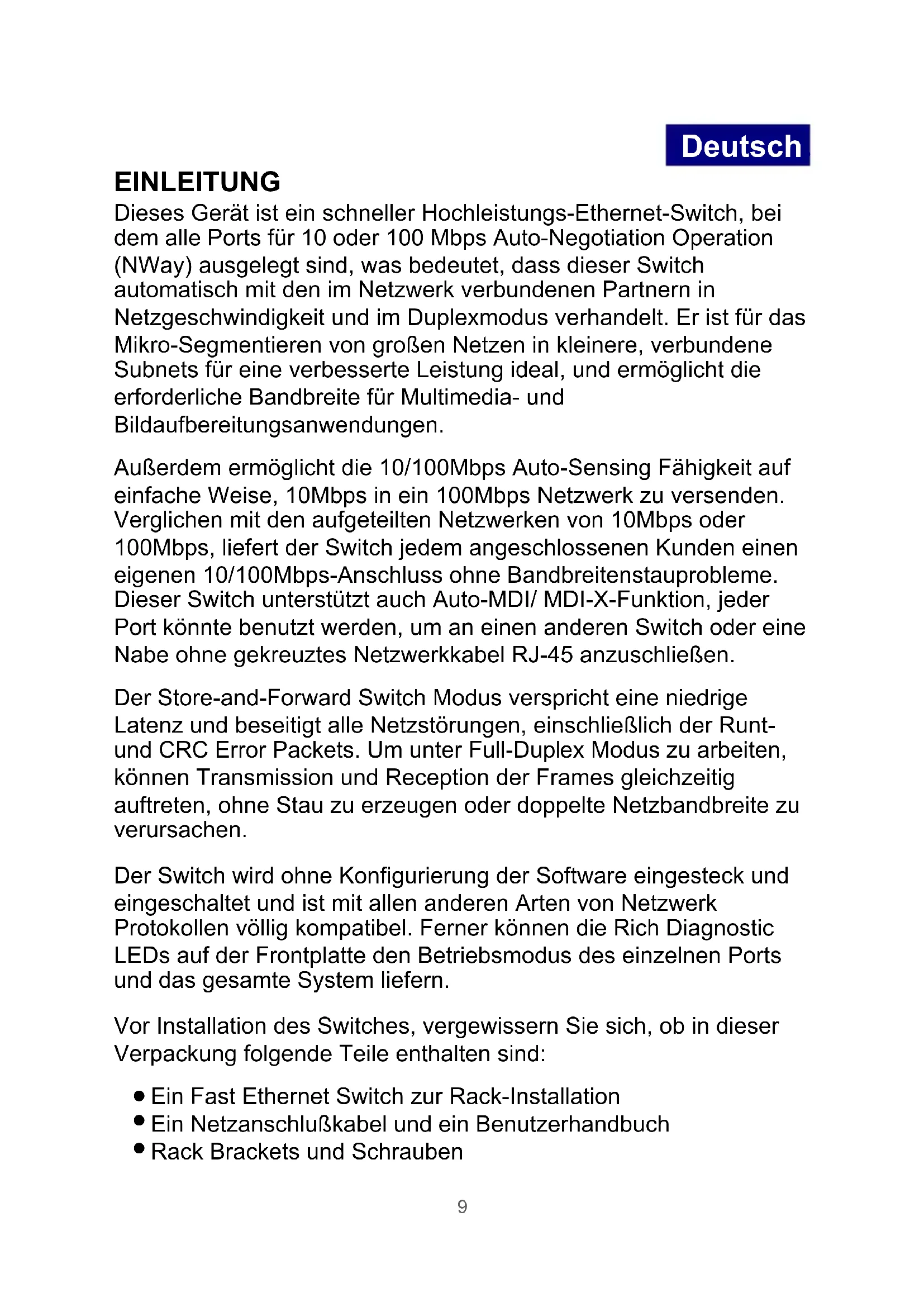

BEDIENUNGSANLEITUNG ES3124RL Edimax

Dieses Gerät ist ein Schneller Hochleistungs-Ethernet-Switch, bei dem alle Ports für 10 oder 100 Mbps Auto-Negotiation Operation (NWay) ausgelegt sind, was bedeutet, dass dieser Switch automatisch mit den im Netzwerk verbundenen Partnern in Netzgeschwindigkeit und im Duplexmodus verhandelt. Er ist für das Mikro-Segmentieren von großen Netzen in Kleinere, verbundene Subnets für eine verbesserte Leistung ideal, und ermöglich die erforderliche Bandbreite für Multimedia- und Bildaufbereitungsanwendungen.

Außer dem möglichst die 10/100Mbps Auto-Sensing Fähigkeit auf einfache Weise, 10Mbps in ein 100Mbps Netzwerk zu versenden. Verglichen mit den aufgeilen den Netzwerken von 10Mbps oder 100Mbps, liefert der Switch jeder angeschlossenen Kunden einen eigenen 10/100Mbps-Anschluss ohne Bandbreitenstaupprobleme. Diese Switch unterstützt auch Auto-MDI/ MDI-X-Funktion, jeder Port konnte benutzt werden, um an einen anderen Switch oder eine Nabe ohne gekreuztes Netzwerkkabel RJ-45 anzuschreiben.

Der Store-and-Forward Switch Modus verspricht eine niedrige Latenz und beseitigt alle Netzstörungen, einschließlich der Runtund CRC Error Packets. Um unter Full-Duplex Modus zu arbeiten, konnen Transmission und Reception der Frames gleichzeitig auftreten, ohne Stau zu erzeugen oder doppelte Netzbandbreite zu verursachen.

Der Switch wird ohne Konfigurierung der Software eingesteck und eingeschaltet und ist mit allen anderen Arten von Netzwerk Protokollen vollig kompatibel. Ferner konnen die Rich Diagnostic LEDs auf der Frontplatte den Betriebsmodus des einzelnen Ports und das gesamte System liefern.

Vor Installation des Switches, vergewissern Sie sich, ob in dieser Verpackung folgende Teile enthalten sind:

• Ein Fast Ethernet Switch zur Rack-Installation
• Ein Netzanschlußkabel und ein Benutzerhandbuch
• Rack Brackets und Schrauben

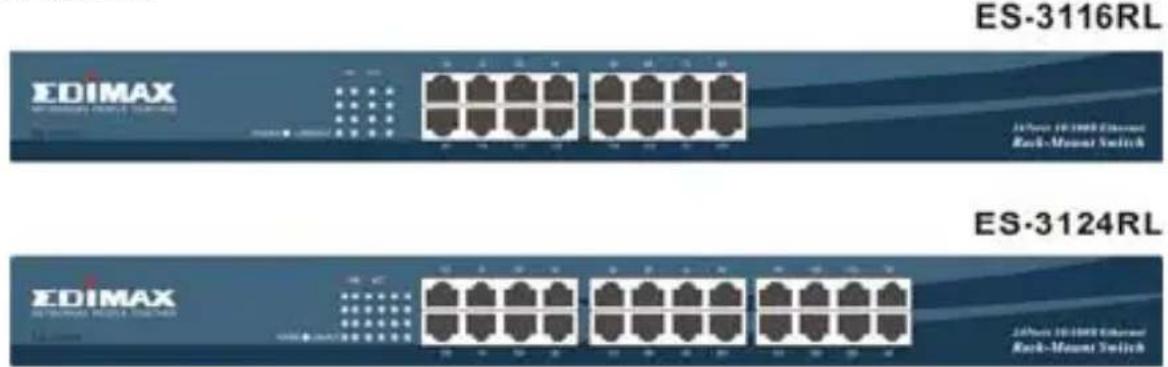

LED Beschreibung

Bezüglich der LED Beschreibung beachten Sieitte die folgende Schautafel:

LED Einstellung Betrieb
Ein/Aus	Konstantes Grün	Eingeschaltet
	Aus	Ausgeschaltet
Link/Act	Konstantes Grün	Der Port ist angeschlossen
	Aufblinkendes Grün	Der Port überträgt / erhalten Daten.
	Aus	Keine Verbindung

Stationsverbindung

Verbinden Sie jeder Station mit dem Switch durch Doppelkabel. Stecken Sie ein RJ-45-Anschlussrück in einen RJ-45-Port des Switches, und stecken Sie das andere RJ-45 Anschlussrück in den Netzadapter der Station. Schalten Sie den Switch an, und dann ist das System betriebsbereit.

Für die Auswahr der Kabel beachten Sie folgende Schautafel.

Switch-Verbindung

Um eine Switch-Verbindung herzustellen, können Sie jeder Port benutzen, um einen Switch mit nicht gekreuztem oder gekreuztem Netzwerkkabel zu verbinden. Da alle Ports Auto-MDI / MDI-X Funktion untersufen, ist es erlaubt, ein nicht gekreuztes Netzwerkkabel zu verwenden, um eine Switch-to-Switch Verbindung herzustellen.

Bezüglich der Kabel-Ausbahl beachten Sieitte folgende Tabelle :

Netzwerkgeschwindigkeit	Kabeltypus	Maximale Länge
10 Mbps Kat. 3, 4	5 UTP/STP 100 Meter
100 Mbps Kat. 5 UTP/STP 100 Meter

Rack-Installation

Der Switch kann freiestehend sein oder in einen 19-Inch Standard-Rack eingebaut werden. Eine angemessene Rack-Installation erfordert eine entsprechende Netzwerkausstattung. Zum Switch werden zur Auswahl zwei Rack Brackets und Schrauben mitgeliefert. Diese werden für die Rack-Installation des Geräts bereitsigt.

Spezifikation

Standard	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3x Full Duplex Operation und Flow Control
Interface	16/24 * 10/100Mbps RJ-45 Fast Ethernet Ports
Uplink Auto MDI	I/MDI-X(Auto Crossover)
Netzwerkgeschwindigkeit	10/100Mbps & Full/Half Duplex Modus Auto Detection
MAC Addr. Table 8K	MAC Eingänge
Datenspeicher	160Kbytes
Netzgerät	Internal Power supply 3.3V 4A (100-240V/ 50-60Hz)
EMI CE und FCC Klasse A
