Ürün Türü	Yönetilmeyen Hızlı Ethernet Anahtarı
Marka	Edimax
Model	ES3124RL
Port Sayısı	24 adet RJ-45 10/100 Mbit/s port
Hız	10/100 Mbit/s, otomatik anlaşmalı
Ağ Standartları	IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, IEEE 802.3x
Özellikler	Otomatik MDI/MDI-X, çift yönlü akış kontrolü, depola ve ilet modu
MAC Adres Tablosu	8.000 giriş
Tampon Bellek	160 Kio
Güç Kaynağı	Dahili 100-240 VAC, 50/60 Hz, çıkış 3,3 V DC / 4 A
Güç Tüketimi	Yaklaşık 13,2 W
Boyutlar (G × D × Y)	440 × 200 × 44 mm (19 inç rafa monte edilebilir)
Ağırlık	Yaklaşık 2,5 kg
Göstergeler	Güç (sabit yeşil), Bağlantı/Etkinlik (sabit yeşil/yanıp sönen)
Kurulum	Tak ve çalıştır, yazılım gerektirmez
Bakım ve Temizlik	Temizlemeden önce cihazı fişten çekin. Yumuşak ve kuru bir bez kullanın. Sıvı veya aerosol kullanmayın.
Güvenlik	Neme veya aşırı ısıya maruz bırakmayın. Fırtına durumunda fişini çekin.
Yedek Parçalar ve Onarılabilirlik	Kullanıcı tarafından sökülebilir parça yoktur. Onarım için teknik desteğe başvurun.
Uyumluluk	Tüm standart ağ protokolleri
Sertifikalar	CE, FCC Sınıf A

Sık sorulan sorular - ES3124RL Edimax

Edimax ES3124RL anahtarı nasıl kurulur?

Anahtar tak ve çalıştır özelliğine sahiptir. Güç kablosunu takın, ardından ağ cihazlarınızı düz veya çapraz Ethernet kablolarıyla (otomatik MDI/MDI-X) RJ-45 portlarına bağlayın. Herhangi bir yazılım yapılandırması gerekmez.

Göstergelerin anlamları nelerdir?

Güç göstergesi cihaz açıkken sabit yeşildir. Bağlantı/Etkinlik göstergesi port bağlıysa sabit yeşil, etkinlik durumunda yanıp söner ve bağlantı yoksa söner.

Bu anahtarı Kategori 5 kablolarla kullanabilir miyim?

Evet, 100 Mbit/s hız için maksimum 100 metre uzunluğunda Cat. 5 UTP/STP kablolar kullanın.

Anahtar tam çift yönlü (full-duplex) modunu destekliyor mu?

Evet, tüm portlar IEEE 802.3x akış kontrolü ile tam çift yönlü modu destekler, aynı anda iletim ve alım sağlar.

Anahtar rafa nasıl monte edilir?

Verilen kancaları ve vidaları kullanarak anahtarı standart bir 19 inç rafa sabitleyin. Cihaz ayrıca düz bir yüzeyde de kullanılabilir.

Anahtar 10 Mbit/s ağlarla uyumlu mu?

Evet, otomatik anlaşma sayesinde 10BASE-T (10 Mbit/s) ağlarıyla geriye dönük uyumludur.

Bağlantı/Etkinlik göstergesi yanmazsa ne yapmalıyım?

Ethernet kablosunun her iki taraftaki bağlantısını kontrol edin. Bağlı cihazın açık olduğundan ve kabloda arıza olmadığından emin olun. Başka bir portla test edin.

Birden fazla anahtarı birbirine bağlayabilir miyim?

Evet, otomatik MDI/MDI-X özelliği sayesinde herhangi bir portu düz veya çapraz kabloyla kullanarak anahtarları birbirine bağlayabilirsiniz.

Anahtarın güç tüketimi nedir?

Güç tüketimi yaklaşık 13,2 W'tır (dahili güç kaynağı 3,3 V / 4 A).

Anahtar bir sürücü veya yazılım gerektiriyor mu?

Hayır, anahtar tamamen tak ve çalıştır özelliğine sahiptir ve herhangi bir sürücü veya kurulum yazılımı gerektirmez.

KULLANIM KILAVUZU ES3124RL Edimax

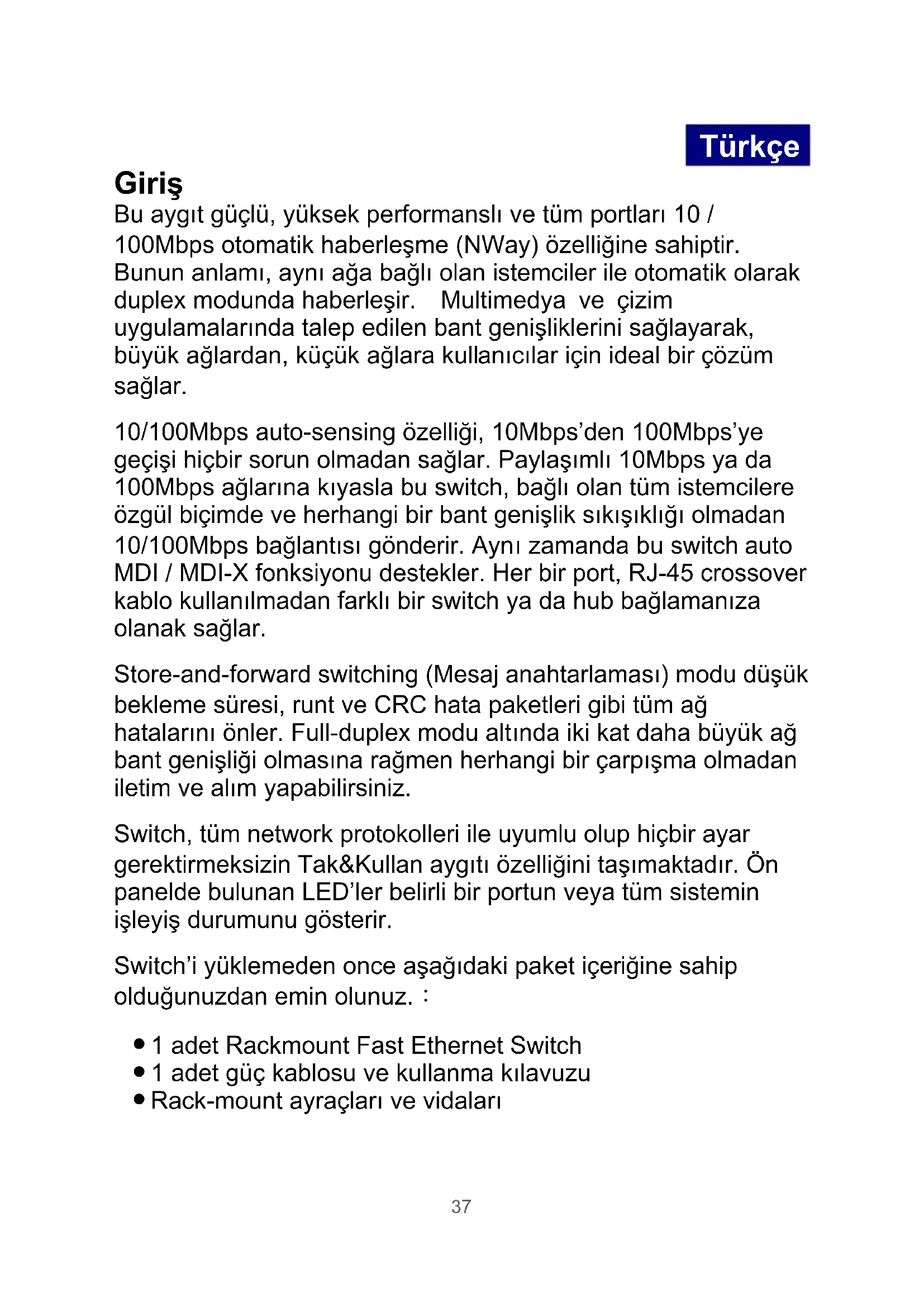

Bu aygün Güçlü, yüksek performanslı ve:tüm portlanı 10/ 100Mbps otomatik haberleşme (NWay) Özellğine sahiptir. Bunun anlamı,ayoı aşa baglı olan istemiciler ile otomatik olarak duplex modunda haberlesir. Multimedya veçizim uygulamalarinda talep edilen bant genisliklerini-SAgLayarak, yüzük aqlardan, kucuk ağlara kullanıcilar:iin ideal birözüm-SAqlar.

10/100Mbps auto-sensing Özelligi, 10Mbps'den 100Mbps'ye,—ge"—hiçbir sorun olmadan)—sagli. Payl)—imli 10Mbps ya da 100Mbps"—ağlarina"—kiyasla bu switch,)—agli olan—"tüm istemicilere"—ozgül"—b)—biçimde ve herhangi bir bant"—gen)—lik"—sik)—ik)—li)—olmadan 10/100Mbps"—baglant—is"—gonderir. Ayn)—zamanda bu switch auto MDI / MDI-X fonksiyonu"—destekler. Her bir port, RJ-45 crossover kablo”—kullanilmadan fark)—bir switch ya da hub"—baglaman)—iza olanak"—sagli.

Store-and-forward switching (Mesaj anahtarlaması) modu tatsächık beklemese,resi,rint ve CRC mata paketleri gibi:tüm ağ hatalarıni onler. Full-duplex modu altinda iki kat daha buyuk ağ bant genisi olmasina ragmen herhangi bir carpisma olmadan iletim ve alim yapabilirsiniz.

Switch,tees network protokolleri ile uyumlu olup hiçbir ayar gerektirmeksizin Tak&Kullan aygün Özelligni taşimaktadir. On panelde bulunan LED'ler belirli bir portun veyateesystemin,isleyis durumunu güsterir.

Switch'i yüklemeden once aşağidaki paket iceriğine sahip olduğunuzdan emin olunuz. :

• 1 adet Rackmount Fast Ethernet Switch
• 1 adet yüz kablosu ve kullanma kilavuzu
• Rack-mount ayraçları ve vidaları

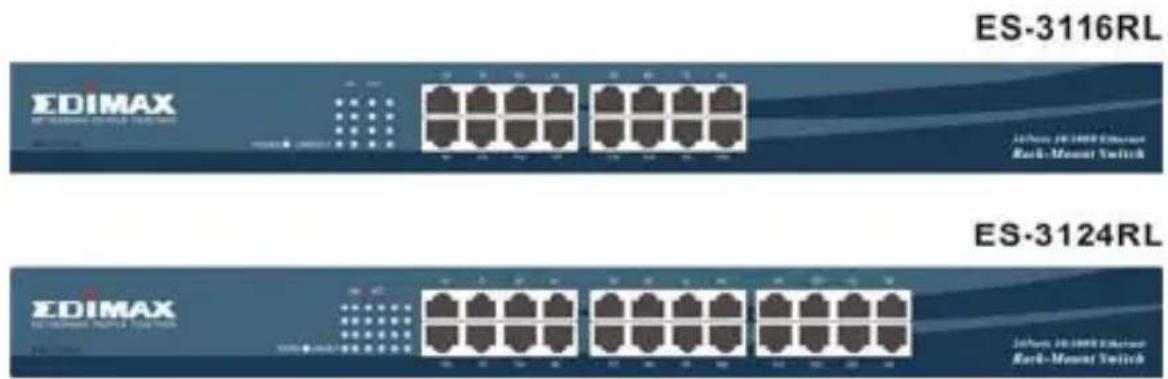

LED Tanimlamaları

LED tanimlamaları icin asagidaki tablodan yardim alabilirsiniz

LED Status Operation
Power	SürekliyananPTSİsİk	Güç konumu Türkiye
	Kapalı	Güç konumu kapalı
Link/Act	SürekliyananPTSİsİk	Port违法行为 durumda
	Yanıp sönenPTSİsİk	Port, veri alşveriş Yap)maktadır.
	Kapalı	Geçerli违法行为 yok

Her bir istasyonu twisted-pair kablosu ilesciousleyabilirsiniz. RJ-45 konnektorunun bir ucunu switchin RJ-45 port'una, diger ucunu ise istasyonun ag adaptörünesciouslybiniz. Switch'in guç Düğmesine bastıgünizda/system hazir konumuna.Sincecektir. Kablo seçimi icin bir sonraki tablodan yvdim alabilirsiniz.

Switch Baglantilari

Switch ara böglantışı yapmak ile herhangi bir portu yüz ya da crossover kablosu ile böglayabilirsiniz. Üm portlar auto MDI / MDI-X fonksiyonunu destekledigi ile, yüz kablo kullanarak switch-switch böglantışı yapilabilelir.

Kablo seçimi,—çin—asağidaki tablodanvardim alabilirsiniz :

Ağ Hizi	Kablo TiPI	Maksimum Uzunluk
10Mbps Cat.	3, 4, 5 UTP/STP 100 metre
100Mbps Cat.	5 UTP/STP 100 metre

Rack-Mount

Switch tekinsula durabilir ya da 19-inch'lik kabine monte edilebilir. Birden fazla ağ aygüniz varsa, switchinizi kabine monte etmeniz daha dizgün ve.Doğru bir kurulum icin yeterli olacaktir. Switch, kabine monte islemi icin iki adet kabin ayiraci ve vidaları ile birlikte gelir.

Özellikler

Standard	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3x full duplex operation ve flow control
Arabirim	16/24 * 10/100Mbps RJ-45 Fast Ethernet Portlari
Uplink Auto	MDI/MDI-X(Auto crossover)
Ağ Hizi	10/100Mbps & Full/Half duplex mode auto detection
MAC Adres Tablosu	8K MAC entries
Bellek	160Kbytes
Güç Kaynaği	Dahili Güç Kaynaği 3.3V 4A (100-240V/ 50-60Hz)
EMI CE ve	FCC class A

Kullanim Ömrü

Urunun Bakanlɪkça tespit ve ilan edilen kullanüm ömrü 7 yılırdir.

Teknik Destek ve Servis Bilgileri

Edimax Switch, MASCOM tarafindan 2ytic garantilidir. Her turlu teknik desteigi aagidaki iletisim bilgilerinden bize ulasarak elde edebilirsiniz.
