ES5500P - Anahtar Edimax - Ücretsiz kullanım kılavuzu

Ürün Tipi	Ethernet Anahtarı
Marka	Edimax
Model	ES5500P
Portlar	5 adet RJ-45 10/100/1000 Mbps port
Ağ Fonksiyonları	Auto-MDI/MDI-X, hız otomatik algılama
Güç Kaynağı	5V DC, 1A güç adaptörü (dahil)
Boyutlar (G x D x Y)	230 mm x 140 mm x 35 mm
Ağırlık	600 g
Çalışma Sıcaklığı	0 °C ila 55 °C
Çalışma Nemi	%10 ila %95 yoğuşmasız
LED Göstergeleri	PWR (güç), LNK/ACT (bağlantı/etkinlik), HIZ (10/100/1000)
Maksimum Kablo Uzunluğu	100 metre (Kategori 5 veya üstü UTP kablo)
Bakım	Kuru ve yumuşak bir bezle temizleyin. Sıvı veya aşındırıcı ürünler kullanmayın.
Güvenlik Talimatları	Suya, ısı kaynaklarına maruz bırakmayın ve havalandırma deliklerini kapatmayın.
Yedek Parçalar	Güç adaptörü üreticiden temin edilebilir

Sık sorulan sorular - ES5500P Edimax

ES5500P anahtarı nasıl bağlanır?

Güç adaptörünü anahtarın arkasına takın, ardından ağ cihazlarınızı düz veya çapraz UTP kablolar kullanarak RJ-45 portlarına bağlayın (Auto-MDI/MDI-X özelliği otomatik olarak uyum sağlar).

PWR göstergesi ne anlama gelir?

PWR (yeşil) göstergesi güç durumunu belirtir. Sabit yanıyor: güç aktif. Sönük: elektrik yok.

LNK/ACT göstergesi neden yanmıyor?

Bağlı cihazın açık olduğundan, kablonun her iki taraftan da iyi takıldığından ve Kategori 5 UTP kablo (maksimum 100 metre) kullandığınızdan emin olun.

HIZ göstergesi nasıl yorumlanır?

HIZ göstergesi port hızını belirtir: sönük = 10 Mbps, yeşil = 100 Mbps, sarı = 1000 Mbps.

Hangi tip kablo kullanılmalı?

EIA/TIA 568 standardına uygun, Kategori 5 veya üstü UTP (ekransız bükümlü çift) kablo kullanın. Maksimum uzunluk 100 metredir.

Çapraz kablo kullanılabilir mi?

Evet, Auto-MDI/MDI-X özelliği hem düz hem de çapraz kablo kullanımına izin verir.

Önerilen çevre koşulları nelerdir?

Anahtarı kuru, nemden uzak (%10-95 yoğuşmasız) ve 0°C ile 55°C arasındaki bir sıcaklıkta kurun. Isı kaynaklarından kaçının.

Anahtar nasıl temizlenir?

Cihazı fişten çekin, ardından yumuşak ve kuru bir bezle temizleyin. Asla sıvı veya aşındırıcı ürün kullanmayın.

Güç göstergesi sönük kalırsa ne yapmalı?

Güç adaptörünün anahtara ve çalışan bir elektrik prizine doğru takıldığından emin olun. Mümkünse başka bir adaptör deneyin.

Anahtarın normal şekilde ısınması normal midir?

Hafif bir ısınma normaldir. Havalandırma deliklerinin tıkalı olmadığından ve cihazın doğrudan güneş ışığına veya ısı kaynağına maruz kalmadığından emin olun.

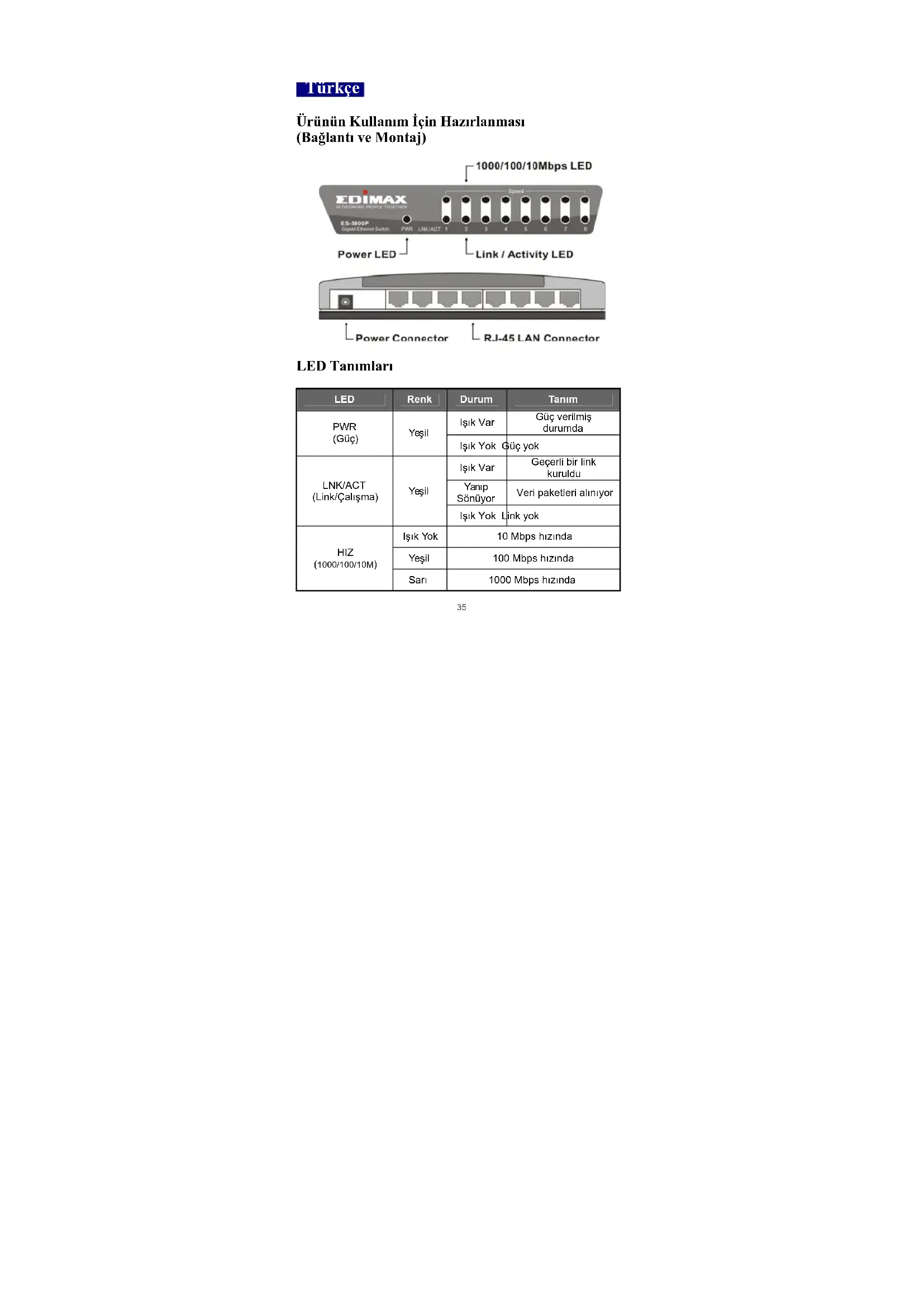

KULLANIM KILAVUZU ES5500P Edimax

LED	Renk	Durum	Tanim
PWR(Güç)	Yesil	Işik Var	Güç verilm)+ durumda
		Işik Yok	Güç yok
LNK/ACT (Link/Çalıma)	Yesil	Işik Var	Gecerli bir link kuruldu
		Yanlp Sönüyor	Veri paketleri alinyer
		Işik Yok	Link yok
HIZ (1000/100/10M)	Işik Yok	10 Mbps;zinda
	Yesil	100 Mbps;zinda
	Sari	1000 Mbps;zinda

1. Calisma Ortami

Bu Switch belirtilen sicaklik (32-1310F) ve nem oranlarinda kurulmalli ve calistirimaldir. Cihazin uzerine hiqbir sey koymayiniz. Cihazin yanarindaki hqbir havalandirma deligiini kapamayiniz. Cihazi, isitici, kalorifer veya direkt gelen gunesi nari giboogrudan sicaklik veren etkenlerden uzak tutunuz. Cihazin icine su ve nem girisini onleyin. Gerekliye, nem oranini azaltmak icin rutubet onleyici bir alet kullanin.

2. Network Cihazlarina Baglanma

Switch'deki RJ-45 portlari Auto-MDI/MDI-X portlari olarak tasarlandiklarindan, kablo ister capraz ister duz olsun, switch bir is istasyonu veya baska bir switch/hub'a baglanabilir.

Network kablosunun bir ucu n on paneldeki RJ-45 fortuna, ve diger ucu n da network cihazinir RJ-45 portuna baglayin. Switch in butn RJ-45 portlar icin ayni islemi uygulayin. UTP network kabolar 100Mps ver i lletimi icin EIA/TIA 568 sartnamesine yumali ve Category 5 standartinda olmaldir. UTP kabloile, Switch ve bagli oldugu cihaz icin makimum uzaklik 100 metredir (300ft). Network kablosu iki uca da dizgün bir sekilde baglandiginda yesil LNK/ACT LEDi yanmaldir.

3. Güci Baglama

Güç kablosunu cihazın arka panelinde bulunan prize takın. Düz ecunu da elektrik prisine takın. Ön panelde bulunanayoşil Power LED'i yanmailı.

Sorun Giderme

1. Power LED'i yanmiyor.

Guc kablosunun prize ve Switch'e dogru takildigini kontrl edin. Switch'teki guc duğmesinin açık oldugün kontrl edin. Guc kablosunun Switch'in prisine dizgün takildigindan emin olun.

2. 100Mbps bir cihaza baglanmak isterken Link/Activity yanmyor.

• Switch'e baglcihazin guc duğmesinin aik oldugundan emin olun.
  Network kablosunun Switch've diger network cihazina dokru baglandigi kontrl edin.
  Network kablosunu kontrl edin; UTP kabolarin EIA/TIA-568 ve Category 5 standartlarinda oldugunu kontrl edin.

Garanti Kapsami

1. Cihazin degistirme islemi Yetkili Teknik Servislerin verecegi rapor dogrultusunda yapilir.
2. Müstir ithalatci firmann veya ithalatci firma tarafindan bakim/onam yetidis vorlinig Tekinik Servisier de cinanda chiza hirke jirkel ded mudahede etirmeyectki.Yetkili kisiler disinda urune mudahalede bulunlurusın garant diş sayilir.
3. Ithalatciirma garantisi taqimayan ve ithalatciirma tarafindan yetki vermis dagilolardan lemin edimeyen original yedek parcilar disinda malzemeler kullanimasi halinde irun garanti kapsam disinda kalir.
4. Uridun kullanma klavuzunda yar alan husulara aykin kullanlmasindan kaynaklanan anzalar garantı kapası disidendat.
5. Garanti, kaza ve felakellen kaynaklanan hasarlari onarma hizmetini kapsama.
6. Onarm parpali ve degistilireck er unrler degisim essma gore sajlanakar, yeta veni yeni esit olacak duruma getgirktcik. Degisimi geroken parcalr ve unrler fulataki firmann mal olacaktir.

Garanti Sartlari

1. Garanti suresi, malin teslim tanhinden itbaren baslar ve 2 yildir.
2. Malin butun parcalari dahil olmak uzere tamam Fimamizin garantisi kapsamindadr.
3. Malin garanti suresi gesiride anzaranmasi durumunda, tamire gegen sieure garanti sresine eklenr. Malin tamir suresi en fazla 30 is gundur. Bu sure, malia liqkin anarzin servis istasyonuna, servis istasyonun olmamasi durumda, malin satcisi, bayii, acertas; temslicigi, ithalatcpiye vai imalatcspindan brisi bildirn tarihinden itibaren baslar. Sanayi malinin arzasin 5 igunj icerisinde giderlimesmes halinde, Imalati yeva lhatci; malin tamalinamancaya kadar, benzer zelliklere sahbi haska bir sanayi mali tuketiciin kullanimina tabsis etmek zorundarid.
4. Malin garanti suresi icerisi, gerek malze ve igilik, gerekse montaj hatalanndan dolay aranzammas halindeigilik masrafi, degilstrilen parca bedeli ya da baska herhangi bir ad allnda hicbir curret aletp ermekslzim tamiri yaplacakir.
5. Main;
6. Testim tarihinden ilibaren garanti suresi icinde kalmak kaydiyla bir yil iceresinde, ayin anzayi ikiden fazla tekrarlamasi vaya farkli anzalann dorten fazla ortaya cikmasi sonu maldan yararanamamann sirekilik kazanmasi,
   Tamiri inci gereken azami surenin asilmasi,
   Servis istasyonunun mevcut olammasi halinde srasilya satcis, bayi, acentasi, lemisciligi, ithalatci yeva imalatci sindan birisin din duzionyecoqi raporla aranzin tamirin mumkun bulunmadin bofirlenmesi, durumlarna icroztsi alarak deqistime iglem yiplagacbir.
7. Makin kullanna klawzunda yer alan hususilara aykuri kullanimasindan kaynakianan anzarar garanti kapsami disidendar.
8. Garanti siereis cicerisende, servis istasyonian taraifandan yapilmasin zorunlu oldugu, malatc veya iihataq taraifandan tart kosulan pernyokid bakimlarda, verlen hizmet karsignda tukecidien isqilik üreli veya benzeti bir üreil talep edilmez.
9. Garanti Belgesi ilig il ogal oik cikabilecok sorunlar iqn Sanayi ve Ticaret Bakanligi Tuketiciin ve Rekabetim Kornmasi Genl Mufuugufine gasbavurilum.
