Producttype	Ethernet-switch
Merk	Edimax
Model	ES5500P
Poorten	5 poorten RJ-45 10/100/1000 Mbps
Netwerkfuncties	Auto-MDI/MDI-X, automatische snelheidsdetectie
Voeding	Netadapter 5V DC, 1A (inbegrepen)
Afmetingen (L x D x H)	230 mm x 140 mm x 35 mm
Gewicht	600 g
Bedrijfstemperatuur	0 °C tot 55 °C
Vochtigheid bij gebruik	10% tot 95% zonder condensatie
LED-indicatoren	PWR (voeding), LNK/ACT (verbinding/activiteit), DEBIT (10/100/1000)
Maximale kabellengte	100 meter (UTP-kabel categorie 5 of hoger)
Onderhoud	Reinig met een droge, zachte doek. Gebruik geen vloeibare of schurende producten.
Veiligheidsinstructies	Niet blootstellen aan water, warmtebronnen of de ventilatieopeningen blokkeren.
Reserveonderdelen	Netadapter verkrijgbaar bij de fabrikant

Veelgestelde vragen - ES5500P Edimax

Hoe sluit ik de ES5500P-switch aan?

Sluit de netadapter aan op de achterkant van de switch, en verbind vervolgens uw netwerkapparaten met de RJ-45-poorten met behulp van rechte of gekruiste UTP-kabels (de Auto-MDI/MDI-X-functie past zich automatisch aan).

Wat betekent de PWR-LED?

De PWR-LED (groen) geeft de voedingstatus aan. Continu brandend: voeding actief. Uit: geen stroom.

Waarom gaat de LNK/ACT-LED niet branden?

Controleer of het aangesloten apparaat is ingeschakeld, of de kabel aan beide kanten goed is aangesloten, en of u een UTP-kabel categorie 5 (maximaal 100 meter) gebruikt.

Hoe interpreteer ik de DEBIT-LED?

De DEBIT-LED geeft de poortsnelheid aan: uit = 10 Mbps, groen = 100 Mbps, geel = 1000 Mbps.

Welk type kabel moet ik gebruiken?

Gebruik een UTP-kabel (ongeschild getwist paar) conform de EIA/TIA 568-standaard, categorie 5 of hoger. De maximale lengte is 100 meter.

Kan ik een gekruiste kabel gebruiken?

Ja, de Auto-MDI/MDI-X-functie maakt het mogelijk om zowel een rechte als gekruiste kabel te gebruiken.

Wat zijn de aanbevolen omgevingscondities?

Installeer de switch op een droge plaats, beschermd tegen vocht (10-95% zonder condensatie) en bij een temperatuur tussen 0°C en 55°C. Vermijd warmtebronnen.

Hoe maak ik de switch schoon?

Haal de stekker uit het stopcontact en reinig de switch met een droge, zachte doek. Gebruik nooit vloeistof of schurende middelen.

Wat moet ik doen als de voedings-LED uit blijft?

Zorg ervoor dat de netadapter correct is aangesloten op de switch en op een werkend stopcontact. Probeer indien mogelijk een andere adapter.

Wordt de switch normaal warm?

Een lichte warmte is normaal. Zorg ervoor dat de ventilatieopeningen niet zijn geblokkeerd en dat het apparaat niet wordt blootgesteld aan direct zonlicht of een warmtebron.

GEBRUIKSAANWIJZING ES5500P Edimax

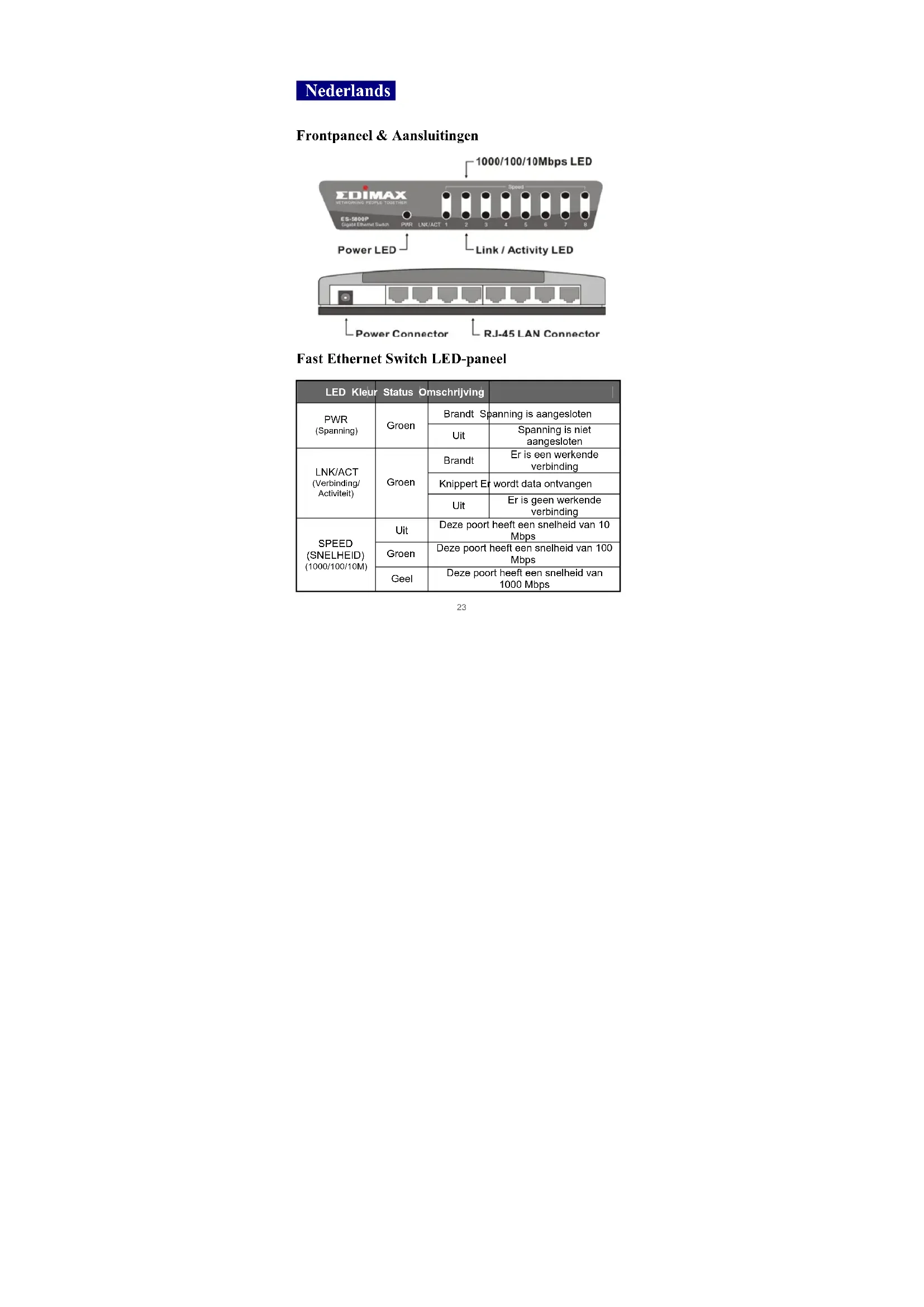

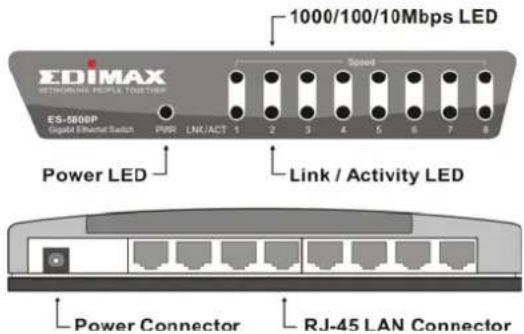

Frontpaneel & Aansluitingen

Fast Ethernet Switch LED-panel

LED Kleur	Status	Omschrijlving
PWR(Spanning)	Groen	Brandt	Spanning is aangesloten
		Uit	Spanning is nicht aangesloten
LNK/ACT(Verbinding/Activiteit)	Groen	Brandt	Er is een werkendeverbinding
		Knippert Er	wordt data ontvangen
		Uit	Er is geen werkendeverbinding
SPEED(SNELHEID)(1000/100/10M)	Uit	Deze poort heeft een snelheid van 10Mbps
	Groen	Deze poort.haveet een snelheid van 100Mbps
	Geel	Deze poort.haveet een snelheid van 1000 Mbps

1. Operationele omgeving

Deze switching hub (schakelende verdeldoos)要去 installeerd en gebruikt worden binnen de grenzen van de gespecifieerde operationele temperatuur (0 - 55^) en vochtigheidsgraad (10 95% nicht-condenserend).

• Plaats geen voorwerpen op het apparatus.
• Sluit de ventilatieopengen aan de zijkanten van het apparaat Niet af.
• Plaats het apparaat Niet vlak bij een warmtebron zoals een kachel of radiator en plaats het apparaat Niet in de zon.

Voorkom dat er water en stof in het apparaatterecht kan komen. Gebruik, indienoodzakelijk, een ontvochtiger om de vochtigheidsgraad te reduceren.

2. Aansluiten op netwerkapparatuur

De RJ-45 poorten op de switch ondersteunen de Auto-MDI/MDI-X functie. Daardoorkest u straight-through (recht) of crossover (gekruisd) type verbindingskabels gebruiken om deze switch met een werkstation of hub te verbinden.

Verbind het uiteinde van de netwerkkabel met de RJ-45 poort aan dechterzijde van het apparaat, en verbind het andere einde van de netwerkkabel met de RJ-45 poort van het netwerkapparaat. Volg bezelfde procedure om alle RJ-45 poorten van de switch aan te sluiten.

De UTP-netwerkkabels moeten voldoen aan de EIA/TIA 568 specifications en categorie 5 standard voor 100 Mbps dataverdracht. De maximum lenghte, gebruik makend van een UTP kabel,ussen de switch en het aangesloten apparatus is 100 meter (300 ft).

Zodra de beiden uiteinden van de netwerkkabel aangesloten zijn en het verbonden netwerkkapparaat ingeschakeld worden,要去 de groene LNK/ACT LED gaan branden.

3. Spanning aansluten

Sluit de spanningsadapter aan op de voedingsaansluiting aan dechterzijde van het apparaat; de groene Power LED op het frontpaneel moet gaan branden.

Het oplossen van problemen

1. De Power LED brandt nied

• Controller of het netsnoer goed in de spanningsadapter en in het stopcontact zit. Controller of de DC-stekker goed in de voedingsaansluiting van de switch zit.

2. Link/Activity (Verbinding/Activiteit) LED brandt nicht wanner een 100 Mbps apparaat aangesloten is

• Controleer de aan/uit schakelaar van het netwerkkapparaat dat op de switch aangesloten is; zorg dat deze op ON (aan) staat.
• Controller de netwerkkabel; zorg ervoor dat deze goed in de switch en het netwerkkapparaat zich.
• Controller de networkkabel; controller de de UTP kabel overeenkomt met de EIA/TIA 568 en catégorie 5 specificatie.

[!] Neem contact op met uw dealer als het probleem blijft bestaan.
