ES5500P - Przełącznik Edimax - Bezpłatna instrukcja obsługi

Typ produktu	Przełącznik Ethernet
Marka	Edimax
Model	ES5500P
Porty	5 portów RJ-45 10/100/1000 Mb/s
Funkcje sieciowe	Auto-MDI/MDI-X, automatyczne wykrywanie prędkości
Zasilanie	Zasilacz sieciowy 5V DC, 1A (w zestawie)
Wymiary (dł. x szer. x wys.)	230 mm x 140 mm x 35 mm
Waga	600 g
Temperatura pracy	0°C do 55°C
Wilgotność pracy	10% do 95% bez kondensacji
Diody LED	PWR (zasilanie), LNK/ACT (połączenie/aktywność), PRĘDKOŚĆ (10/100/1000)
Maksymalna długość kabla	100 metrów (kabel UTP kategorii 5 lub wyższej)
Konserwacja	Czyścić suchą, miękką szmatką. Nie używać płynów ani środków ściernych.
Zasady bezpieczeństwa	Nie wystawiać na działanie wody, źródeł ciepła ani nie blokować otworów wentylacyjnych.
Cięści zamienne	Zasilacz dostępny u producenta

Często zadawane pytania - ES5500P Edimax

Jak podłączyć przełącznik ES5500P?

Podłącz zasilacz do tyłu przełącznika, a następnie podłącz urządzenia sieciowe do portów RJ-45 za pomocą prostych lub skrosowanych kabli UTP (funkcja Auto-MDI/MDI-X dostosowuje się automatycznie).

Co oznacza dioda PWR?

Dioda PWR (zielona) wskazuje stan zasilania. Świeci stale: zasilanie aktywne. Wyłączona: brak prądu.

Dlaczego dioda LNK/ACT nie świeci?

Sprawdź, czy podłączone urządzenie jest włączone, kabel jest prawidłowo włożony z obu stron i używasz kabla UTP kategorii 5 (maksymalnie 100 metrów).

Jak interpretować diodę PRĘDKOŚĆ?

Dioda PRĘDKOŚĆ wskazuje prędkość portu: wyłączona = 10 Mb/s, zielona = 100 Mb/s, żółta = 1000 Mb/s.

Jaki typ kabla użyć?

Użyj kabla UTP (nieekranowana skrętka) zgodnego ze standardem EIA/TIA 568, kategorii 5 lub wyższej. Maksymalna długość wynosi 100 metrów.

Czy można użyć kabla skrosowanego?

Tak, funkcja Auto-MDI/MDI-X pozwala na użycie zarówno kabla prostego, jak i skrosowanego.

Jakie są zalecane warunki środowiskowe?

Zainstaluj przełącznik w suchym miejscu, z dala od wilgoci (10-95% bez kondensacji) i w temperaturze między 0°C a 55°C. Unikaj źródeł ciepła.

Jak czyścić przełącznik?

Odłącz urządzenie, a następnie wyczyść je suchą, miękką szmatką. Nigdy nie używaj płynów ani środków ściernych.

Co zrobić, jeśli dioda zasilania pozostaje wyłączona?

Upewnij się, że zasilacz jest prawidłowo podłączony do przełącznika i do działającego gniazdka elektrycznego. W razie możliwości wypróbuj inny zasilacz.

Czy normalne jest nagrzewanie się przełącznika?

Niewielkie nagrzewanie jest normalne. Upewnij się, że otwory wentylacyjne nie są zablokowane, a urządzenie nie jest wystawione na bezpośrednie działanie słońca lub źródła ciepła.

INSTRUKCJA OBSŁUGI ES5500P Edimax

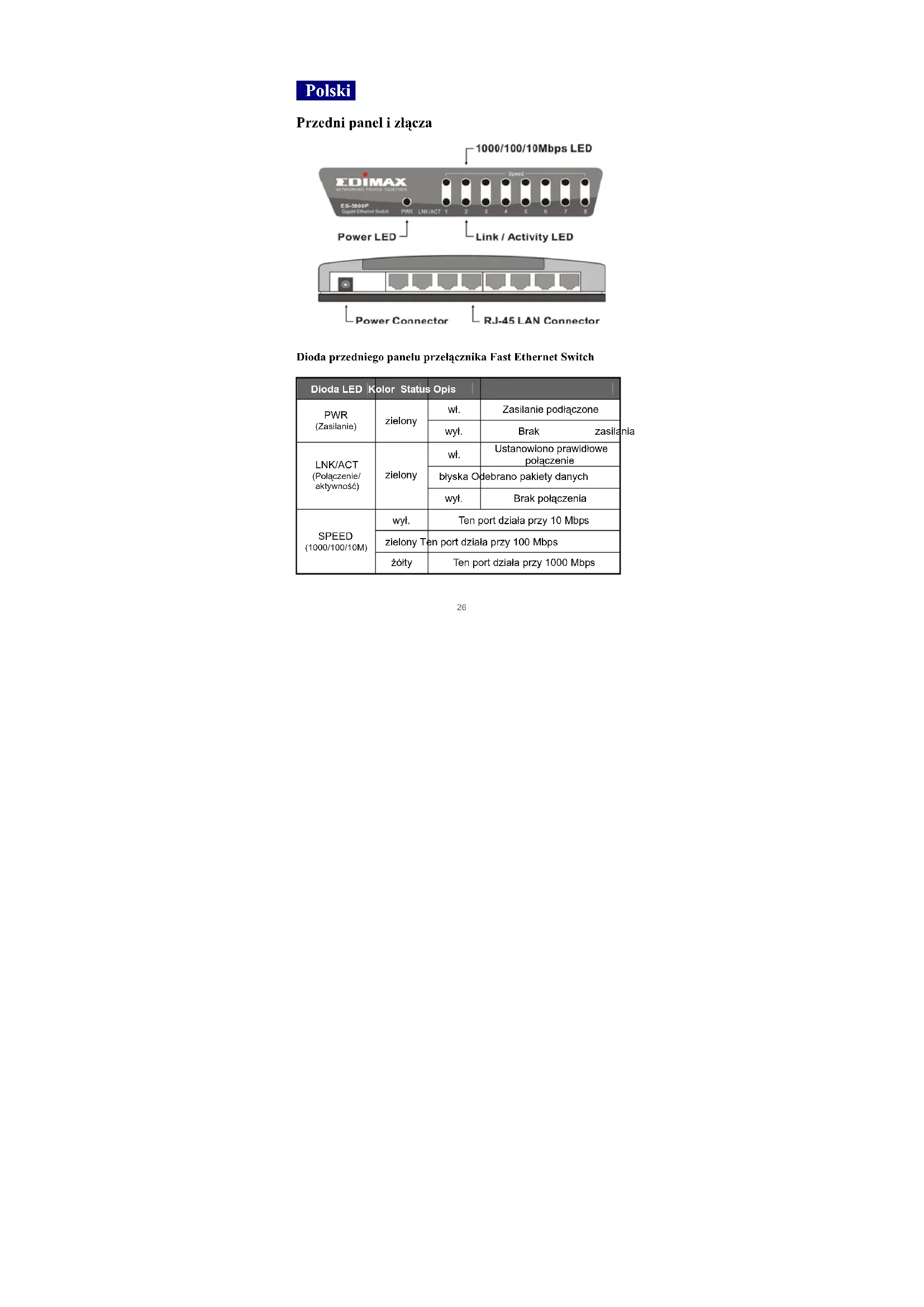

Przedni panel i zlącza

Dioda przydniego panelu przyelacznika Fast Ethernet Switch

Dloda LED	Kolor Status	Opts
PWR (Zasilanie)	zielony	w.l.	Zasilanie podlaczone
		wył.	Brak zerosila
LNK/ACT (Połaczenia/ aktywność)	zielony	w.l.	Ustanowiono prawidowej połaczenia
		blyska Odebrano pakiety danych
		wył.	Brak połaczenia
SPEED (1000/100/10M)	wyl.	Ten port działa przy 10 Mbps
	zielony Ten port działa przy 100 Mbps
	źóły Ten port działa przy 1000 Mbps

1.Środowisko pracy

Przelacznik sieciowy musi byc zainstalowany i pracstaw c okreslonym zakresie temperatur (0 - 55^) i wilgotnosci (10 - 95%) bez kondensaksi).

• Nie stawiaj zadnych przydmiotów na urzadzeniu.
• Niezaslaniaj otworów wentylacyjnych po bokach urzadzenia.
• Nie umieszczaj urzadzenia w pouchlzu zródel ciepla, np. grzejnika, radiator lobw bezposrednim nasloneczieniu.

Uważaj, aby do urzadzenia nie dosta są woda lub wilgoc. W razie koniecznosci uzyj osuszacza welu zmniejszenia wilgotnosci.

2. Podlaczanie urzadzen sieciowych

Forty RJ-45 przyęska obrotućznika obrotućznika obrotućznika do staci roboczej lub koncentratora z pomoczykabli przygotowych lub krzyzowych.

Podlacz jeder koniec kabla sieciowego do portu RJ-45 na tylnim panelu i podlacz drugi koniec kabla sieciowego do portu RJ-45 urzadzenia sieciowego. Wykonaj te sama procedure dla pozkatalych portów RJ-45 przyȩcznika.

Kable sieciowe UTP musza byc zgodne ze specyfikacja EIA/TIA 568 i standardem Category 5 dla transmisji danych 100 Mbps. Maksymalna dlugość: z uzyciem kabla UTP winosi 100 m pomiedź przyȩclaznikiem i podłaczonym urzadzeniem.

Po podlaczeniu obu konców kabla sciewego i wączeniu uradzzenia sciewego powinna zapalic są zielona dioda LED LNK/ACT.

3. Podlaczanie zasilania

Podlacz zasilacz do zlokca zasilania na tylnym panelu urzadzenia; powinna zapalic sie zielona dioda LED na przyednim panelu.

Rozwiązywanie problemów

1. Dioda zasilania nie swieci sie.

• Sprawdź,czy przemód zasilajacy jest prawidowo podlaczenia do zewnetrzngo zasilacza i gniażda zasilajśćo. Upewnj sie, wtyczka zasilania jest dokladyne podlaczenia do gniażda przy.§ćznych.

2. Kontrolka polaczenia/aktywnosci nie swieci sie po polaczeniu z urzadzeniem 100 Mbps.

• Sprawdz przelacznik zasilania urzadzenia sieciwowego podlaczonego do przyelacznika; musi byc wiclzone.
• Sprawdź kabel sieciowy; upewnij sie, ze jest prawnidlowo podłacznomy do przy.§cznikia i urzadzenia sieciowego.
  Sprawdž kabel sieciowy; upewnij sie, ze kable UTP sá zgodne ze specyfikacja EIA/TIA 568 i Category 5.

[!] Jesli problem sie powtarza, skontaktuj sie ze sprzedawca.
